27 de febrero de 2009
Los disipadores de calor impiden que el componente electrónico se funda por efectos de calor; se debe tener precaución puesto que el componente sin el disipador se puede fundir en cuestión de pocos segundos, las fuentes modernas son compuestas por varios dispositivos que ayudan a su control y optimización.
Las fuentes tienen transformadores de alta frecuencia por el orden de los 40KHz, en las tarjetas de los monitores y otros dispositivos la fuente está integrada al circuito y se debe ser más detallista en la identificación de los circuitos de entrada (hot) de la fuente y las salidas de voltaje a los dispositivos, En el diseño esquemático de la fuente la salida en el circuito se representa por una resistencia equivalente de la sumatoria total de la potencia de salida a diseñar.
Inductancia: Es la capacidad de inducir a la corriente a pasar a través de un circuito.
Capacitancia: Es la habilidad de aumentar la resistencia con determinadas frecuencias.
El ánodo del monitor provoca choques eléctricos del orden de los 32000V que produce quemaduras instantáneas en el área de contacto, por estas razones debemos evitar que nuestro cuerpo sea parte de un circuito puesto que el ser humano tienen efectos de impedancia, resistencia y capacitancia lo cual anula progresivamente la neurotransmisión de datos desde el cerebro hacia las partes del cuerpo, adicionalmente los músculos del cuerpo se contraen con el paso de la electricidad.
SIMBOLOGIA
Condensadores
Estos se ponen en corto y esto nos indica que el condensador empieza a funcionar como conductor lo cual nos permite saber si esta dañado Tambien podemos averiguar si el condensador esta dañado con un RES (indicador de resistencias en serie).
La capacitancia se mide en faradios y es importante detectar los daños en los condensadores puesto que permite el paso de la corriente eléctrica pero no deja que el circuito funcione con propiedad; Estos daños pueden afectar la capacitancia o la resistencia equivalente en serie, ambos valores son independientes pero cada uno es importante, Precaución : Estos valores se miden con aparatos diferentes medidor RSE (Resistencia equivalente en serie y Medidor de capacitancia).

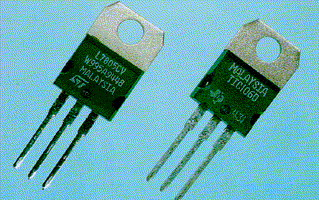

TRANSISTORES
Los transistores Bipolares (BJT Bipolar Joule Transistor) son los más populares y como los diodos pueden ser de silicio o germanio existen dos clases, el NPN y el PNP, el transistor es un dispositivo con tres patas de nombres Base (b), Conector (C) y Emisor (E), el transistor bipolar es un amplificador, quiere decir esto que si entregamos una cantidad de corriente por una de sus patillas (Base) entregara una cantidad mayor por el Emisor, a este fenómeno se le denomina amplificación y esta condicionado por un factor β
ACTIVIDAD
Como actividad en clase realizamos la observación de la fuente para la identificación de las partes que lo componen. Los pasos que seguimos para el desarrollo de la actividad fueron los siguientes:
1. Retiramos los paneles de protección de la caja para dejar al descubierto el circuito de la fuente.
2. Retiramos el ventilador de la caja y retiramos los seguros de los circuitos para liberar la placa base.
3. Realizamos la medición de los condensadores con ayuda del multimetro y descubrimos que el condensador tiene un nivel de carga inicial y debe quedar nuevamente en corto permitiendo el paso de la corriente de forma fluida.
4. En los diodos leemos los valores en mili voltios, con una dirección en la cual obtenemos el voltaje y en otra debemos obtener un voltaje de cero para indicarnos la correcta transmisión de la energía eléctrica.
5. En los transistores probamos la continuidad entre las diferentes patas base- emisor emisor-emisor para comprobar si existe corto circuito y si ese es el caso el transistor está dañado.
