GIFHola amigos! sean todos bienvenidos a este nuevo post.
Ya sea que te gusta la tecnologia, la electrónica, la música o la programación, hoy te vengo a mostrar una pequeña recopilación de algunos interesantes módulos ideales para poder aplicar en cualquier proyecto o montaje que tengas pensado realizar. Desde módulos de mini-amplificadores hasta sofisticados sistemas de recepcion de datos por WI-FI, hoy los conoceras y sabrás para qué sirven. Además, para todos mis colegas y seguidores de Argentina, quienes siempre me consultan donde comprarlos, les ofrezco al pie de cada foto un link de compra de donde pueden adquirirlo en Mercado Libre Argentina.
Aclaro, este post esta heho con el único fin de compartir y brindar conocimiento, no está hecho con fines comerciales (de hecho nadie me ha pagado para insertar los links de compra, los comparto xq se que a muchos les interesa y les sirve) asique sin más introducción comencemos con esta lista.
FUENTES DE ALIMENTACIÓN

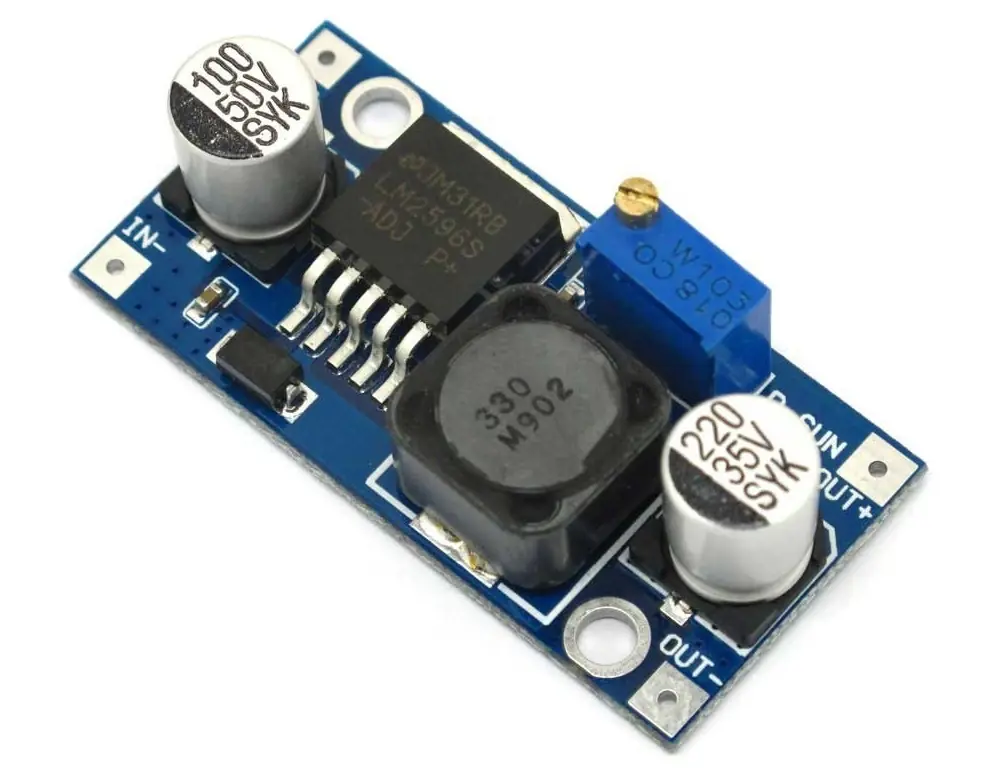

FUENTE DC-DC BUCK CONVERTER
Comenzamos la lista con este interesante producto. Se trata de una mini fuente conmutada hecha en base al integrado LM2596, es una fuente reductora (buck-converter) con la cual podremos regular su tensión de salida desde 1.2 a 30v con una corriente de hasta de 3A. Existen varios modelos, algunos con limitación de corriente y protecciones. Una excelente alternativa para alimentar algún equipo con una fuente compacta y eficiente.

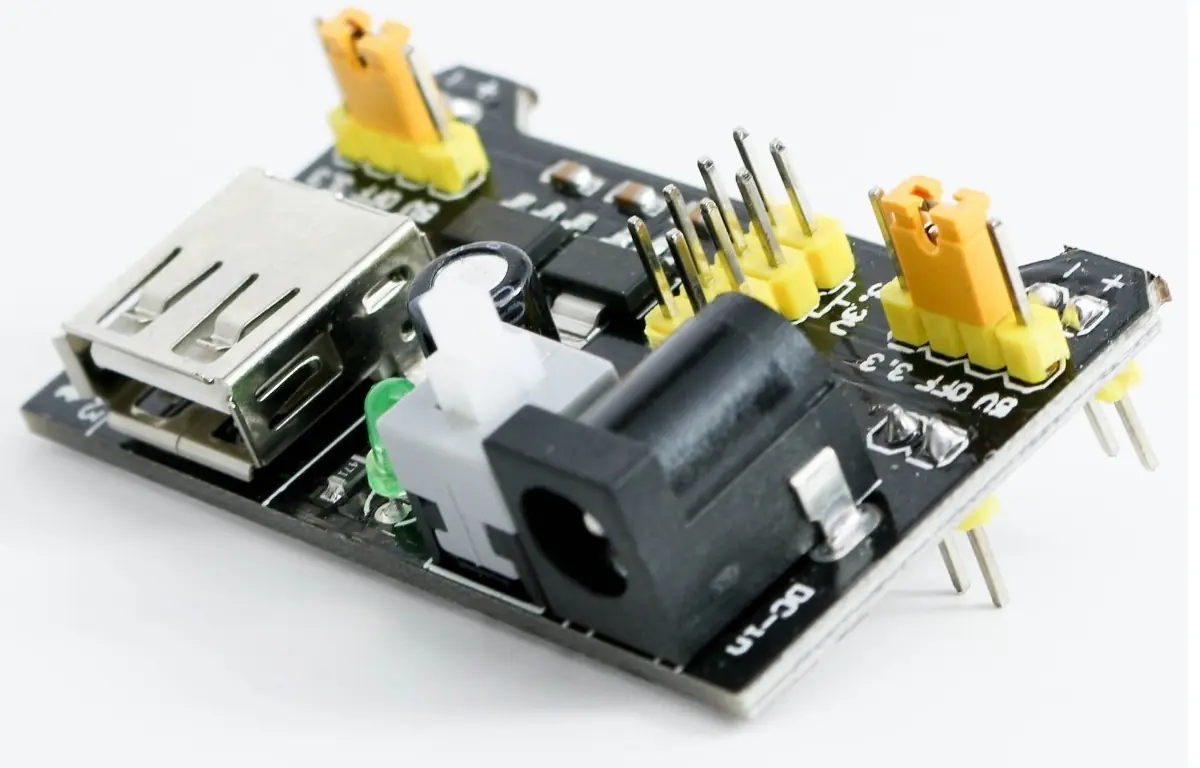

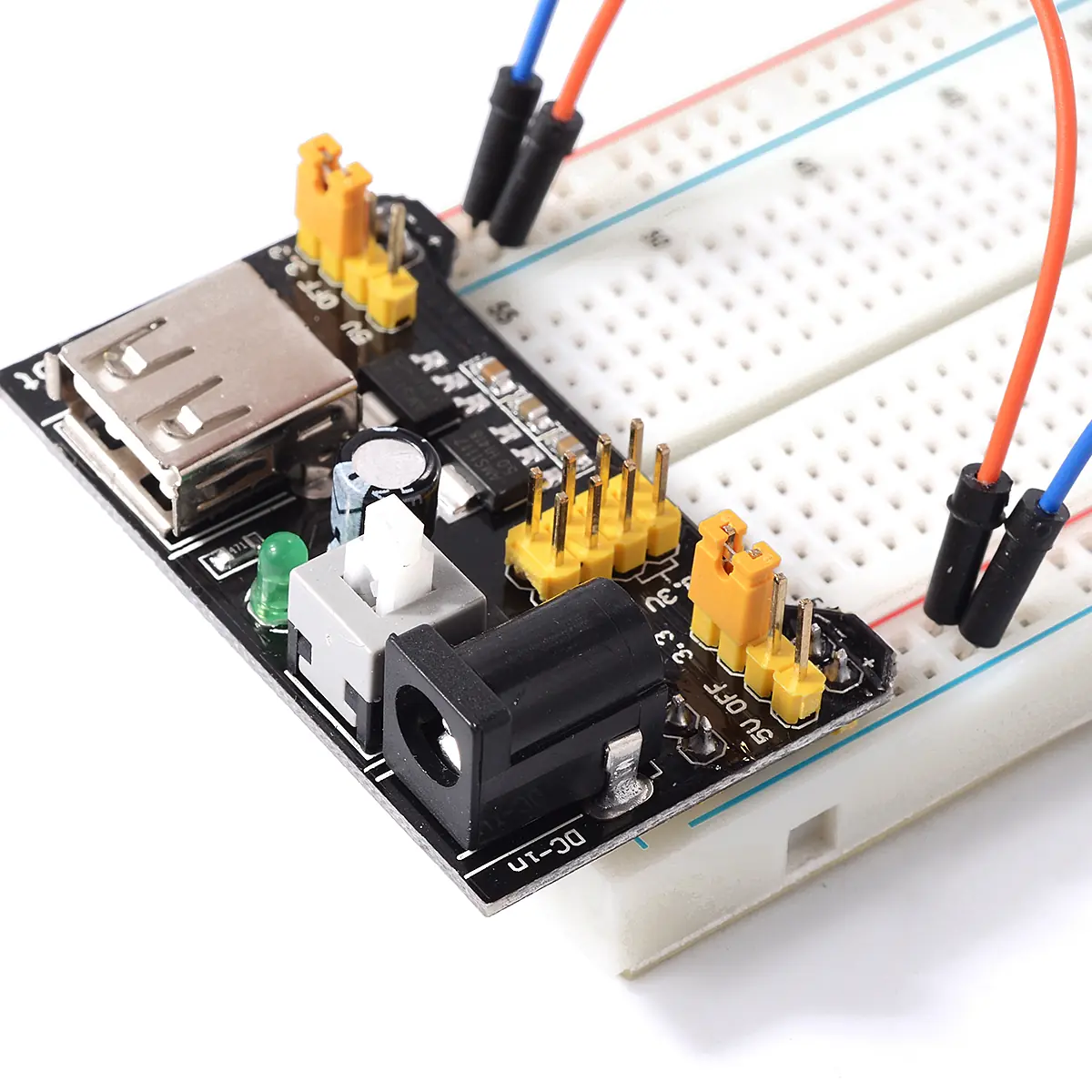

FUENTE PARA PROTOBOARD 5V 3.3V
Uno de los productos más interesantes de esta lista. Se trata de una fuente optimizada para ser utilizada en la tabla de entrenamiento, mejor conocida como protoboard. Tiene dos carriles de alimentación, uno con 5v y el otro con 3.3v. Muy util si se trabaja con microcontroladores o arduino. También posee una salida USB. La corriente máxima del módulo es en torno a los 700mA.

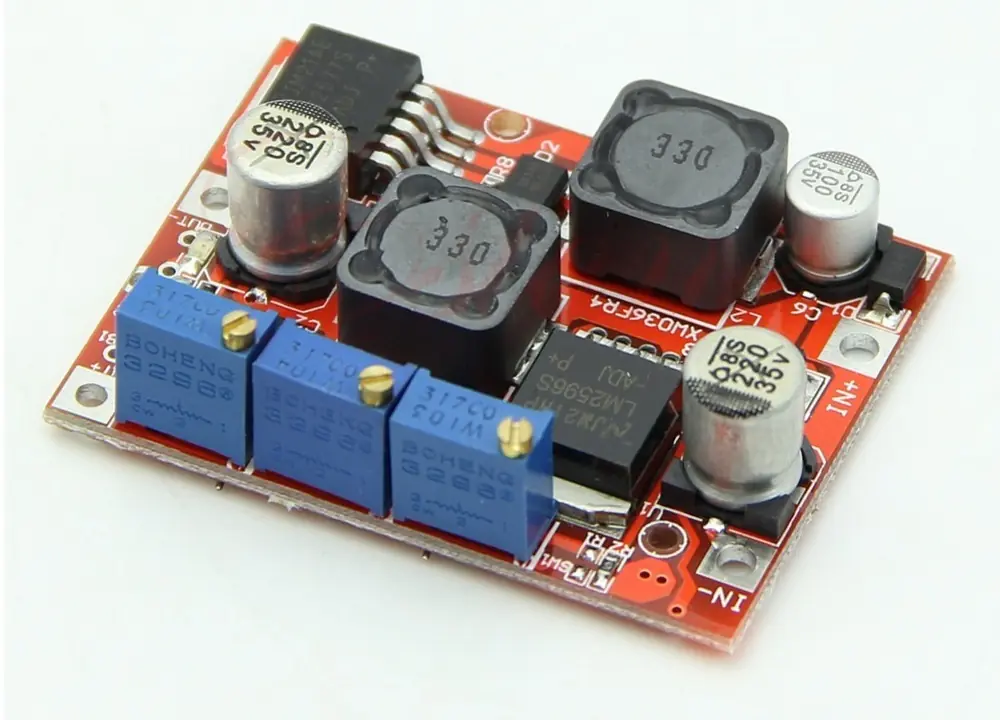

FUENTE DC-DC CORRIENTE CONSTANTE
Este módul utiliza el mismo integrado antes mencionado, el LM2596, pero en esta ocación se trata de una fuente pensada para ser utilizada como generador de corriente constante. Además de poder regular la tensión, se puede setear la corriente máxima, y en este caso, también la carga máxima. Este producto tiene dos usos tipicos: cargar baterias y alimentar leds de potencia con corriente constante. Sin duda una opción económica para estas aplicaciones un poco más exigentes.

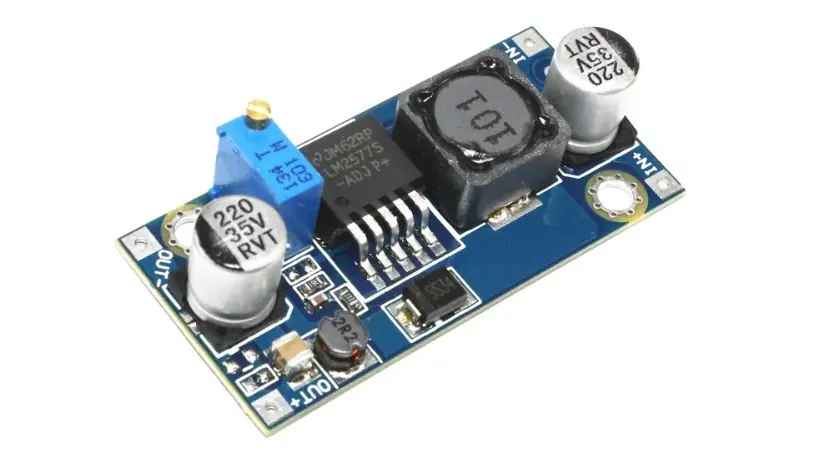

FUENTE DC-DC ELEVADORA DE TENSIÓN
A diferencia de las otras fuentes, en este caso tenemos una fuente elevadora de tensión (boost-converter) por lo que obtendremos una tensión mayor a su salida que a su entrada. Tiene algunas limitaciones, como que el regulador solo puede manejar 2A, pero teniendo en cuenta que a su entrada podemos tener tensiones muy bajas, eso lo compensa. Con este modulo podemos obtener una tension superior a la que tengamos disponible. Por ejemplo, podemos alimentar un circuito de 12v a partir de una celda de litio de 3.7v sin problemas.
GADGETS USB

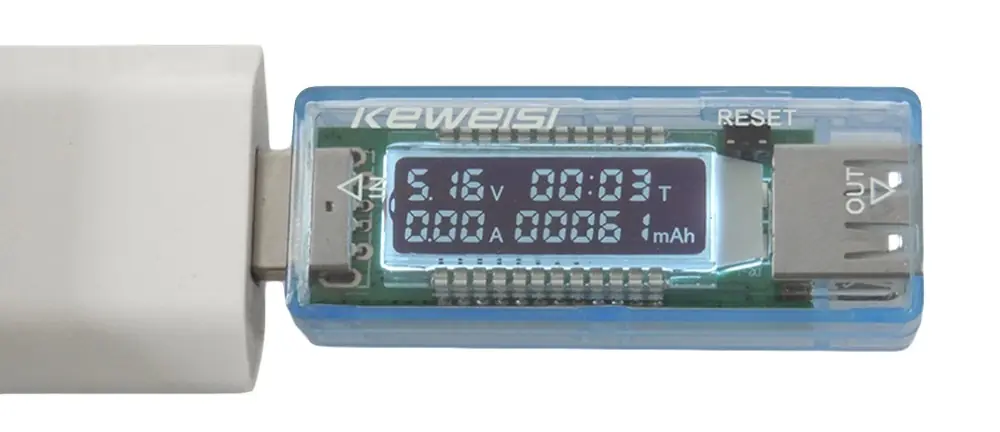

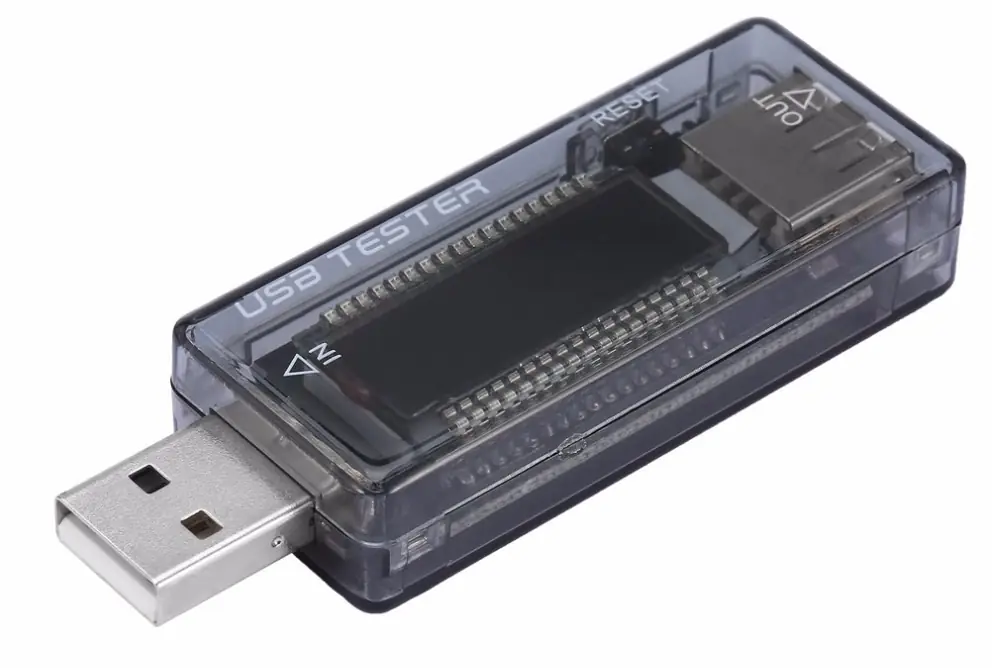

MEDIDOR USB VOLTIMETRO AMPERIMETRO
Este dispositivo se alimenta de la salida usb que nos interese medir. Con él conoceremos la tensión y corriente que provee el puerto usb que lo alimenta, y si a este le conectamos un gadget para realizar su reacarga (celulares, tablets, auriculares inalambricos, etc) sabremos la energia que provee a dicho dispositivo. Por lo tanto, con este medidor podremos comprobar la capacidad en mAh real de una bateria, por ejemplo.

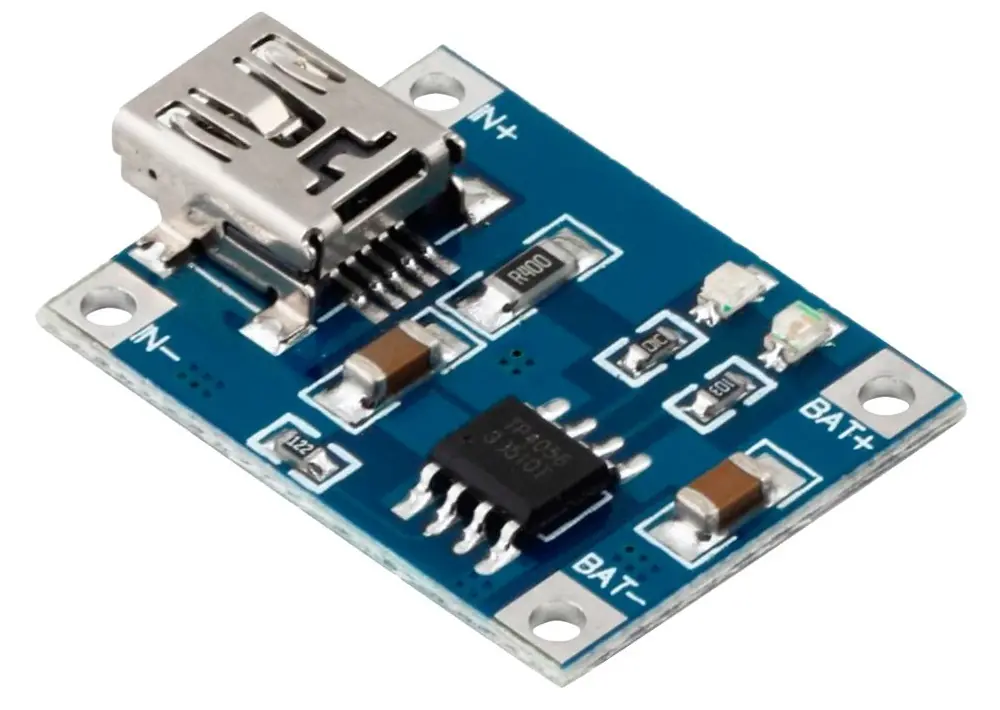

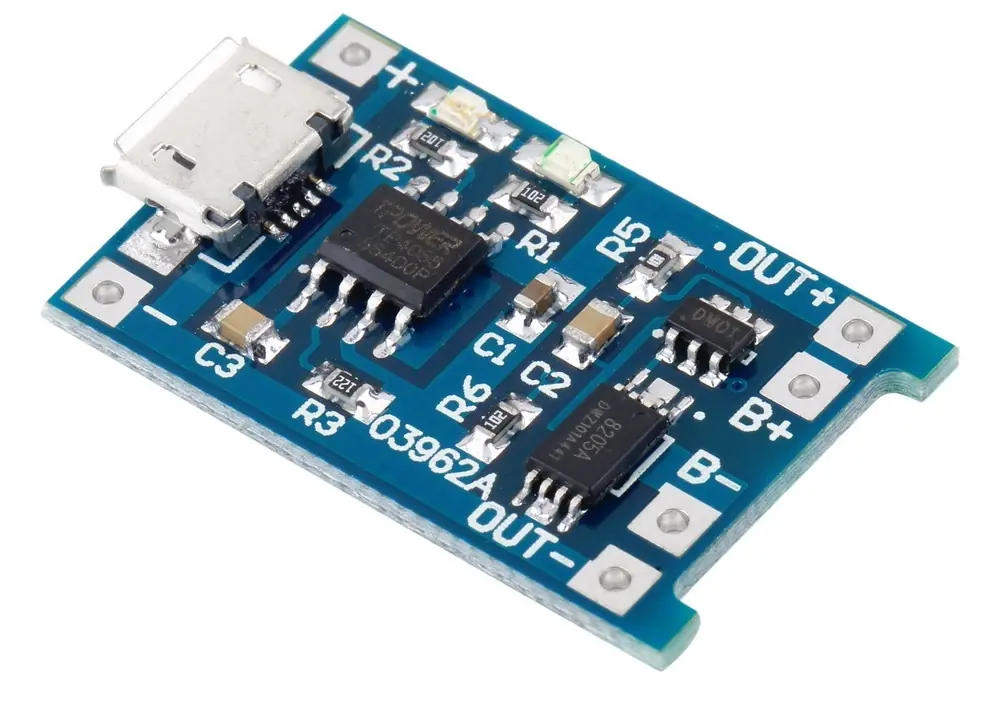

CARGADOR DE CELDAS DE LI-ION USB
Continuando la lista de gadgets usb, aqui tenemos otro interesante módulo, el cual regula y controla de manera inteligente la carga de una celda de Litio a partir de un puerto mini o micro usb. La unica diferencia entre ambos es que uno posee protección contra sobredescarga (micro usb, imagen inferior) mientras que el otro no lo posee. Ideal para cualquier proyecto que se alimente a bateria y necesite una carga segura de la misma. La corriente de carga es de 1A, más que suficiente para una celda.
AUDIO

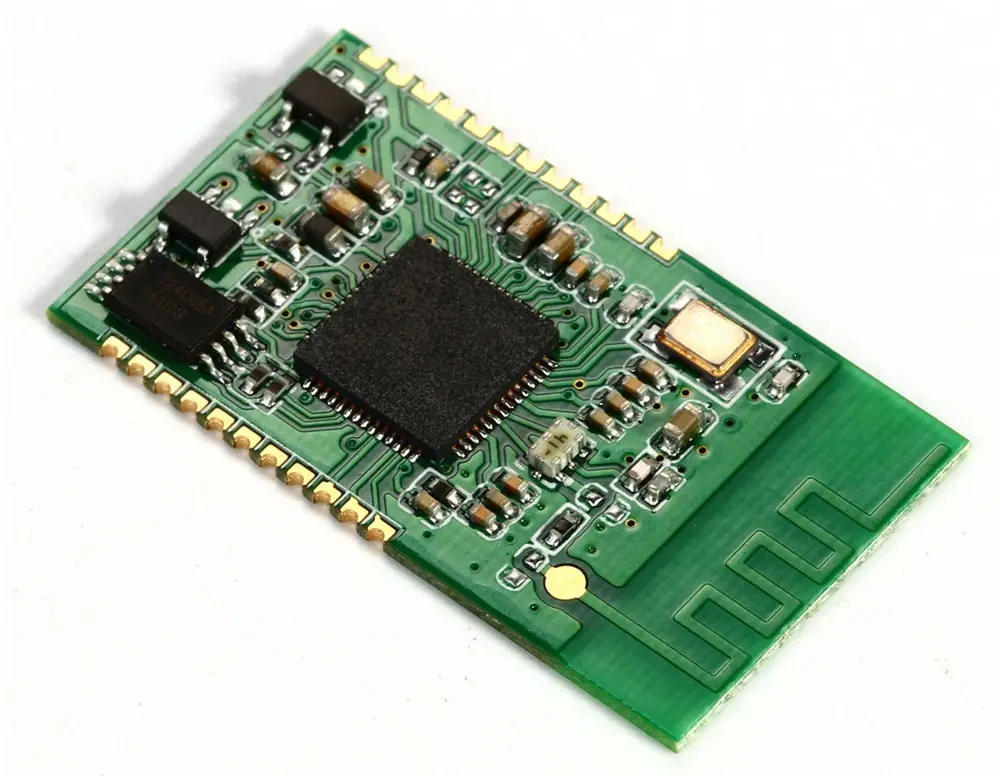

TRANSMISOR - RECEPTOR AUDIO BLUETOOTH

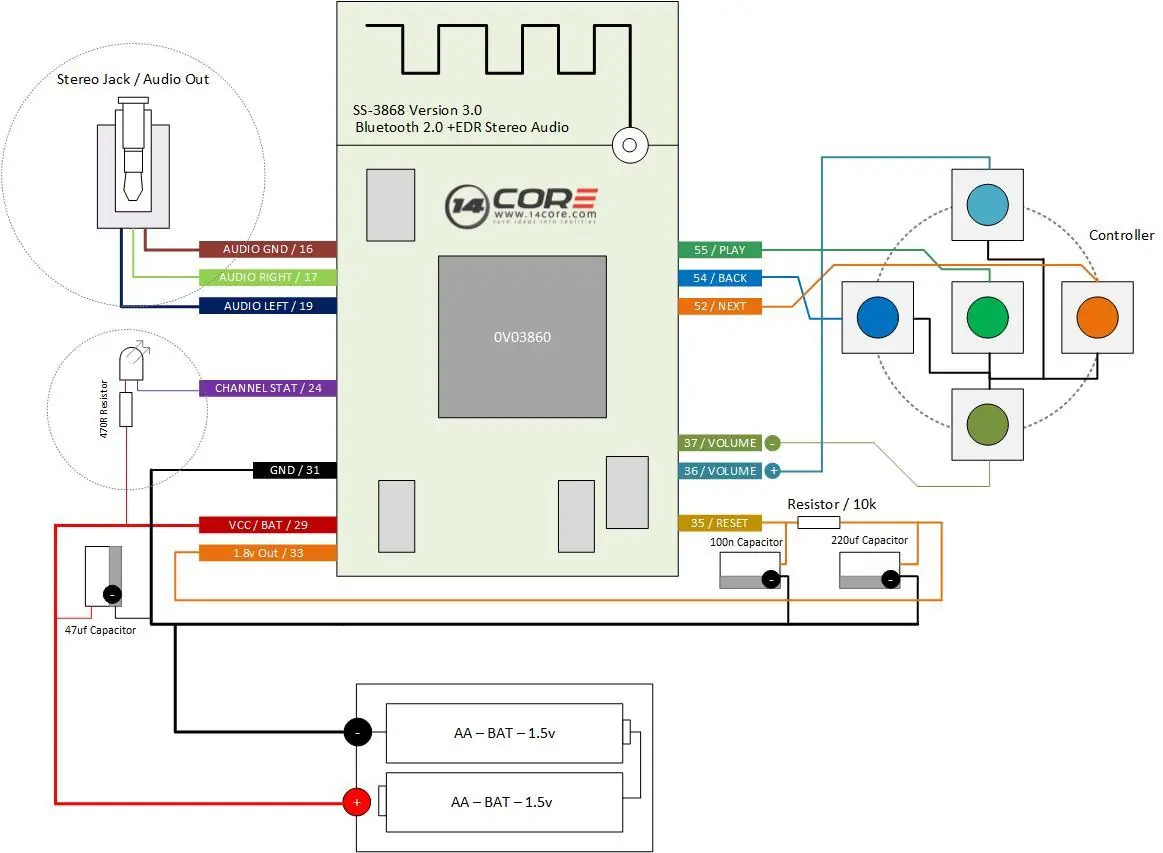

Con este increible y super compacto módulo tenemos todo lo necesario para añadir conectividad bluetooth a cualquier auricular o equipo de audio que queramos. Está basado en el chip XS3868 y emplea bluetooth 3.0. Con el diagrama que adjunto podrán ver lo sencillo que es hacerlo funcionar en una aplicacion portatil,ya sea como auricular para altavoces. Producto probado y recomendado 100%.
Si les interesa en el futuro puedo realizar un proyecto completo para que vean sus prestaciones.

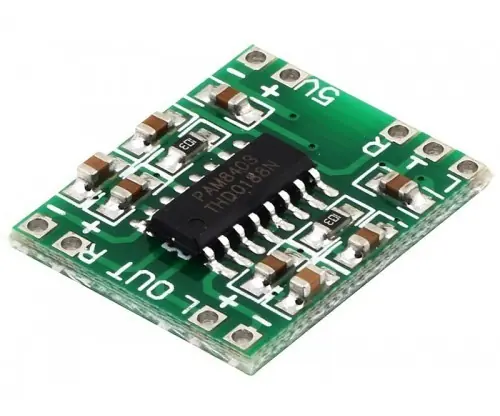

AMPLIFICADOR ESTEREO 3W POR CANAL
Este pequeño módulo está conformado por un amplificador estéreo clase D, el PAM8403. Los amplificadores clase D son sumamente eficientes, logrando superar el 90%. La potencia en cada salida es de 3w alimentado a 5v (Se puede alimentar por USB) con una carga de 4 ohms. Ideal para amplificadores portatiles y potentes.
CONECTIVIDAD INALÁMBRICA

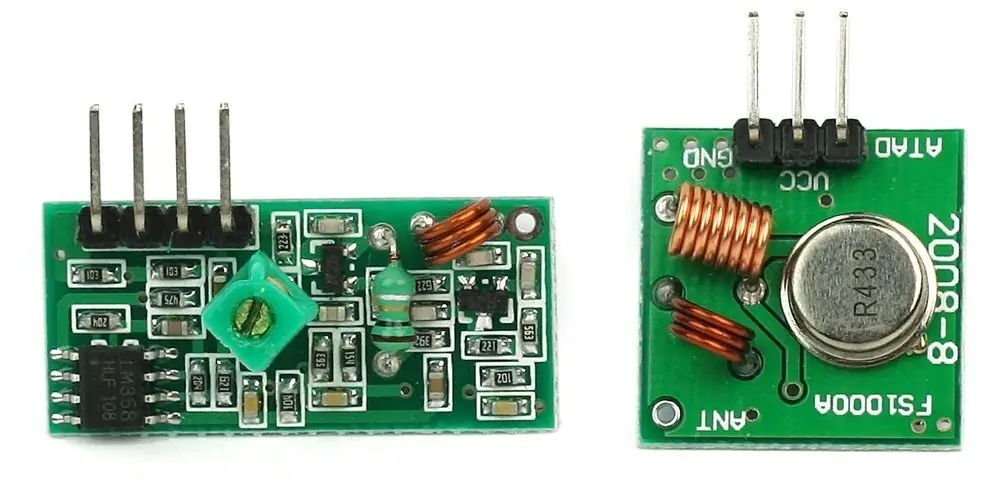

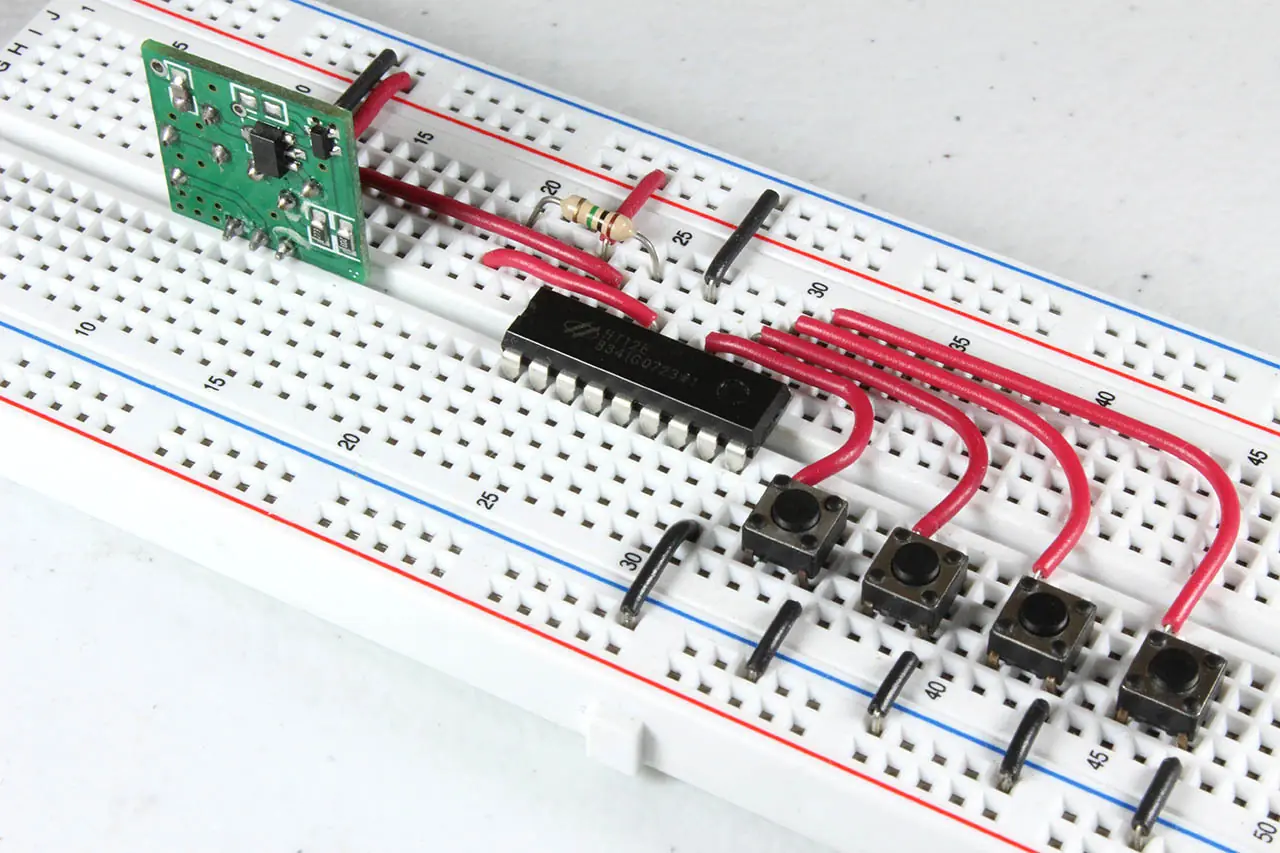

MÓDULO RF 4 CANALES EMISOR RECEPTOR
Estos interesantes modulos RF (Radio Frequency) operan a 433MHz y están compuestos por un emisor y un receptor. Con ayuda de una minima electronica externa (requieren integrados codificador y decodificador) podemos tener un compacto mando a distancia de hasta cuatro canales, accionados mediante pulsadores, ideal para proyectos de arduino, robotica y pics. Trabajan en AM, operando en OOK (On-Off Key) y tienen una bajisima corriente de consumo, lo cual lo hace ideal para usar a pilas (al menos el emisor)

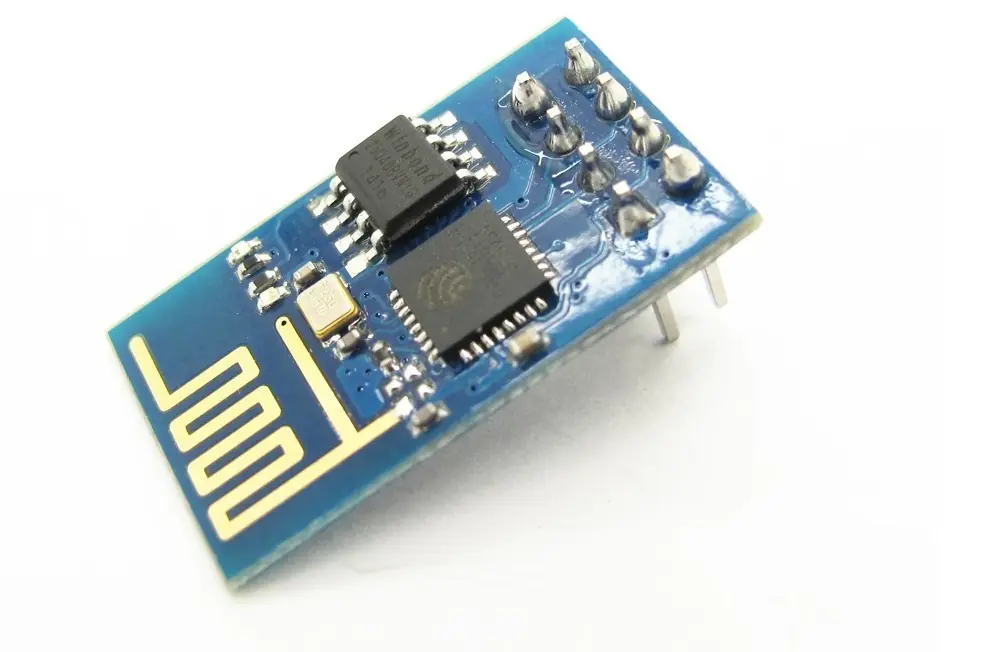

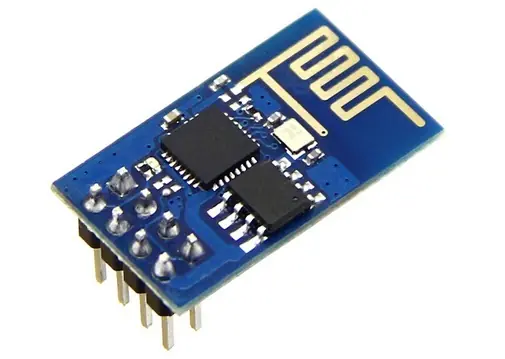

MÓDULO WI-FI ESP8266
Este módulo es sin dudas el más económico de su tipo. Ofrece una solucion completa para conexión de sistemas a redes de Wi-Fi. Es capaz de funcionar como adaptador de red en sistemas microcontrolados que se comunican por UART. Este modulo Wi-Fi Serial es ideal para incluir en prototipos y proyectos preparados para esta era de IoT (Internet Of Things)

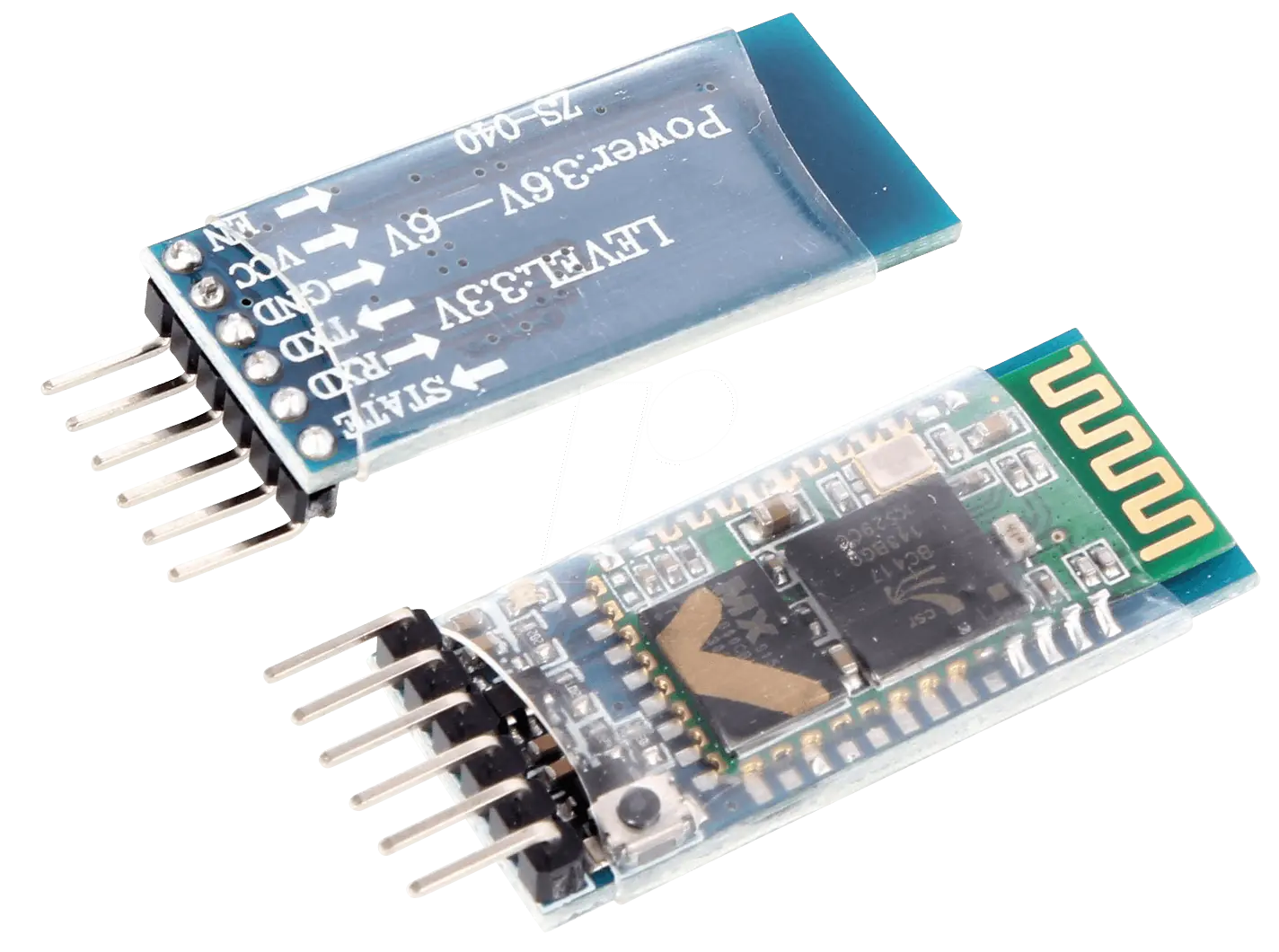

MÓDULO BLUETOOTH HC5 MASTER-SLAVE

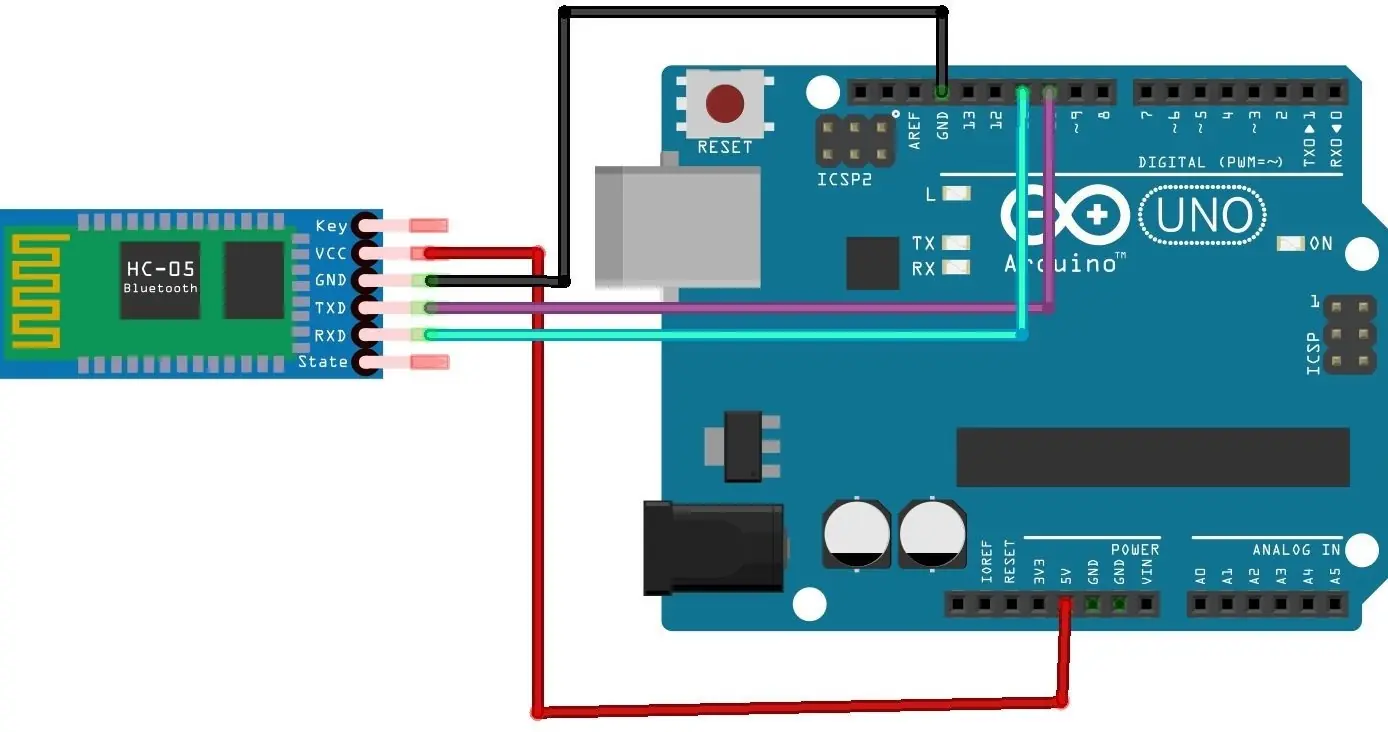

Este módulo puede convertir su comunicación serie en inalámbrica. Agregandolo a tu proyecto puedes controlar a distancia desde tu celular o laptop todas las funcionalidades que se desee. Viene configurado de fábrica para ser utilizado como Maestro (puede conectarse a otros módulos bluetooth) o Esclavo (Queda a la espera de peticiones de conexión). Se adjunta un diagrama para hacerlo funcionar con arduino.
SENSORES

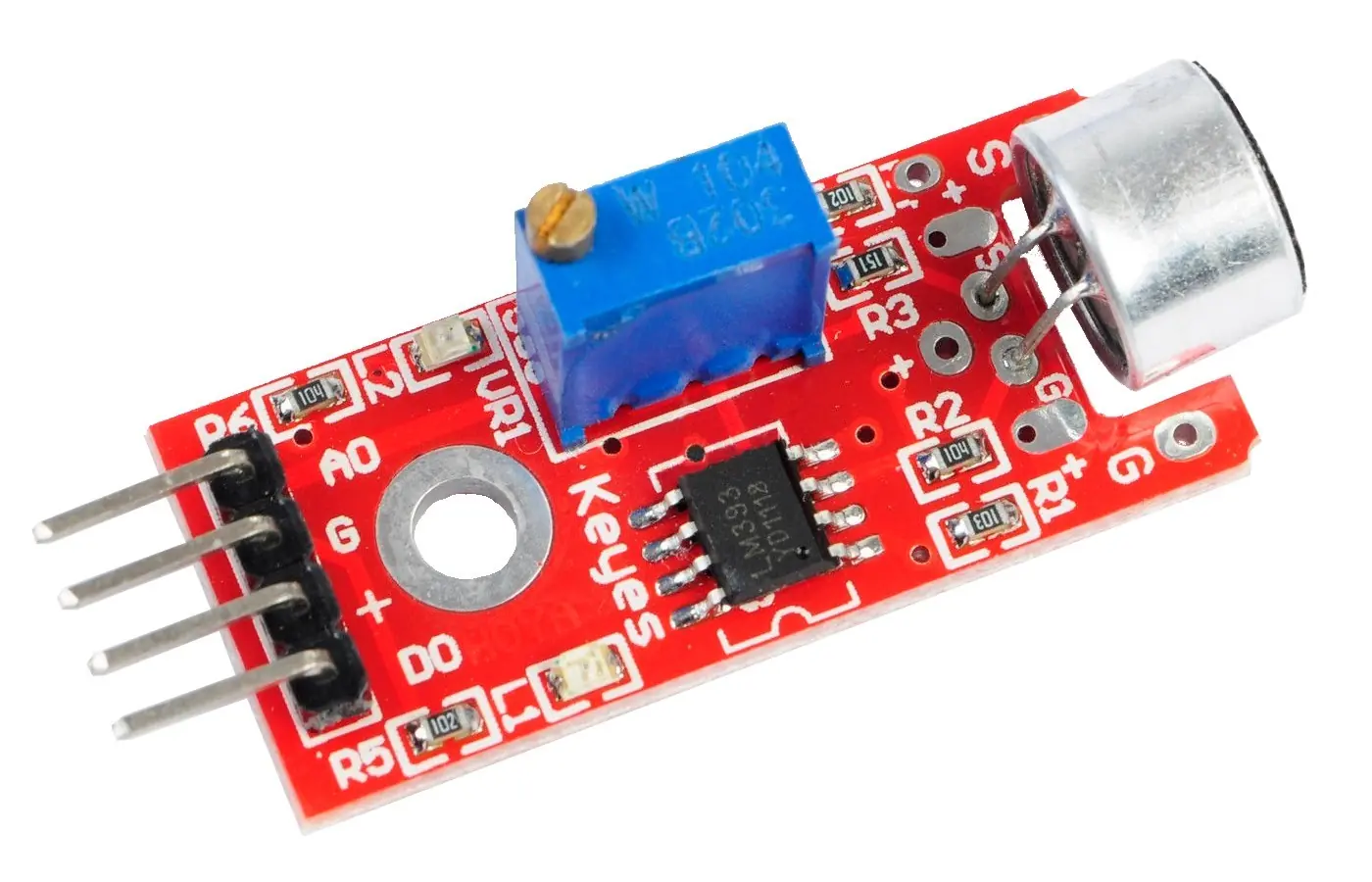

SENSOR DE SONIDO AMBIENTE
Permite la conexión de un micrófono electret a los pines digitales de un microcontrolador. El nivel de detección acústico puede ser ajustado con el fin de ajustarse a los parametros ambiente. Ideal para proyectos de detección de ruido. Ganancia variable.

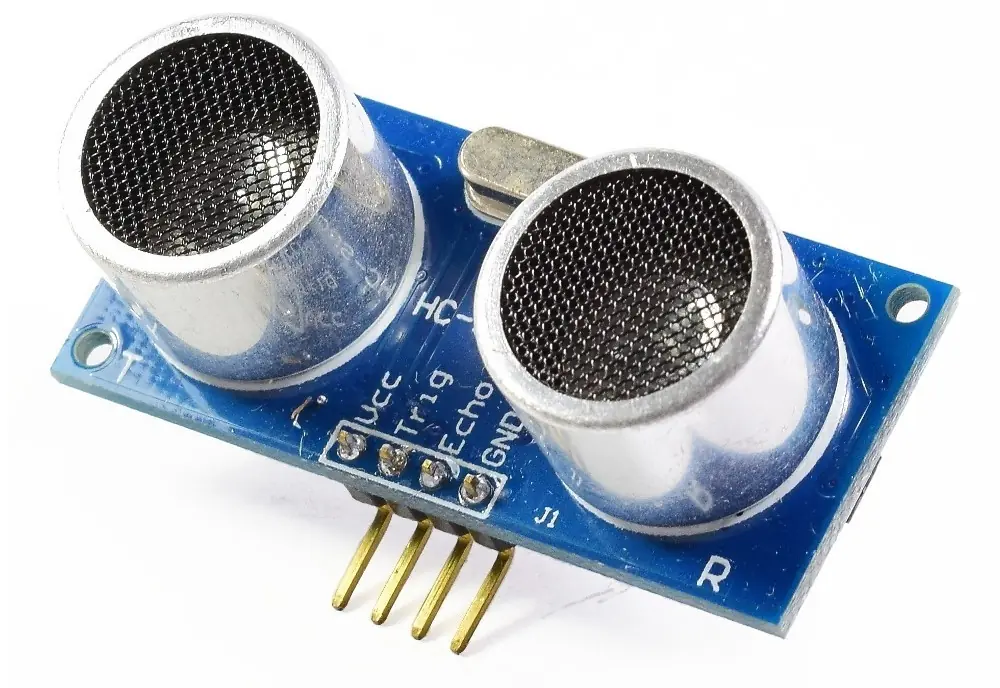

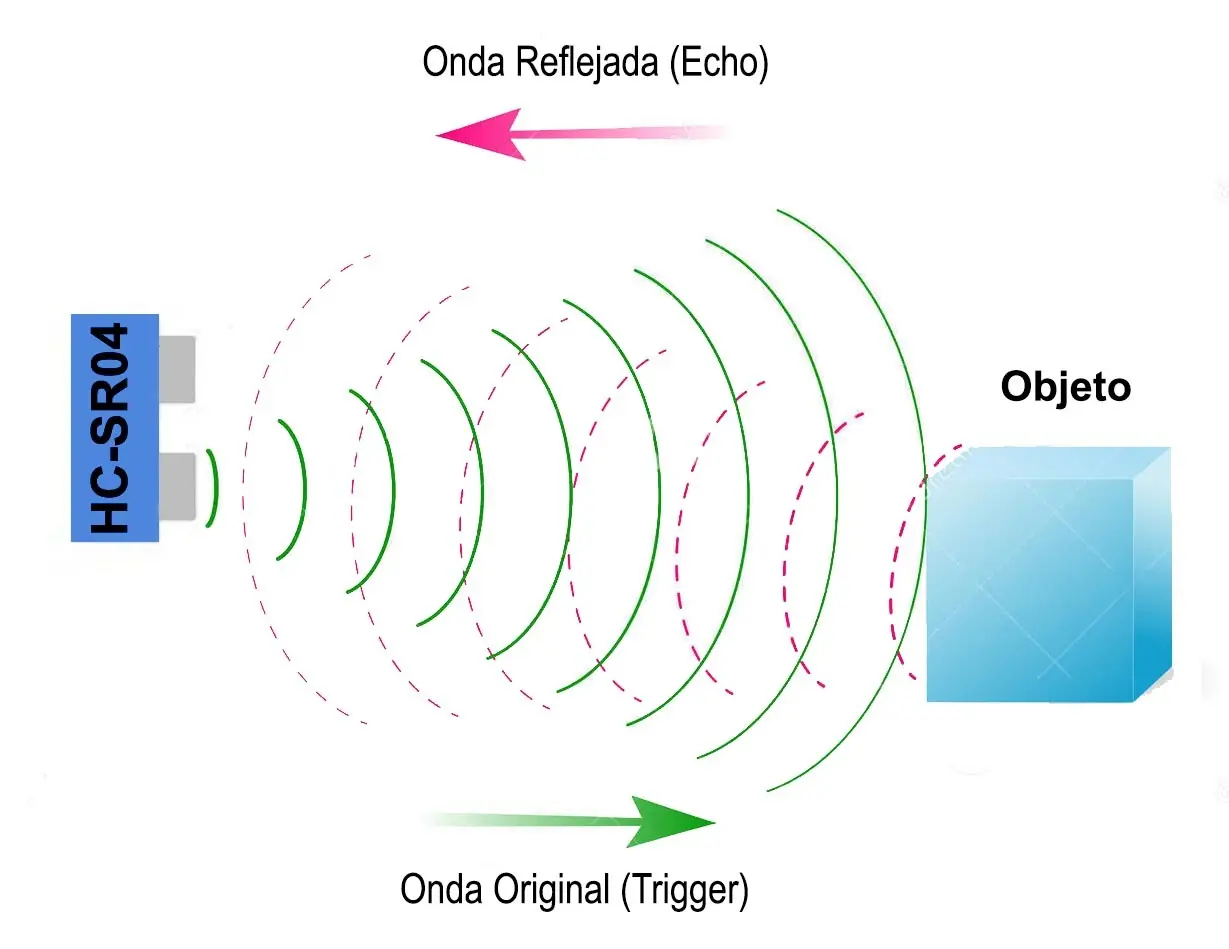

SENSOR ULTRASONIDO HC-SR04
Este módulo genera una onda de ultrasonido a través de su emisor que al rebotar sobre un objeto esta es captada por el receptor. Esta informacion puede ser captada y controlar diversos mecanismos. Por ejemplo se puede realizar un medidor de proximidad con este módulo. Opera en torno a los 40kHz. Su rango es desde los 2cm hasta los 5 mts.
CONTROL DE POTENCIA

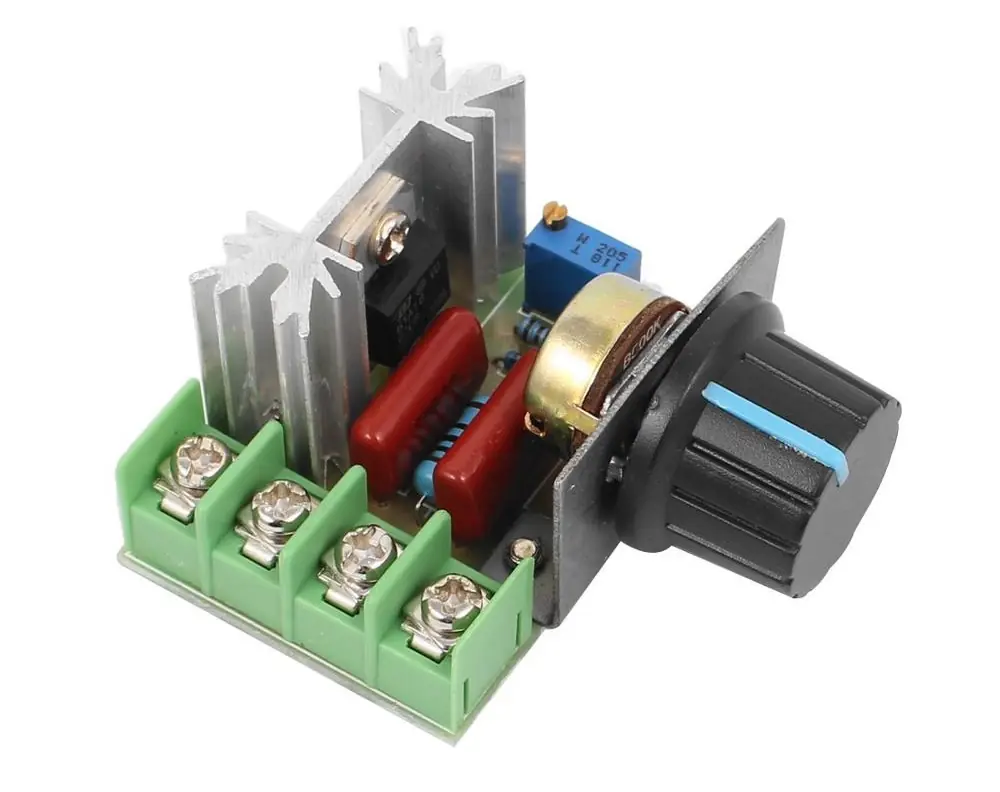

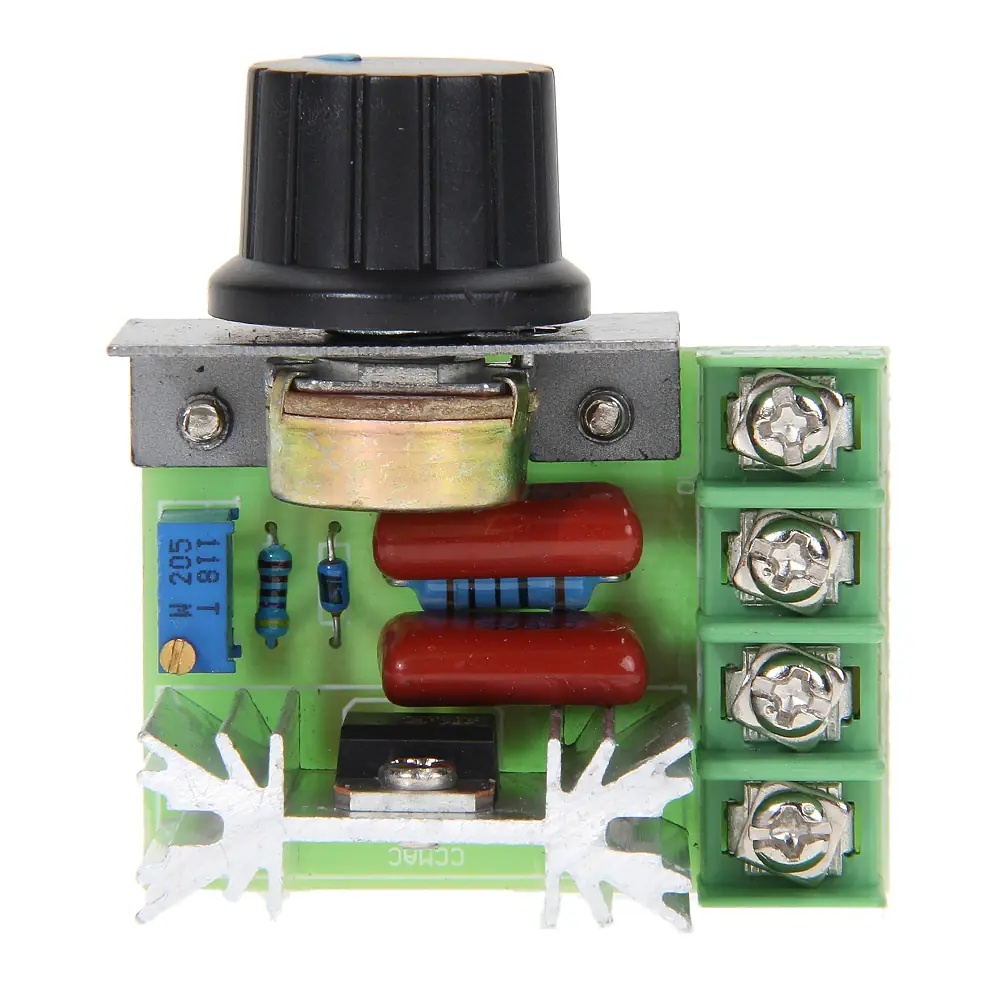

REGULADOR DE VELOCIDAD - DIMMER 220V 2000W
Este compacto módulo sirve para regular la potencia de pequeños motores, resistencias eléctricas, lamparas de filamento y halógenas (no bajo consumo ni leds), calentadores, etc. Accionando el potenciómetro se consigue la regulacion del dispositivo. La conexión se realiza con borneras.

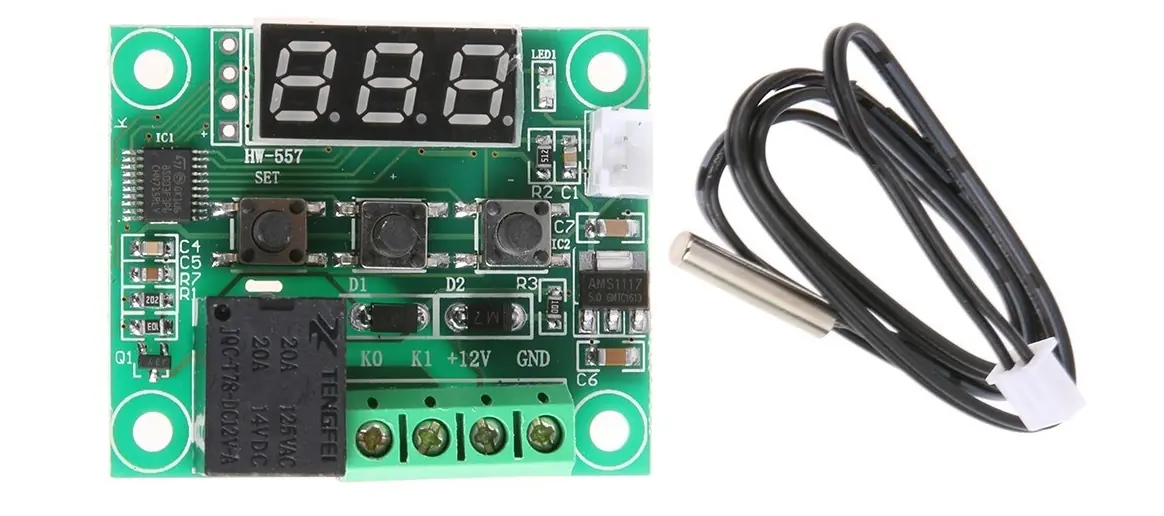

TERMOSTATO DIGITAL CON DISPLAY PROGRAMABLE
Este módulo se puede programar desde los -50º a 110ºC. Posee salida a relay de 220v/12v. Control de temperatura ideal para acuarios, heladeras, incubadoras. Un excelente módulo para controlar de manera adecuada la temperatura de un dispositivo.
EXTRA : INSTRUMENTO DE MEDICIÓN

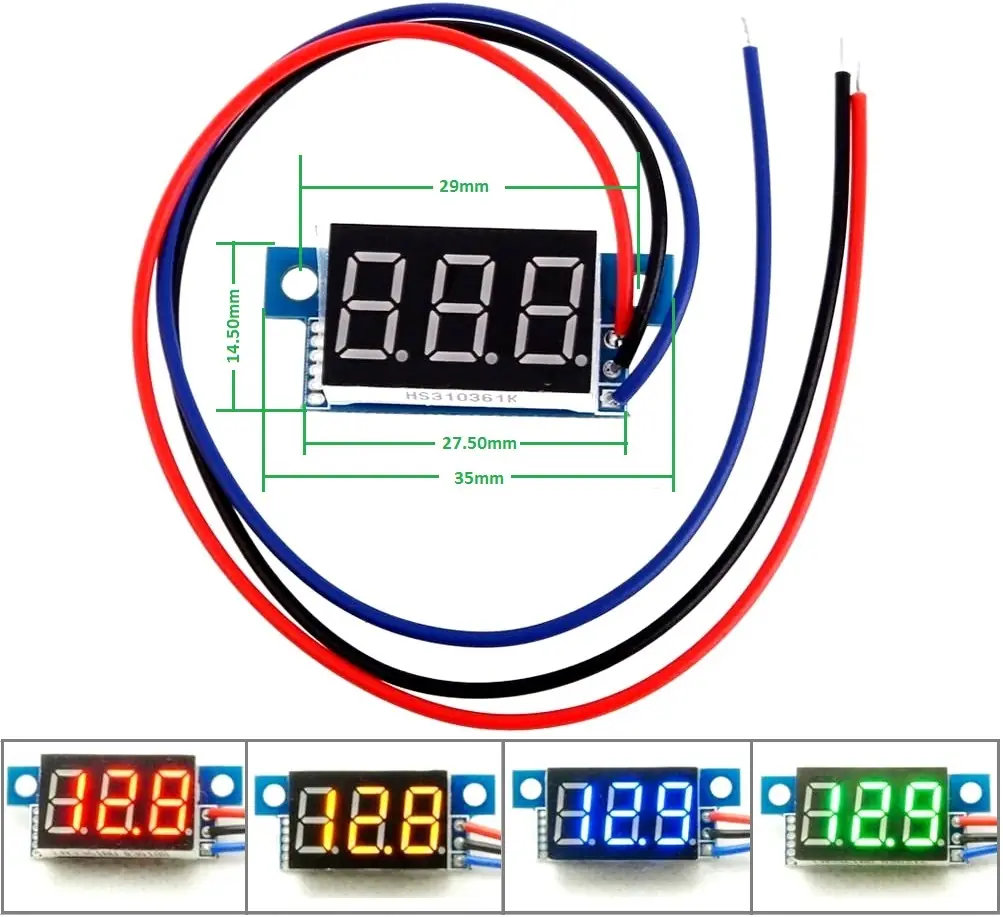

MINI VOLTIMETRO DIGITAL DE PANEL
Este módulo es un medidor de panel voltimetro, que puede medir de 0 a 100v DC. Se alimenta con unos 5v y la masa de medición debe ser la misma que la de alimentación. Los displays vienen en varios colores y trae pestañas de anclaje para adosarlo con facilidad a un chasis o gabinete.
Y bueno gente, hasta aquí esta recopilación de los módulos más útiles para aficionados y hobbystas, hay muchisimos otros que son de uso específico para auduino o robótica.
Si les interesa puedo hacer una segunda parte... asique si quieren pueden puntuar y comentar algun modulo que quisieran que agregue en la segunda entrega. Asique queda en ustedes si hacemos o no una proxima entrega de este pequeño top.
