Que tal amigos taringueros, en esta entrada veremos como armar un kit, en esta oportunidad veremos como armar una bobina de tesla musical, muy divertida, pero ademas podemos encender un foco ahorrador o luces de neón.
Introducción del producto:
1. Tamaño: 38 * 78 mm
2. Potencia: 15W
3. Entrada de energía: DC 15-24V; 2A actual; interfaz de DC 5.5
4. Entrada de audio: 3.5 conector, se puede conectar con el teléfono celular, mp3, audio de la computadora.
Tesla Coil es un transformador (transformador resonante) que usa el principio de resonancia para producir voltaje ultra-alto pero corriente de CA de alta frecuencia y alta frecuencia. La bobina Tesla consiste en dos conjuntos (a veces tres grupos) de circuitos resonantes acoplados.
Este bobina de Tesla agregó la nueva función de reproducción de música: el arco estimula el aire en el plasma y genera la vibración del aire que hace que este nuevo concepto de altavoz. Este altavoz puede reproducir música de computadora y teléfono móvil con sonido de alta calidad.
Cuando la entrada de voltaje 15-24V DC, la longitud del arco 24V, Tesla Coil 5 – 10mm es la más ideal. De tamaño pequeño, con todas las funciones, puede funcionar durante mucho tiempo sin interrupción, también puede iluminar las luces, las lámparas de bajo consumo, el tubo de frecuencia de flash , etc. sin tocarlas.
Atención:
1. Este producto es de seguridad, ya que la potencia no es alta; pero es mejor que no toques el arco eléctrico en la parte superior de la bobina, habrá una sensación de ardor.
2. Después de un largo tiempo de carga, no toque el disipador de calor debido a la temperatura muy alta; especialmente cuando se usa voltaje de 24v. Tiene una interfaz de ventilador reservada, por favor agregue ventilador de enfriamiento si es necesario.
3. Por favor, no deje que usted u otros objetos estén cerca de la bobina cuando esté funcionando. Esto se debe a otros objetos, ya que un buen conductor hará que la bobina forme un buen circuito y absorba la energía de la bobina, lo que hará que el efecto sea terrible.
4. No coloque teléfonos móviles, mp3 y otros dispositivos electrónicos cerca de la bobina, ya que la bobina producirá interferencias en el campo magnético de alta frecuencia, lo que hará que su teléfono, mp3 y otros equipos se queden sin trabajo o incluso que sufran daños.
Antes de empezar a soldar es conveniente ordenar los componentes según su altura.

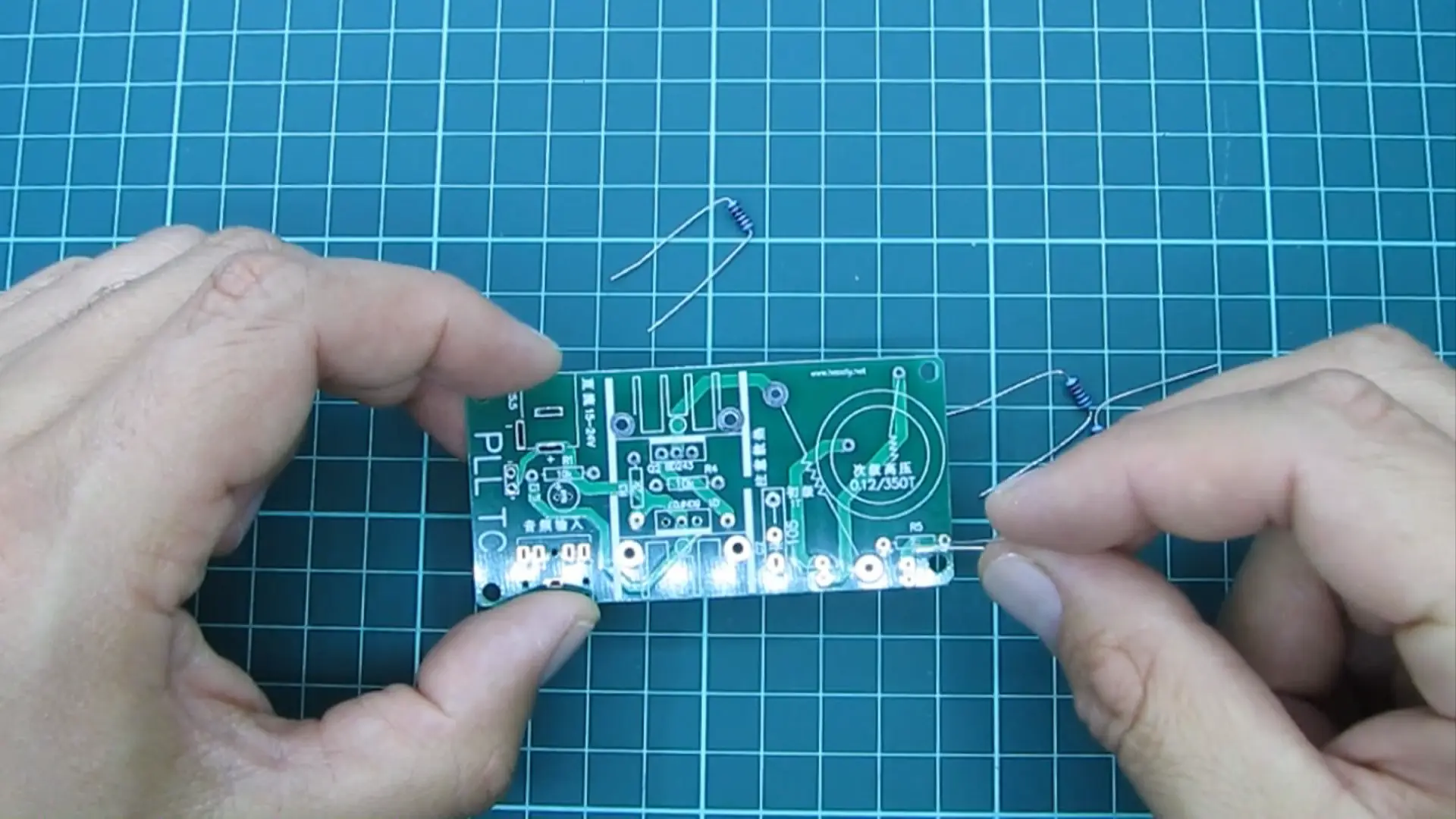

Comenzaremos con los resistores, si no conocemos el código de colores un multímetro será de gran ayuda.
En la serigrafía del pcb, están indicados los valores de los resistores.

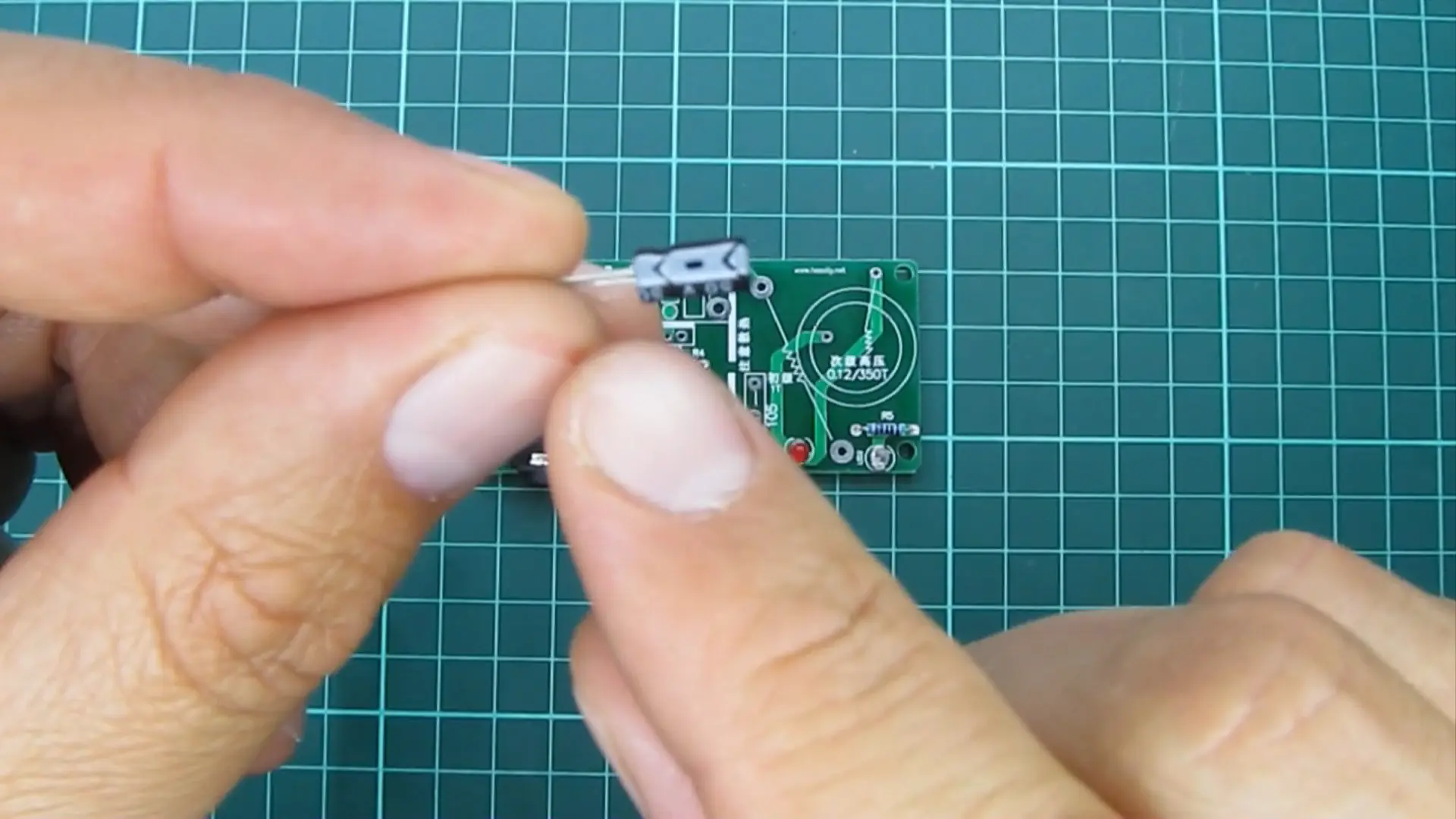

Los diodos led tienes polaridad, que debemos respetar, el ánodo está indicado por la pata más larga.
Ahora soldaremos el plug hembra de audio.
El capacitor electrolítico tiene polaridad, el cátodo está indicado por una franja blanca en su encapsulado.
En la serigrafía del pcb, también está indicado la posición correcta de como debe ir soldado el capacitor.
Este capacitor no tiene polaridad, es indistinto como lo soldemos.
Turno de soldar el plug hembra de alimentación.

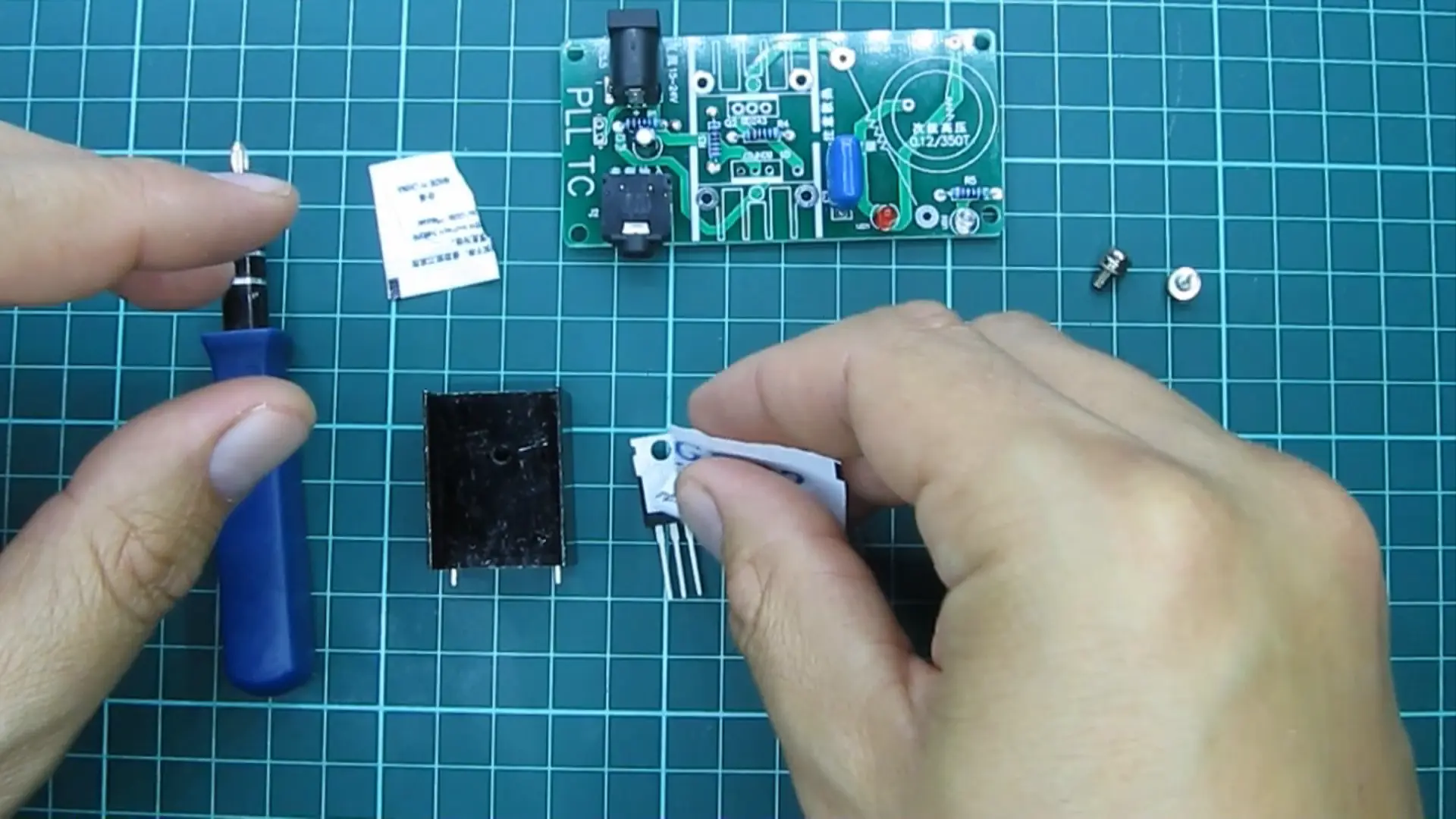

Colocamos los transistores en los disipadores, sin olvidar colocar la grasa siliconada o pasta térmica, incluida en el kit.
A continuación, atornillamos los transistores en los disipadores.
Esta punta del hilo esmaltado de la bobina, debe ir soldado en este punto.

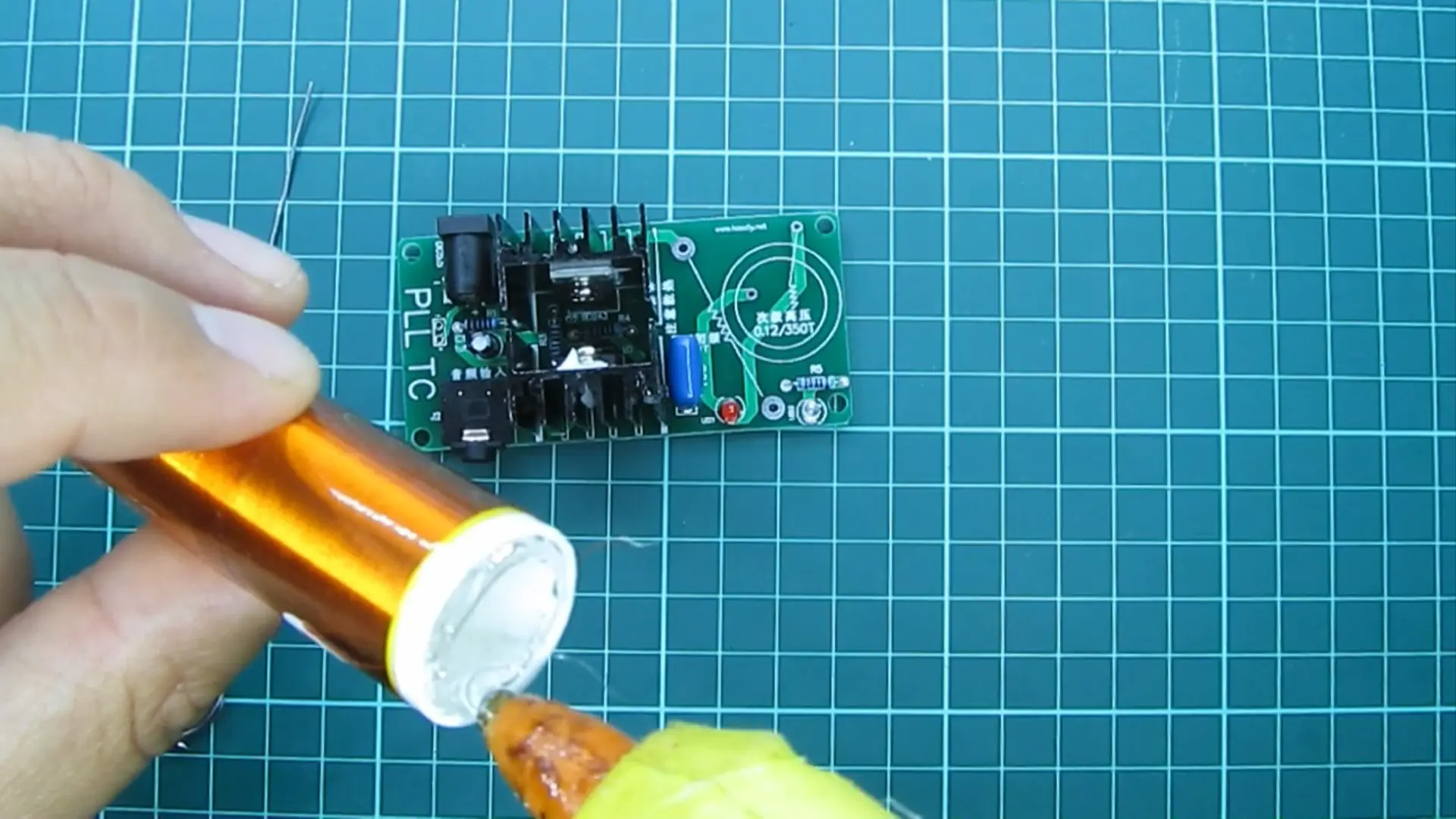

Procedemos a fijar la bobina al pcb con silicona caliente.

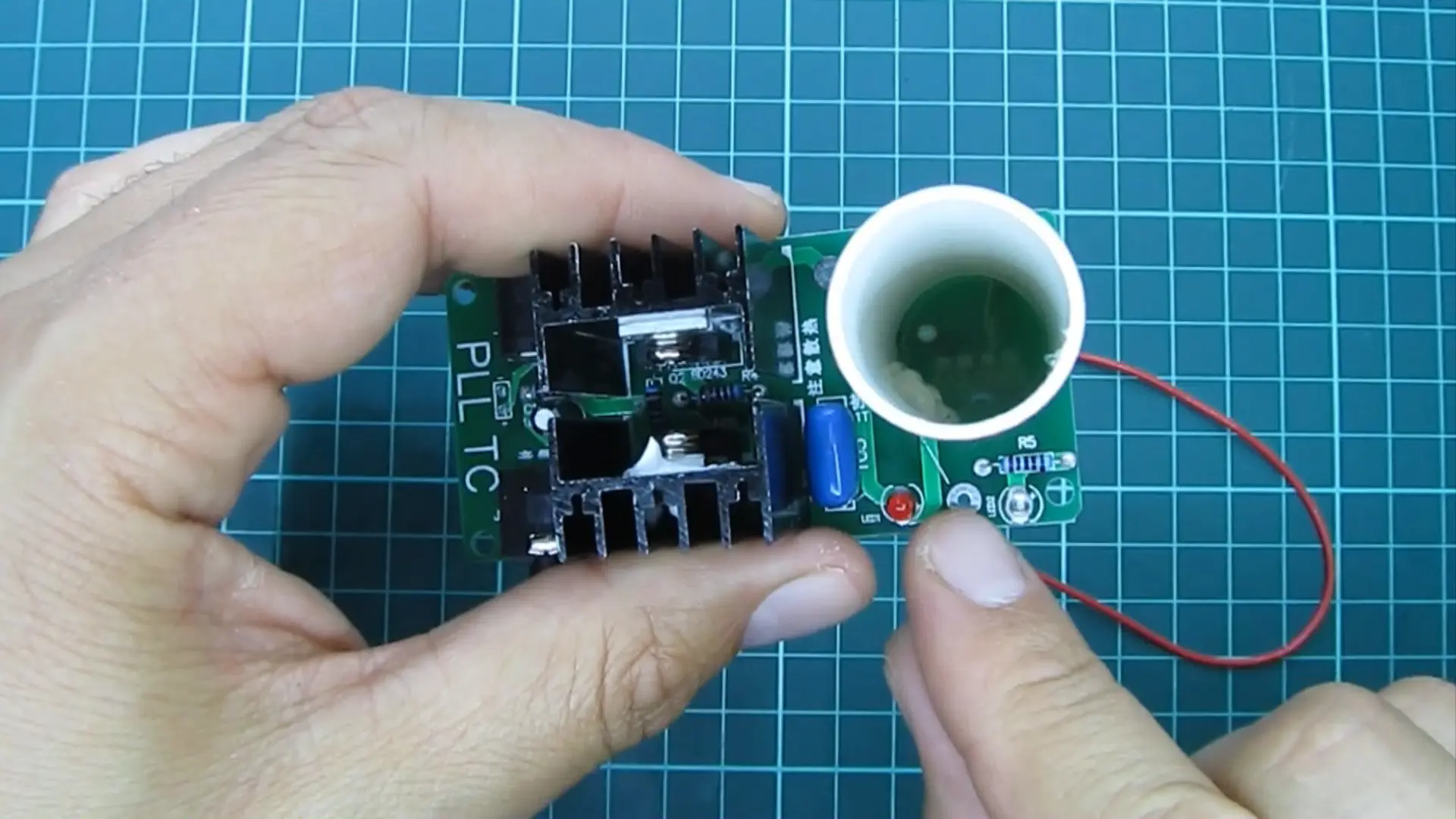

Vamos a soldar este cable en estos dos puntos.
Tenemos que enrollar el cable con una vuelta sobre la bobina , como se observa aquí.
Sacamos la otra punta del hilo esmaltado de la bobina hacia arriba.
Hay que quitar un poco de barniz del cable, con un poco de fuego.

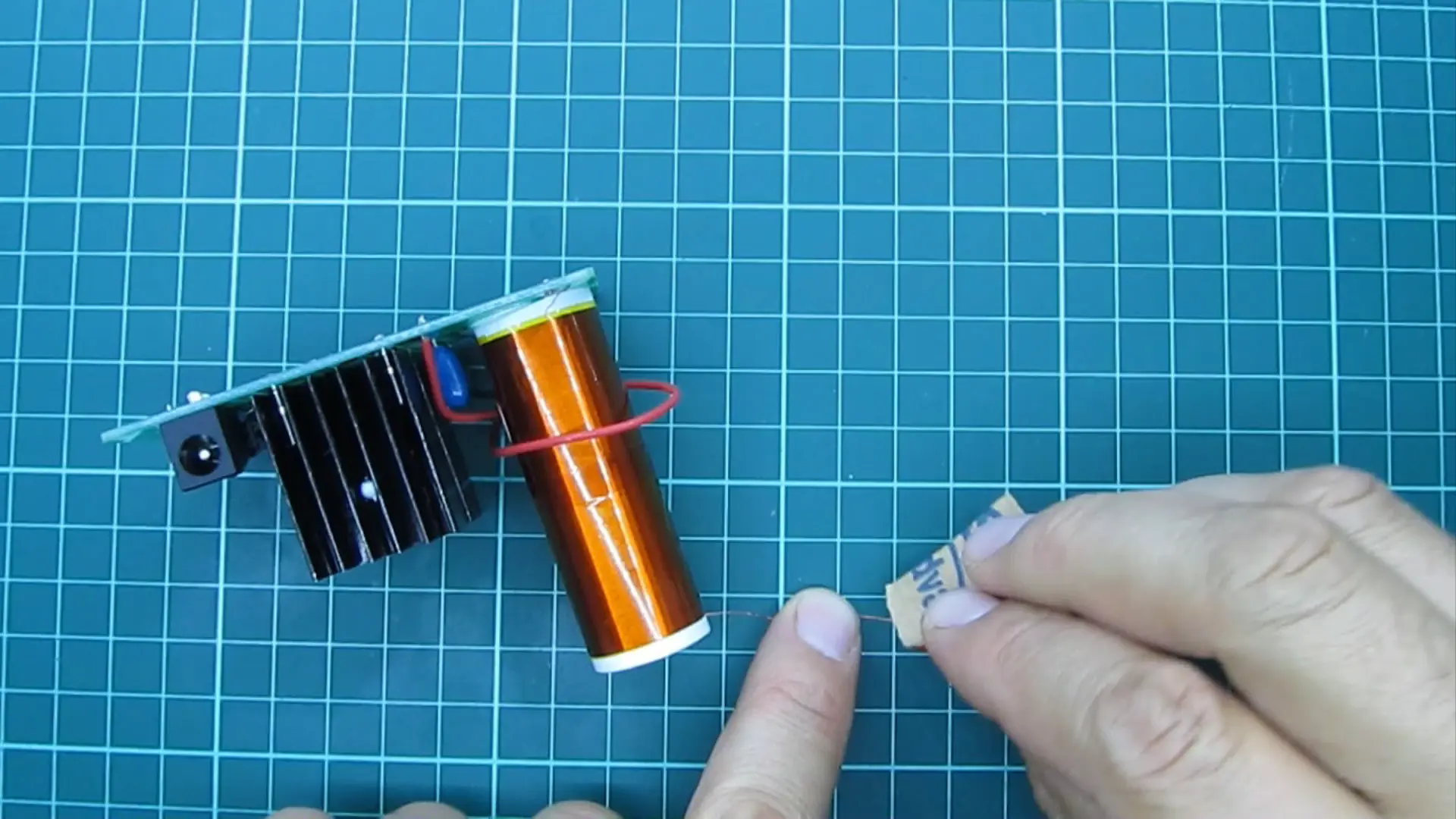

A continuación, con una lija de papel limpiamos cualquier residuo que pudo haber quedado.

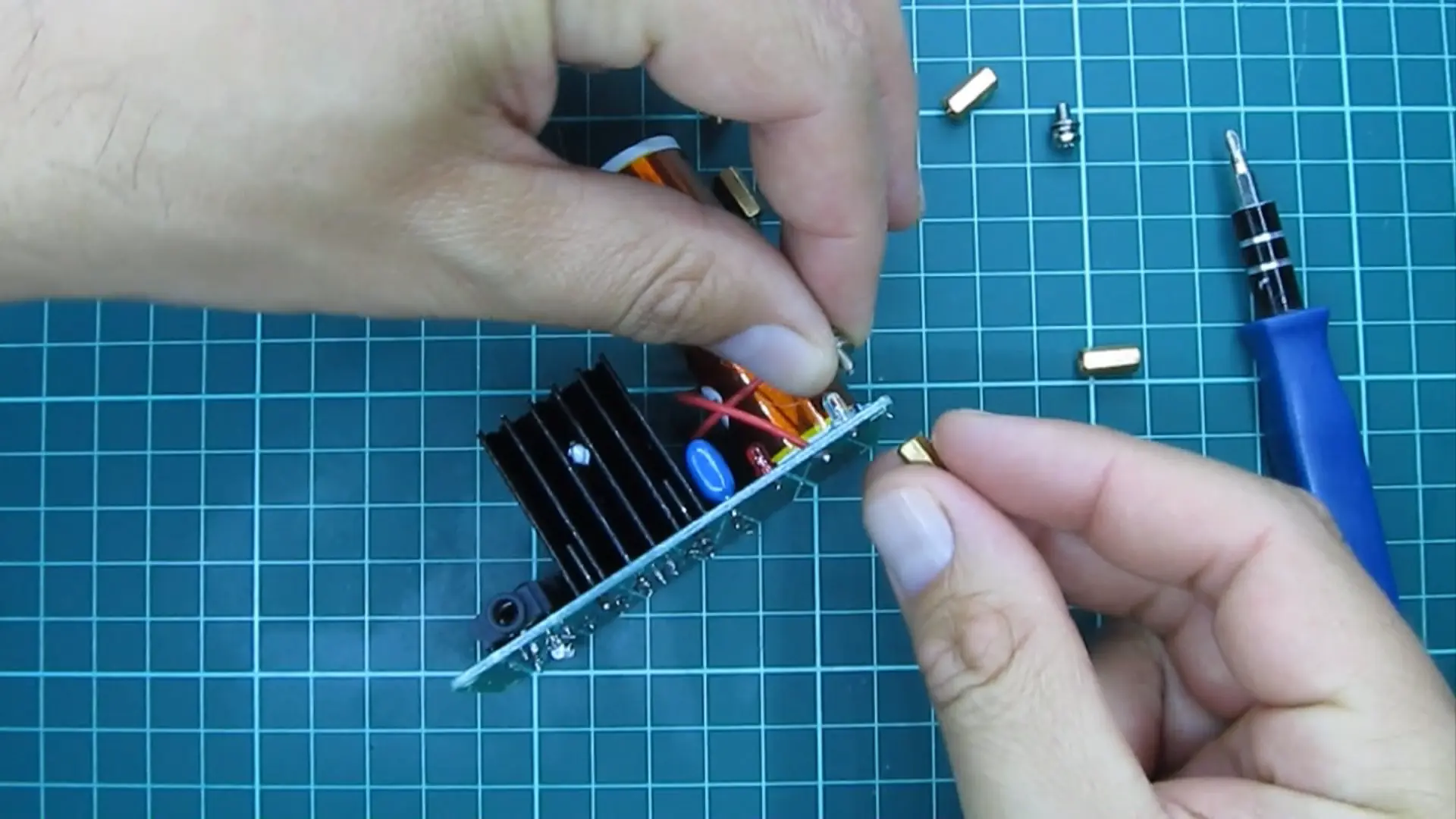

Por último colocamos estos 4 separados.

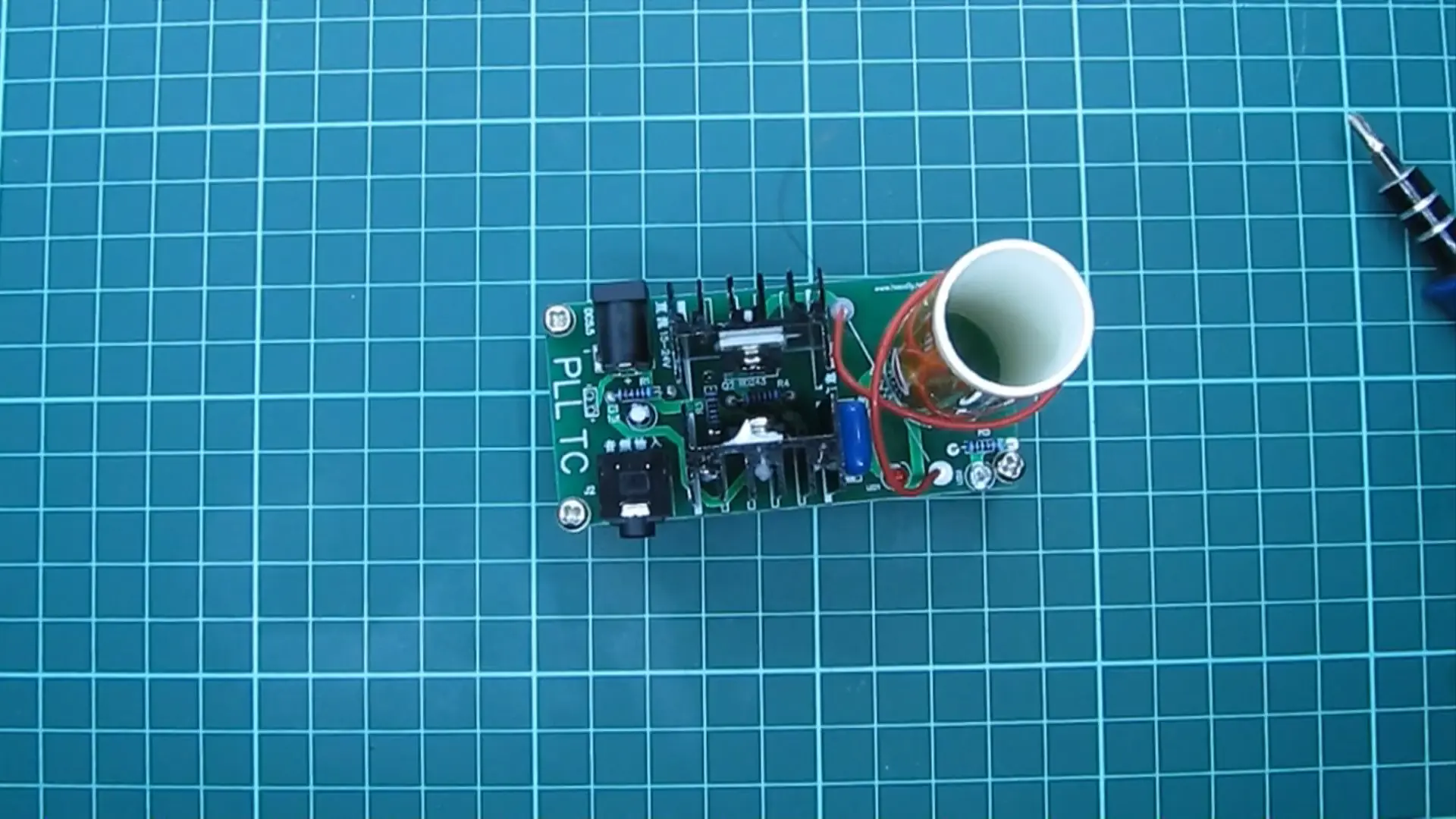

Y listo trabajo terminado
Con el kit viene incluido un pequeño foco de neon, para probar la bobina
También podemos probar con un foco ahorrador, debería encenderse cuando se acerca el mismo a la bobina
Lo más destacable de esta bobina es la posibilidad de reproducir música con un pequeño arco voltaico, recomiendo no acercar mucho dispositivos electrónicos, porque se pueden dañar o su funcionamiento puede ser herrático, como por ejemplo el touch del celular puede dejar de responder en forma aleatoria
