Este circuito es un simple inversor de 12Vdc a 220Vac en 50Hz, que nos provee unos 50W aproximadamente a partir de un transformador de 9+9V @ 2A, si bien es algo pequeño el transformador, podemos utilizarlo para pequeñas cargas, o bien podríamos utilizar un transformador mas grande para lograr mayor potencia.
En este caso el oscilador esta conformado en base al timer 555, este timer nos provee una salida cuadrada, pero nosotros necesitamos una salida simétrica desfasada 180° para lograr la oscilación de potencia en configuración push-pull con el transformador y su punto medio.
El circuito de potencia se encuentra diseñado en base a transistores MOSFET de alta potencia IRFZ44, con estos nos sobra la corriente ya que en la practica hemos obtenido unos 3.5A de consumo aproximado.

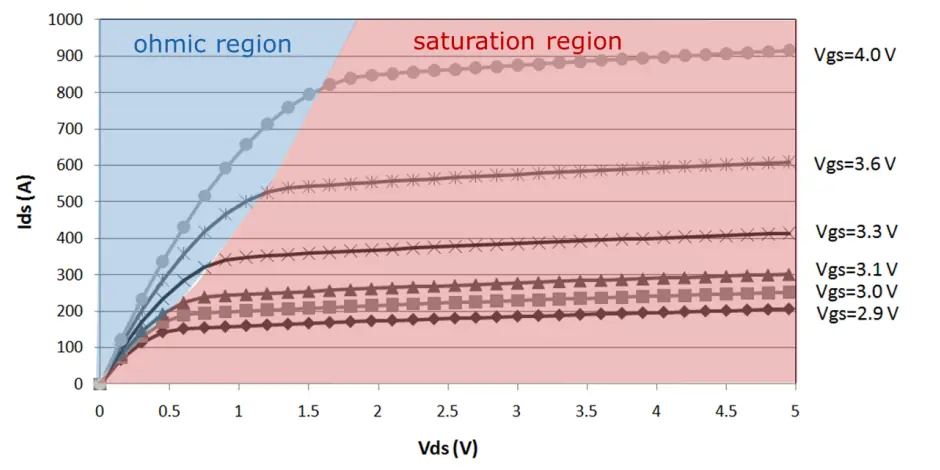

La clave del mosfet en clase E (Corte y Saturación) es que se mantenga el menor momento posible en transición de 1 a 0, o de 0 a 1, este tiempo de transición es el que debemos reducir porque el transistor al pasar un tiempo largo en esta transición entrara en zona ohmica (en el área dinámica donde se utiliza como amplificador) y generara calor
Por esta razón los transistores MOSFET suelen utilizarse junto a Drivers Fet, estos son circuitos integrados que tienen la única función de controlar o manejar el gate de un MOSFET de potencia para reducir al máximo este problema.
También se lo puede implementar con transistores discretos, pero en mi caso he implementado un driver Fet en base a compuertas Schmitt Trigger, estas compuertas poseen la particularidad de ser anti-repique y re-conformar un pulso, estas características son las que nos ayudan a mejorar el tiempo de transición del FET y así lograr la mejor eficiencia en el transistor.
En el circuito nos aprovechamos de que el integrado utilizado (40106) posee 6 compuertas inversoras Schmitt Trigger, para lograr obtener una salida 180° desfasada de la otra.

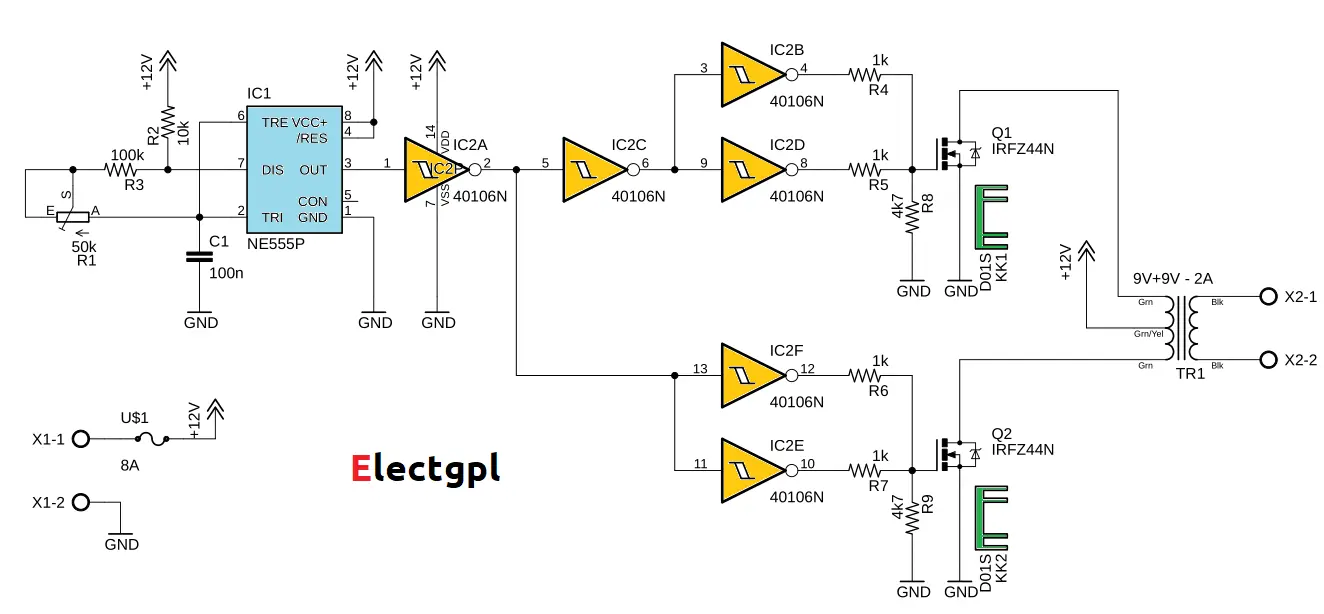

El circuito:
