Hola gente, hace mucho no posteo nada y me pareció una buena idea mostrarles parte del proyecto que desarrollé a modo de propuesta para uno de los lugares más atractivos de mi ciudad.
Como algunos sabrán (por alguno de mis post) vivo en la ciudad de Azul, prov. de Bs As - Argentina; y uno de los mayores atractivos que existen aquí es el Parque Municipal Domingo Faustino Sarmiento. 22 hectáreas de naturaleza intervenida con múltiples elementos artísticos y arquitectónicos, cargados de historia y cultura.
El problema de este sitio es que con los años se deteriora y no se da a basto su reconstrucción, esto sumado al accionar del vandalismo, genera que año tras año el lugar pierda su encanto.
Pero en fin, desde mi rol de diseñador de comunicación visual, una de las problemáticas que me pareció de urgente resolución fue el deterioro del estado de la señalética y su ausencia en varios sectores.
El siguiente proyecto se desarrolló a modo de propuesta para intentar diagnosticar y solucionar los problemas que conlleva una mala ejecución de la señalización.
Lo primero que hice fue relevar todos los atractivos y sectores del parque para así luego poder decidir que era importante señalizar. Para graficar los resultados de este relevamiento tuve que elaborar un plano vectorial basándome en vistas aéreas, información y bastantes recorridos al sitio.
Una vez ilustrado el plano ubiqué los lugares relevados para tener una especie de inventario.
Como algunos sabrán (por alguno de mis post) vivo en la ciudad de Azul, prov. de Bs As - Argentina; y uno de los mayores atractivos que existen aquí es el Parque Municipal Domingo Faustino Sarmiento. 22 hectáreas de naturaleza intervenida con múltiples elementos artísticos y arquitectónicos, cargados de historia y cultura.
El problema de este sitio es que con los años se deteriora y no se da a basto su reconstrucción, esto sumado al accionar del vandalismo, genera que año tras año el lugar pierda su encanto.
Pero en fin, desde mi rol de diseñador de comunicación visual, una de las problemáticas que me pareció de urgente resolución fue el deterioro del estado de la señalética y su ausencia en varios sectores.
El siguiente proyecto se desarrolló a modo de propuesta para intentar diagnosticar y solucionar los problemas que conlleva una mala ejecución de la señalización.
Lo primero que hice fue relevar todos los atractivos y sectores del parque para así luego poder decidir que era importante señalizar. Para graficar los resultados de este relevamiento tuve que elaborar un plano vectorial basándome en vistas aéreas, información y bastantes recorridos al sitio.
Una vez ilustrado el plano ubiqué los lugares relevados para tener una especie de inventario.
- Separé los puntos en dos grupos, por un lado ''sectores''
- Y por otro lado ''elementos y particularidades''

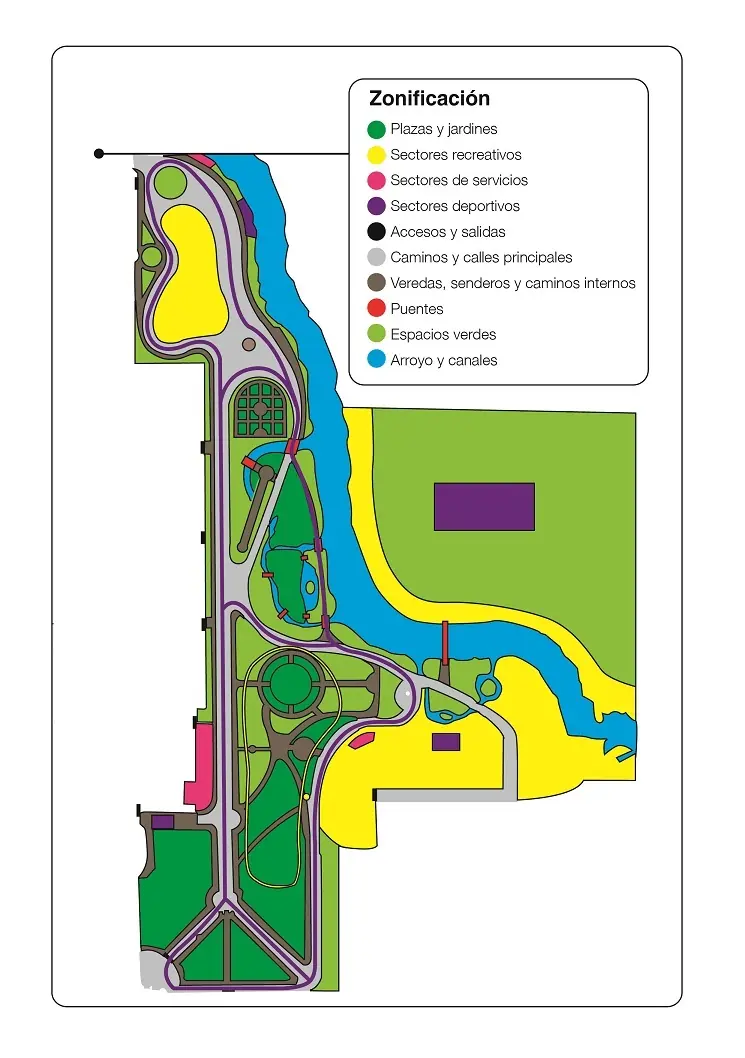

A partir de aquí tuve que pasar a la etapa de zonificación, en esta parte del proceso lo que hice fue identificar todas las actividades o servicios que se llevan a cabo en el predio, para de esa manera poder comenzar a clasificar las señales a realizar en grupos y subsistemas.
Luego de este arduo proceso llegó el momento de ejecutar el recorte de tema, a partir de aquí comencé a tipificar las señales que clasificándolas según su función, para que me entiendan, determiné que TIPO de señales serían necesarias para cada elemento a señalizar. En base a esto elaboré lo que se conoce como mapa de puntos nodales. Un plano en donde se plantan específicamente todas las señales que se realizarán
Una vez terminado el proceso de relevamiento y diagnóstico llegó la etapa de diseño y ejecución de las selales.

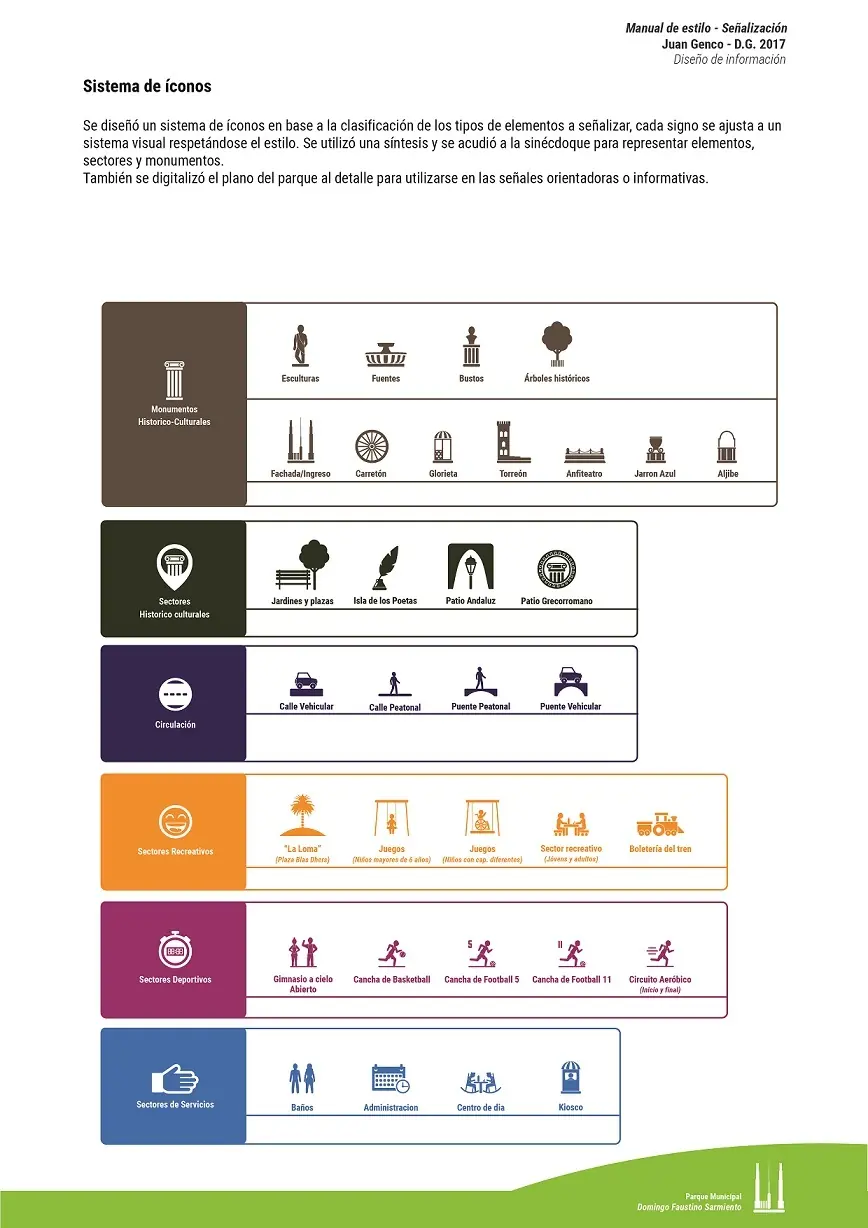

En este punto elaboré una clasificación de los elementos relevados, eliminando lo que consideré innecesario y haciendo foco en lo más importante. En base a la clasificación diseñé un sistema de íconos.

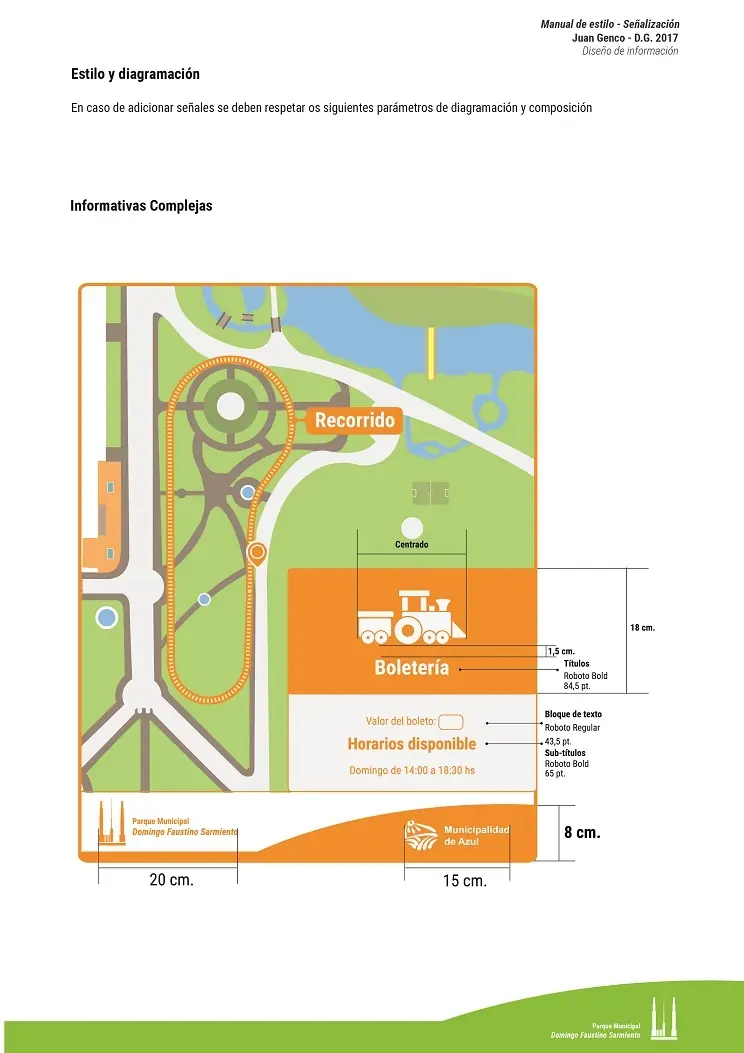

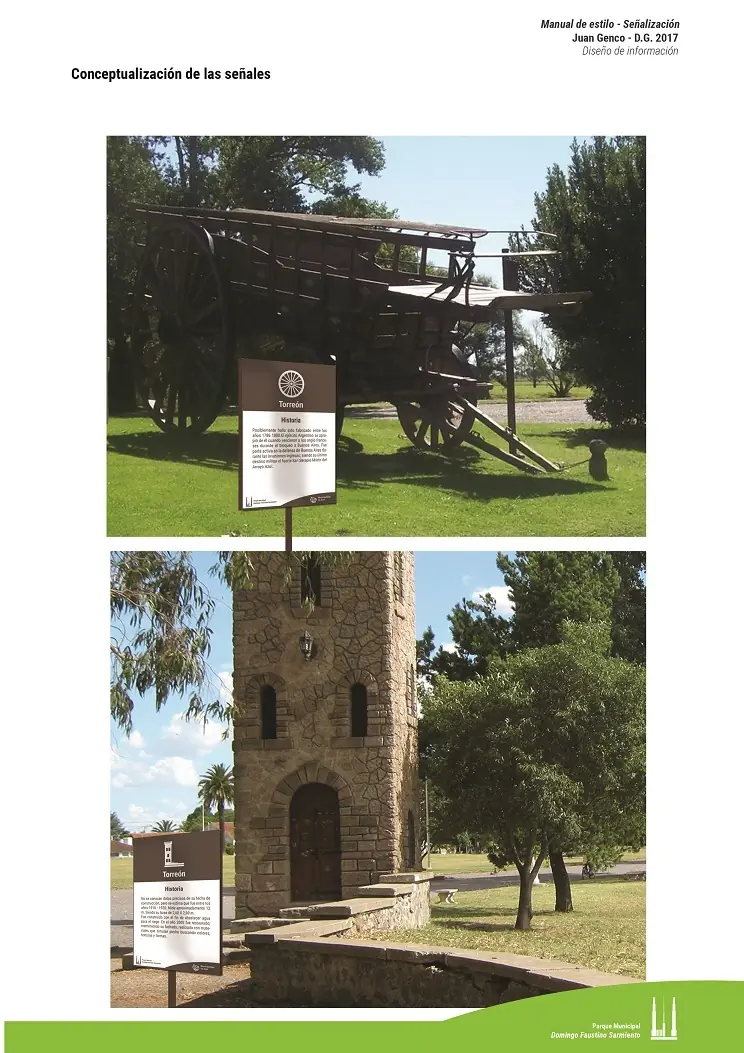

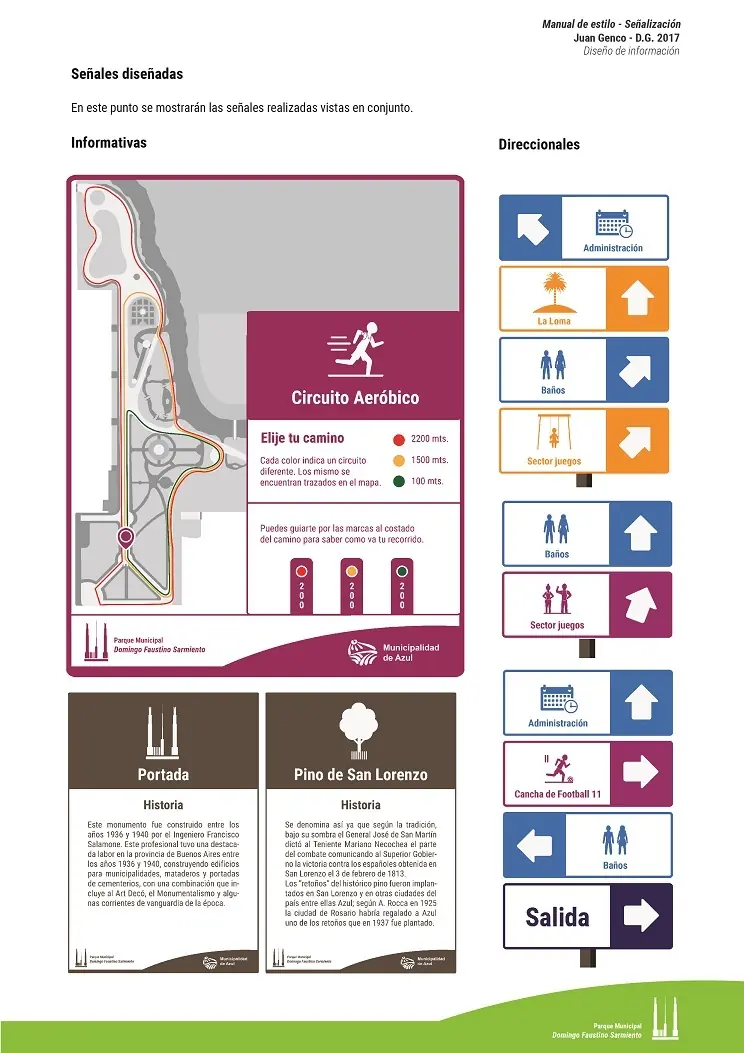

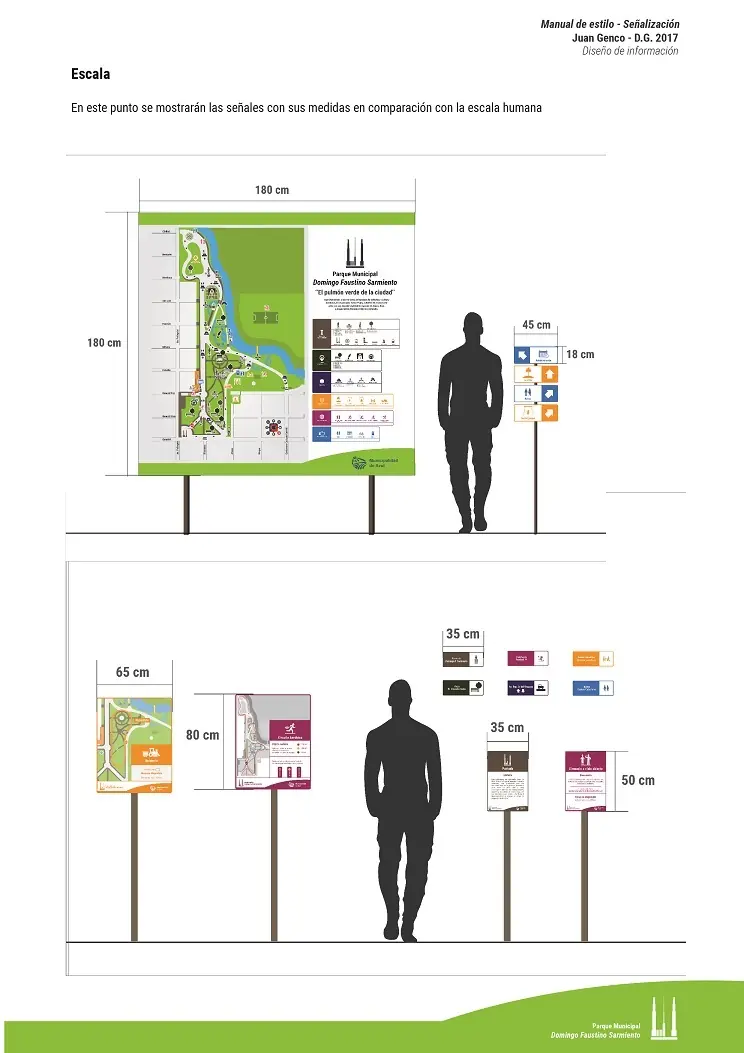

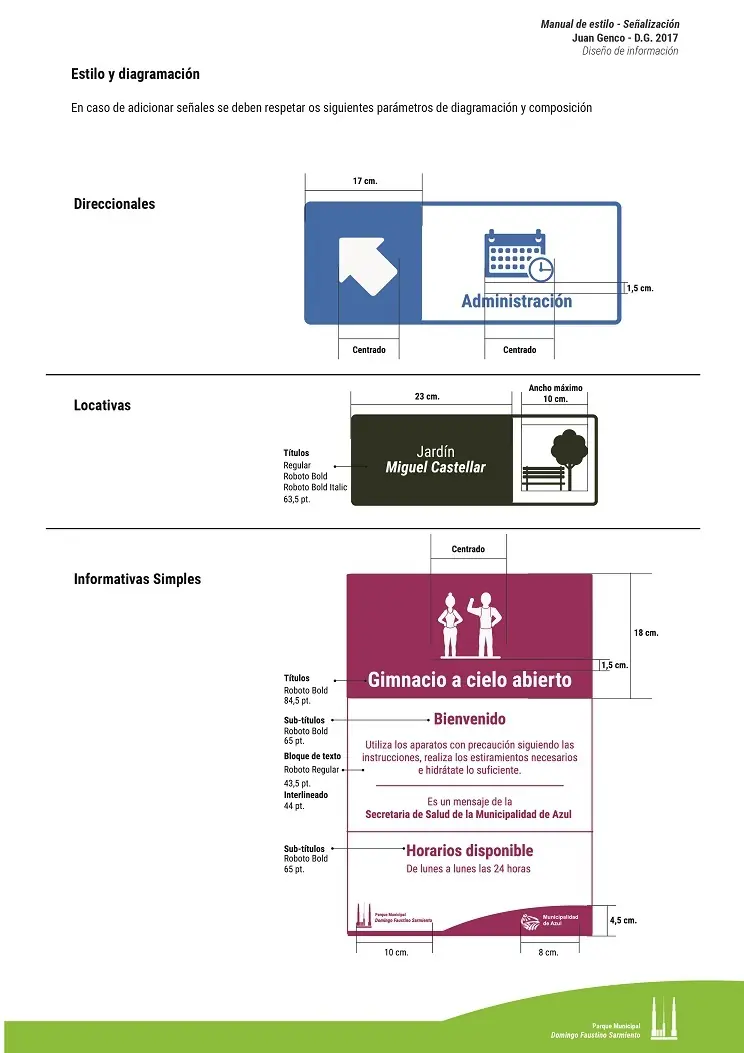

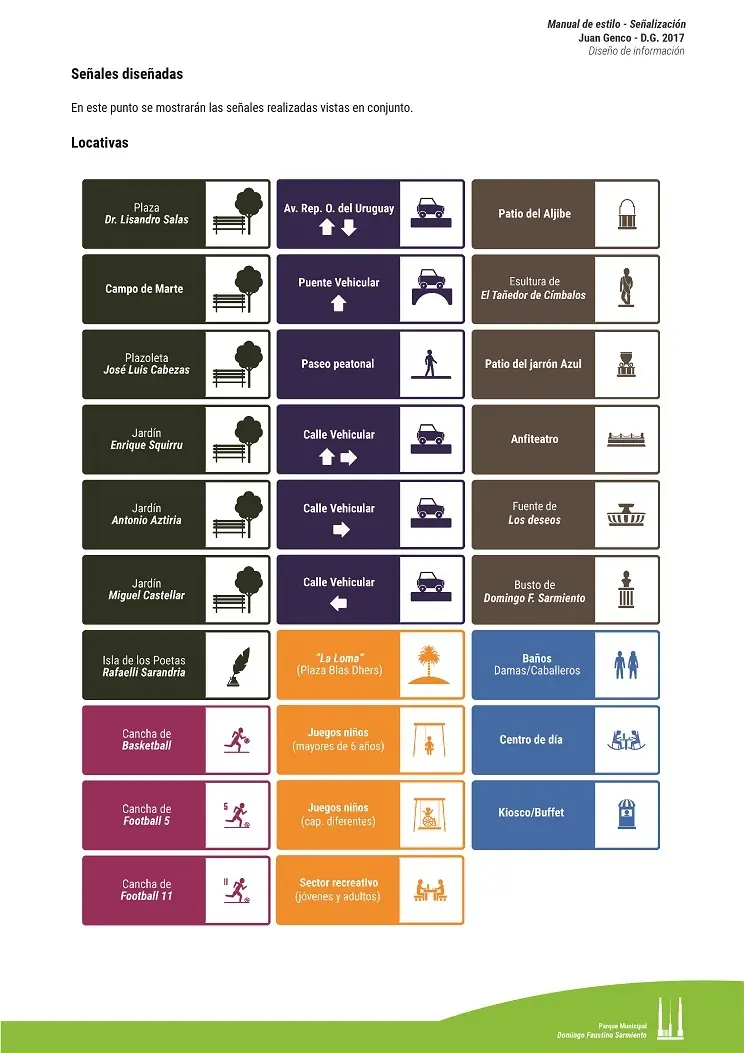

Una vez teniendo todo esto comencé a diseñar las señales, a continuación les mostraré parte del manual de estilo que elaboré para presentar el proyecto.
Bueno, esos es todo por ahora, si bien faltan mejorar muchas cosas y terminar de pulir todo, quería compartir un poco de lo que fue el proceso.
Espero que les haya gustado. Les dejo mis redes para que vean algunos de mis proyectos y laburos.
