Este circuito permite activar o desactivar cualquier elemento de 110v o 220v como un bombillo, al aplaudir se activa y al volver a aplaudir se apaga. Este circuito se alimenta con un cargador de celular cualquiera a un voltaje de entre 5V a 12V, este circuito apagado consume solo 9mA y encendido unos 11mA. El circuito consume energía aun con la bombilla apagada sugiero un interruptor y apagarlo cuando no se va a usar en mucho tiempo. (pueden hacer su propia amplificación)
Funcionamiento:
Este circuito funciona cuando una señal de audio entra al micrófono esta señal se convierte en eléctrica y luego es amplificada por el LM324n que manda un pulso positivo al un transistor 2n3904 haciendo que conduzca entre el colector y el emisor polarizando negativamente el pin 2 del LM555 el cual manda pulsos desde su pin 3 al CD4013B que es un flip flop cuando en su salida Q1 sale un pulso (1) positivo activa el opto acoplador que a su vez activa el triac Bta 12 y cuando el CD 4013B recibe otro pulso su salida Q1 pasa a (0) o negativo por lo que no activa el opto acoplador y por lo tanto el triac no conduce apagando asi la lampara.
Esquema:
Materiales:
Resistencias:
3x10kΩ3x100kΩ
3x1kΩ
1x47Ω
1x150Ω
1x100Ω
1x10Ω
Condensadores:
1x100 nf
1x220 uf
Integrados:
1x LM324n
1x LM555
1x CD4013B
1x optoacoplador Moc3011
Otros:
1x triac Bta12 o Triac Bt134
1x Plaqueta
1x microfono electrec
1x Cargador de Celular (cualquiera)
1x Reostato de 100k
Circuitos...
Este circuito es la parte amplificadora del micrófono aumenta la sensibilidad del mismo convirtiendo la señal de audio en eléctrica y en su salida manda un pulso positivo activando un transistor que este conduce entre colector y emisor mandando un pulso negativo al temporizador NE555.
Luego el NE555 genera un pulso positivo que va al flip flop para que su estado cambie con cada pulso es necesario temporizar esta señal por que sin este tendríamos pulsos con rebotes y cualquier aplauso tendría el mismo valor de tensión.
Luego que esta señal entre al flip-flop en la salida Q1 una señal positiva (1) activado el optoacoplador que a su ve activa el triac que enciende el bombillo despues de otro aplauso Q1 cambia a una señal negativa (0) apagando el optoacoplador y con todo esto apagando asi el bombillo.

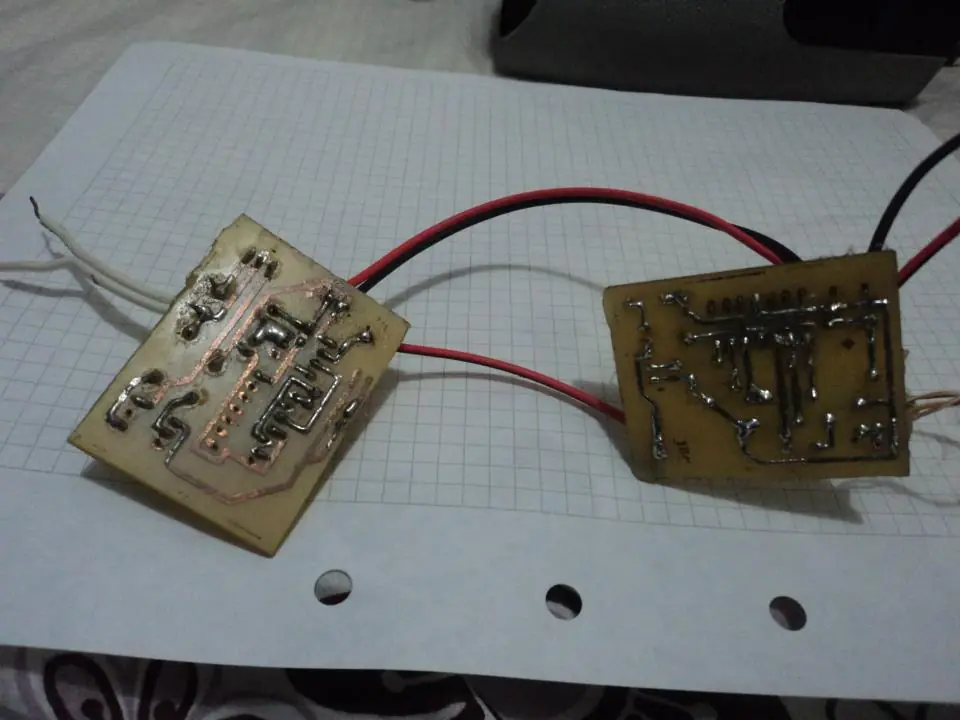

Circuitopcb:
Parte amplificadora
Clapper:

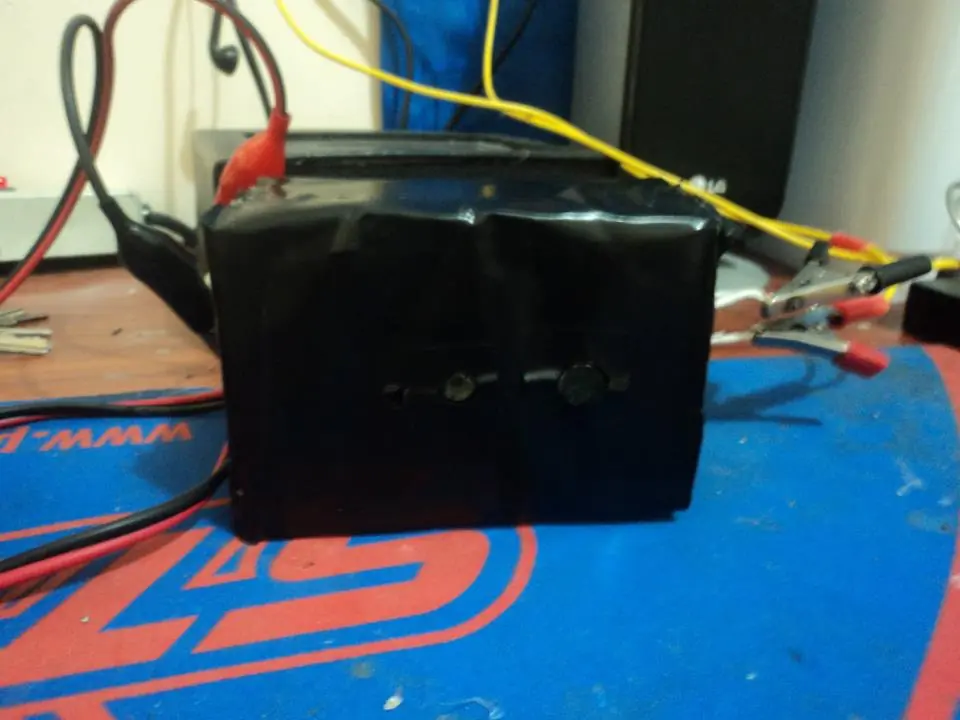

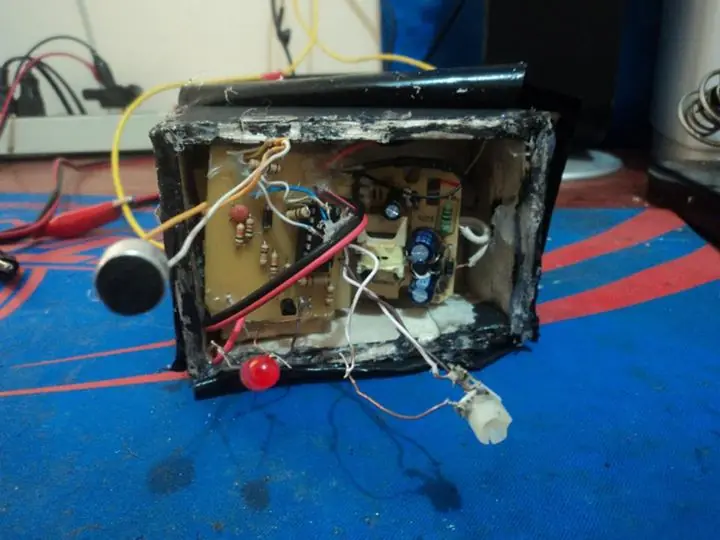

Fotos:
Video:
Gracias espero que les guste.
