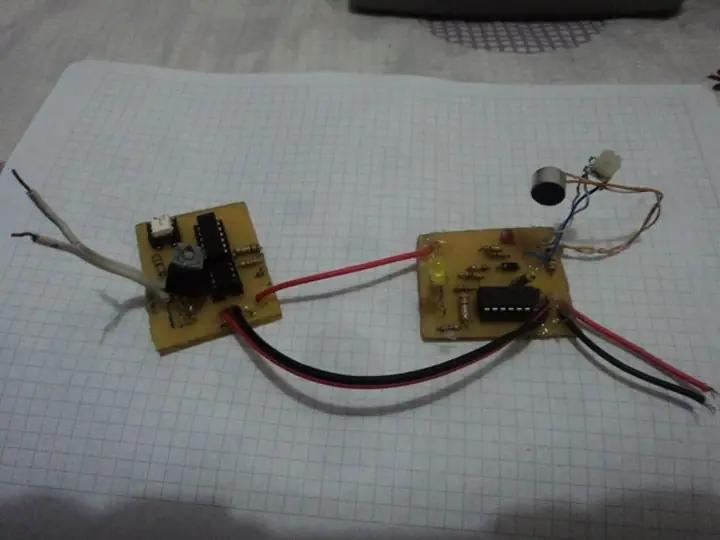

Este circuito permite activar o desactivar cualquier elemento de 110v o 220v como un bombillo, al aplaudir se activa y al volver a aplaudir se apaga. Este circuito se alimenta con un cargador de celular cualquiera a un voltaje de entre 5V a 12V, este circuito apagado consume solo 9mA y encendido unos 11mA. El circuito consume energía aun con la bombilla apagada sugiero un interruptor y apagarlo cuando no se va a usar en mucho tiempo. (pueden hacer su propia amplificación) Funcionamiento: Este circuito funciona cuando una señal de audio entra al micrófono esta señal se convierte en eléctrica y luego es amplificada por el LM324n que manda un pulso positivo al un transistor 2n3904 haciendo que conduzca entre el colector y el emisor polarizando negativamente el pin 2 del LM555 el cual manda pulsos desde su pin 3 al CD4013B que es un flip flop cuando en su salida Q1 sale un pulso (1) positivo activa el opto acoplador que a su vez activa el triac Bta 12 y cuando el CD 4013B recibe otro pulso su salida Q1 pasa a (0) o negativo por lo que no activa el opto acoplador y por lo tanto el triac no conduce apagando asi la lampara. Esquema: Materiales: Resistencias: 3x10kΩ3x100kΩ 3x1kΩ 1x47Ω 1x150Ω 1x100Ω 1x10Ω Condensadores: 1x100 nf 1x220 uf Integrados: 1x LM324n 1x LM555 1x CD4013B 1x optoacoplador Moc3011 Otros: 1x triac Bta12 o Triac Bt134 1x Plaqueta 1x microfono electrec 1x Cargador de Celular (cualquiera) 1x Reostato de 100k Circuitos... Este circuito es la parte amplificadora del micrófono aumenta la sensibilidad del mismo convirtiendo la señal de audio en eléctrica y en su salida manda un pulso positivo activando un transistor que este conduce entre colector y emisor mandando un pulso negativo al temporizador NE555. Luego el NE555 genera un pulso positivo que va al flip flop para que su estado cambie con cada pulso es necesario temporizar esta señal por que sin este tendríamos pulsos con rebotes y cualquier aplauso tendría el mismo valor de tensión. Luego que esta señal entre al flip-flop en la salida Q1 una señal positiva (1) activado el optoacoplador que a su ve activa el triac que enciende el bombillo despues de otro aplauso Q1 cambia a una señal negativa (0) apagando el optoacoplador y con todo esto apagando asi el bombillo. Circuitopcb: Parte amplificadora Clapper: Fotos: Video: link: http://www.youtube.com/watch?v=lWPIyOTuRNI Gracias espero que les guste.

Esta es una punta lógica la hice con Diodos, leds y resistencias y la recubrí con porcelanicron. Punta lógica Este instrumento sirve para medir “1” o “0” funciona a un voltaje superior a los 5v con esto podemos identificar que pulsos entran o salen de un circuito. Esta punta la recubrí con un material llamado porcelanicron la pueden conseguir en cualquier tienda de arte pero al momento de utilizarla aíslen bien el circuito ya que esto provoca oxidación. 2x Leds (verde y rojo) $300 2x Resistencias $100 2xDiodos 1N4001 $200 1x Punta de metal (alfiler) 2x Camanes (opcionales) $800 Total: $1400 Esquema: Circuito y pcb: link: http://www.youtube.com/watch?v=NO-vzzEDc6s Gracias...

En este post le voy a mostrar como hacer unos direccionales y stop con leds Usaremos leds intermitentes para convertir los demás en intermitentes, para los direccionales use 4 leds de chorro azules y un led intermitente, el led intermitente va escondido en la carcasa en donde va el led. Direccional trasero: Direccional Delantero: Esquema: Asi quedara: por ultimo asegure los leds a la carcasa con silicona para que no se movieran hay que tener en cuenta la polaridad o si no no encenderían. STOP: Este funciona de igual modo al anterior consta de 8 leds de 5mm rojos y uno en el centro de 10mm, el led de 10mm enciende cuando encendemos la luz delantera y al frenar se encienden los 8 de alrededor. tomaremos uno de estos y con un taladro haremos agujeros pequeños por donde van a ir los positivos de cada led, tenemos que tener en cuenta cual es el contacto del freno y que no nos quede al revés. Esquema: El led de 10mm va con una resistencia de 560ohm y no es intermitente va directo a otro contacto. los 8 leds del freno van con un transistor PNP (2N3906) que lo activa un led intermitente cada vez que se frena se activa el led y este enciende y apaga los demás leds, no podemos hacer el mismo esquema del direccional ya que son 8 leds y cada uno le llega 3V y si le ponemos el otro le entregaria a cada uno 2,4V y no iluminaria lo suficiente. asi puse el transistor y las resistencias: asi se ve: Video: link: http://www.youtube.com/watch?v=GRBty17Qsb4 Eso es todo espero que les haya gustado , cualquier duda no duden en preguntarme

En este post les enseñare a hacer un circuito impreso. lo que necesitaran es: 1. Baquelita 2. Papel Propalcote (puedes usar hojas de revista si eres recursivo) 3. Marcador indeleble 4. Cloruro férrico (FeCl3) lo consiguen en químicos es un polvo naranja, si no lo consiguen el ácido Clorhídrico (HCl)sirve igual 5.Segueta de hoja fina 6. Taladro y broca de 1/32" (tamaño de la broca depende del componente electrónico) 7. Tijeras 8. Esponja de brillo 9. Tinta Toner (esta tinta solo la tienen las fotocopiadoras o algunas impresoras) 10. Plancha. 11. programa para hacer circuito impresos.(Circuit Wizard, Pcb Wizard, eagle.) primero hacemos el circuito en cualquier programa para esto yo uso pcb Wizard. Una vez echo le damos en la opción Artwork para que nos quede así. después lo ponemos al 100% del tamaño o al tamaño que sea a escala real midan con un integrado si es el mismo, despues de esto le haremos un pantallazo a la imagen con la tecla (imp pan) lo pegan en paint y lo editan con el borrador si tienen algún error en las pistas. Ojo si tu impresora no tiene tinta toner imprimela en una hoja cualquiera y luego podes ir a una papelería y que te fotocopien eso en el papel propalcote, si tu impresora es toner lo puedes hacer directamente. Luego cortas el papel dejando unos espacios para doblar en la baquela para así asegurar que no se mueva, cortas la baquela al tamaño del circuito le pones el papel encima y aseguras con el papel o puedes usar cinta de enmascarar y luego plancharla haciendo buena presión y que sea uniformemente. una vez planchada se mete en agua fría unos 10 o 15 minutos hasta que el papel se humedezca y se pueda retirar con facilidad usamos la yema de los dedos para retirar el papel sobrante, si alguna pista no quedo podemos retocarla con el marcador. Luego en una coca plástica no de metal echaremos aproximadamente 2 cucharadas de FeCl3 y 1/4 de vaso de agua, después introducimos la baquela y agitaremos creando burbujas (Ojo debemos usar guantes y tapabocas ya que los vapores son toxico y ademas de que mancha cualquier superficie y oxida los metales) tomara 15 minutos hasta que se coma todo el cobre, solo deberá quedar la tinta, luego lavamos la baquela muy bien y podemos tirar el ácido de una forma cuidadosa, recomiendo tirarlo en un potrero o en la alcantarilla de la calle. Con una esponja de brillo quitamos la tinta y nos quedara las pistas en cobre y procederemos a hacer lo agujeros con el taladro. una vez echo esto pondremos todos los componentes electrónicos y a soldar. eso es todo espero haberles servido de ayuda Componentes: 1x Ne555 27x leds rojos 7x resistencias 120ohm 2x resistencia 1k 1x reostato de 10k o 100k 1x condensador electrolítico de 10uf 1x condensador de 0,1uf (104) 1x Transistor NPN 2n3904 1x baquela de 10x10cm Video: Parte 1 (Diseño) link: http://www.youtube.com/watch?v=SZEi5DbAx8E Parte 2 (Elaboración) link: http://www.youtube.com/watch?v=1I8q-_lrP1M&feature=channel&list=UL puse las resistencia por el lado de atras para que no se vieran Gracias.

Este es un letrero de una licorera. Esquema: Circuito Pcb: la caja esta hecha en madera MDF y el letrero es una lamina de triplex forrada con vinilo igual que sus letras, se taladran 2 agujeros pequeños para introducir los led's Tenga el circuito se alimenta con un cargador de movil el cargador del movil alimenta el NE555 haciendo que oscile, cuando el NE555 manda un pulso positivo excita la base del transistor 2N2222A haciendo conducir entre el colector y el emisor y es ahí cuando los leds encienden se puede ajustar la velocidad por medio de un potenciometro de 100k Los leds se alimentan de la red publica los 110v voltios pasan por dos condensadores electrolíticos para limitar la corriente que le entran a los leds de forma que se pusieron en serie con su pata negativa entre si para convertirlos en condensadores no polares (+|-.-|+), es decir que no importa en que posición la coloques no tiene lado positivo o negativo osea que sirven para corriente alterna hice esto porque necesitaba al menos 50uf y no vendían condensadores de poliester tan grandes, así que puse dos de 100uf en serie a 100v para un total de 50uf a 200v, entre menos capacitancia tenga el condensador en serie menos amperios dejara pasar. después la corriente es rectificada por un puente de diodos separando así los ciclos positivos de los negativos rectificado nuevamente por un condensador de 100uf a 160v la corriente después de pasar por el puente de diodos el voltaje aumenta (110vAC x √2)=155VDC a si que se deberá hacer una serie de 70 leds rojos así (+-+-+-) positivo, negativo, positivo, negativo (recuerde que siempre tiene que ser así si en caso coloca un led alreves entonces no encenderán) son 70 leds porque el led rojo se alimenta con un voltaje de 2.1V a 20mA por lo que 155/70= 2,25V entonces se deberá poner al final una resistencia de 1,5k para asegurar que los leds no se quemaran todos los 70 leds deberán consumir aproximadamente 20mA son 2 series de 70 leds rojos y 50 leds ver estos leds verdes se alimentan con 2,7V así que se debe hacer los mismo 155V/50= 3,1V al final una resistencia de 1K seria buena. Las 3 series va conectadas en paralelo y al final el transistor dejara pasar o no la corriente encendiendo y apagando los leds. En caso que en su país sea 220VAC solo se hara una serie de leds rojo de 140 leds con la resistencia de 1,5k ya que seria un voltaje de 311VDC y con los verdes lo mismos 50 solo que esta vez con una resistencia de 2,2k algunas fotos: La caja en Madera MDF 80cmx40cm Circuito: Leds en serie: Letrero finalizado y colgado : Video: link: http://www.youtube.com/watch?v=AvYCimZtsfY&feature=plcp Espero que sea de su agrado y cualquier duda me pueden preguntar
