Tablero Principal-Instalacion Domiliaria-Edición 2012


Hola gente
Hago este post con el objetivo de compartir info. No soy un experto pero voy a tratar de buscar lo que me parece interesante desde mi punto de vista referente a las instalaciones eléctricas.

Precauciones

Para realizar la instalación de cualquier mecanismo eléctrico en condiciones de seguridad total, es necesario tomar las siguientes precauciones:

Cortar el suministro eléctrico desconectando el interruptor general.
Respetar la normativa vigente recogida en el RBT. En caso de duda, consultar con un instalador autorizado.
Utilizar siempre herramientas y productos homologados.



Conductores


El color del aislamiento del cable permite su fácil identificación. Se emplean cables rígidos, aunque es aconsejable utilizar cables flexibles porque se manejan mejor.

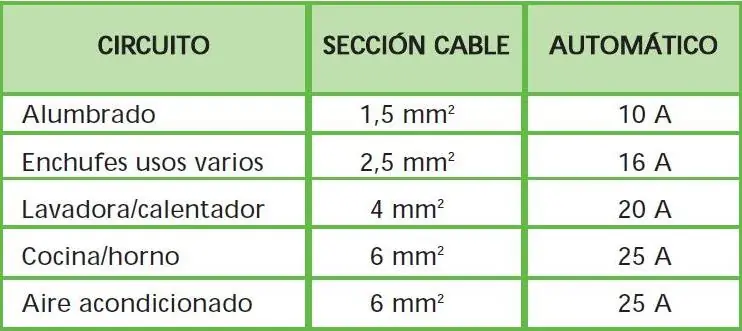

Las secciones de los conductores serán, como mínimo, las siguientes:

Alumbrado (1,5 mm2)
Enchufes de usos varios (2,5 mm2)
Lavadora y calentador (4 mm2)
Cocina, horno, calefacción y aire acondicionado (6 mm2)

Cuadro general de distribución


Nota: Esta imágen No tiene correlación con las imagenes siguientes, ni con el texto, son solo de orientacion al lector

----------------------------------------

El cuadro general de distribución, debe situarse lo más cerca posible del punto de entrada de la derivación individual que entra en la vivienda.
En él se instala el interruptor general, así como los dispositivos de protección contra cortocircuitos y sobrecargas de cada uno de los circuitos que parten de él y un interruptor diferencial, destinado a la protección contra contactos indirectos.
Se debe disponer de un borne para la conexión de todos los conductores de protección con la derivación principal de tierra.




Un interruptor diferencial de 2 polos

Para mayor información sobre estos interruptores seguir aquí.




El número de circuitos independientes de una instalación vendrá determinado por el número de equipos eléctricos existentes en la vivienda o local.
Cada circuito independiente debe ir acompañado de su correspondiente interruptor automático.


Dispositivos de mando y protección

La instalación interior está constituida por cinco o más circuitos, según el nivel de potencia eléctrica contratado con la compañía eléctrica.

Interruptor diferencial

Protege toda la instalación y al usuario contra contactos directos (tocar directamente un conductor activo) e indirectos (fallo en un aparato desviando la corriente eléctrica a través de sus partes metálicas) y evita el riesgo de incendios. Se debe elegir uno adecuado a la potencia contratada y de una sensibilidad de 30 mA.



Interruptores automáticos

Protegen a los conductores de la instalación contra las sobrecargas (cuando se sobrepasa la potencia máxima contratada o la prevista en un circuito) y los cortocircuitos (conexión accidental y directa entre los dos conductores del circuito).



Colocación de un cuadro eléctrico nuevo

RETIRADA DEL CUADRO ANTIGUO

Antes de manipular el cuadro eléctrico, hay que asegurarse de cortar la corriente en el interruptor general o ICP (Interruptor General de Potencia).

Localizar y numerar los automáticos de los diferentes circuitos independientes de la instalación.
Soltar los cables de los automáticos. Numerar todos los cables haciéndolos corresponder con la numeración anterior.


CONEXIÓN DEL NUEVO CUADRO

El nuevo cuadro debe ser normalizado y adaptado al número de circuitos que hay que alimentar.
Fijar el cuadro a la pared teniendo en cuenta la longitud de los cables.
Colocar todos los elementos de mando y protección que se van a utilizar sobre los raíles del cuadro, comenzando por el interruptor general, seguido del interruptor diferencial y de los demás interruptores automáticos de cada circuito.


Teniendo en cuenta que todos los elementos tienen la entrada de alimentación por su parte superior, se empieza por conectar los cables de entrada (fase y neutro) al interruptor general automático.
Conectar la salida del interruptor general (parte inferior) a la entrada del interruptor diferencial.


Conectar la salida del diferencial a la entrada del primer interruptor automático.
Unir por la parte superior de cada elemento todas las fases y todos los neutros de cada uno de los interruptores automáticos restantes.


Conectar la salida de cada uno de los diferentes interruptores automáticos a sus correspondientes cables y unir los cables de tierra de todos los circuitos a la toma de tierra general.
Asegurarse de que todas las conexiones son correctas y verificar el estado de las mismas.
Cerrar el cuadro y, para terminar, colocar la tapa.

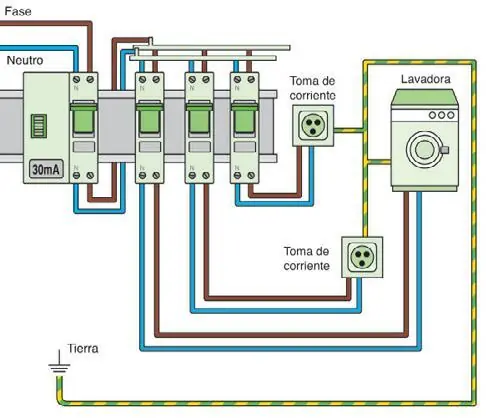

Detalle de la conexión diferencial

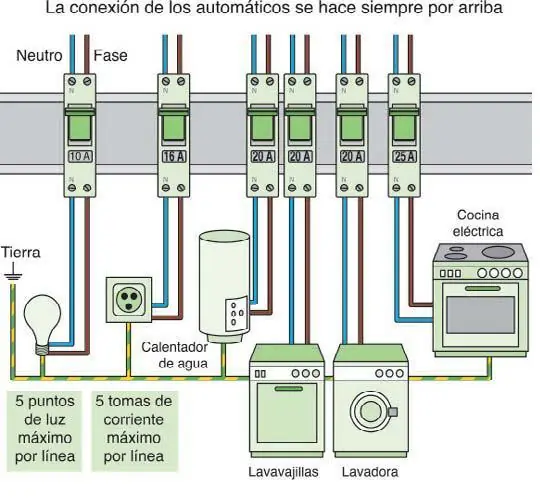

Detalle de la conexión de automáticos


Esquema general del cuadro

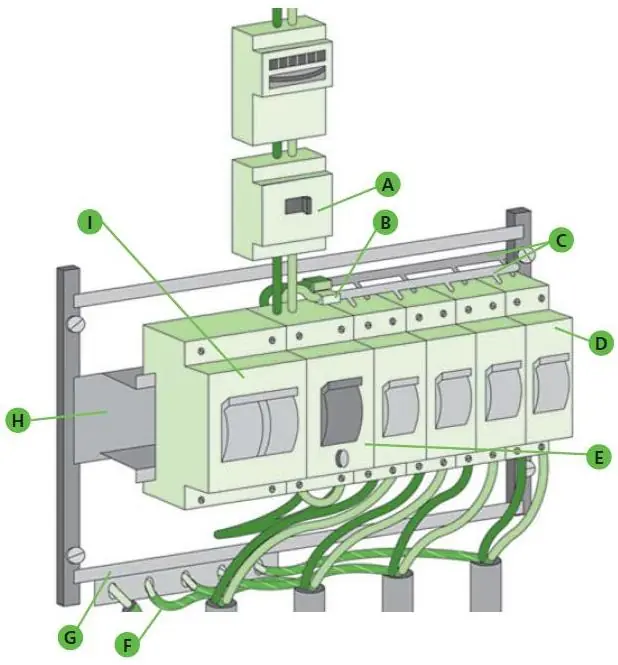

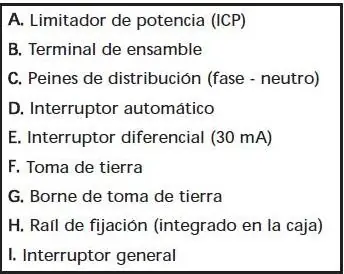

A la hora de instalar un cuadro, conviene saber diferenciar los distintos elementos de los que se compone:





Lo voy a subir en word por mediafire despues, por si la pagína, donde saque las imagenes caduca.

Aviso Importante

Por ultimo quiere hacerles llegar que tomen los recaudos necesarios, este post es orientativo. No soy un experto, por eso pido si ven algún error me hagan llegar lo antes posible.
