Amplificador de 50W


Para este proyecto se emplea el Circuito Integrado TDA1562Q de la prestigiiosa firma Phillips
Esta previsto para trabajar con hasta 14.4V que es la tensión de bateria a plena carga de un vehiculo.

Para llegar hasta los 50W hace uso de dos tecnologias, por un lado una apllicacion BTL y por el otro lado la técnica de los amplificadores de clase H, es decir trabajan con dos tensiones, por un lado la tensión normal que entrega la bateria que al llegar a cierto valor conumta los capacitores de forma tal que las tensiones se suman pudiendo tener en la salida una mayor tensión de excursión y por lo tanto más potencia. De echo es capaz de entrega más de 60W pero se lo ha limitado a 50W a fin de mantener una muy buena calidad de sonido, tnto que lo hacen apto para el uso tanto en vehiculos como en la casa


El conjunto de los circuitos basados en el TL074( cuatro AO tipo TL071 en uns sola cápsula de 14 pines) más el TL071 conforman un filtro pasa bajos.
En el esquema se aprecia que toma la señal tanto del canal izquierdo como del derecho, se preguntaran el porque de ello, la respuesta es la siguiente:

Por debajo de los 300Hz, es muy dificil reconocer el origen de la fuente del sonido y su dirección, por esa razón y aprovechando esa particularidad se suman los sonidos por debajo de 300Hz de cada canal en un único canal lo que hace con este agregado que nuestro equiipo se convierta en un 2.1 o tambien denominado canal central
Este amplificador tiene la particularidad de poder correr el punto de corte para adecuarlo al gusto de cada uno y tambien del progrma musical que se este reproduciendo.

Si se quire utilzarlo en la casa es posible, y debera construirse una fuente que tenga un transformador capaz de suminitrar al menos 5-6A, es posible el uso de una fuent AT ó ATX, aunque eso no lo eh probado con este en particular si con otros proyectos

Si se tutilza un trandormador y diodos si es del tipo 12+12 seran necesarios dos diodos de 6A 50V y 2 capacitores de 5000uf mínimos c/u


El PCB es de reducidas dimensiones (9 x 7.2 cm) en el quje se incluyen el control de nivel(volumen) y el variable del crossover.

El esquema esta previsto que trabaje con el remoto del equipo del coche


Diagrama

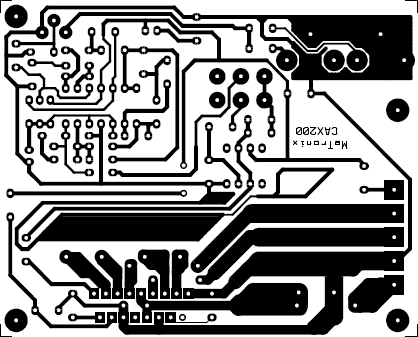

Impreso(lado de las pistas)
