La versión actualizada conserva el estilo del tanque M60 Patton M19 con su cúpula con una ametralladora M85 de 12,7 mm. Posee una mini-torreta provista con una unidad térmica independiente de observación (CITV) que permite el disparo de la ametralladora M85 desde el interior. El programa de modernización incluye un sistema Elbit de disparo eléctrico del cañón, un estabilizador de la torreta, un nuevo sistema de control de tiro (construido por Aselsan) y un nuevo cañón de 120 mm de anima lisa MG253 (construido por MKEK).
link:
para leer en pantalla completa usar el link superior
link para pantalla completa
informe detallado de los m 60 modificados
Además, mejoró el habitáculo equipandolo con sistema de imágenes térmicas, un sistema automático contra incendios, un sistema de alerta de amenaza, lanzadores de granadas de humo y un mortero interno de 60 mm (suministrado por Soltam Ltd). El programa de actualización también incluye blindajes reactivos (ERA), una nueva motorización diesel de 1000 hp -motor MTU -transmisión Friedrichshafen, sistema IR de alerta y protección QBN.
m 60 y algun m 48

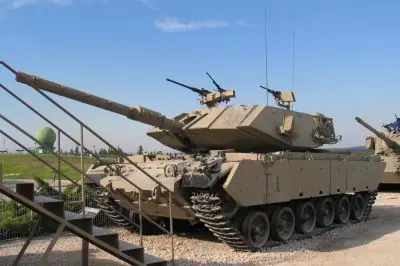

m 60 sabra en una exhibicion israeli
El prototipo fue terminado y aprobado en mayo de 2006. Varios otros prototipos han sido evaluados en Israel y Turquía como parte del contrato de US$ 688 millones. El programa de modernización M60A1 en la fase de la modernización en masa. El proyecto finalizará en abril de 2009. El resto de los tanques M60 es probable que podrán someterse al mismo proceso de actualización con una mayor participación de las empresas turcas, tras la finalización de la actualización de las primeras 170 tanques. Oficiales del ejército israelí describieron al nuevo Sabra M60A1 Turco, de configuración M60T como "un tanque totalmente diferente"
El M60T, como ha sido denominado en Turquia, es en realidad un Sabra israelí. El programa de mejora es muy profundo e incorpora elementos del Merkava Mk-III. El FCS es un modelo Knight producido por El-OP y Elbit, mucho más moderno que el del M60A3.
El FCS Knight dispone de una cámara térmica integrada en la dirección de tiro, que está estabilizada en 2 ejes. El telémetro laser mide distancias hasta casi 10 kms con un error de +/-5 metros. La magnificación de de x8 para el visor de día y x5.3 para el nocturno. El comandante puede seleccionar blancos, y aunque no disponde de un termal, tiene la imagen del utilizado por el artillero.
La potencia de fuego aumenta considerablemente. El M60T monta un cañón de 120mm IMI MG253, en total puede llevar hasta 42 proyectiles de diferentes tipos. El ejército turco todavía no ha decidido cual será el HEAT-MP a utilizar. El APFDS será de origen alemán y ya se ha firmado un contrato al respecto.
La movilidad y protección tambien han sido mejoradas. El motor es un 1000CV MTU 881 diesel con una transmisión automática Renk 30. Esta modificación compensa el aumento de peso y facilita la conducción. El radio peso/potencia es de unos 18CV/ton, inferior a la de los modelos más modernos pero suficiente. La velocidad máxima es de 55 km/h. La coraza ha sido repotenciada utilizando aplicados compuestos, aunque se desconoce su composición. Algunas fuentes comentan que es un blindaje más optimizado frente a proyectiles HEAT, utilizados por la mayoría de misiles anticarro.
Especificaciones:
Tipo: Tanque de batalla
Origen: Israel - Turquía
Fabricante: Otokar
Usuario: Turquía
Producción: 170
Derivado del M-60
Peso: 59 toneladas
Longitud: 6,95 m
Ancho: 4,05 m
Altura: 3,37 m
Tripulación: 3
Armamento: 1 cañón de 120 mm de anima lisa, 1 ametralladora coaxial M240, otra MG3 A1 de 7,62 mm, 1 ametralladora de 12,7 mm y mortero interno de 60 mm
Motor: Turbo diesel MTU 881 KA-501 de +1000 HP
Relación potencia / peso: 16,95 HP/ton
Transmisión: Renk 304S
Suspensión: Independiente
Autonomía: +450 Km
Velocidad: +55 Km/h
El 7 de abril, el Mando de las Fuerzas Terrestres Turcas (Türk Kara Kuvvetleri Komutanl???) tomó posesión de los últimos ejemplares de los 170 carros de combate General Dynamics M60A1 Patton modernizados y redenominados como M60T, según el contrato adjudicado a Israel Military Industries por 700 millones de dólares firmado en marzo de 2002 y llevado a cabo en las instalaciones del 2º Centro de Mantenimiento Principal en Kayseri.
Ha consistido en la instalación de un motor MTU Friedrichshafen/MTU Motor Türbin Sanayi ve Ticaret 881Ka 501, una transmisión automática Renk RK 304, una pieza de 120 mm. producida por Makina ve Kimya Endüstrisi Kurumu, paneles de blindaje reactivos, sistema de visión Knight III de Elbit Systems Electro-optics-Elop y Aselsan Elektronik Sanayi ve Ticaret y un dispositivo de control y estabilización de la torre, haciéndolo muy similar al Sabra MK2. En noviembrede 2009 concluyó la modernización de 171 KMW Leopard 1A1/A1A4 con el sistema Volkan FCS de Aselsan Elektronik Sanayi ve Ticaret
Algo parecido a lo ocurrido con los chasis t 55 , el sabra ha sido ofrecido a varios paises que ya cuentan con armamento norteamericano y un presupuesto limitado como colombia
El ejército colombiano está estudiando la compra de entre 40 y cincuenta tanques de origen estadounidense M-60 modernizados al estándar SABRA III por ISRAEL MILITARY INDUSTRIES (IMI), como alternativa a la compra de los LECLERC ofrecidos por Francia. Según fuentes locales, la oferta de los tanques israelíes ha ganado terreno, debido al alto precio puesto a los LECLERC por la Dirección de Material del ministerio de Defensa de Francia y el fabricante francés NEXTER, que refaccionaría y modernizaría esos tanques antes de su entrega a Colombia.
El SABRA III es básicamente un M-60 A3, fabricado en Estados Unidos por GENERAL DYNAMICS, y posteriormente modernizado por IMI mediante la incorporación de un nuevo cañón de 120mm y otros refinamientos avanzados en lo referente al sistema de dirección de tiro, protección y tracción.
La empresa pública Israel Military Industries (IMI) y la turca Aselsan, cuyo socio principal son las Fuerzas Armadas turcas, han presentado conjuntamente a Colombia una oferta de carros de combate M60 A3 modernizados al estándar Sabra III, informaron fuentes del sector.
fuentes y off topic
link:
para ver en pantalla completa
link:

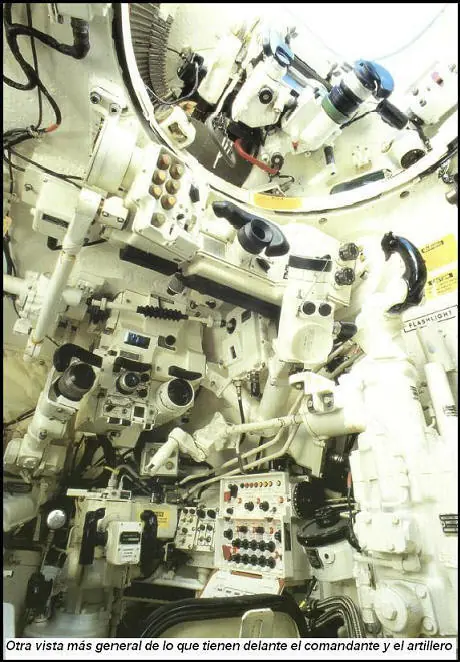

estudio tecnico muy pormenorizado con imagenes del interior
