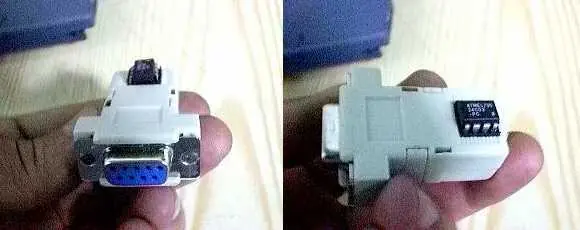

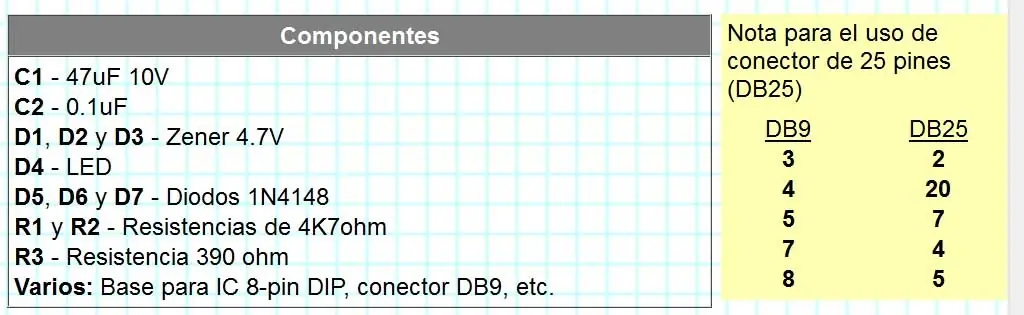

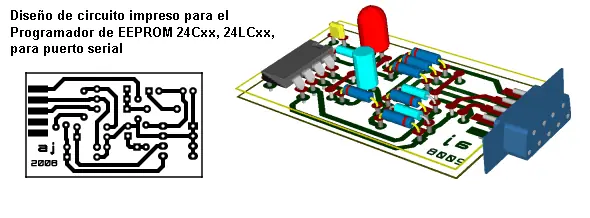

Programador de EEPROM 24Cxx, 24LCxx, 24Wxx...
Versión para puerto serial
Si ya sabes lo difícil que es conseguir una memoria especifica para un TV, del cual te piden modelos y chasis del aparato, este proyecto te puede venir como anillo al dedo, si te lo digo yo, que bastante había sufrido por estos inconvenientes, el detalle está, en la dedicación que pongas en grabar los datos de los TV con EEPROM (Electrically Erasable Programmable Read-Only Memory) que te lleguen al Taller de aquí que tengas buena base de datos y poder después programar tu mismo tus memoria y no tener que pagar dos veces por esos eeprom que por cierto bastante caros que los vende los servicios autorizados.

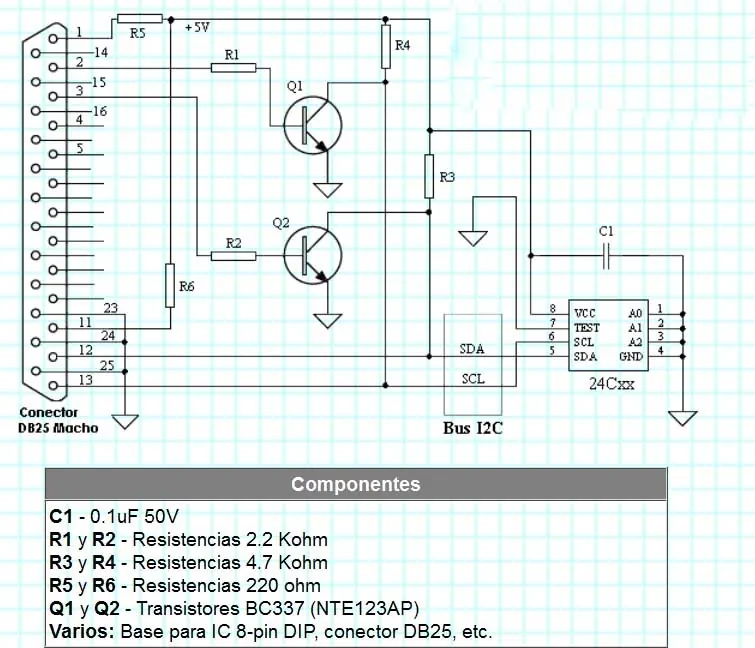

Programador de EEPROM 24Cxx, 24LCxx, 24Wxx, ...
Versión para puerto paralelo
Ante todo quiero hacer un sincero reconocimiento a Abraham Herrera, por que gracias a él, conocí por primera vez que existía el medio de encararnos a esa "nueva" tecnología con la ayuda del PC.
Esta es una versión para LPT1 o "puerto paralelo" del Programador de EEPROM (24C..., 24LC... y 24W...)

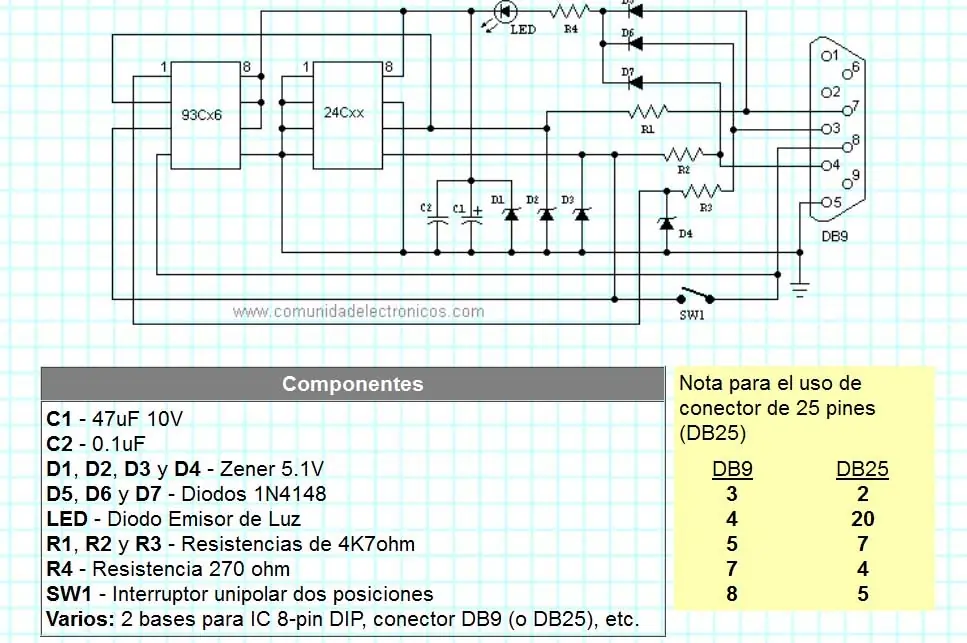

Programador de EEPROM 24Cxx, 24LCxx, 24Wxx y 93Cx6, NMC93x6
Para puerto serial
Partiendo del diseño de Abraham Herrera, del programador (clonador o copiador) para EEPROM de tipo 24Cxx, incorporando algunos componentes, se logra un circuito que permite programar también las memorias del tipo 93Cx6.
El diseño no necesita mayores explicaciones, excepto en lo referente a SW1. Este interruptor debe estar cerrado (ON) cuando se utilice con memorias 24Cxx, y abierto (OFF) cuando se utilice con las del tipo 93Cx6.
No olvidar, seleccionar también el tipo de memoria correcto, en el programa que esté utilizando.

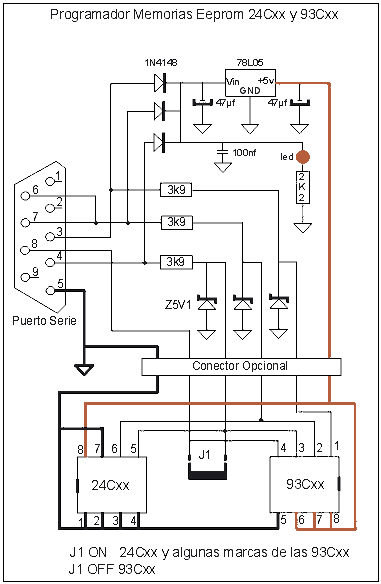

Programador de EEPROM 24Cxx, 24LCxx, 24Wxx y 93Cxx, NMC93xx, para puerto serial
Esta versión mejora el desempaño con memorias del tipo 93Cxx de algunas marcas, también sirve para las del tipo 85Cxx.
Algunas marcas de las 93Cxx, es necesario borrarlas primero antes de regrabarlas con J1 en ON, ya que con J1 en OFF a veces no las graba.
Para borrarlas bien, se utiliza el Pony-Prog que tiene la herramienta para tal fin Versiones 2.05a Beta o la 2.06c Beta. No con las versiones que tienen en (Utilidades Borrar buffer).
