2.1.
La topología de una red define únicamente la distribución del cable que interconecta los diferentes ordenadores, es decir, es el mapa de distribución del cable que forma la intranet.
Define cómo se organiza el cable de las estaciones de trabajo. A la hora de instalar una red, es importante seleccionar la topología más adecuada a las necesidades existentes.
Hay una serie de factores a tener en cuenta a la hora de decidirse por una topología de red concreta y son:[/b]
- La distribución de los equipos a interconectar.
- El tipo de aplicaciones que se van a ejecutar.
- La inversión que se quiere hacer.
- El costo que se quiere dedicar al mantenimiento y actualización de la red local.
- El tráfico que va a soportar la red local.
- La capacidad de expansión. Se debe diseñar una intranet teniendo en cuenta la escalabilidad.
- La topología.
- El método de acceso al cable.
- Protocolos de comunicaciones.
Actualmente la topología está directamente relacionada con el método de acceso al cable, puesto que éste depende casi directamente de la tarjeta de red y ésta depende de la topología elegida.

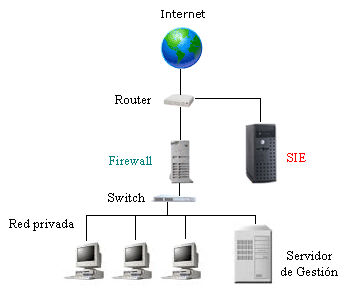

2.1.1. Topología física
Es la forma en la que el cableado se realiza en una red. Existen tres topologías físicas puras:

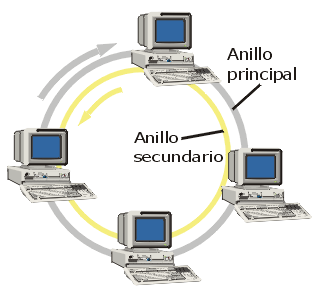

- Topología en anillo.
- Topología en bus.

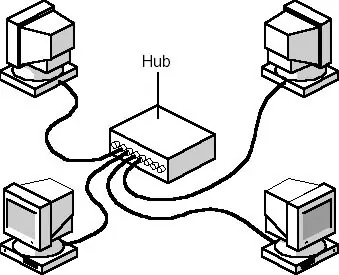

- Topología en estrella.
Existen mezclas de topologías físicas, dando lugar a redes que están compuestas por más de una topología física.
Existen topologías lógicas definidas:
- Topología anillo-estrella: implementa un anillo a través de una estrella física.
- Topología bus-estrella: implementa una topología en bus a través de una estrella física.
INTRODUCCIÓN
Las redes de transmisión pueden mantener comunicados simultáneamente a dos o mas usuarios, por lo que cuando se trata de compartir datos, las posibilidades son ilimitadas.
Pero, para compartir datos en forma óptima, se necesita que cada uno de los componente de la red, este correctamente conectado a ella.
Para tal efecto se utilizan diferentes medios físicos de transmisión, en los cuales se ahondará en este informe.
MEDIOS FÍSICOS DE TRANSMISIÓN DE DATOS
El medio físico viene a ser básicamente el "cable" que permite la comunicación y transmisión de datos, y que define la transmisión de bits a través de un canal. Esto quiere decir que debemos asegurarnos que cuando un punto de la comunicación envía un bit 1, este se reciba como un bit 1, no como un bit 0.
Para conectar físicamente una red se utilizan diferentes medios de transmisión.
A continuación veremos cómo se trabaja con los medios de transmisión en las redes LAN, en donde por lo general se utilizan cables.
El cableado de la red
El cable es el medio a través del cual fluye la información a través de la red. Hay distintos tipos de cable de uso común en redes LAN. Una red puede utilizar uno o más tipos de cable, aunque el tipo de cable utilizado siempre estará sujeto a la topología de la red, el tipo de red que utiliza y el tamaño de esta.
Estos son los tipos de cable más utilizados en redes LAN:

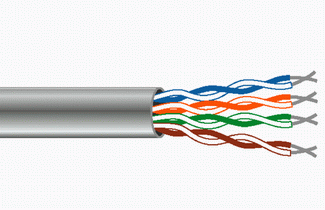

Cable de par trenzado sin apantallar
Este tipo de cable es el más utilizado. Tiene una variante con apantallamiento pero la variante sin apantallamiento suele ser la mejor opción para una PYME.
La calidad del cable y consecuentemente la cantidad de datos que es capaz de transmitir varían en función de la categoría del cable. Las categorías van desde el cable de teléfono, que solo transmite la voz humana, a el cable de categoría 5 capaz de transferir 100Megabytes por segundo.
Categorías UTP
TipoUso
Categoría1Voz (Cable de teléfono)
Categoría 2Datos a 4 Mbps
Categoría 3Datos a10 Mbps
Categoría 4Datos a 20 Mbps/16 Mbps
Categoría 5Datos a 100 Mbps
La diferencia entre las distintas categorías es la tirantez. A mayor tirantez mayor capacidad de transmisión de datos. Se recomienda el uso de cables de Categoría 3 o 5 para la implementación de redes en PYMES (pequeñas y medianas empresas). Es conveniente sin embargo utilizar cables de categoría 5 ya que estos permitirán migraciones de tecnologías 10Mb a tecnología 100 Mb.
Conector UTP
El estándar para conectores de cable UTP es el RJ-45. Se trata de un conector de plástico similar al conector del cable telefónico. La siglas RJ se refieren al estándar Registred Jack, creado por la industria telefónica. Este estándar define la colocación de los cables en su pin correspondiente.
Conector RJ-45
Cable de par trenzado apantallado
Una de las desventajas del cable UTP es que es susceptible a las interferencias eléctricas. Para entornos con este problema existe un tipo de cable UTP que lleva apantallamiento, esto es, protección contra interferencias eléctricas.
Cable Coaxial
El cable coaxial contiene un conductor de cobre en su interior. Este va envuelto en un aislante para separarlo de un apantallado metálico con forma de rejilla que aísla el cable de posibles interferencias externas.
Cable Coaxial
Aunque la instalación del cable coaxial es más complicada que la del UTP, este tiene un alto grado de resistencia a las interferencias. Por otra parte también es posible conectar distancias mayores que con los cables de par trenzado. Existen dos tipos de cable coaxial, el fino y el grueso conocidos como thin coaxial y thick coaxial.
Con frecuencia se pueden escuchar referencias al cable coaxial fino como thinnet o 10Base2. Esto hace referencia a una red de tipo Ethernet con un cableado coaxial fino, donde el 2 significa que el mayor segmento posible es de 200 metros, siendo en la práctica reducido a 185 m.
El cable coaxial es muy popular en las redes con topología de BUS.
Con frecuencia se pueden escuchar referencias al cable coaxial grueso como thicknet o 10Base5. Esto hace referencia a una red de tipo Ethernet con un cableado coaxial grueso, donde el 5 significa que el mayor segmento posible es de 500 metros.
El cable coaxial grueso tiene una capa plástica adicional que protege de la humedad al conductor de cobre. Esto hace de este tipo de cable una gran opción para redes de BUS extensas, aunque hay que tener en cuenta que este cable es difícil de doblar.
Conector para cable coaxial
El más usado es el conector BNC.
BNC son las siglas de Bayone-Neill-Concelman. Los conectores BNC pueden ser de tres tipos: normal, terminadores y conectores en T.
Cable de fibra óptica
El cable de fibra óptica consiste en un centro de cristal rodeado de varias capas de material protector. Lo que se transmite no son señales eléctricas sino luz con lo que se elimina la problemática de las interferencias. Esto lo hace ideal para entornos en los que haya gran cantidad de interferencias eléctricas. También se utiliza mucho en la conexión de redes entre edificios debido a su inmunidad a la humedad y a la exposición solar.
Con un cable de fibra óptica se pueden transmitir señales a distancias mucho mayores que con cables coaxiales o de par trenzado. Además, la cantidad de información capaz de transmitir es mayor por lo que es ideal para redes a través de las cuales se desee llevar a cabo videoconferencia o servicios interactivos. El coste es similar al cable coaxial pero las dificultades de instalación y modificación son mayores. En algunas ocasiones escucharemos 10BaseF como referencia a este tipo de cableado.
Características de la fibra óptica
El aislante exterior está hecho de teflón o PVC.
Fibras Kevlar ayudan a dar fuerza al cable y hacer más difícil su ruptura.
Cable de fibra óptica
Se utiliza un recubrimiento de plástico para albergar a la fibra central.
El centro del cable está hecho de cristal o de fibras plásticas.
Conectores para fibra óptica
El conector de fibra óptica más utilizado es el conector ST. Tiene una apariencia similar a los conectores BNC. También se utilizan, cada vez con más frecuencia conectores SC, de uso mas fácil
Conectores y adaptadores para la fibra óptica
Resumen de tipos de cables
EspecificaciónTipo de CableLongitud Máxima
10BaseTU T P100 mts.
10Base2Coaxial
Delgado185 mts.
10Base5Coaxial
grueso500 mts.
10BaseFFibra Óptica2000 mts.

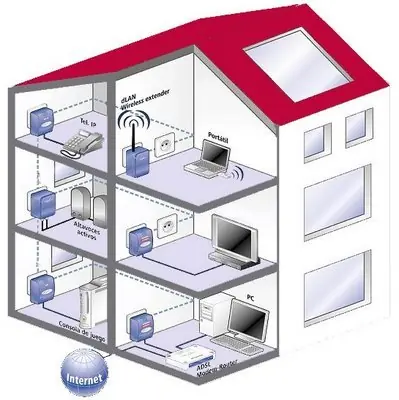

Redes LAN sin cableado
No todas las redes se implementan sobre un cableado. Existen redes que utilizan señales de radio de alta frecuencia o haces infrarrojos para comunicarse. Cada punto de la red tiene una antena desde la que emite y recibe. Para largas distancias se pueden utilizar teléfonos móviles o satélites.
Este tipo de conexión está especialmente indicada para su uso con portátiles o para edificios viejos en los que es imposible instalar un cableado.
Las desventajas de este tipo de redes es sus altos costes, su susceptibilidad a las interferencias electromagnéticas y la baja seguridad que ofrecen. Además son más lentas que las redes que utilizan cableado.
Hemos visto los medios más comunes de transmisión de datos en las redes LAN, ahora veremos los medios mas comunes en las redes WAN
REDES DE ÁREA EXTENDIDA, WAN
Para redes de área extendida (WAN), los medios físicos de transmisión comunes son:
COMUNICACIÓN POR MICROONDAS.
Microondas se llaman las ondas de radio que van de una antena parabólica a otra, sirven básicamente para comunicaciones de vídeo o telefónicas. La movilidad que pueden caracterizar estos equipos y el ahorro económico que produce el hecho de no tender cable a cada sitio en que quiera enviarse o recibir la información hace de esta técnica una de las más usadas para comunicaciones móviles.
Uno de los inconvenientes de la transmisión vía microondas es que las comunicaciones se ven afectadas por el estado del clima.
COMUNICACIÓN POR SATÉLITE.
Los satélites de comunicación son enormes repetidores de microondas localizados en el cielo. Están constituidos por uno o más dispositivos recepto-transmisores, cada uno de los cuales capta y re-transmite la señal de microondas . El flujo dirigido hacia abajo puede ser muy amplio y cubrir una parte significativa de la superficie de la tierra, o bien puede ser estrecho y cubrir un área de cientos de kilómetros de diámetro.
Los satélites de comunicación tienen varias propiedades que son completamente diferentes de las que presentan los enlaces terrestres punto a punto. Por ejemplo, aún cuando las señales que van o vienen del satélite viajan a la velocidad de la luz (300.000 Km/s), éstas introducen un retardo substancial al recorrer la distancia total como consecuencia del tiempo que tarda la información en ir y venir.
Conclusión
Como hemos visto, existen diferentes tipos de medios de transmisión de datos que permiten la implementación de redes.
El medio de transmisión que se utilice va a depender exclusivamente de el tipo de red que se pretenda crear y del dinero que se tenga presupuestado gastar.
Pero en cualquier caso la creación de redes va a ir orientada a satisfacer una necesidad básica de la humanidad, que es comunicarse.
- Red de transmisión de datos: Se denomina red al conjunto de equipos informáticos que se encuentran comunicados físicamente entre sí, con el fin de compartir datos.
- Redes LAN: (local área network) red de área local, son redes que se encuentran en un espacio físico limitado, (como al interior de un edificio)
y por lo tanto cada uno de los equipos que la componen, no se encuentran tan separados unos de otros.
- Rede WAN: (wide área network) red de área extendida, son redes que se encuentran en un espacio físico mucho mas grande que las redes LAN por lo que se deben utiliza medios de transmisión diferentes.
- Apantallamiento: especie de malla metálica con la que se recubre un cable, con el fin de proteger al cable de posibles interferencias externas.
- Topología de red: Es la forma física en que las computadoras están unidos unos a otros.
- Bit: Binary Digit. Digito Binario. Unidad mínima de información, puede tener dos estados: encendido (1) ó apagado (0).
-Byte: corresponde a 8 bits
-Kilobytes: corresponde a 1024 bytes
-Mb: corresponde a 1024 kilobytes
- Mbps: megabyte por segundo corresponde a la cantidad de megabytes que se pueden transmitir en el lapso de un segundo.
- UTP : Unshielded Twisted Pair, que quiere decir cable de par trenzado sin apantallar
2.3 ELABORAR CABLES DE RED
Pasos para elaborar cables de red

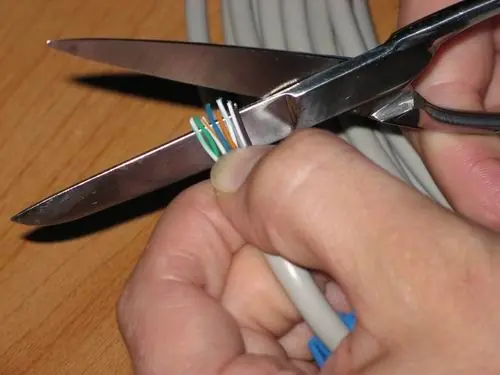

1. Bueno lo siguiente es coger la punta del cable UTP y pelarlo hasta que quede de la forma adecuada para trabajar, Importante tener cuidado de no picar los cables:
2. Ubicamos los colores del cable de acuerdo a la norma que deseas trabajar y con el corta frio cortamos parejo nuestro cable.
3. Procedemos después a ingresar el cable al Rj45 procurar que la punta de los cables queden Bien adentro de lo contrario el cable no nos servirá.

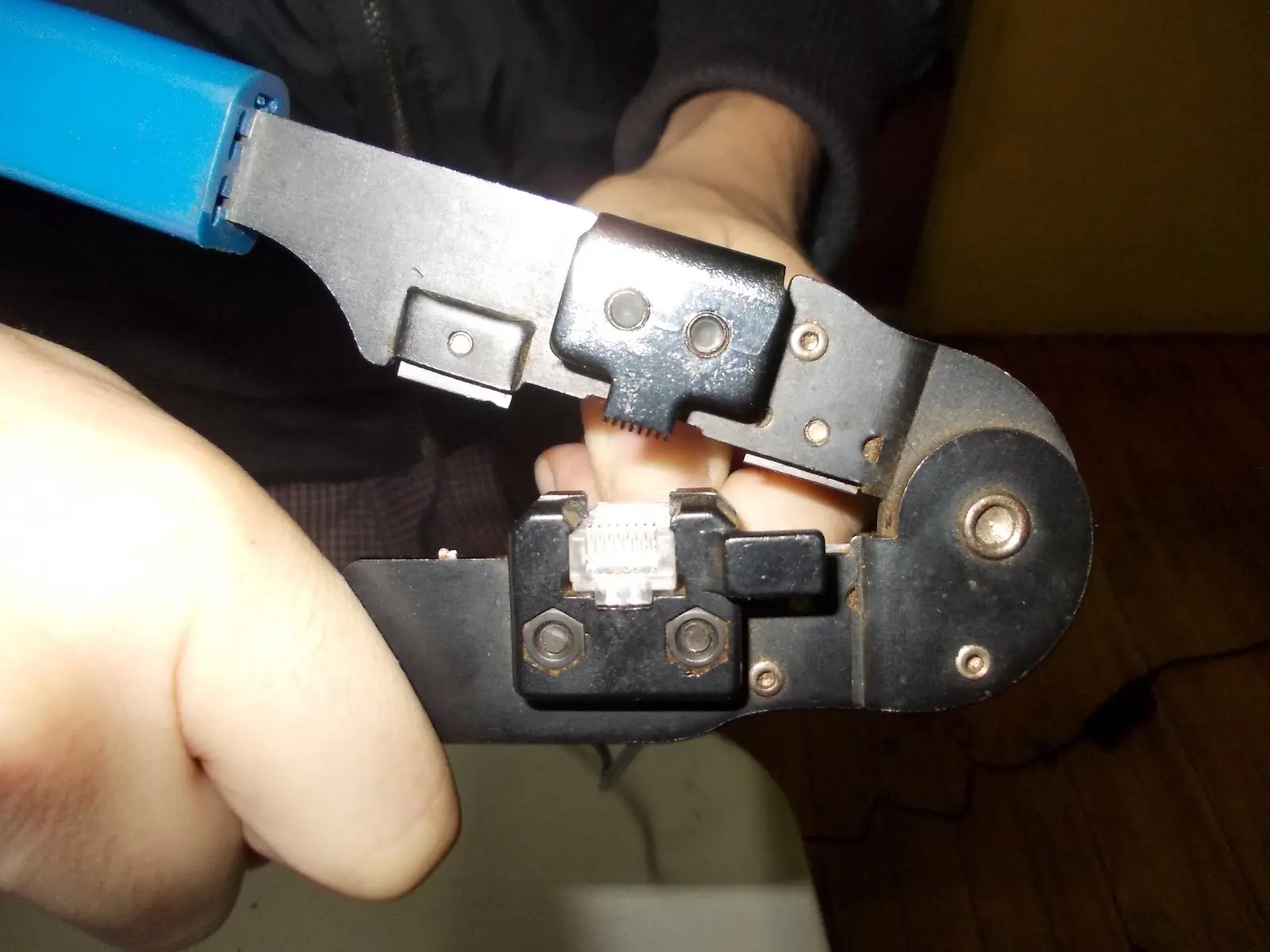

4. Finalmente Pinchamos el cable
5. Nuestro resultado será un cable listo para generar conexión.
Por ultimo utilizar el Tester para verificar que funcionen los cables.
Nombre:Jairo Lopez Lopez
Alondra Lizeth Ibarra Rosas
Curso: sexto "H" Informática
Tema:como pinchar un cable UTP
Conseguir los siguientes materiales:
cable UTP categoría 5 a 6
conectores RJ45
estilete
como primer paso cojeemos el cable UTP y con ayuda del estilete le quitamos el recubrimiento del cable para poder ser visibles los cables que se encuentra dentro del mismo
luego desenredamos a los cables y comenzamos a dar un orden el cual se llama conexiones directa este orden es el siguiente:
naranja blanco
naranja
verde blanco
azul
azul blanco
verde
café blanco
café
después de colocar el orden los cables los juntamos e introducimos en los conectores hasta darnos cuenta que todos los puntos tocan el final caso contrario.
se debe igualar a una misma altura todo y proseguir a lo antes ya mencionado
Capacidad de Transmicion
Esta clasificación se refiere a la capacidad de información y velocidad que viaja a través de la red.se aplica principalmente las redes WAN o MAN que son las que cuentan con mayores recursos financieros para la mayor invercion en medidas de comunicación con anchos de banda mayores a los convencionales;actualmente existen dos capacidades de trasmicion.
Simple
se refiere a las redes que utilizan medios de comunicación tradicionales,que no rebasan los 100 mbps es su velocidad de trasmicion ya que tiene limitables en cuanto a las distancias entre nodos (máximo 100m).
este tipo de redes proporcionan mayor estabilidad en el flujo de información, precisamente por sus características y requieren de mayor inversión por el costo moderado de los elementos que necesitan por su instalación.
Banda Ancha
son redes que regularmente están destinadas al transporte de información en audio y vídeo que requieren de cambio simultaneo de execo de información ya sea por la cantidad de usuarios o por el tamaño de la información.
el costo de los elementos requeridos para este tipo de redes es mayor, y por ello no se utilizan en redes pequeñas; su uso se limita a redes MAN o WAN donde las distancias y la cantidad de usuarios justifica la inversión de elementos mas confusos.
Durante el diseño de redes, se debe decidir si serán publicas o privadas, es decir, se debe especificar si cualquier persona podría utilizar los recursos de la red,agregando su computadora como un nodo.por ello solo es necesario asignar los permisos de acceso y uso de la red.de cada estación de trabajo actividad que debe realizar únicamente el administrador de la red.
En el caso de las redes cableados no es tan sencillo agregar un nodo sin la autorización del administrador, pues se requiere enchufar el cable de red a uno de los concentradores y regularmente se ubican en sitios de acceso controlado en las redes inalambricas es mas simple, pues únicamente se requiere de una computadora.
Hablaremos en español,con nuestra propia voz, 30 minutos,sobre la forma de evaluar del profesor Ferez, uno hablara mientras otro escucha para que el otro proceso de la información y afirme si esta bien dirigido para Alondra.
Arquitectura de red
Las redes se integran con varios componentes que trabajan juntos para que sea funcional. entre los componentes se encuentran elementos de hardware como las tarjetas de red. los cables, los conectores concentradores y las computadoras; estos son fabricados por diferentes empresas.
Regularmente cuando una empresa desarrolla un elemento de red. lo hacia con sus propias tecnologías; estos provocan conflictos cuando se utilizaban elementos de red fabricados por diferentes empresas por ello fue necesario que los fabricantes se pusieran de acuerdo para que cada componente trabajara e interactuaba con los demás, independientemente de la empresa que lo hubiera desarrollado.
Así surgieron los estándares que especifican la forma de conectar componentes de hardware
en las redes y como se deben comunicar dichos componentes.
Las arquitecturas de red especifica el modo como se encuentra una red (el tipo de cable, la tarjeta de red que debe utilizar.las distancias máximas entre computadoras y como se comunicaran los elementos que la componen). se desarrollan tres estándares o arquitecturas respaldadas por el IEEE(Instituto de Ingenieros Eléctricos y Electrónicos) y el ANSI(Instituto Nacional de Estándares Americanos).
*Arcnet
*Token Ring
*Ethernet
Arcnet
es un sistema desarrollado en 198 por la empresa datapoint, sus especificaciones indica que se debe utilizar cable coaxial que permite comunicarse a velocidades de Mbits pero no presenta errores en el envió de información, por lo que la velocidad es constante y permite longitudes hasta 609 metros entre computadoras.
Al ser una arquitectura con casi 30 años de antigüedad,es prácticamente imposible conseguir los elementos de red con las especificaciones de aquel momento, por lo que actualmente esta en desuso.
Token Ring
En 1985,IBM anuncio la arquitectura de red local mas sofisticada. la token ring es arquitectura de red donde las computadoras son conectadas por cable coaxite mediante un anillo virtual.
Token Ring utiliza un testigo (token) que va pasando de computadora en computadora por el cable de la red y solo la computadora que tiene el testigo puede evitar información; si la computadora donde se encuentra el testigo no tiene información para enviar, el testigo pasa a la siguiente computadora. las computadoras deben conocer las direcciones de las estaciones que se encuentran antes y después de ellas en el anillo virtual para poder enviarles información, por ello es necesario que las colecciones o las incorporaciones sean notificadas.
La velocidad a la que se trasmite en esta arquitectura de red es de 16 Mbps; de esta forma, los usuarios no nota que se debe esperar al testigo que su computadora pueda enviar o recibir información de la red.
Al igual que Arcent, Token Ring esta actualmente en desuso debido al desarrollo de nuevos componentes que permiten mayor velocidad en la transmicion de información y que no fueron considerados para estas arquitecturas.

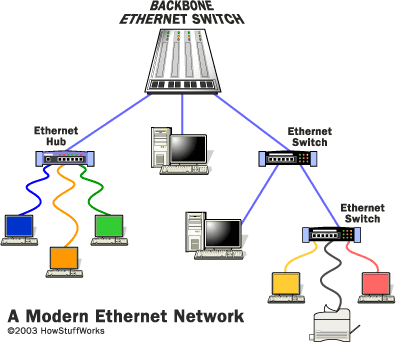

Ethernet
Es una arquitectura desarrollada originalmente por xerox y Dec como propuesta para resolver el problema de cableado de redes. el nombre ethernet proviene de la palabra ether (eter),refiriéndose a un material que supuesta mente llena el espacio y actúa como soporte para que la energía fluya a través del universo.
Esta arquitectura especifica la forma como las computadoras envían y revisen datos a través del cable de la red. fue diseñada para trabajar a velocidades de 10 Mbps, pero es la única arquitectura que a sido actualizada ahora permite trabajar a los 100 Mbps, 1 Gbps o 10 Gbps.
Ethernet es la arquitectura mas utilizada en redes pequeñas.
La topología de una red define únicamente la distribución del cable que interconecta los diferentes ordenadores, es decir, es el mapa de distribución del cable que forma la intranet.
Define cómo se organiza el cable de las estaciones de trabajo. A la hora de instalar una red, es importante seleccionar la topología más adecuada a las necesidades existentes.
Hay una serie de factores a tener en cuenta a la hora de decidirse por una topología de red concreta y son:[/b]
- La distribución de los equipos a interconectar.
- El tipo de aplicaciones que se van a ejecutar.
- La inversión que se quiere hacer.
- El costo que se quiere dedicar al mantenimiento y actualización de la red local.
- El tráfico que va a soportar la red local.
- La capacidad de expansión. Se debe diseñar una intranet teniendo en cuenta la escalabilidad.
No se debe confundir el término topología con el de arquitectura. La arquitectura de una red engloba:
- La topología.
- El método de acceso al cable.
- Protocolos de comunicaciones.
Actualmente la topología está directamente relacionada con el método de acceso al cable, puesto que éste depende casi directamente de la tarjeta de red y ésta depende de la topología elegida.
2.1.1. Topología física
Es la forma en la que el cableado se realiza en una red. Existen tres topologías físicas puras:
- Topología en anillo.
- Topología en bus.
- Topología en estrella.
Existen mezclas de topologías físicas, dando lugar a redes que están compuestas por más de una topología física.
2.1.1. A) Topología lógica
[/color] Es la forma de conseguir el funcionamiento de una topología física cableando la red de una forma más eficiente.
Existen topologías lógicas definidas:
- Topología anillo-estrella: implementa un anillo a través de una estrella física.
- Topología bus-estrella: implementa una topología en bus a través de una estrella física.
2.2 MEDIOS DE TRANSMISION FISICA
[/color][/color]
INTRODUCCIÓN
Las redes de transmisión pueden mantener comunicados simultáneamente a dos o mas usuarios, por lo que cuando se trata de compartir datos, las posibilidades son ilimitadas.
Pero, para compartir datos en forma óptima, se necesita que cada uno de los componente de la red, este correctamente conectado a ella.
Para tal efecto se utilizan diferentes medios físicos de transmisión, en los cuales se ahondará en este informe.
MEDIOS FÍSICOS DE TRANSMISIÓN DE DATOS
El medio físico viene a ser básicamente el "cable" que permite la comunicación y transmisión de datos, y que define la transmisión de bits a través de un canal. Esto quiere decir que debemos asegurarnos que cuando un punto de la comunicación envía un bit 1, este se reciba como un bit 1, no como un bit 0.
Para conectar físicamente una red se utilizan diferentes medios de transmisión.
A continuación veremos cómo se trabaja con los medios de transmisión en las redes LAN, en donde por lo general se utilizan cables.
El cableado de la red
El cable es el medio a través del cual fluye la información a través de la red. Hay distintos tipos de cable de uso común en redes LAN. Una red puede utilizar uno o más tipos de cable, aunque el tipo de cable utilizado siempre estará sujeto a la topología de la red, el tipo de red que utiliza y el tamaño de esta.
Estos son los tipos de cable más utilizados en redes LAN:
Cable de par trenzado sin apantallar
Este tipo de cable es el más utilizado. Tiene una variante con apantallamiento pero la variante sin apantallamiento suele ser la mejor opción para una PYME.
La calidad del cable y consecuentemente la cantidad de datos que es capaz de transmitir varían en función de la categoría del cable. Las categorías van desde el cable de teléfono, que solo transmite la voz humana, a el cable de categoría 5 capaz de transferir 100Megabytes por segundo.
Categorías UTP
TipoUso
Categoría1Voz (Cable de teléfono)
Categoría 2Datos a 4 Mbps
Categoría 3Datos a10 Mbps
Categoría 4Datos a 20 Mbps/16 Mbps
Categoría 5Datos a 100 Mbps
La diferencia entre las distintas categorías es la tirantez. A mayor tirantez mayor capacidad de transmisión de datos. Se recomienda el uso de cables de Categoría 3 o 5 para la implementación de redes en PYMES (pequeñas y medianas empresas). Es conveniente sin embargo utilizar cables de categoría 5 ya que estos permitirán migraciones de tecnologías 10Mb a tecnología 100 Mb.
Conector UTP
El estándar para conectores de cable UTP es el RJ-45. Se trata de un conector de plástico similar al conector del cable telefónico. La siglas RJ se refieren al estándar Registred Jack, creado por la industria telefónica. Este estándar define la colocación de los cables en su pin correspondiente.
Conector RJ-45
Cable de par trenzado apantallado
Una de las desventajas del cable UTP es que es susceptible a las interferencias eléctricas. Para entornos con este problema existe un tipo de cable UTP que lleva apantallamiento, esto es, protección contra interferencias eléctricas.
Cable Coaxial
El cable coaxial contiene un conductor de cobre en su interior. Este va envuelto en un aislante para separarlo de un apantallado metálico con forma de rejilla que aísla el cable de posibles interferencias externas.
Cable Coaxial
Aunque la instalación del cable coaxial es más complicada que la del UTP, este tiene un alto grado de resistencia a las interferencias. Por otra parte también es posible conectar distancias mayores que con los cables de par trenzado. Existen dos tipos de cable coaxial, el fino y el grueso conocidos como thin coaxial y thick coaxial.
Con frecuencia se pueden escuchar referencias al cable coaxial fino como thinnet o 10Base2. Esto hace referencia a una red de tipo Ethernet con un cableado coaxial fino, donde el 2 significa que el mayor segmento posible es de 200 metros, siendo en la práctica reducido a 185 m.
El cable coaxial es muy popular en las redes con topología de BUS.
Con frecuencia se pueden escuchar referencias al cable coaxial grueso como thicknet o 10Base5. Esto hace referencia a una red de tipo Ethernet con un cableado coaxial grueso, donde el 5 significa que el mayor segmento posible es de 500 metros.
El cable coaxial grueso tiene una capa plástica adicional que protege de la humedad al conductor de cobre. Esto hace de este tipo de cable una gran opción para redes de BUS extensas, aunque hay que tener en cuenta que este cable es difícil de doblar.
Conector para cable coaxial
El más usado es el conector BNC.
BNC son las siglas de Bayone-Neill-Concelman. Los conectores BNC pueden ser de tres tipos: normal, terminadores y conectores en T.
Cable de fibra óptica
El cable de fibra óptica consiste en un centro de cristal rodeado de varias capas de material protector. Lo que se transmite no son señales eléctricas sino luz con lo que se elimina la problemática de las interferencias. Esto lo hace ideal para entornos en los que haya gran cantidad de interferencias eléctricas. También se utiliza mucho en la conexión de redes entre edificios debido a su inmunidad a la humedad y a la exposición solar.
Con un cable de fibra óptica se pueden transmitir señales a distancias mucho mayores que con cables coaxiales o de par trenzado. Además, la cantidad de información capaz de transmitir es mayor por lo que es ideal para redes a través de las cuales se desee llevar a cabo videoconferencia o servicios interactivos. El coste es similar al cable coaxial pero las dificultades de instalación y modificación son mayores. En algunas ocasiones escucharemos 10BaseF como referencia a este tipo de cableado.
Características de la fibra óptica
El aislante exterior está hecho de teflón o PVC.
Fibras Kevlar ayudan a dar fuerza al cable y hacer más difícil su ruptura.
Cable de fibra óptica
Se utiliza un recubrimiento de plástico para albergar a la fibra central.
El centro del cable está hecho de cristal o de fibras plásticas.
Conectores para fibra óptica
El conector de fibra óptica más utilizado es el conector ST. Tiene una apariencia similar a los conectores BNC. También se utilizan, cada vez con más frecuencia conectores SC, de uso mas fácil
Conectores y adaptadores para la fibra óptica
Resumen de tipos de cables
EspecificaciónTipo de CableLongitud Máxima
10BaseTU T P100 mts.
10Base2Coaxial
Delgado185 mts.
10Base5Coaxial
grueso500 mts.
10BaseFFibra Óptica2000 mts.
Redes LAN sin cableado
No todas las redes se implementan sobre un cableado. Existen redes que utilizan señales de radio de alta frecuencia o haces infrarrojos para comunicarse. Cada punto de la red tiene una antena desde la que emite y recibe. Para largas distancias se pueden utilizar teléfonos móviles o satélites.
Este tipo de conexión está especialmente indicada para su uso con portátiles o para edificios viejos en los que es imposible instalar un cableado.
Las desventajas de este tipo de redes es sus altos costes, su susceptibilidad a las interferencias electromagnéticas y la baja seguridad que ofrecen. Además son más lentas que las redes que utilizan cableado.
Hemos visto los medios más comunes de transmisión de datos en las redes LAN, ahora veremos los medios mas comunes en las redes WAN
REDES DE ÁREA EXTENDIDA, WAN
Para redes de área extendida (WAN), los medios físicos de transmisión comunes son:
COMUNICACIÓN POR MICROONDAS.
Microondas se llaman las ondas de radio que van de una antena parabólica a otra, sirven básicamente para comunicaciones de vídeo o telefónicas. La movilidad que pueden caracterizar estos equipos y el ahorro económico que produce el hecho de no tender cable a cada sitio en que quiera enviarse o recibir la información hace de esta técnica una de las más usadas para comunicaciones móviles.
Uno de los inconvenientes de la transmisión vía microondas es que las comunicaciones se ven afectadas por el estado del clima.
COMUNICACIÓN POR SATÉLITE.
Los satélites de comunicación son enormes repetidores de microondas localizados en el cielo. Están constituidos por uno o más dispositivos recepto-transmisores, cada uno de los cuales capta y re-transmite la señal de microondas . El flujo dirigido hacia abajo puede ser muy amplio y cubrir una parte significativa de la superficie de la tierra, o bien puede ser estrecho y cubrir un área de cientos de kilómetros de diámetro.
Los satélites de comunicación tienen varias propiedades que son completamente diferentes de las que presentan los enlaces terrestres punto a punto. Por ejemplo, aún cuando las señales que van o vienen del satélite viajan a la velocidad de la luz (300.000 Km/s), éstas introducen un retardo substancial al recorrer la distancia total como consecuencia del tiempo que tarda la información en ir y venir.
Conclusión
Como hemos visto, existen diferentes tipos de medios de transmisión de datos que permiten la implementación de redes.
El medio de transmisión que se utilice va a depender exclusivamente de el tipo de red que se pretenda crear y del dinero que se tenga presupuestado gastar.
Pero en cualquier caso la creación de redes va a ir orientada a satisfacer una necesidad básica de la humanidad, que es comunicarse.
Vocabulario técnico
- Red de transmisión de datos: Se denomina red al conjunto de equipos informáticos que se encuentran comunicados físicamente entre sí, con el fin de compartir datos.
- Redes LAN: (local área network) red de área local, son redes que se encuentran en un espacio físico limitado, (como al interior de un edificio)
y por lo tanto cada uno de los equipos que la componen, no se encuentran tan separados unos de otros.
- Rede WAN: (wide área network) red de área extendida, son redes que se encuentran en un espacio físico mucho mas grande que las redes LAN por lo que se deben utiliza medios de transmisión diferentes.
- Apantallamiento: especie de malla metálica con la que se recubre un cable, con el fin de proteger al cable de posibles interferencias externas.
- Topología de red: Es la forma física en que las computadoras están unidos unos a otros.
- Bit: Binary Digit. Digito Binario. Unidad mínima de información, puede tener dos estados: encendido (1) ó apagado (0).
-Byte: corresponde a 8 bits
-Kilobytes: corresponde a 1024 bytes
-Mb: corresponde a 1024 kilobytes
- Mbps: megabyte por segundo corresponde a la cantidad de megabytes que se pueden transmitir en el lapso de un segundo.
- UTP : Unshielded Twisted Pair, que quiere decir cable de par trenzado sin apantallar
2.3 ELABORAR CABLES DE RED
Pasos para elaborar cables de red
1. Bueno lo siguiente es coger la punta del cable UTP y pelarlo hasta que quede de la forma adecuada para trabajar, Importante tener cuidado de no picar los cables:
2. Ubicamos los colores del cable de acuerdo a la norma que deseas trabajar y con el corta frio cortamos parejo nuestro cable.
3. Procedemos después a ingresar el cable al Rj45 procurar que la punta de los cables queden Bien adentro de lo contrario el cable no nos servirá.
4. Finalmente Pinchamos el cable
5. Nuestro resultado será un cable listo para generar conexión.
Por ultimo utilizar el Tester para verificar que funcionen los cables.
Nombre:Jairo Lopez Lopez
Alondra Lizeth Ibarra Rosas
Curso: sexto "H" Informática
Tema:como pinchar un cable UTP
Conseguir los siguientes materiales:
cable UTP categoría 5 a 6
conectores RJ45
estilete
como primer paso cojeemos el cable UTP y con ayuda del estilete le quitamos el recubrimiento del cable para poder ser visibles los cables que se encuentra dentro del mismo
luego desenredamos a los cables y comenzamos a dar un orden el cual se llama conexiones directa este orden es el siguiente:
naranja blanco
naranja
verde blanco
azul
azul blanco
verde
café blanco
café
después de colocar el orden los cables los juntamos e introducimos en los conectores hasta darnos cuenta que todos los puntos tocan el final caso contrario.
se debe igualar a una misma altura todo y proseguir a lo antes ya mencionado
Capacidad de Transmicion
Esta clasificación se refiere a la capacidad de información y velocidad que viaja a través de la red.se aplica principalmente las redes WAN o MAN que son las que cuentan con mayores recursos financieros para la mayor invercion en medidas de comunicación con anchos de banda mayores a los convencionales;actualmente existen dos capacidades de trasmicion.
Simple
se refiere a las redes que utilizan medios de comunicación tradicionales,que no rebasan los 100 mbps es su velocidad de trasmicion ya que tiene limitables en cuanto a las distancias entre nodos (máximo 100m).
este tipo de redes proporcionan mayor estabilidad en el flujo de información, precisamente por sus características y requieren de mayor inversión por el costo moderado de los elementos que necesitan por su instalación.
Banda Ancha
son redes que regularmente están destinadas al transporte de información en audio y vídeo que requieren de cambio simultaneo de execo de información ya sea por la cantidad de usuarios o por el tamaño de la información.
el costo de los elementos requeridos para este tipo de redes es mayor, y por ello no se utilizan en redes pequeñas; su uso se limita a redes MAN o WAN donde las distancias y la cantidad de usuarios justifica la inversión de elementos mas confusos.
Durante el diseño de redes, se debe decidir si serán publicas o privadas, es decir, se debe especificar si cualquier persona podría utilizar los recursos de la red,agregando su computadora como un nodo.por ello solo es necesario asignar los permisos de acceso y uso de la red.de cada estación de trabajo actividad que debe realizar únicamente el administrador de la red.
En el caso de las redes cableados no es tan sencillo agregar un nodo sin la autorización del administrador, pues se requiere enchufar el cable de red a uno de los concentradores y regularmente se ubican en sitios de acceso controlado en las redes inalambricas es mas simple, pues únicamente se requiere de una computadora.
Actividad
Hablaremos en español,con nuestra propia voz, 30 minutos,sobre la forma de evaluar del profesor Ferez, uno hablara mientras otro escucha para que el otro proceso de la información y afirme si esta bien dirigido para Alondra.
Arquitectura de red
Las redes se integran con varios componentes que trabajan juntos para que sea funcional. entre los componentes se encuentran elementos de hardware como las tarjetas de red. los cables, los conectores concentradores y las computadoras; estos son fabricados por diferentes empresas.
Regularmente cuando una empresa desarrolla un elemento de red. lo hacia con sus propias tecnologías; estos provocan conflictos cuando se utilizaban elementos de red fabricados por diferentes empresas por ello fue necesario que los fabricantes se pusieran de acuerdo para que cada componente trabajara e interactuaba con los demás, independientemente de la empresa que lo hubiera desarrollado.
Así surgieron los estándares que especifican la forma de conectar componentes de hardware
en las redes y como se deben comunicar dichos componentes.
Las arquitecturas de red especifica el modo como se encuentra una red (el tipo de cable, la tarjeta de red que debe utilizar.las distancias máximas entre computadoras y como se comunicaran los elementos que la componen). se desarrollan tres estándares o arquitecturas respaldadas por el IEEE(Instituto de Ingenieros Eléctricos y Electrónicos) y el ANSI(Instituto Nacional de Estándares Americanos).
*Arcnet
*Token Ring
*Ethernet
Arcnet
es un sistema desarrollado en 198 por la empresa datapoint, sus especificaciones indica que se debe utilizar cable coaxial que permite comunicarse a velocidades de Mbits pero no presenta errores en el envió de información, por lo que la velocidad es constante y permite longitudes hasta 609 metros entre computadoras.
Al ser una arquitectura con casi 30 años de antigüedad,es prácticamente imposible conseguir los elementos de red con las especificaciones de aquel momento, por lo que actualmente esta en desuso.
Token Ring
En 1985,IBM anuncio la arquitectura de red local mas sofisticada. la token ring es arquitectura de red donde las computadoras son conectadas por cable coaxite mediante un anillo virtual.
Token Ring utiliza un testigo (token) que va pasando de computadora en computadora por el cable de la red y solo la computadora que tiene el testigo puede evitar información; si la computadora donde se encuentra el testigo no tiene información para enviar, el testigo pasa a la siguiente computadora. las computadoras deben conocer las direcciones de las estaciones que se encuentran antes y después de ellas en el anillo virtual para poder enviarles información, por ello es necesario que las colecciones o las incorporaciones sean notificadas.
La velocidad a la que se trasmite en esta arquitectura de red es de 16 Mbps; de esta forma, los usuarios no nota que se debe esperar al testigo que su computadora pueda enviar o recibir información de la red.
Al igual que Arcent, Token Ring esta actualmente en desuso debido al desarrollo de nuevos componentes que permiten mayor velocidad en la transmicion de información y que no fueron considerados para estas arquitecturas.
Ethernet
Es una arquitectura desarrollada originalmente por xerox y Dec como propuesta para resolver el problema de cableado de redes. el nombre ethernet proviene de la palabra ether (eter),refiriéndose a un material que supuesta mente llena el espacio y actúa como soporte para que la energía fluya a través del universo.
Esta arquitectura especifica la forma como las computadoras envían y revisen datos a través del cable de la red. fue diseñada para trabajar a velocidades de 10 Mbps, pero es la única arquitectura que a sido actualizada ahora permite trabajar a los 100 Mbps, 1 Gbps o 10 Gbps.
Ethernet es la arquitectura mas utilizada en redes pequeñas.
