En este proyecto realizaremos un circuito que enciende focos de 127 Vca cuando la fotoresistencia no recibe luz y se apagaran cuando esta tiene contacto con la luz.
Este circuito se utiliza principalmente para el alumbrado automático de las vías públicas y unidades habitacionales.
Circuito sugerido para el Sensor de luz
Para este proyecto necesitaremos el siguiente material.
1 Fotoresistencia de 2 MOhms, 100 Vca. Modelo: 9P5-1L
1 LED ultrabrillante de 3 mm, color azul. Modelo: 3/AZUL ULTRA
1 Resistencia de carbón, de 1/4 Watt, al 5% de tolerancia, de 1 kOhm. Modelo: R1K 1/4
1 Resistencia de carbón, de 1/4 Watt, al 5% de tolerancia, de 47 Ohms. Modelo: R47 1/4
1 Resistencia de carbón, de 1/4 Watt, al 5% de tolerancia, de 2.2 kOhms. Modelo: R2K2 1/4
1 Transistor de potencia Darlington NPN TO-220 de propósito general, salida de audio y switcheo rápido. Modelo: TIP120
1 Potenciómetro miniatura sin switch, de 100 KOhms . Modelo: 101-100K
1 Transistor de pequeña señal PNP 30 VCEO . Modelo: BC558-B
1 Interlock tomacorriente para extensión, de 1,5 m calibre 20 AWG. Modelo: LINEA20
3 Terminal chica con 2 tornillos, para circuito impreso. Modelo: TRT-02.
1 Resistencia de carbón, de 1/2 Watt, al 5% de tolerancia, de 15 kOhms. Modelo: R15K 1/4
1 Convertidor de voltaje o eliminador regulado, premium, de 3 a 12 Vcc, 1,2 A. Modelo: ELI-1200BL
1 Relevador compacto de 1 polo, 2 tiros (SPDT) y bobina de 12 Vcc. Modelo: RAS-1210
3 Placa fenólica una cara, de 10x10 cm. Modelo: PC-10x10
1 Hojas de transferencia. Modelo: PNP-010
1 Cloruro férrico. Modelo: MC025
Funcionamiento
El circuito lo construiremos principalmente con una fotoresistencia que activa uno o varios focos que trabajan a 127 Vca cuando la cantidad de luz en el ambiente es nula.
La fotoresistencia o LDR es un componente fotosensible a la luz, tiene la particularidad de variar resistencia en función de la luz que incide sobre ella.
La fotoresistencia manda una señal de voltaje a la base del primer transistor, que envía la señal que activa el TIP120 en la base, el emisor se coloca a tierra, y el colector se conecta a una terminal de la bobina de un relevador y el otro lado de la bobina a voltaje. El común del relevador se envía a fase de 127 Vca ; el neutro del voltaje de alimentación a una terminal del foco y la otra terminal del foco se liga al pin del relevador normalmente abierto, así se enviará un pulso activando el foco.
Circuito PCB sugerido
Circuito impreso sugerido

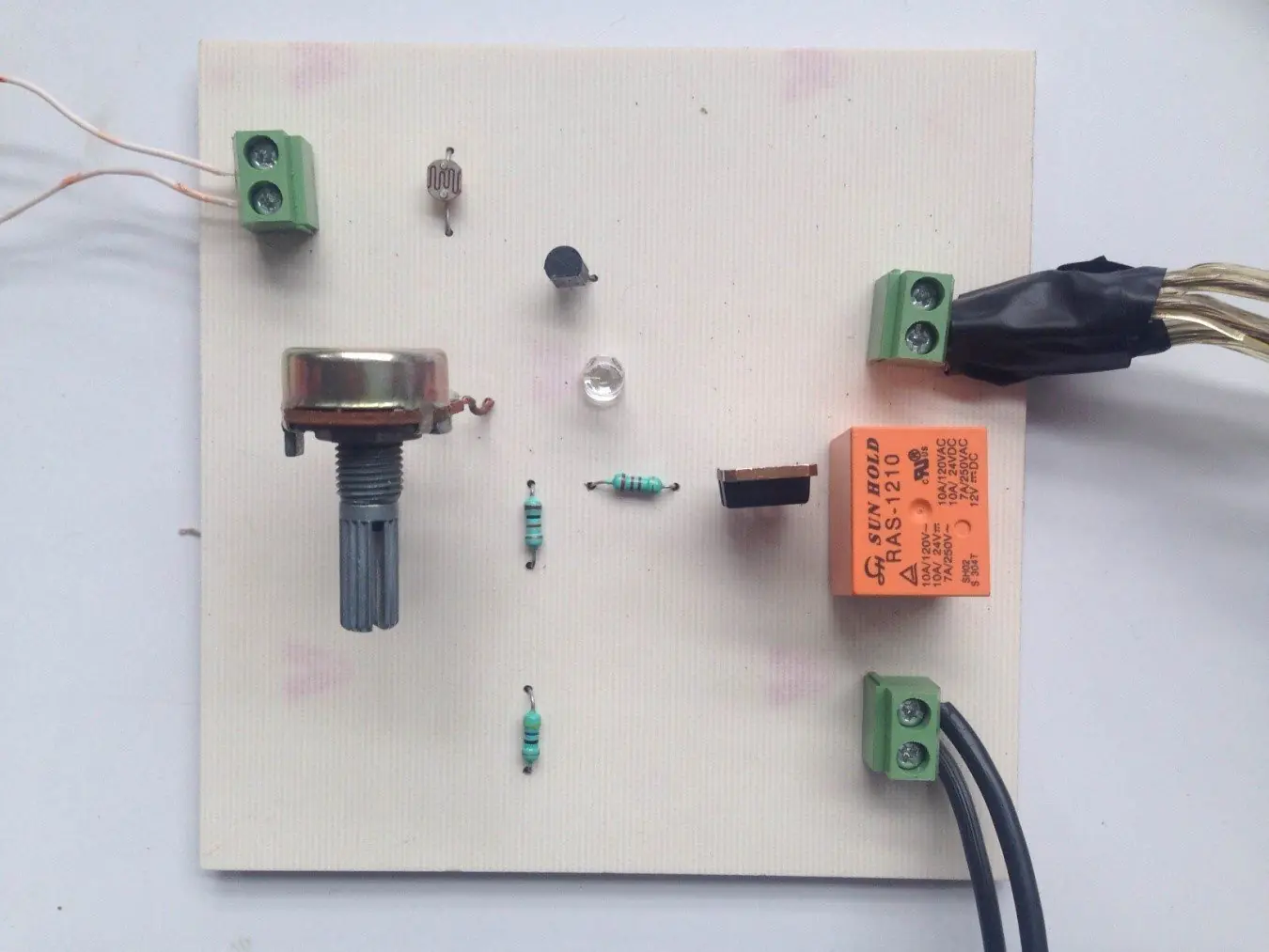

Conexión de forma física
