Como en la mayoría de las escuelas técnicas en el ultimo año se lleva a cabo un proyecto, nosotros decidimos diseñar una maquina automatizada que pueda cumplir su función independientemente y fue así que creamos esta envasadora de pintura
La escuela N° 4-124 Reynaldo Merin se encuentra en San Rafael - Mendoza y ofrece el titulo de "Técnico electricista especializado en automatización y mantenimiento industrial"
Llevo tiempo y esfuerzo llevar a cabo este proyecto espero que les guste
FUNCION
Lo que hace es llenar pintura en latas de 1/4 de forma totalmente automatizada, por lo cual solo debemos darle un pulso de marcha para que arranque y un pulso de parada para frenarla
Consta de 5 etapas
1° etapa:
en esta etapa el cilindro neumatico simple efecto, comandado por una electrovalvula 3/2 me introduce una lata en la cinta transportadora
2°etapa:
La lata llega a la estacion de llenado, cuando la lata toca el sensor para la cinta y empieza el llenado. El llenado se hace mediante una bomba ya que al ser un llenado por tiempo, el nivel de pintura me va a variar el flujo (mayor presion, mayor flujo). Tambien tiene una electrovalvula para producir un corte efectivo
3°etapa:
La lata llega a la estacion donde se le coloca la tapa, la tapa se coloca mediante una torre
Uno de los problemas que se nos presento es que las tapas se calzaban si haciamos una torre recta, entonces el bastago del cilindro no las podia desplazar, para solucionar eso tuvimos que crear una torre con un angulo de 45° para que no se calzen las tapas
Este fue el prototipo de la torre, hecha de carton
4°etapa
En esta etapa la lata se tapa, mediante un cilindro doble efecto
5°etapa
En esta etapa la lata se desplaza de la cinta para ser manipulada por el operario
Electrovalvulas Neumaticas
Fue un proyecto que duro al rededor de 6 meses en terminarse, nos costo mucho tiempo y dinero conseguir los elementos
Aqui esta en proceso de construccion
La maqiuina se expuso en la "Expo Merin"
Eso fue todo
PD: aprobamos proyecto con un 9
Como en la mayoría de las escuelas técnicas en el ultimo año se lleva a cabo un proyecto, nosotros decidimos diseñar una maquina automatizada que pueda cumplir su función independientemente y fue así que creamos esta envasadora de pintura
La escuela N° 4-124 Reynaldo Merin se encuentra en San Rafael - Mendoza y ofrece el titulo de "Técnico electricista especializado en automatización y mantenimiento industrial"
Llevo tiempo y esfuerzo llevar a cabo este proyecto espero que les guste
FUNCION
Lo que hace es llenar pintura en latas de 1/4 de forma totalmente automatizada, por lo cual solo debemos darle un pulso de marcha para que arranque y un pulso de parada para frenarla
Consta de 5 etapas
1° etapa:
en esta etapa el cilindro neumatico simple efecto, comandado por una electrovalvula 3/2 me introduce una lata en la cinta transportadora
2°etapa:
La lata llega a la estacion de llenado, cuando la lata toca el sensor para la cinta y empieza el llenado. El llenado se hace mediante una bomba ya que al ser un llenado por tiempo, el nivel de pintura me va a variar el flujo (mayor presion, mayor flujo). Tambien tiene una electrovalvula para producir un corte efectivo
3°etapa:
La lata llega a la estacion donde se le coloca la tapa, la tapa se coloca mediante una torre
Uno de los problemas que se nos presento es que las tapas se calzaban si haciamos una torre recta, entonces el bastago del cilindro no las podia desplazar, para solucionar eso tuvimos que crear una torre con un angulo de 45° para que no se calzen las tapas
Este fue el prototipo de la torre, hecha de carton
4°etapa
En esta etapa la lata se tapa, mediante un cilindro doble efecto
5°etapa
En esta etapa la lata se desplaza de la cinta para ser manipulada por el operario
Contamos con un PLC de siemens 222 que tiene 7 entradas y 5 salidas

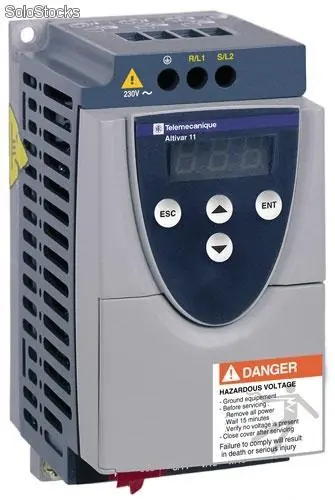

El variador de velocidad Altivar 11 que se encarga de comandar el motor que hace funcionar la cinta
El motor trifasico de medio HP
Los cilindros Neumaticos
Electrovalvulas Neumaticas
Tablero
Tablero de comando

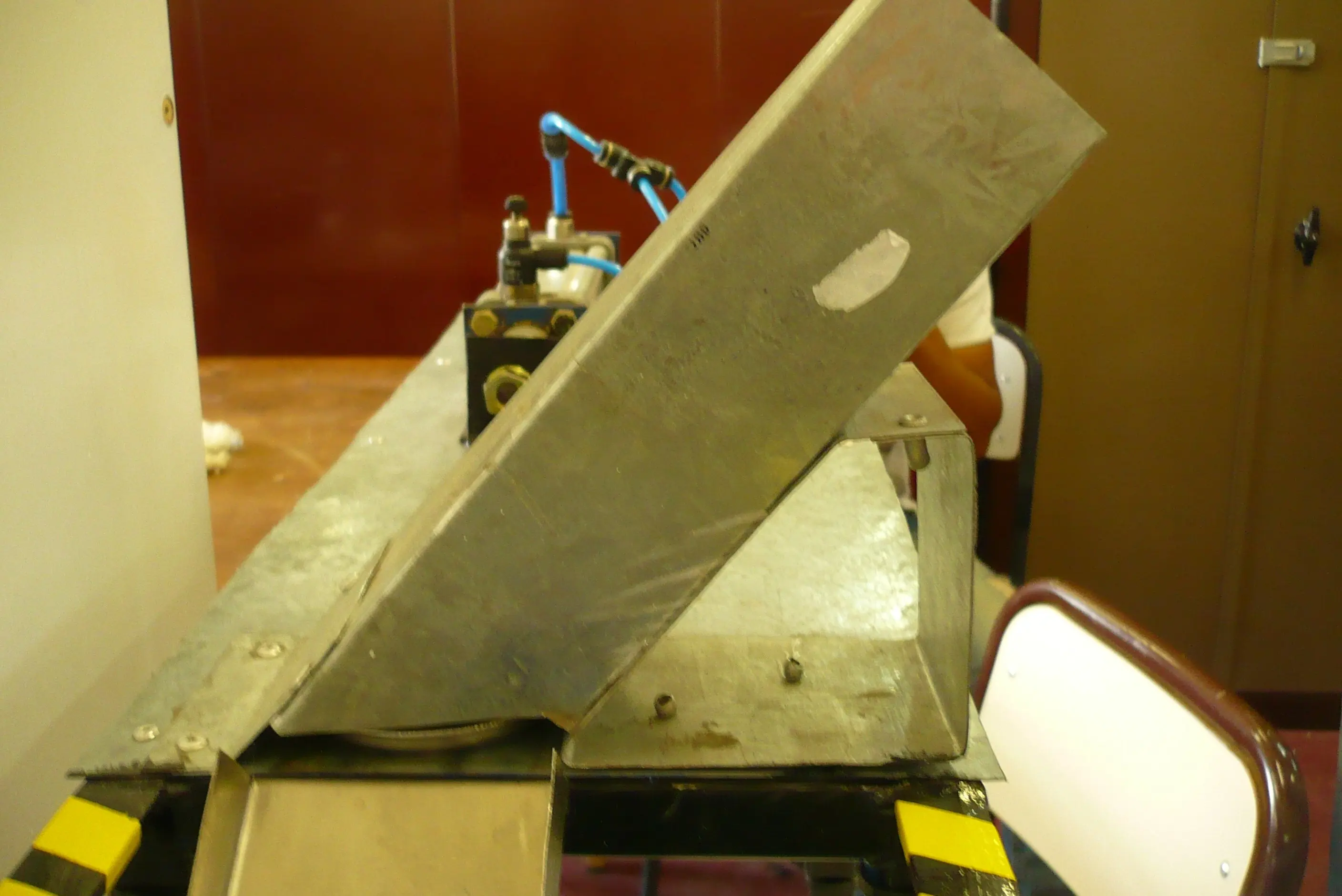

Abastecimiento de tapas

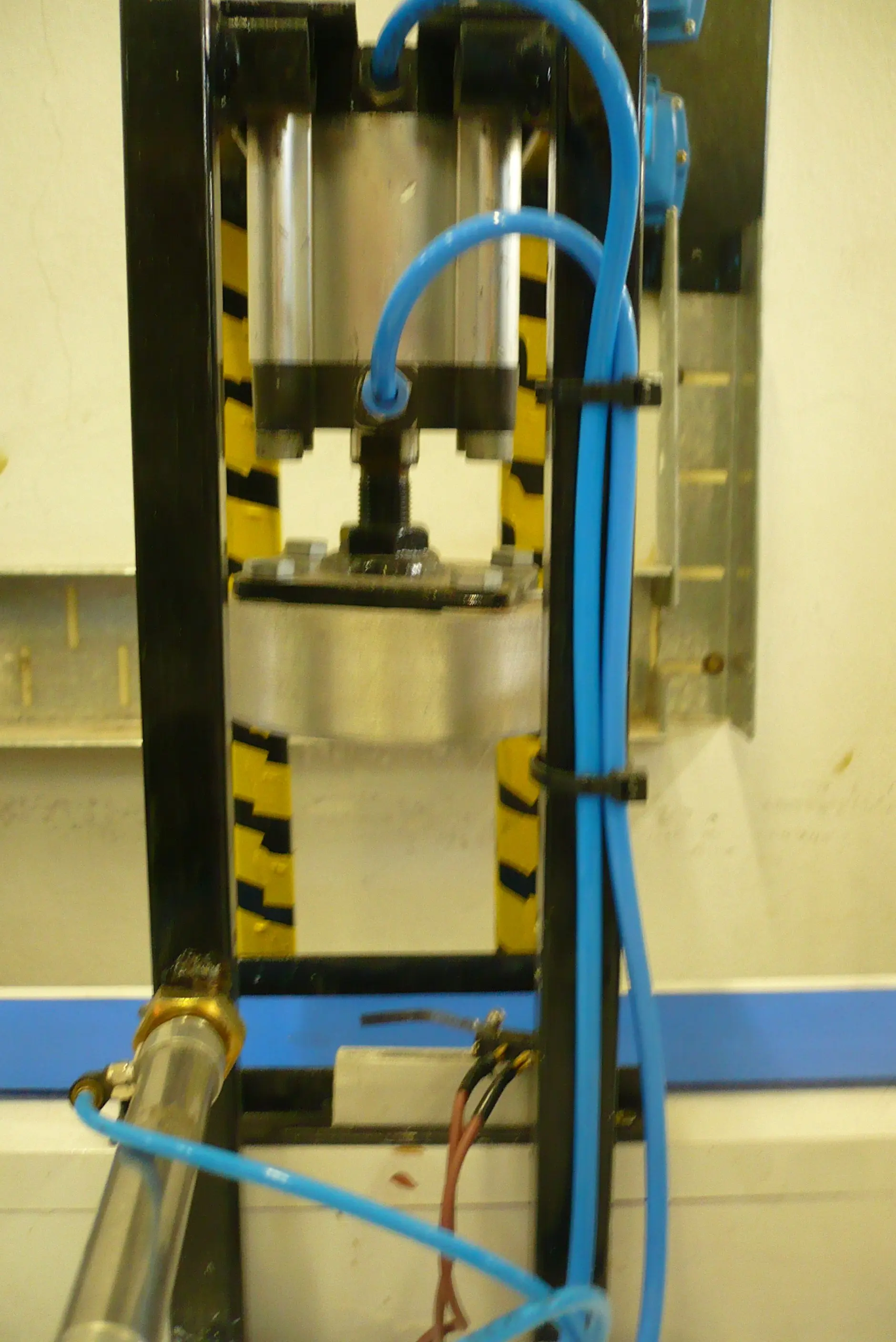

Estacion de tapado
Abastecimiento de latas
Swich´s o sensores
Fue un proyecto que duro al rededor de 6 meses en terminarse, nos costo mucho tiempo y dinero conseguir los elementos

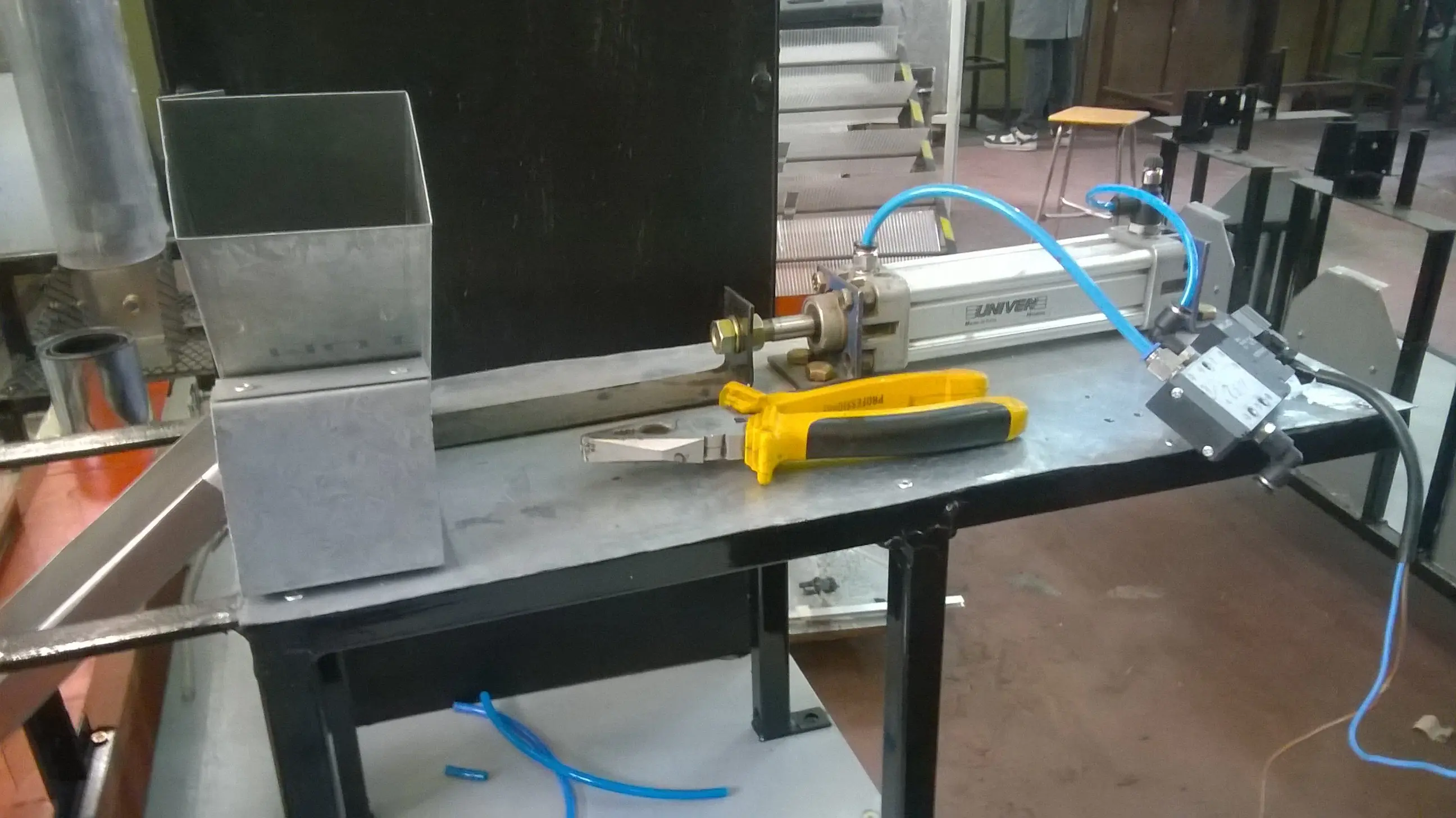

Aqui esta en proceso de construccion
La maqiuina se expuso en la "Expo Merin"
Eso fue todo
PD: aprobamos proyecto con un 9
