Introducción:

Los objetivos serán los siguientes:
Combinamos diferentes funciones lógicas para la resolución de una ecuación que define el funcionamiento de un automatismo.
Fundamentos teóricos
En esta práctica se emulara el funcionamiento de un proceso muy sencillo que consta de un motor (M), de una señal sonora (Z), de un interruptor de arranque (A) de dos sensores (S1 y S2 respectivamente).
Cuando el interruptor de arranque (A) es activado (valor lógico “1”), el motor (M) se enciende (valor lógico “1”), siempre que el sensor (S2) no este activado(valor lógico “0”). Si ambos el interruptor de arranque (A) y el sensor (S2) están activados, el motor (M) estará apagado y se activara la señal sonora (Z). La señal sonora (Z) también se activará cuando ambos sensores (S1 y S2) se activen simultáneamente sin importar el estado del interruptor de arranque (A).
Utilizaremos los TTL siguientes:
Not SN7404
And SN7408
Or SN7432
Cables de conexiones y 5 LED con sus respectivas 5 resistencias de 330 ohmios (naranja, naranja, marrón).


Automatismo Combinacional

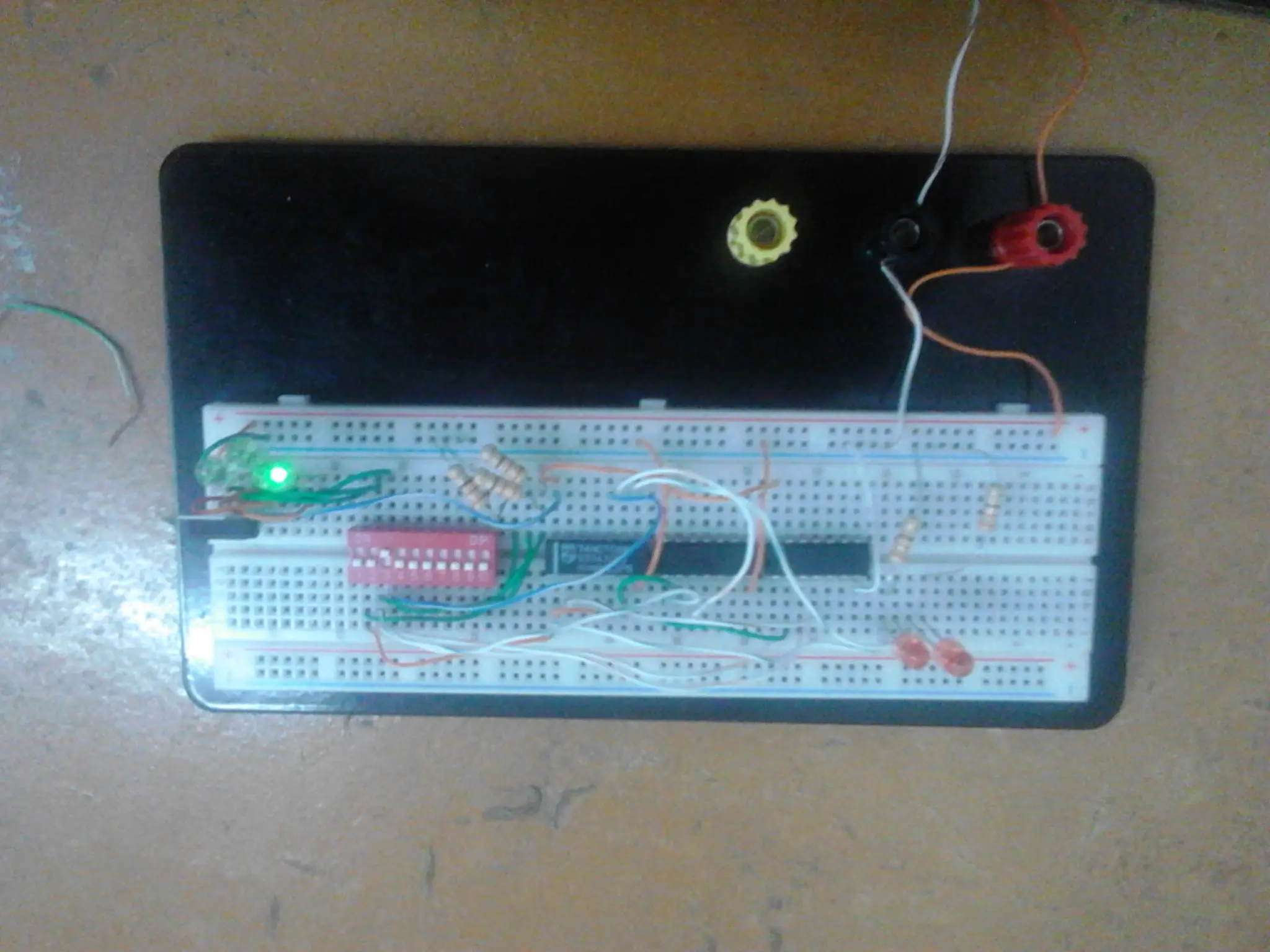

estas son las fotos. de placa de protoboard

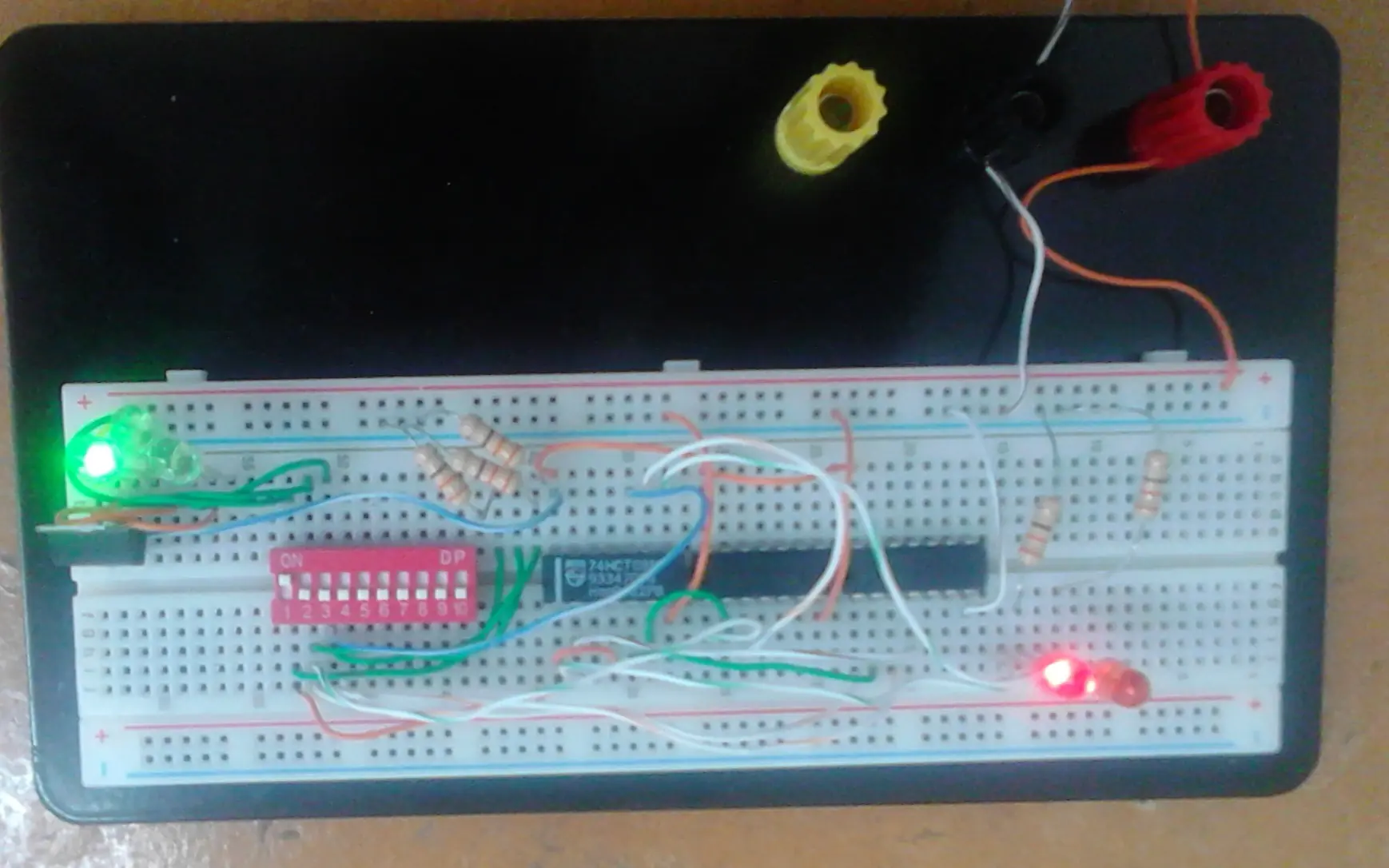

Interruptor de arranque (A) activado LED Verde primero izquierda enciende motor (M) LED Rojo primero a la izquierda.

electronica


como ven es un poco desordenado es la primera vez que hago estos experimentos use cable de conexion de computadores, ese de material de cobre solo quitan el aislante y bingo a usarlo.

otra foto donde se ve el comportamiento de los estados de conexión.

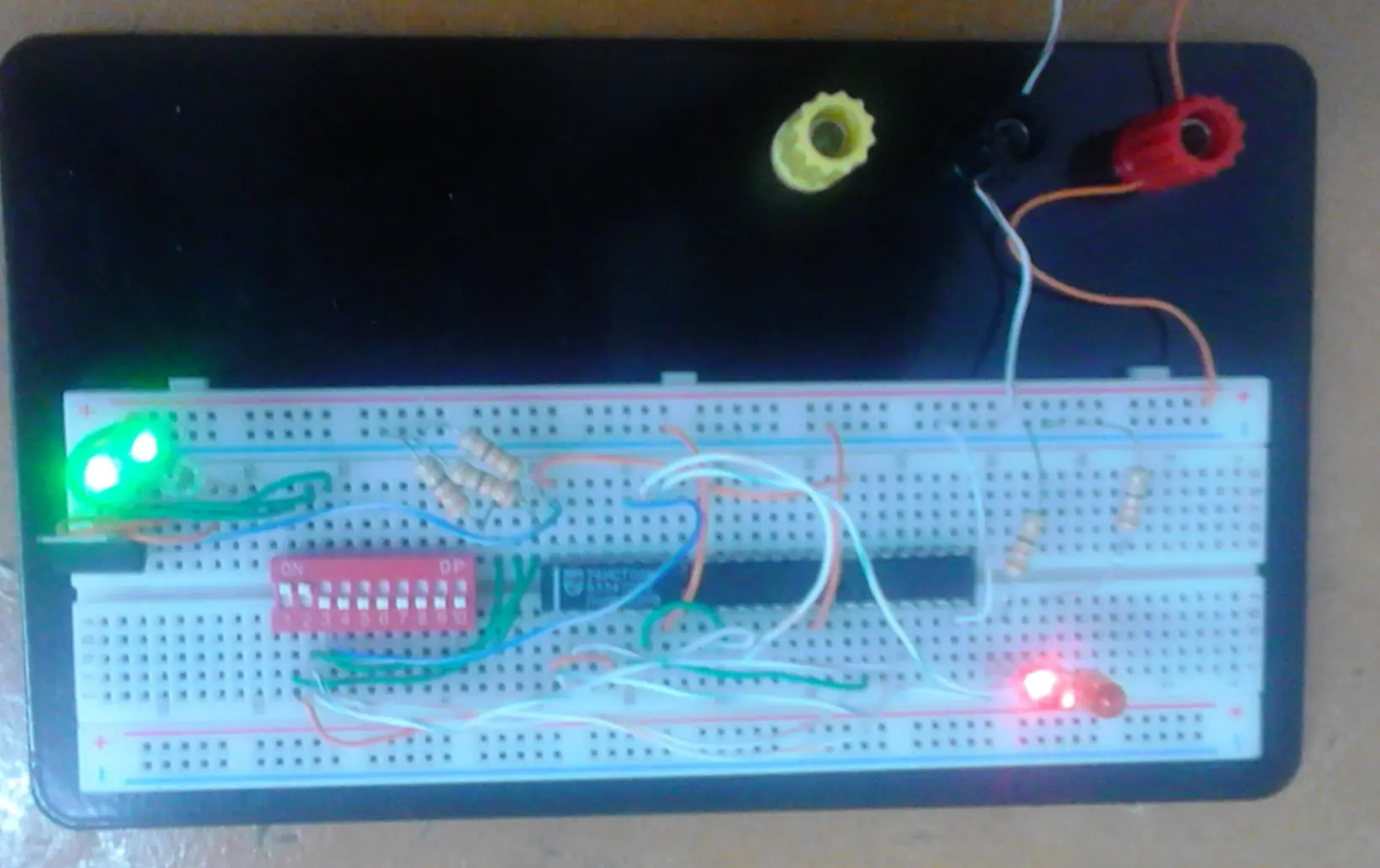

Interruptor de arranque (A) activado LED Verde primero a la izquierda, el sensor 1 (S1) está activado LED Verde, enciende motor (M) LED Rojo primero a la izquierda.
led

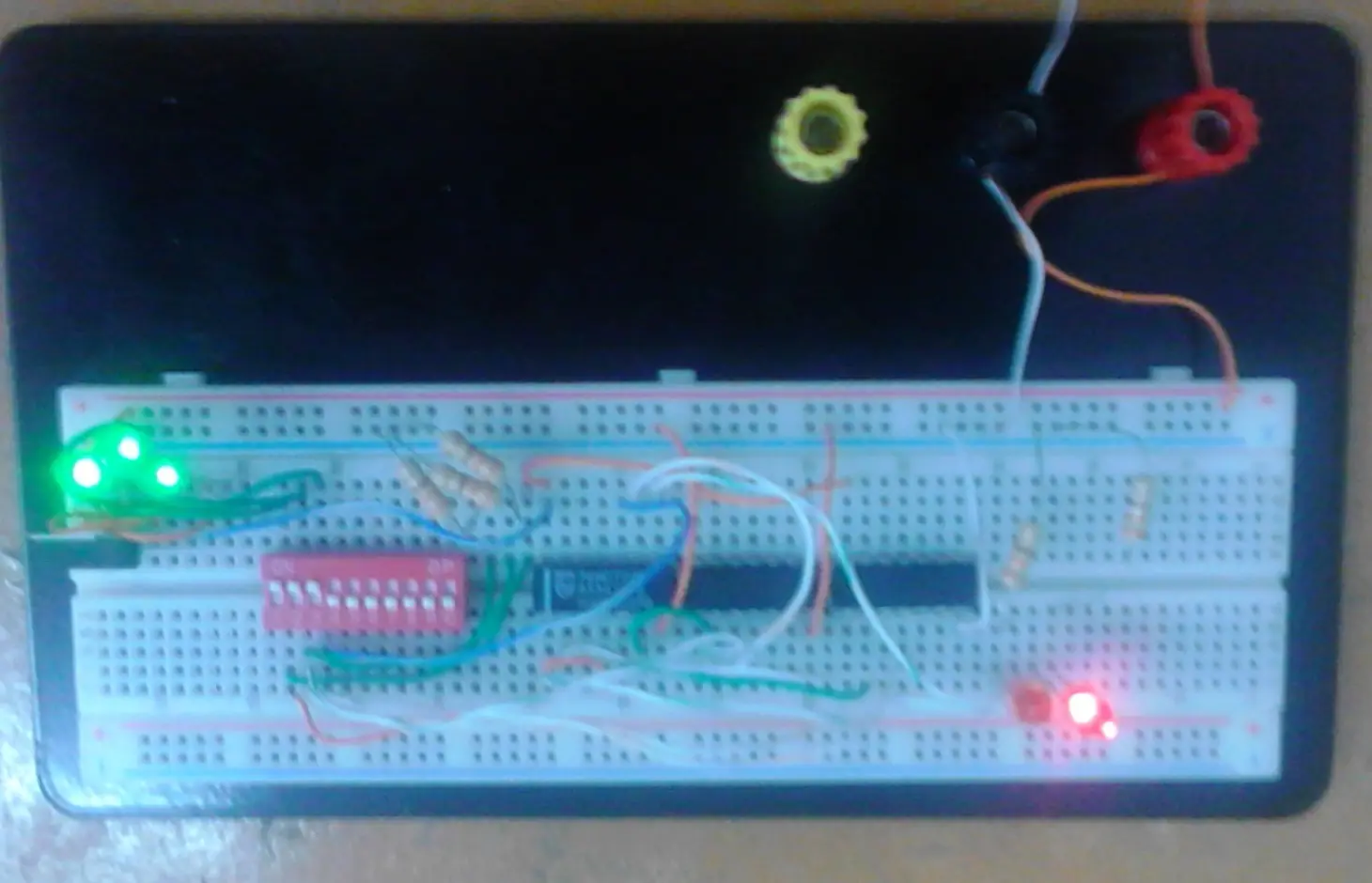

Interruptor de arranque (A) activado LED Verde primero a la izquierda, el sensor 1 (S1) está activado segundo LED Verde, también activado el sensor 2 (S2) LED tercero de izquierda a derecha. Apaga el motor (M) LED Rojo primero a la izquierda. Enciende La señal Sonora (Z) LED Rojo segundo de izquierda a derecha.
TTL

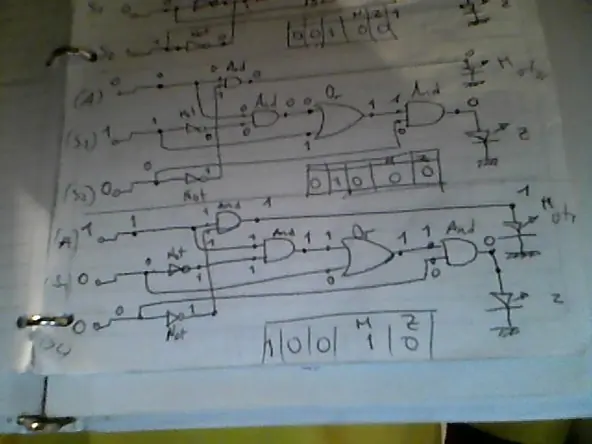

Circuito Electronico

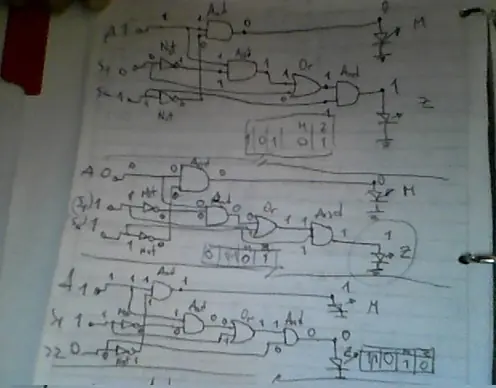

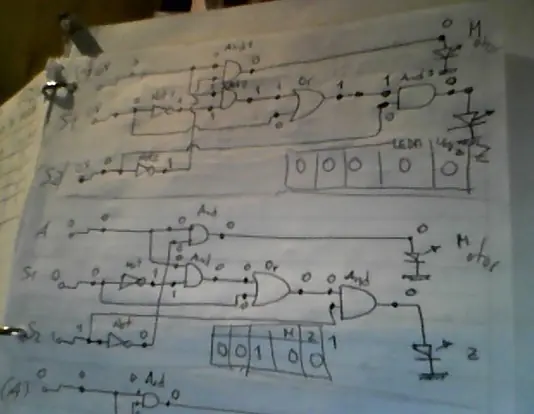

Tabla de verdad y Ecuación Lógicacompuertas logicas

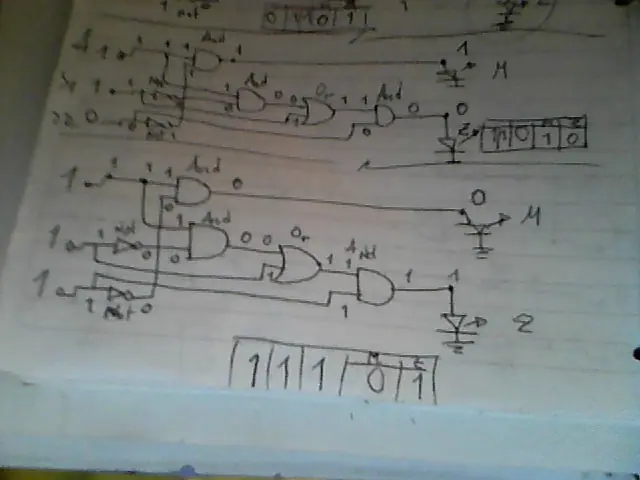

Tabla de Verdad y Ecuación Lógica
circuito logico

Tabla de Verdad y Ecuación Lógica
Automatismo Combinacional

Tabla de Verdad y Ecuación Lógica
electronica

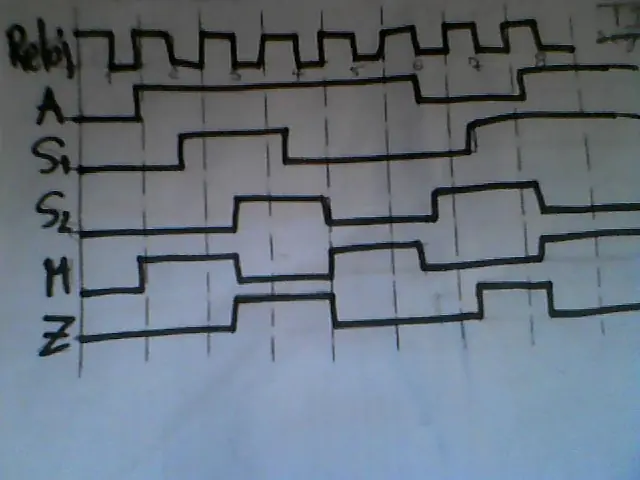

Diagrama de Tiempo
led
