¡Hola! ¡Sean bienvenidos todos nuevamente!
siguiendo continuacion de este posts que sencillamente me propuse a publicar para la comunidad de aqui.
este es el link para que no pierdan el hilo....!
vamos a seguir con la compuerta logica del TTL Or:
Tabla de la verdad:
SN7432 Or Tabla de Verdad:
m A B X= A+B
0 0 0 0
1 1 0 1
2 0 1 1
3 1 1 1
Así se veria por dentro la estructura de el TTL SN7432 Or.

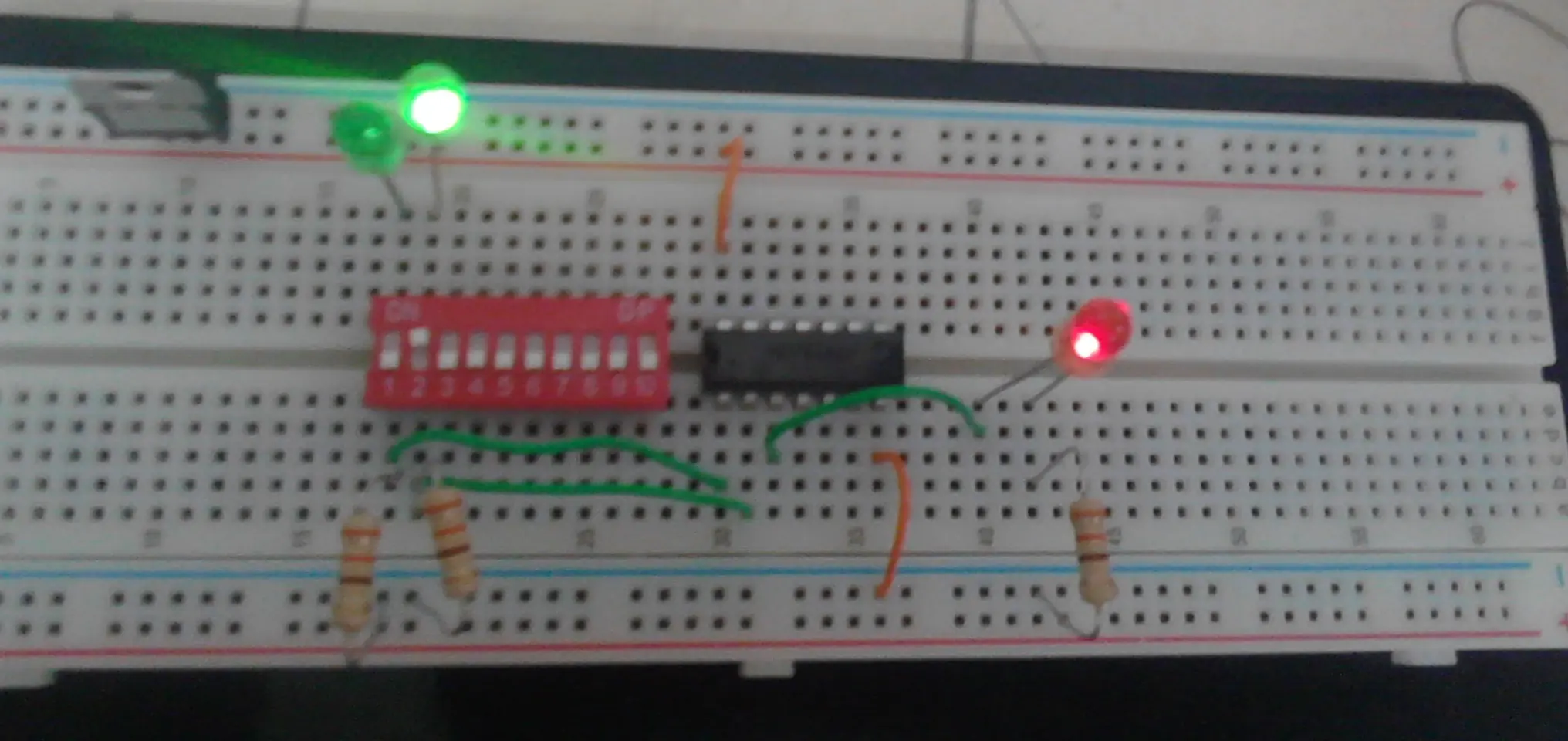

SN7432 (1+0=1)

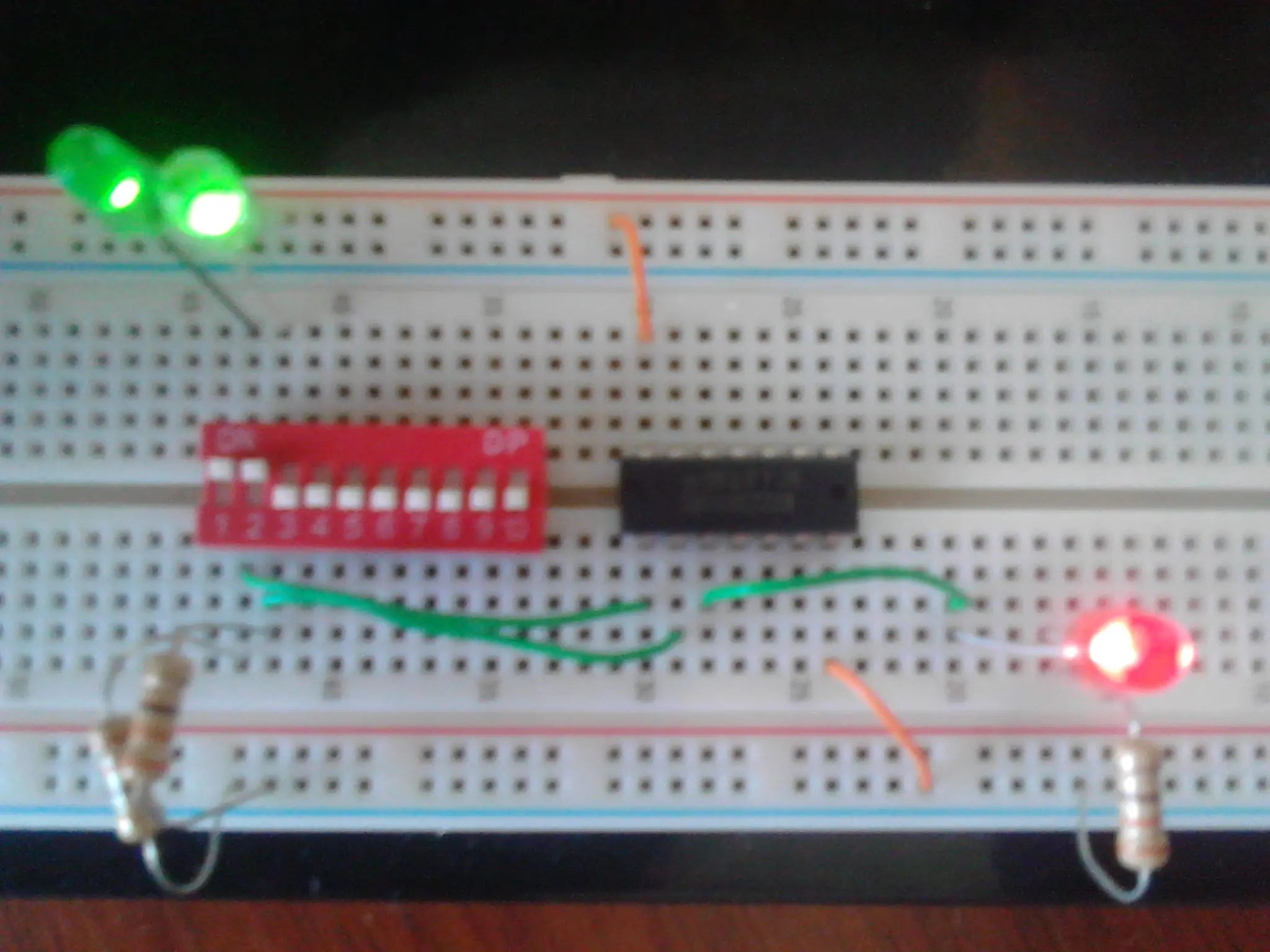

SN7432 Or (0+1=1)

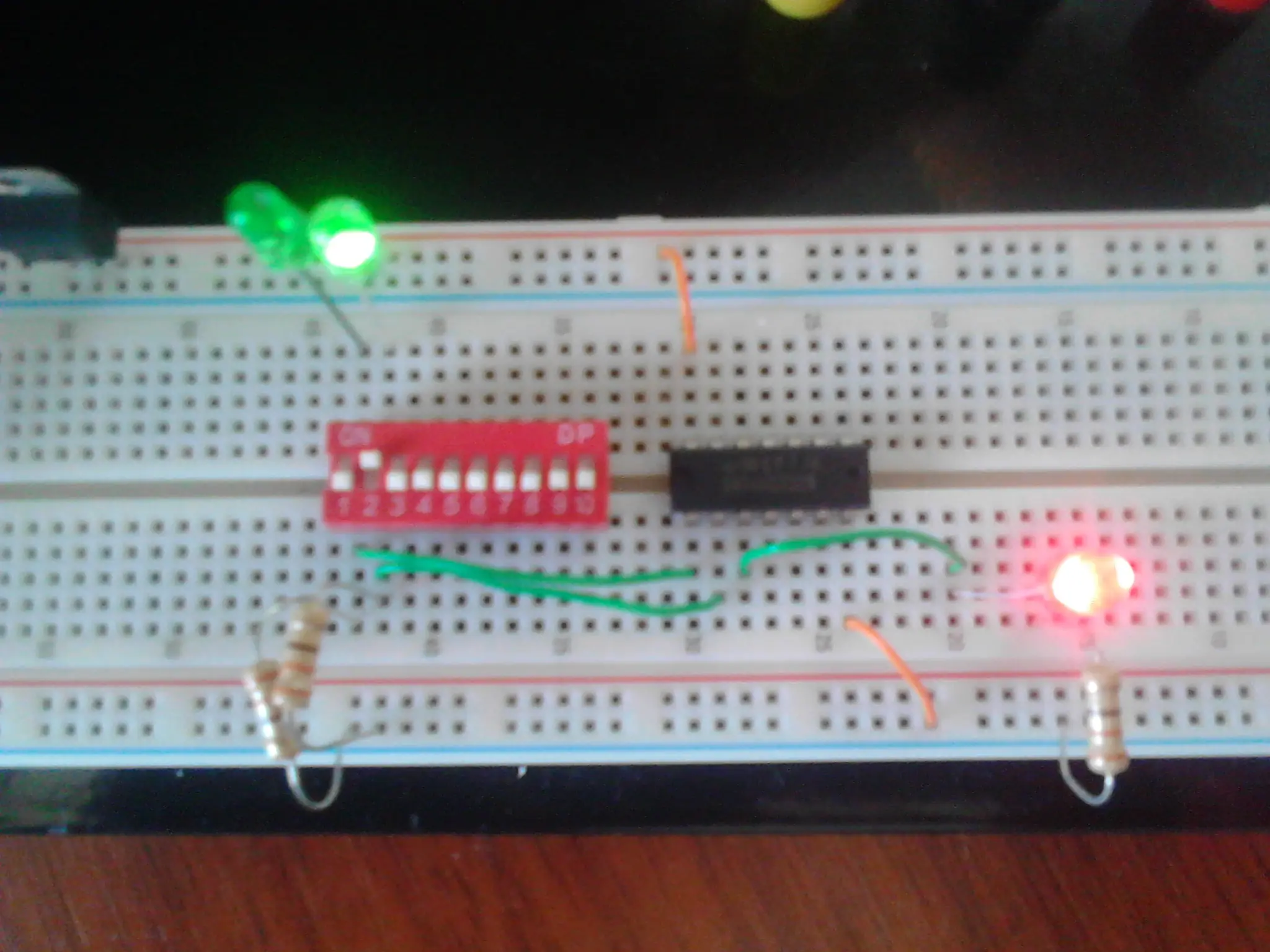

SN7432 Or (1+1=1)

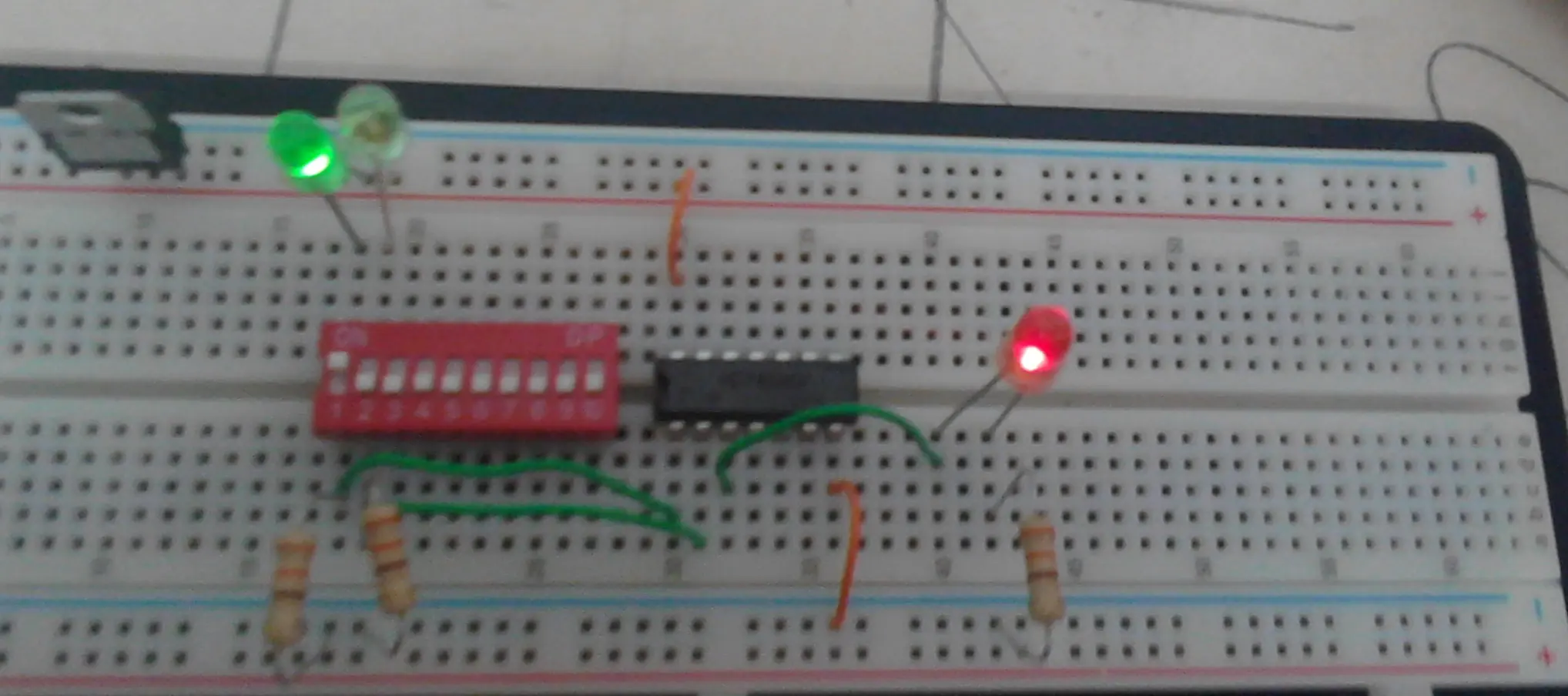

SN7432 Or (0+0=0)
Ahora vamos con este otro TTL el SN7486 Exor X=A⊕B
Tabla de Verdad:
SN7486 Exor
m A B X= A⊕B
0 0 0 0
1 1 0 1
2 0 1 1
3 1 1 0

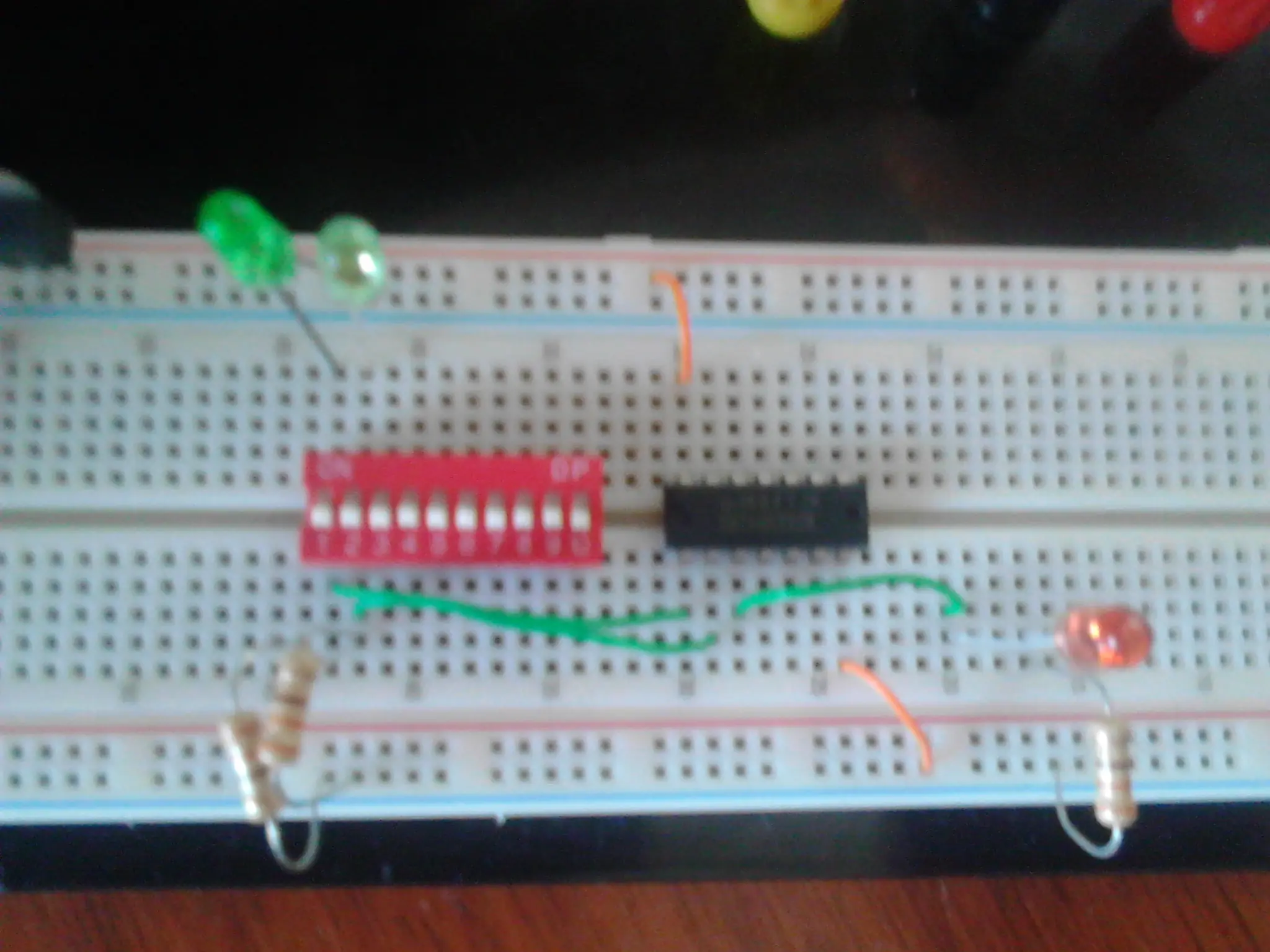

SN7486 Exor (0⊕0=0)

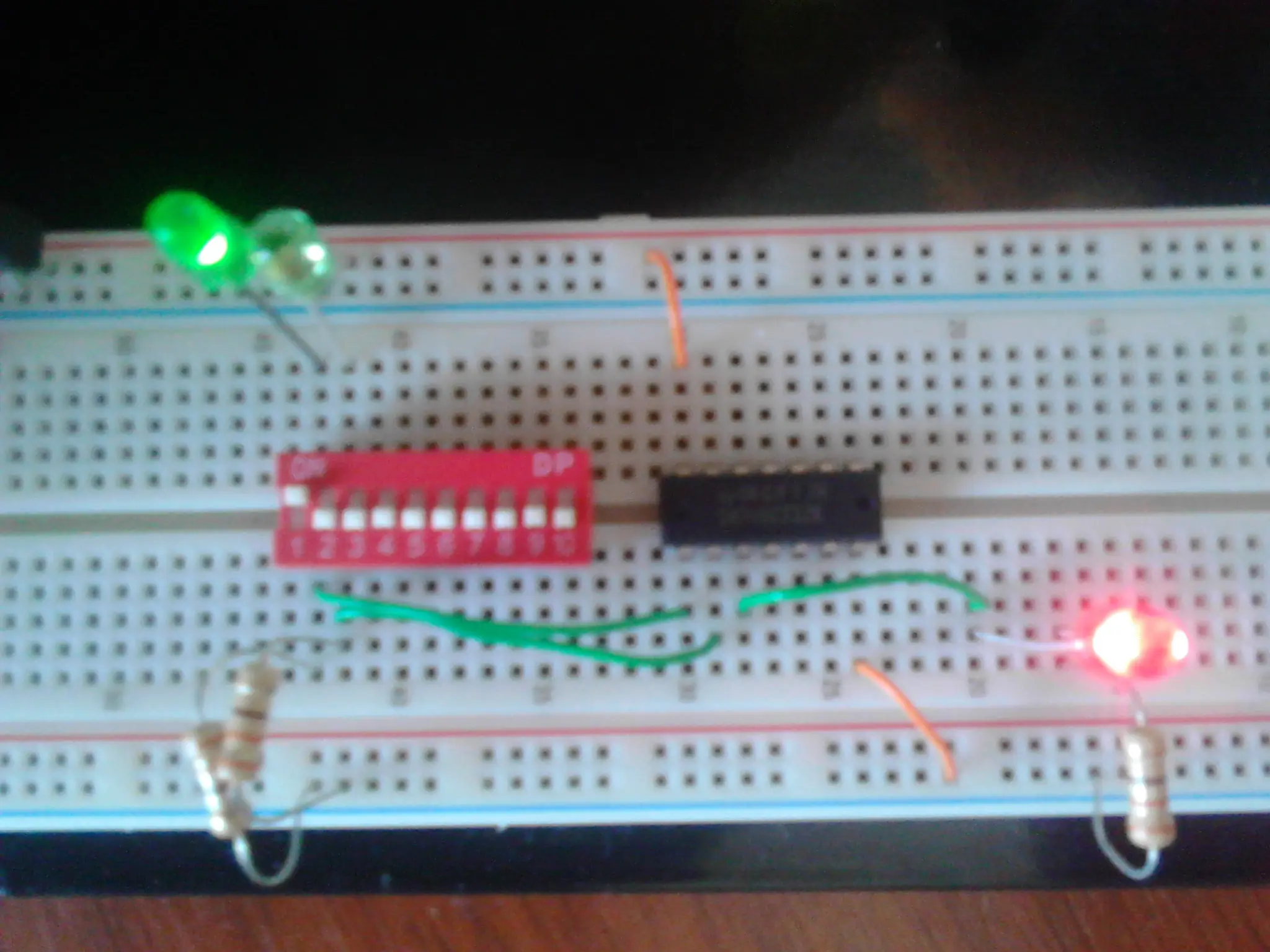

SN7486 Exor (1⊕0=1)

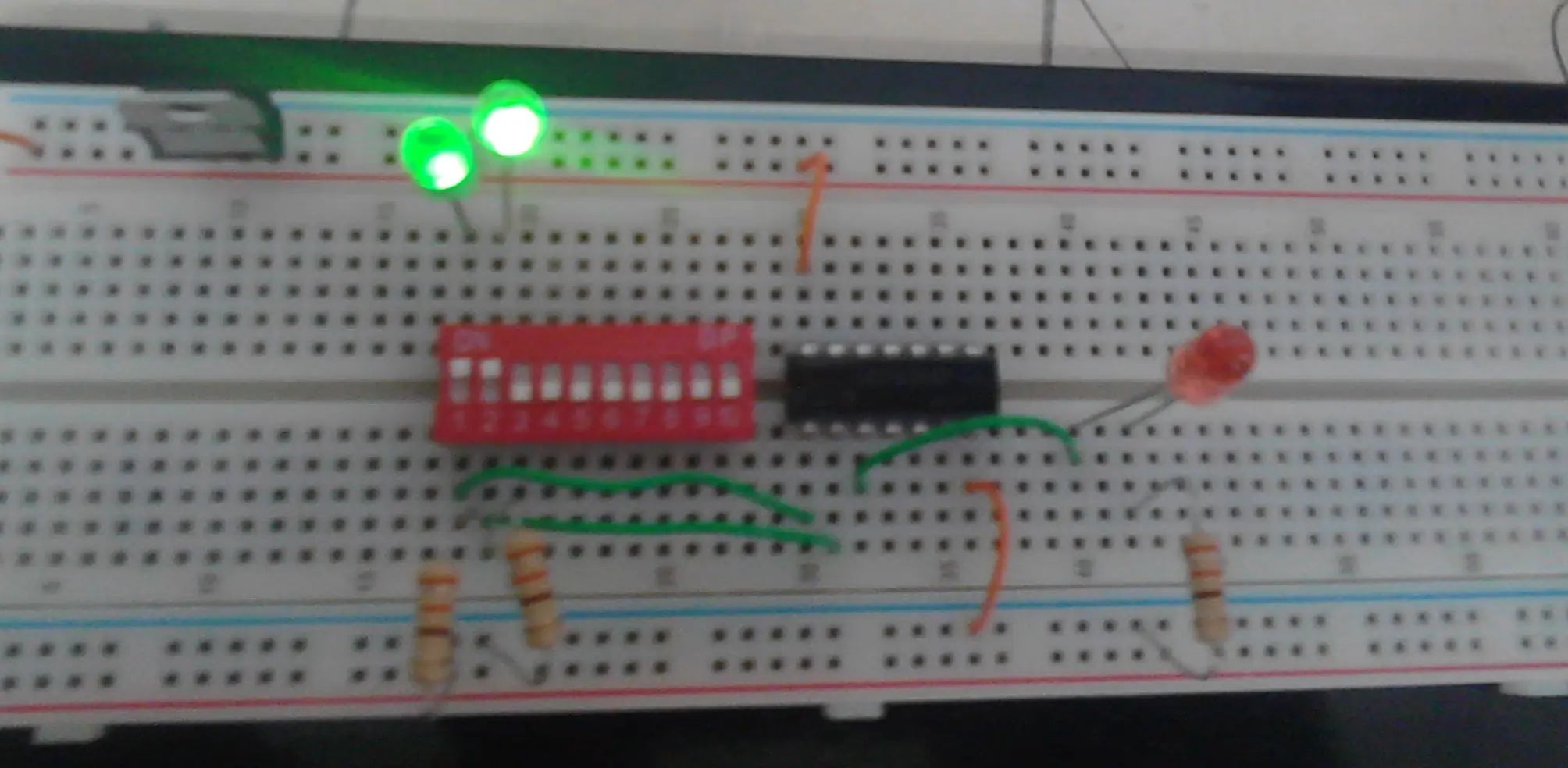

SN7486 Exor (0⊕1=1)

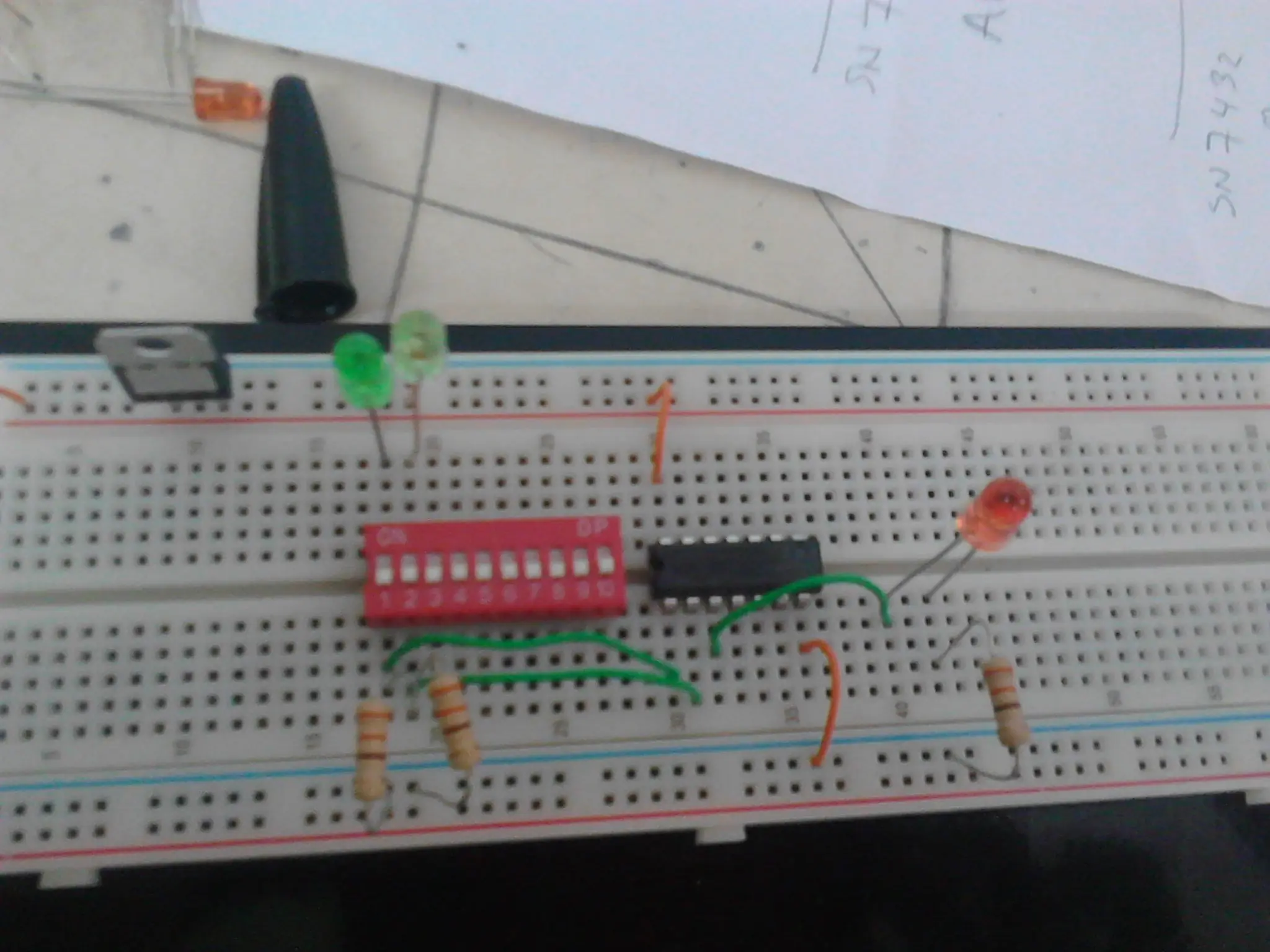

SN7486 Exor (1⊕1=0)
