Buenos días y bienvenidos.
Quería compartir con ustedes mi trabajo, soy electricista y estoy colaborando con plantas agro-industriales porque me mude al campo hace tres años en busca de una vida mas tranquila, para formar una familia protegiéndola del quilombo de la gran ciudad.
Se puede laburar, hay poca gente apta pero es bastante difícil aplicar tarifas normales, los grandes productores y empresarios de esta zona quieren gastar lo mínimo posible, muchas veces poniendo en juego la vida de los operarios.
Voy a empezar contextualizando acerca de que es un arranque estrella/triangulo.
Este tipo de arranque se usa en motores trifásicos de 6 polos. Permite que el proceso se ejecute en dos etapas.
El motor arranca en una potencia menor hasta alcanzar un régimen de trabajo determinado y luego en una mayor que es la definitiva con el objeto de no forzar la mecanización.
Lo ideal es arrancarlo en vacío y luego suministrarle la carga que tiene mover.
Esto se logra de la siguiente manera.
ESTRELLA
En la primer etapa se energizan tres bornes con las tres fases, que serian uno de los extremos de cada bobina. Y los otros tres bornes (o extremos de cada bobina) a tierra y entre si.
TRIANGULO
En la segunda etapa se mandan las tres fases en el mismo orden, a los bornes que teniamos puenteados a tierra (obviamente eliminando previamente el puente, de lo contrario produciríamos un cortocircuito importante).
Hay muchas maneras de llevar a cabo esta maniobra en forma manual o automática. Podemos optar un sistema de contactores gestionados por un timer, o existen llaves selectoras que realizan el intercambio.
Un chimango es un mecanismo muy difundido en el área agropecuaria. Permite el ascenso de granos y semillas mediante un sinfín. Existen los chimangos gobernados por motores eléctricos, motores diésel o toma de fuerza de tractor.
Una vez realizada esta introducción comparto las imagenes de un trabajo realizado recientemente para una planta de acopio.
El chimango en este caso es movido por un motor WEG de 20 HP / 15 KW.

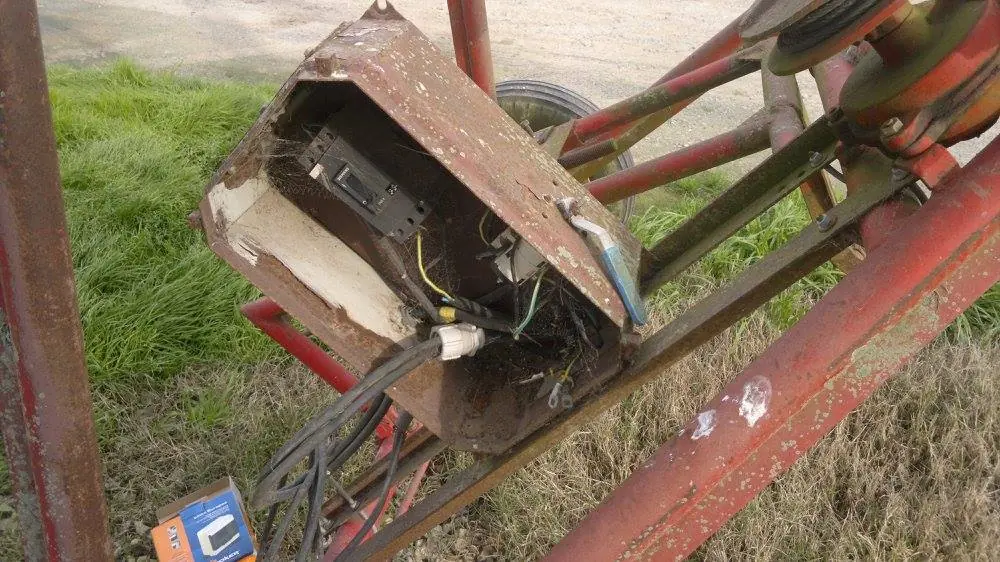

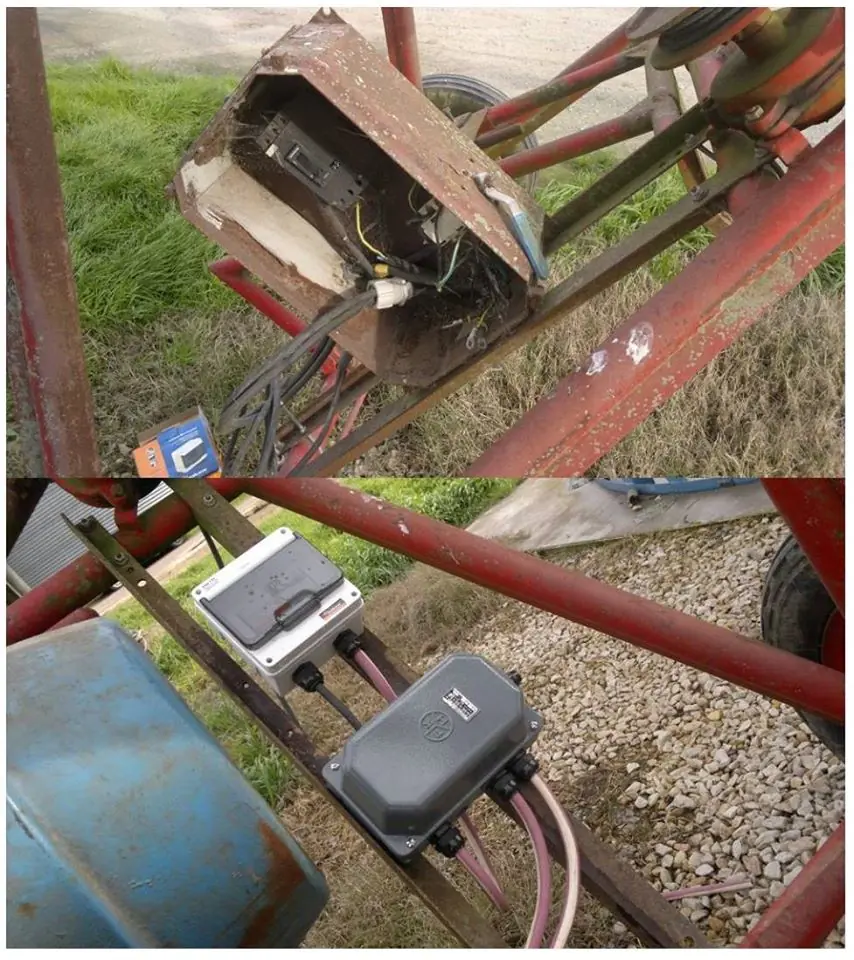

Como se ve en las primeras fotografías el tablero de comando anterior no cumplía con ningún tipo de criterio de seguridad, así que le propuse al encargado resolverlo de la manera mas simple posible.
Me costo bastante hacerles entender que no podían laburar así. Solo se convencieron cuando se les quemo un motor por falta de protecciones. Rebobinar un motor cuesta al rededor de 6 mil pesos argentinos, y los materiales que verán montarse a continuación al rededor de 3 mil.
Lo de arriba, térmica y guardamotor dimensionados en treinta amperes de consumo. Lo de abajo es una llave inversora que ejecuta el proceso de arranque en dos etapas. Esta ultima la recomiendo, son producidas en metalúrgica Ramos Mejía (FKH), son nacionales y se la re-aguantan.
Gracias por pasar, espero que esto pueda ser útil para alguien.
