Cómo leer un Capacitor:
Los capacitores son elementos de un circuito que tienen una mayor reacción a las señales que cambian rápidamente, en comparación con las señales que cambian lentamente o las que son estáticas. Los capacitores pueden almacenar la energía a partir de señales rápidamente cambiantes y regresan la energía al circuito en la forma deseada. La utilización más común de los capacitores, es absorber el ruido, el cual es por definición una señal rápidamente cambiante, y la desvía alejándola de la señal que interesa. Se necesitan diferentes valores de capacitor para lograr atrapar diferentes tipos de ruido. Utiliza estos consejos para aprender a leer las designaciones del capacitor y determinar así el valor del mismo.
Consejos

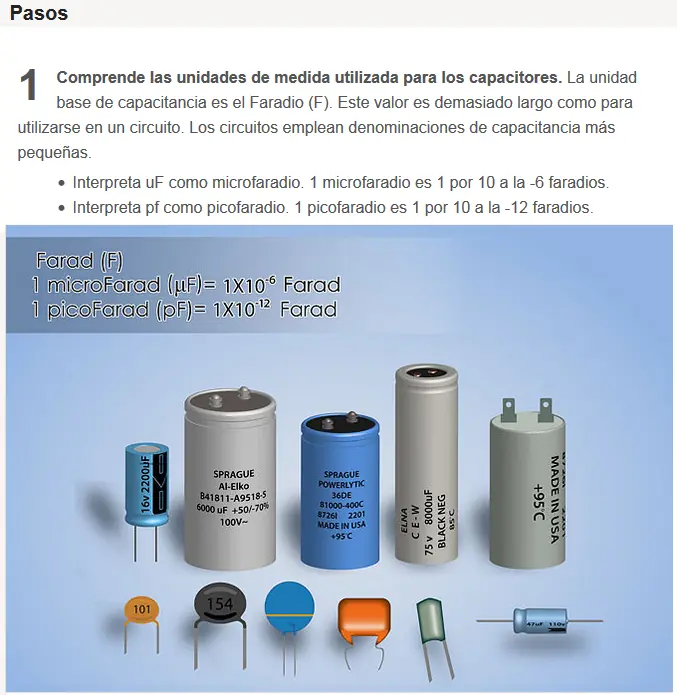

1.000.000 de picofaradios equivalen a 1 microfaradio. Muchos valores habituales de capacitores se aproximan al punto de cruzarse y podrían ser referidos comúnmente por medio de una designación de unidad o la otra. Por ejemplo, 10.000 pF es más comúnmente referido como 0.01 uF.
El capacitor también puede detallar información sobre los voltajes con los que opera. El capacitor debería suportar un voltaje más alto que el circuito en el cual se utiliza; de otra forma, podría llegar a romperse (posiblemente explote) mientras esté operando.
Podrían aparecer códigos alfanuméricos de tres dígitos en el cuerpo del capacitor, los más comunes son Z5U o X7R. Éstos indican cómo el capacitor trabajará bajo ciertas situaciones dificultosas, tales como grandes oscilaciones de temperatura. No son demasiado relevantes a la lectura de capacitores.
