LA PARED DETRAS DE LOS MONITORES
Un factor importante en la respuesta de bajos de un monitor es la distancia a las pareces cercanas. Si un monitor se coloca como “free-standing” la pared detrás del monitor tendrá un fuerte efecto en las frecuencias graves. La energía que irradia se reflejara hacia delante hacia el puno de escucha.

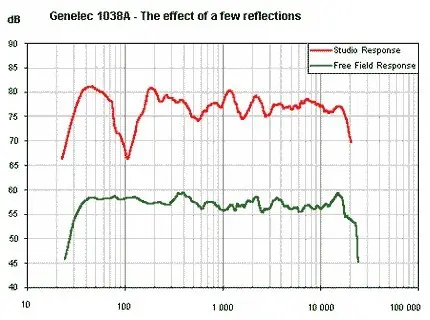

Cuando la distancia total que recorre la reflexión es media longitud de onda al sonido original, ocurre una interferencia destructiva, creando valles con mucho pronunciamiento. Este primer valle típicamente tiene un ancho de banda de 2/3 de octava y causa un significativo decaimiento en la energía (frecuencias graves) en la sala. Hay que chequear que la distancia del monitor a la pared no produzca una cancelación dentro del rango de frecuencia que el monitor pueda reproducir. Por ejemplo, si un monitor se encuentra a 86cm de la pared, provocara una cancelación en aproximadamente 100Hz. Debajo hay un grafico donde se muestra una medición de un 1038A a 86cm de la pared.
La reflexión de la pared detrás del monitor causa un estrecho valle en aproximadamente 100Hz. El cuasi filtro peine dentro del rango de 1Khz-2Khz se debe por las reflexiones de la mesa de mezcla. Debajo se muestra la respuesta de frecuencia del mismo parlante en condiciones de campo libre. Toda variación que se ve con la respuesta de frecuencia de arriba ocurre por colocar el parlante en una habitación.
SOLUCIONES
La primera, y la mejor, es colocar los parlantes empotrados en la pared. Con esto se solucionan los valles, las reflexiones y cancelaciones.
La segunda, es colocar el monitor lo más cerca posible a la pared, lo que hace que la cancelación se mueva a frecuencias más agudas. Esto funciona bien cuando los monitores no son muy chicos. Una distancia entre 0 a 20cm de la pared hará que la respuesta este casi inalterada (la primera cancelación aparece en 430Hz). Adicionalmente, las bajas frecuencias sufrirán un incremente de unos +6dB cuando el monitor se coloque a esa distancia.
Alternativamente, la tercera solución, es mover el monitor considerablemente lejos de la pared, así la posible cancelación baja a una frecuencia donde el monitor no reproduzca. Así, la mínima distancia entre monitor/pared depende de la respuesta del monitor.
COLOCANDO LOS MONITORES EN STAND
En general cuando se coloca un monitor a mas de 30cm de la pared, un reflexión puede causar una cancelación en las frecuencias bajas y por lo tanto la perdida de la calidad de los bajos. Para monitores de dos vías, cancelaciones en el rango de 40Hz a 80Hz tienen y deben ser evitadas en todo sentido. En el rango de 80Hz a 200Hz deben ser evitadas siempre y cuando sea posible, ya que si no lo es la calidad sonora puede ser percibida como buena. Trasladando estos conceptos a distancias, estas recomendaciones muestran que una respuesta aceptable puede ser alcanzada a 1m de distancia. Más allá, en el rango de 1m-2,2m, debe ser evitada.
REFLEXIONES DE OTRAS SUPERFICIES
Otras posibilidades para que se produzcan cancelaciones en bajas frecuencias, son las reflexiones con otras superficies, tales cuales, techo, paredes, piso. Tienen en mismo concepto de cancelación de media longitud de onda de lo explicado arriba.
Hay algunas maneras para resolver estos problemas:
• Cambiar la forma de la habitación para que las reflexiones no estén directamente en el punto de escucha.
• Asegurarnos que la pared de atrás esta a mas de 3mts del punto de escucha.
• Agregar material absorbente para reducir el nivel del sonido reflejado. Es la opción mas barata pero desafortunadamente haremos que el RT60 caiga y se vea afectado.
FORMULAS PARA CALCULO DE LAS FRECUENCIAS DONDE HAY CANCELACIÓN
Cancelación de frecuencia a un cuarto de longitud de onda.
fc = c / 4dx
Donde: “c” es velocidad del sonido a 20° centígrados a nivel de mar: 344 m/s. y “dx” es la distancia del monitor a la pared trasera.
Distancia mínima del monitor a la pared trasera.
dmin = 1.4c / 4 f-3dB
Donde: “dmin” es la distancia desde el frente el monitor a la pared trasera. “c” es la velocidad de sonido. “f-3dB” es el corte de la respuesta en frecuencia del monitor a -3dB
Cancelación de frecuencia a media longitud de onda
fc = c / 2(dreflect-ddirect)
Donde: fc es la frecuencia que se cancela. “c” es la velocidad del sonido. “dreflect” es la distancia del monitor al punto de escucha mediante la superficie reflejada. “ddirect” es la distancia directa desde el monitor al punto de escucha.
Un factor importante en la respuesta de bajos de un monitor es la distancia a las pareces cercanas. Si un monitor se coloca como “free-standing” la pared detrás del monitor tendrá un fuerte efecto en las frecuencias graves. La energía que irradia se reflejara hacia delante hacia el puno de escucha.
Cuando la distancia total que recorre la reflexión es media longitud de onda al sonido original, ocurre una interferencia destructiva, creando valles con mucho pronunciamiento. Este primer valle típicamente tiene un ancho de banda de 2/3 de octava y causa un significativo decaimiento en la energía (frecuencias graves) en la sala. Hay que chequear que la distancia del monitor a la pared no produzca una cancelación dentro del rango de frecuencia que el monitor pueda reproducir. Por ejemplo, si un monitor se encuentra a 86cm de la pared, provocara una cancelación en aproximadamente 100Hz. Debajo hay un grafico donde se muestra una medición de un 1038A a 86cm de la pared.
La reflexión de la pared detrás del monitor causa un estrecho valle en aproximadamente 100Hz. El cuasi filtro peine dentro del rango de 1Khz-2Khz se debe por las reflexiones de la mesa de mezcla. Debajo se muestra la respuesta de frecuencia del mismo parlante en condiciones de campo libre. Toda variación que se ve con la respuesta de frecuencia de arriba ocurre por colocar el parlante en una habitación.
SOLUCIONES
La primera, y la mejor, es colocar los parlantes empotrados en la pared. Con esto se solucionan los valles, las reflexiones y cancelaciones.
La segunda, es colocar el monitor lo más cerca posible a la pared, lo que hace que la cancelación se mueva a frecuencias más agudas. Esto funciona bien cuando los monitores no son muy chicos. Una distancia entre 0 a 20cm de la pared hará que la respuesta este casi inalterada (la primera cancelación aparece en 430Hz). Adicionalmente, las bajas frecuencias sufrirán un incremente de unos +6dB cuando el monitor se coloque a esa distancia.
Alternativamente, la tercera solución, es mover el monitor considerablemente lejos de la pared, así la posible cancelación baja a una frecuencia donde el monitor no reproduzca. Así, la mínima distancia entre monitor/pared depende de la respuesta del monitor.
COLOCANDO LOS MONITORES EN STAND
En general cuando se coloca un monitor a mas de 30cm de la pared, un reflexión puede causar una cancelación en las frecuencias bajas y por lo tanto la perdida de la calidad de los bajos. Para monitores de dos vías, cancelaciones en el rango de 40Hz a 80Hz tienen y deben ser evitadas en todo sentido. En el rango de 80Hz a 200Hz deben ser evitadas siempre y cuando sea posible, ya que si no lo es la calidad sonora puede ser percibida como buena. Trasladando estos conceptos a distancias, estas recomendaciones muestran que una respuesta aceptable puede ser alcanzada a 1m de distancia. Más allá, en el rango de 1m-2,2m, debe ser evitada.
REFLEXIONES DE OTRAS SUPERFICIES
Otras posibilidades para que se produzcan cancelaciones en bajas frecuencias, son las reflexiones con otras superficies, tales cuales, techo, paredes, piso. Tienen en mismo concepto de cancelación de media longitud de onda de lo explicado arriba.
Hay algunas maneras para resolver estos problemas:
• Cambiar la forma de la habitación para que las reflexiones no estén directamente en el punto de escucha.
• Asegurarnos que la pared de atrás esta a mas de 3mts del punto de escucha.
• Agregar material absorbente para reducir el nivel del sonido reflejado. Es la opción mas barata pero desafortunadamente haremos que el RT60 caiga y se vea afectado.
FORMULAS PARA CALCULO DE LAS FRECUENCIAS DONDE HAY CANCELACIÓN
Cancelación de frecuencia a un cuarto de longitud de onda.
fc = c / 4dx
Donde: “c” es velocidad del sonido a 20° centígrados a nivel de mar: 344 m/s. y “dx” es la distancia del monitor a la pared trasera.
Distancia mínima del monitor a la pared trasera.
dmin = 1.4c / 4 f-3dB
Donde: “dmin” es la distancia desde el frente el monitor a la pared trasera. “c” es la velocidad de sonido. “f-3dB” es el corte de la respuesta en frecuencia del monitor a -3dB
Cancelación de frecuencia a media longitud de onda
fc = c / 2(dreflect-ddirect)
Donde: fc es la frecuencia que se cancela. “c” es la velocidad del sonido. “dreflect” es la distancia del monitor al punto de escucha mediante la superficie reflejada. “ddirect” es la distancia directa desde el monitor al punto de escucha.
