Que tal taringueros aquí les traigo mi primer post
un tutorial básico de mastercamx5 en español de un mecanizado por contorno 2d a partir de un solido.

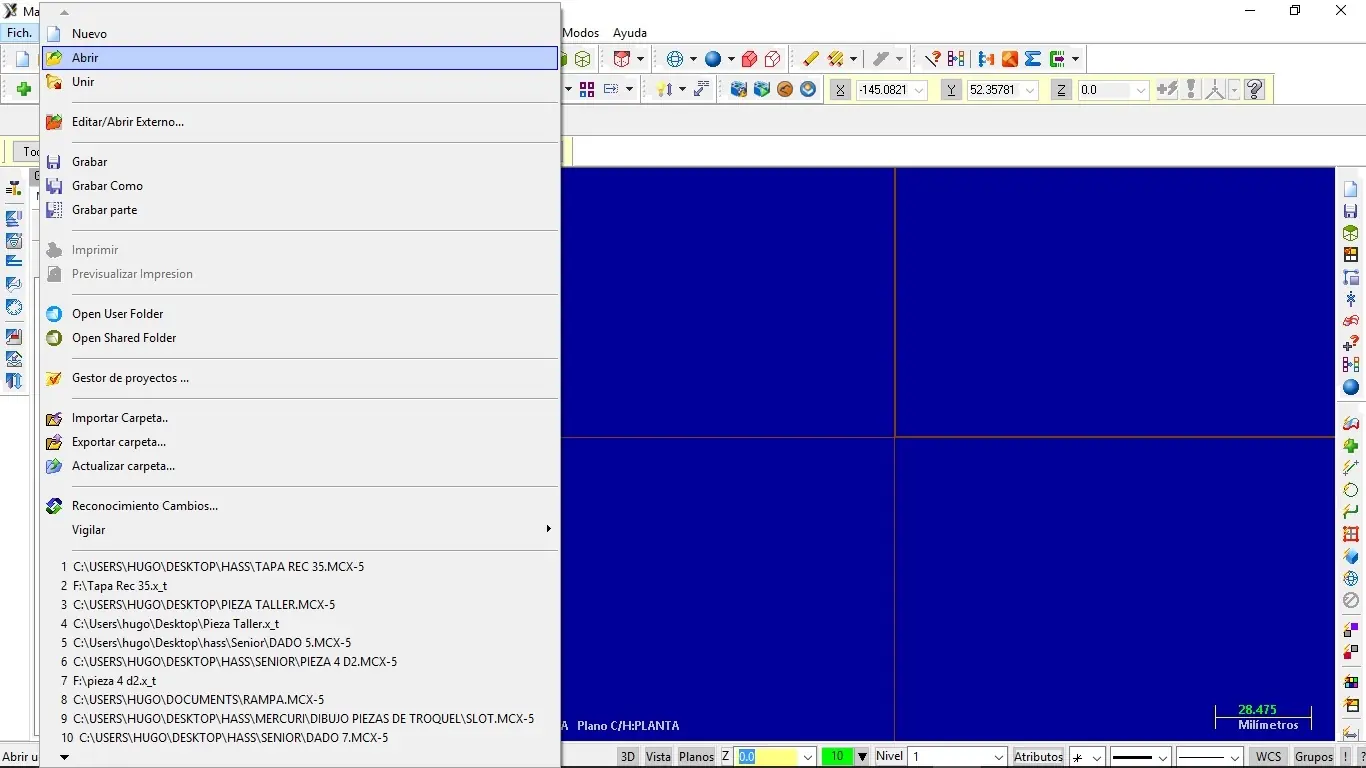

primero abrimos un archivo en 3d (No profundizaré tanto en para que sirve cada icono)

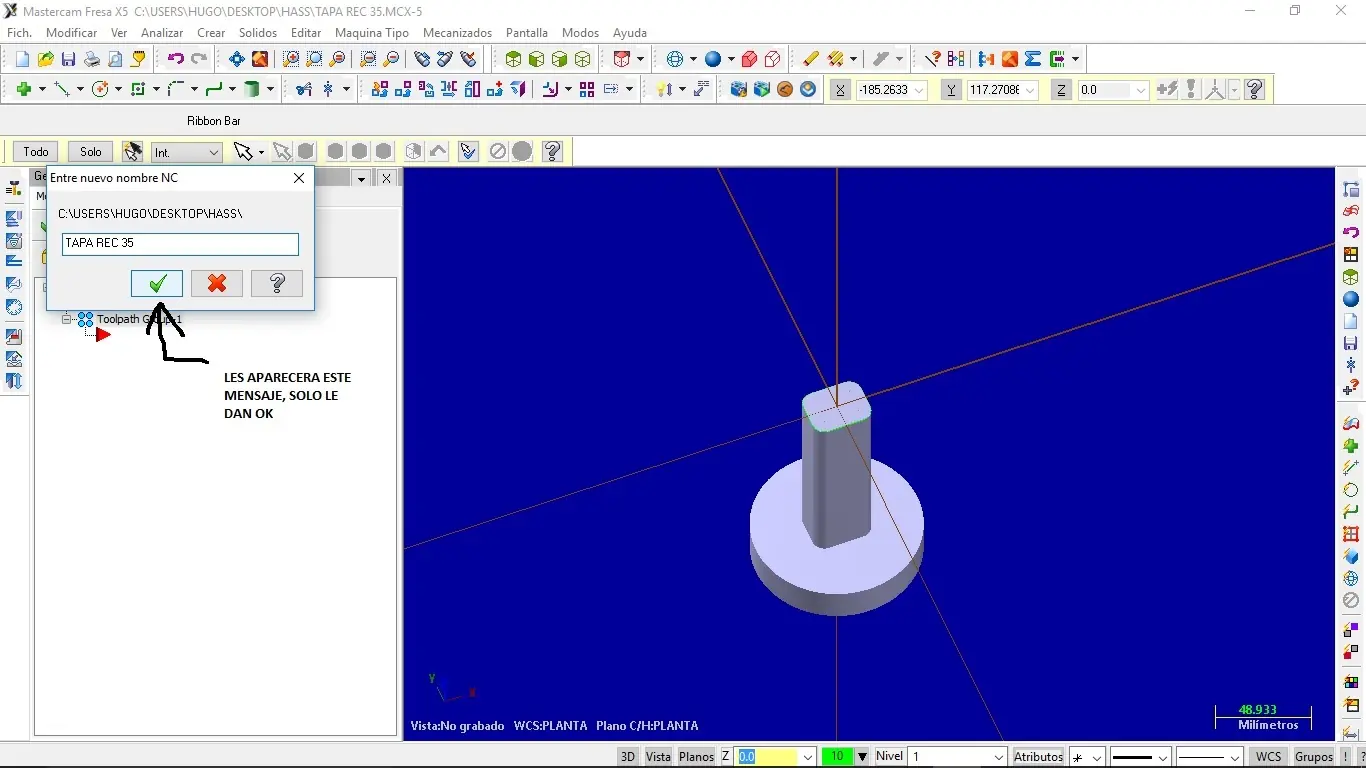

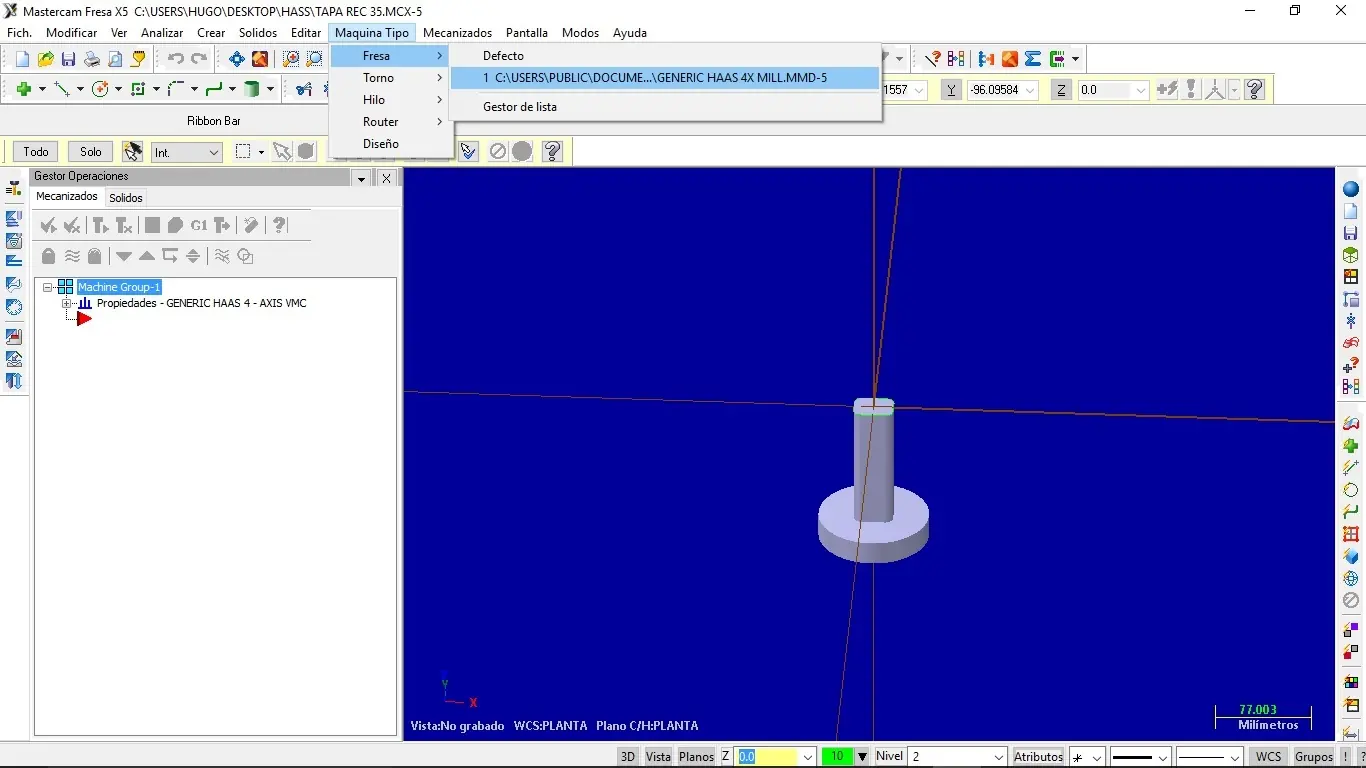

Después seleccionamos el tipo de maquina con la que vamos a trabaja, en este caso es una has
si no tiene elijan defecto.

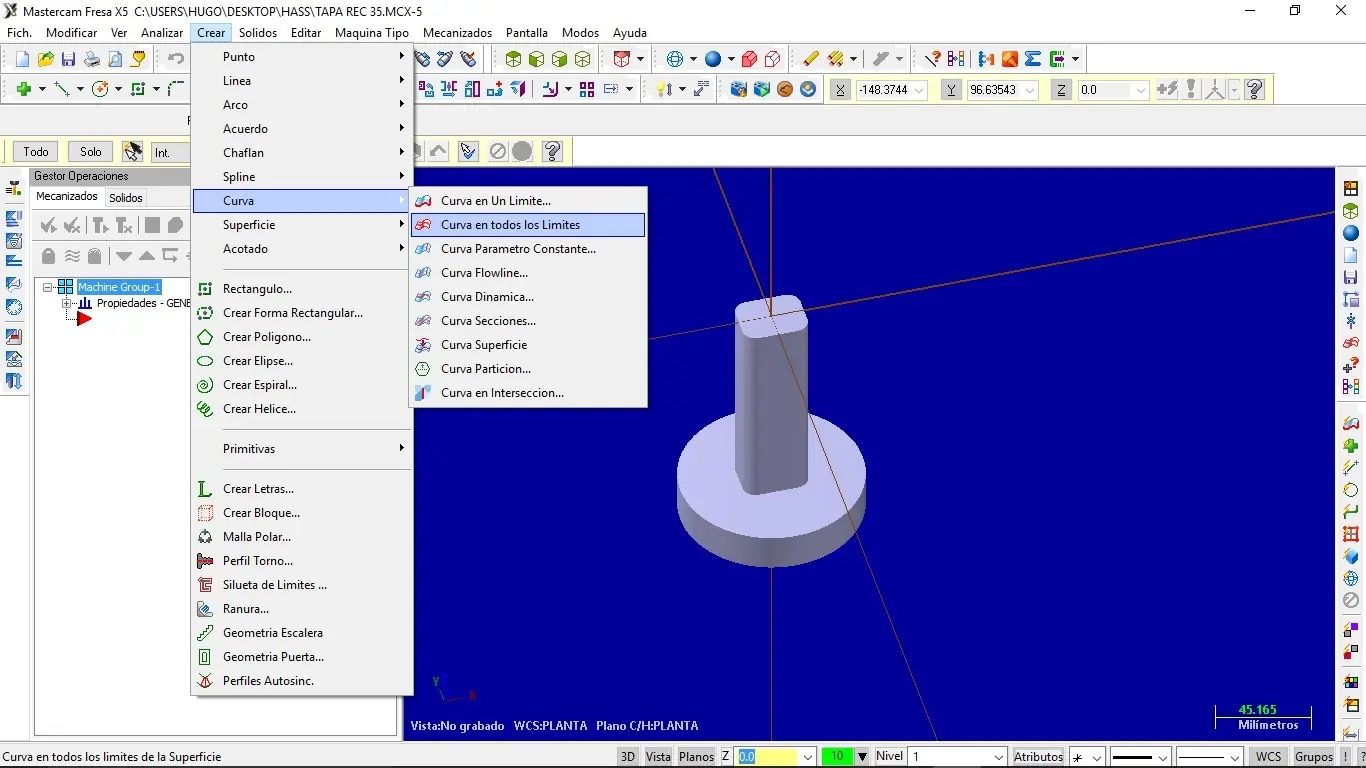

Vamos a menú; Crear, Curva, Curva en todos los limites.

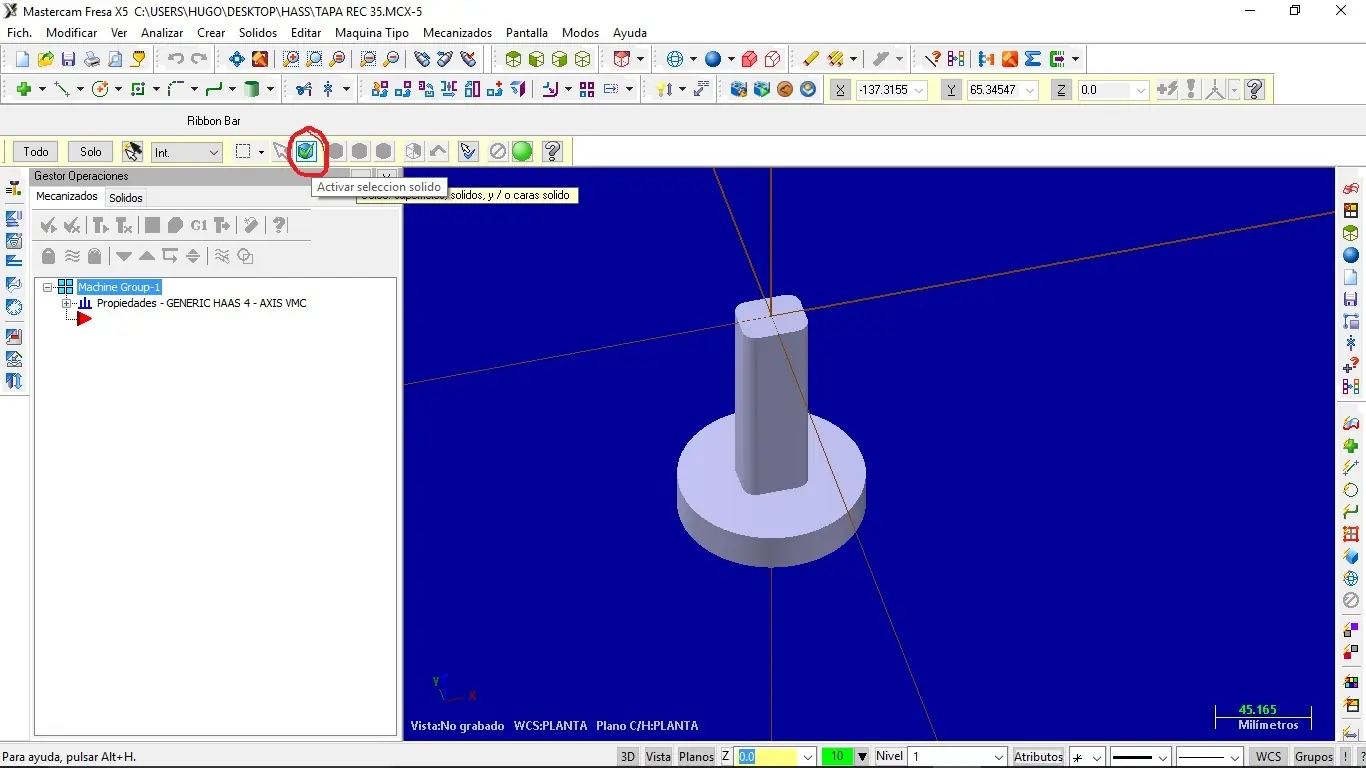

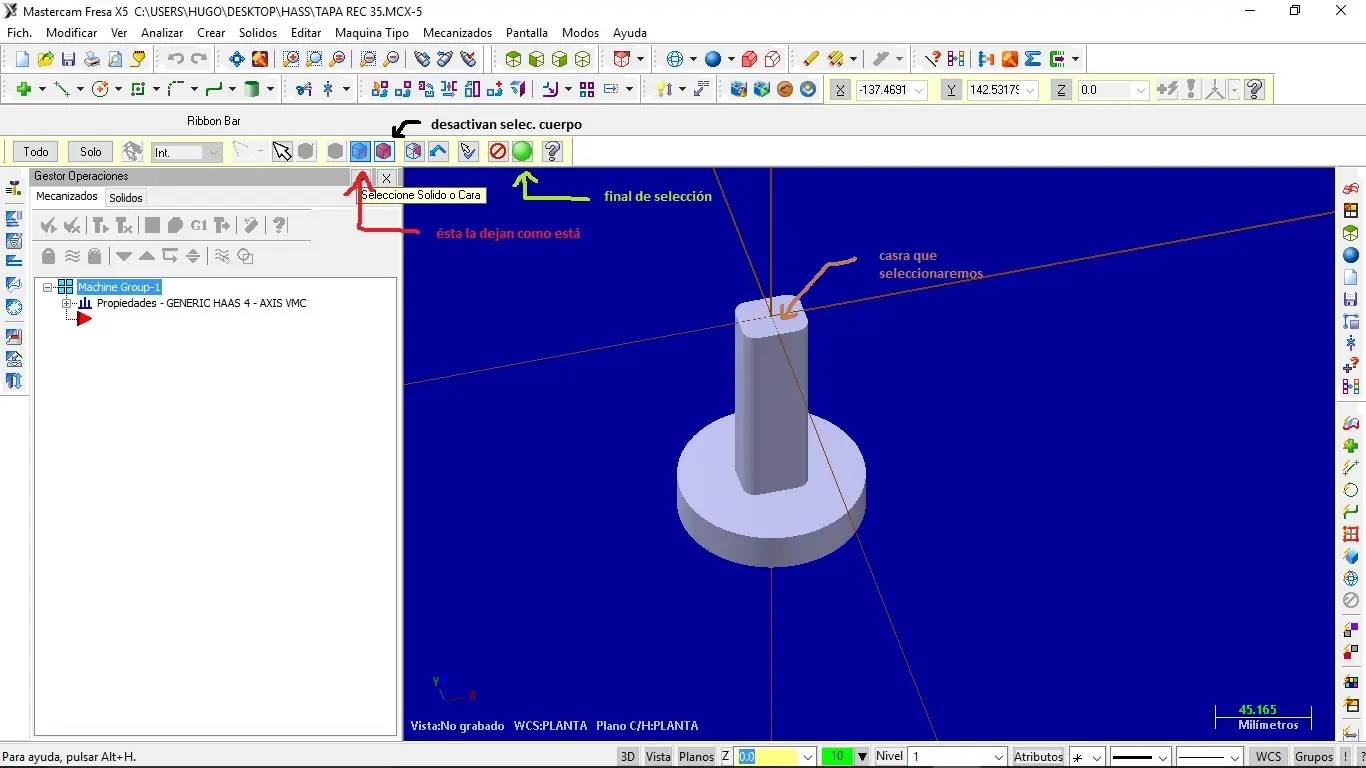

elegir selección de sólido, desactivan seleccionar cuerpo, (en mi caso la cara a seleccionar es la de que señalo con la línea café), le dan final de selección.

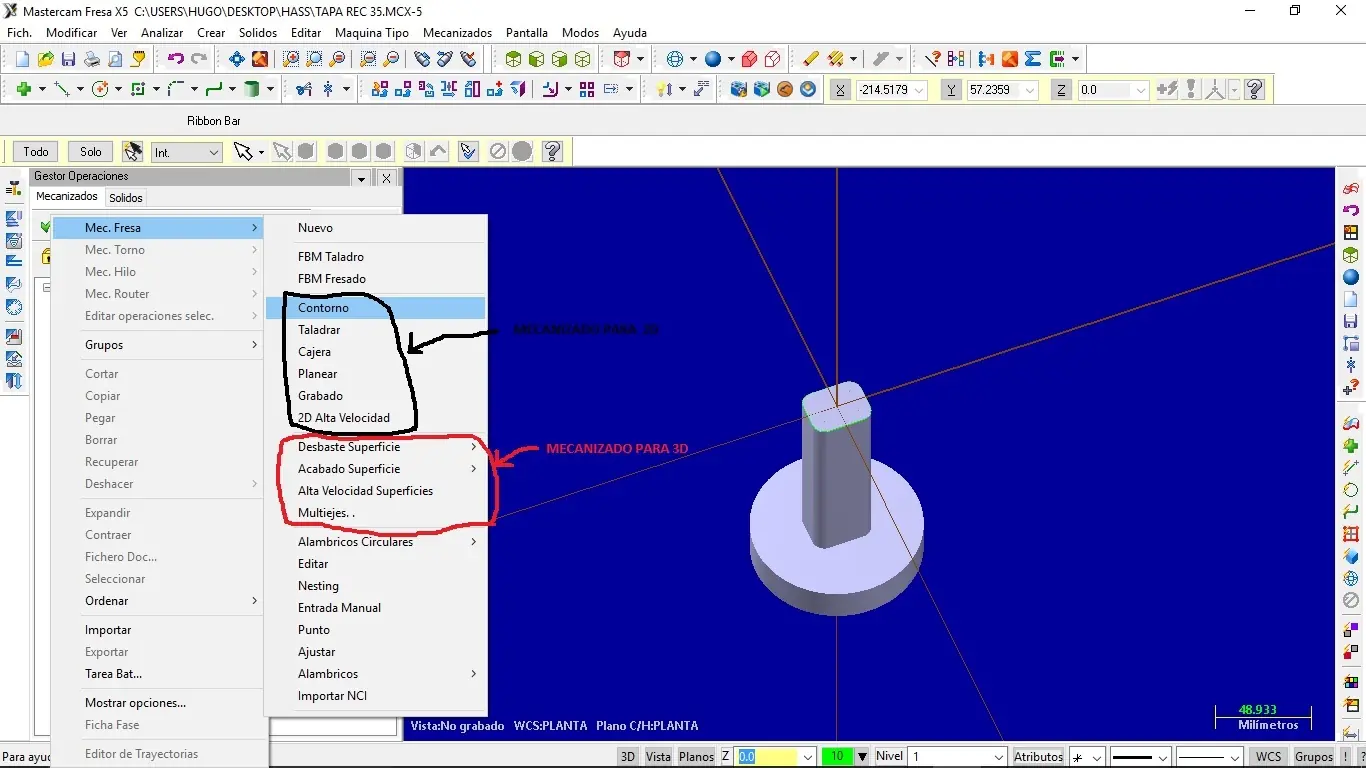

En el gestor de operaciones dan click derecho, elijan Mec. Fresa, Contorno

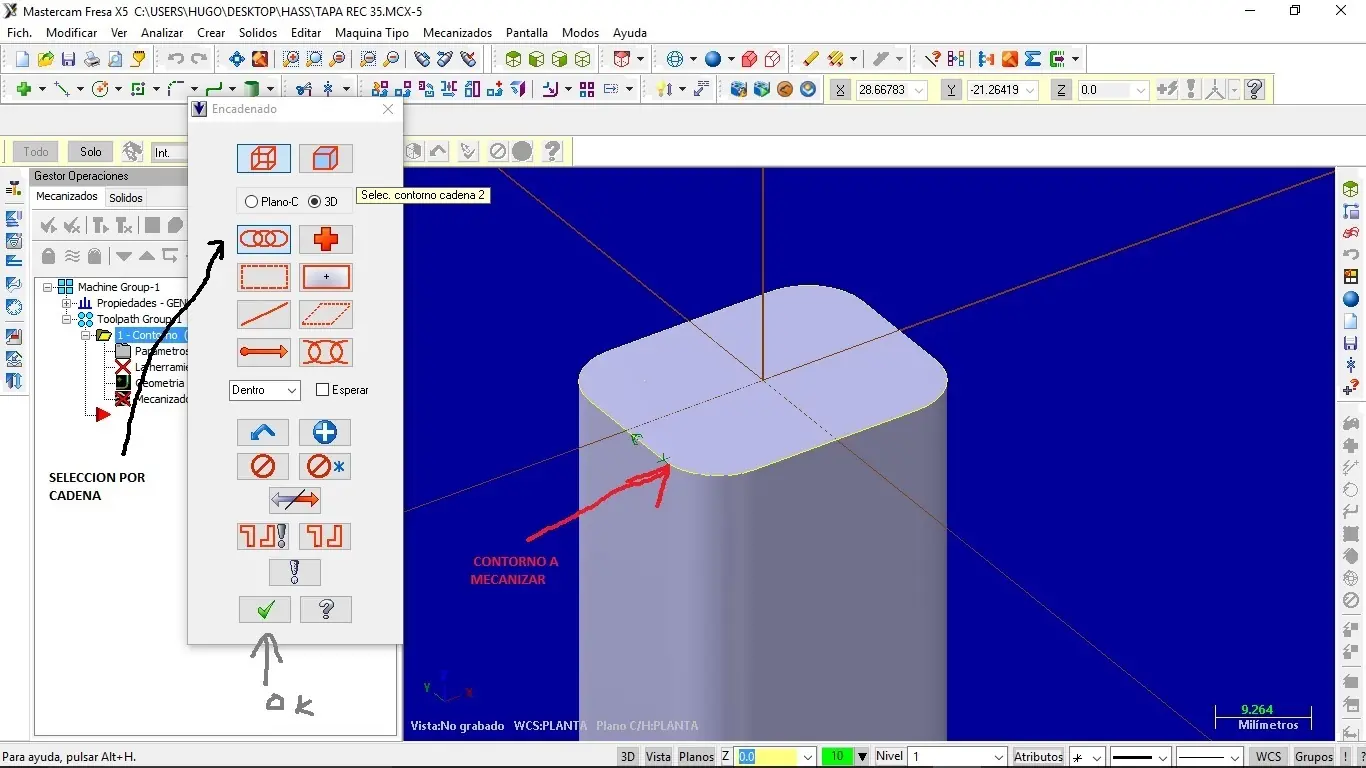

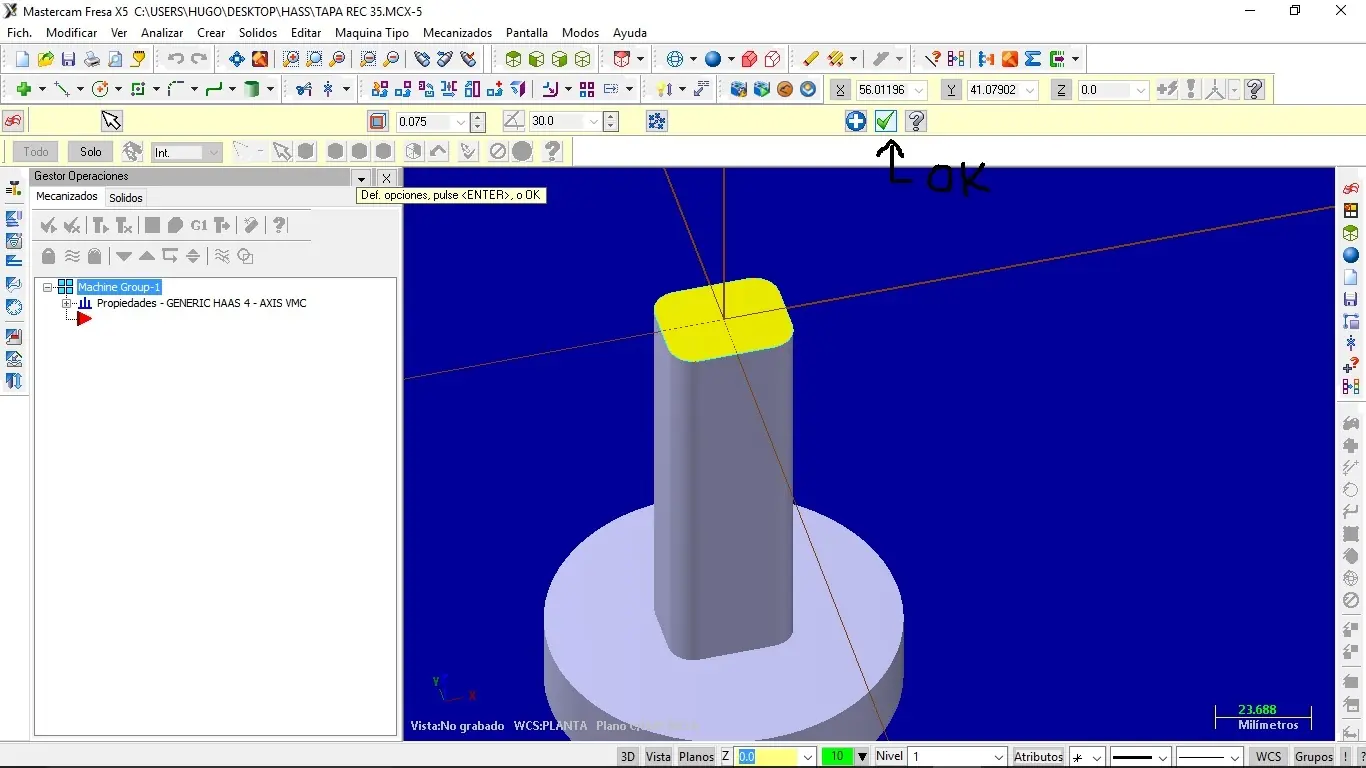

Aquí lo dejamos como está solo seleccionamos el contorno que deseamos mecanizar y le damos OK

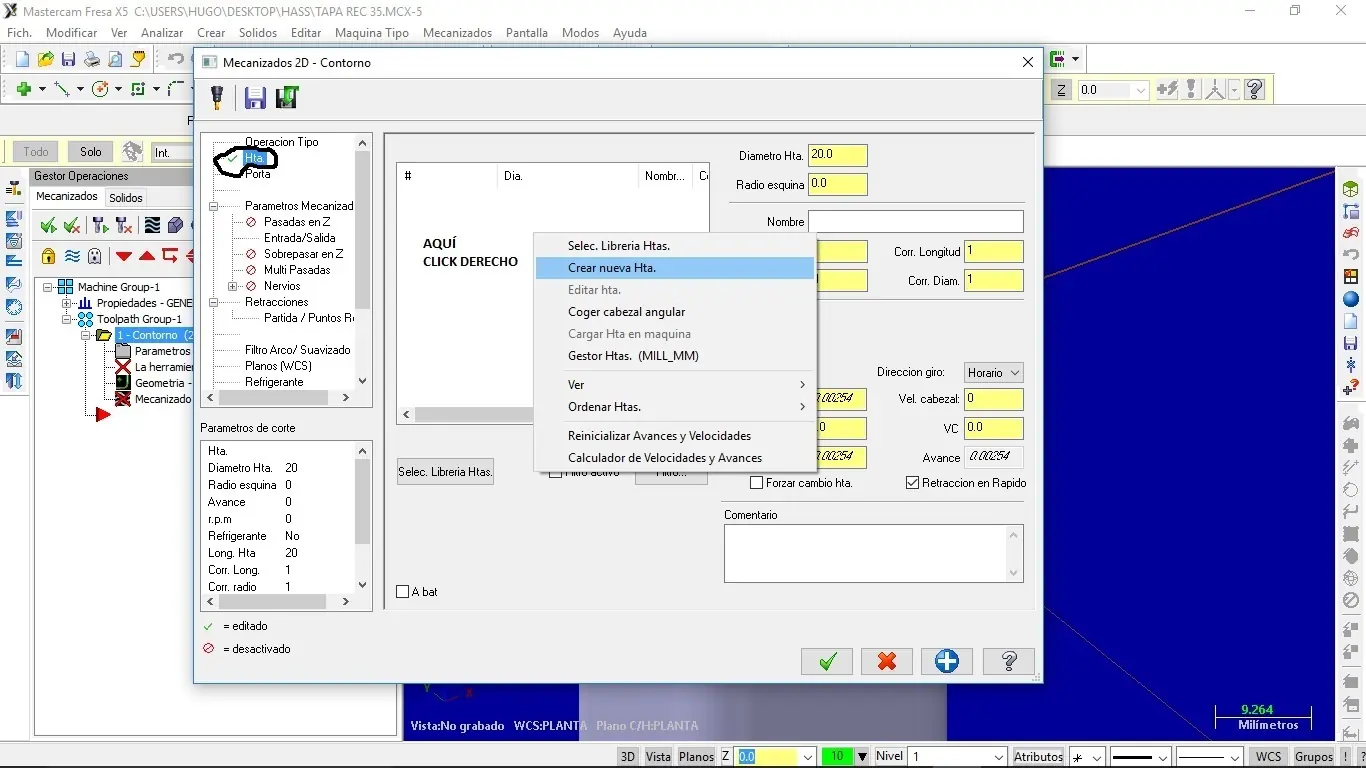

En el recuadro siguiente nos vamos a Hta. damos click derecho (donde muestra la imagen) Crear nueva Hta.

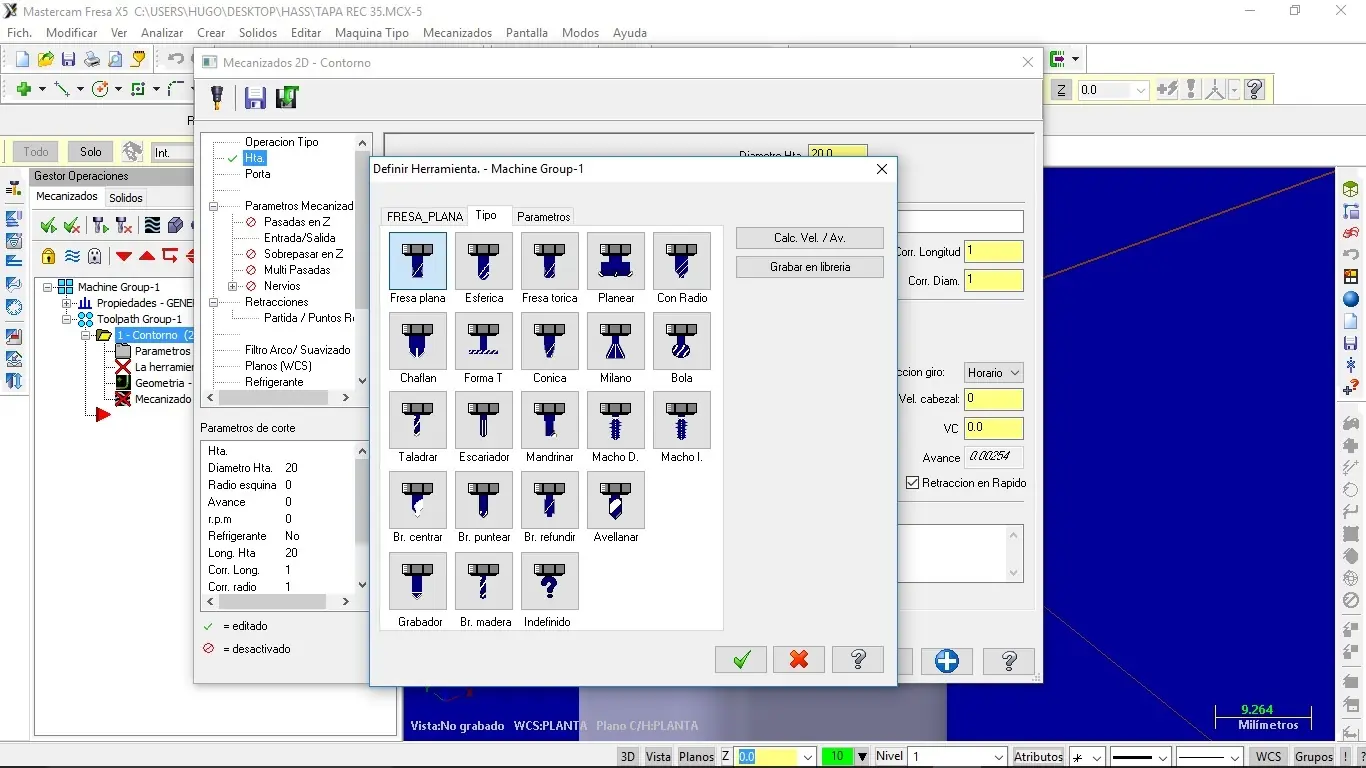

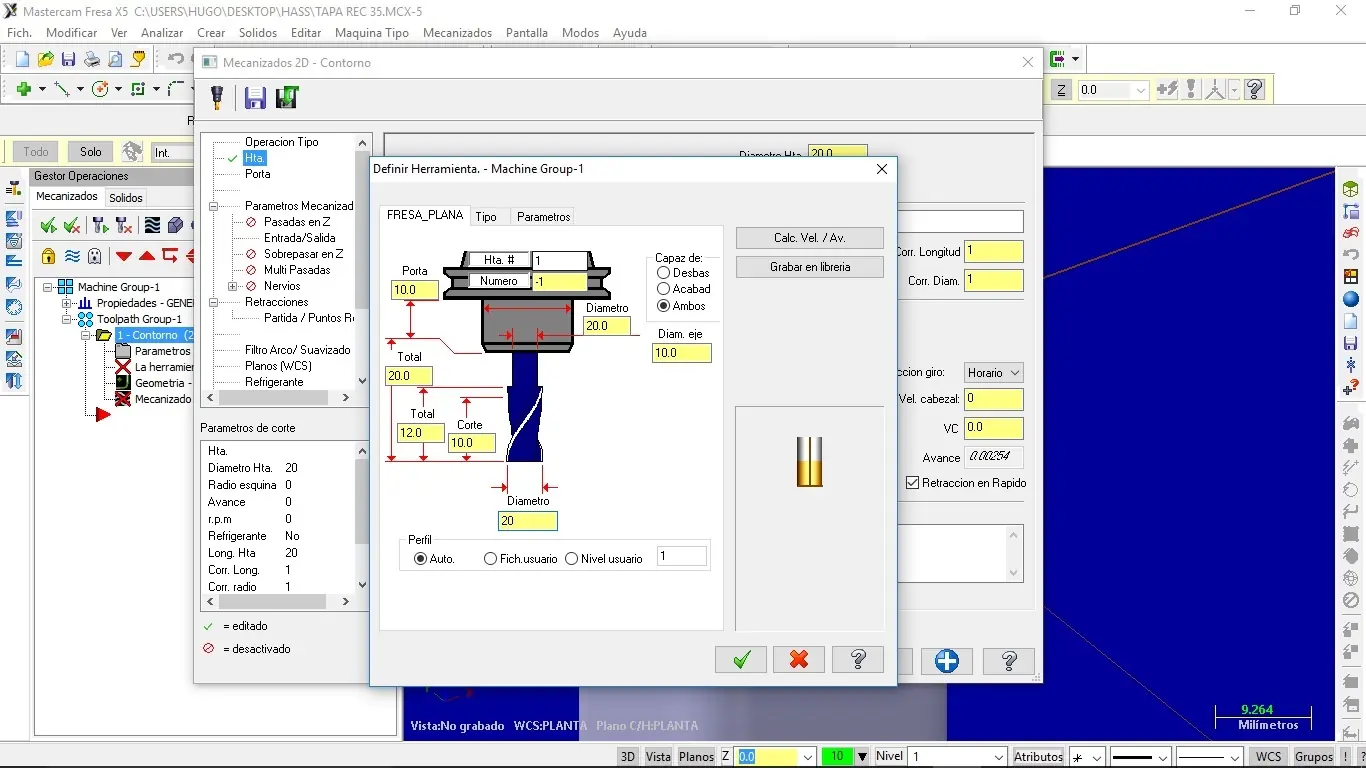

elijen el tipo de Hta. en mi caso es fresa plana, los parámetros que a continuación se muestran depende de la hta con la que vayan a mecanizar, yo deje todo como está a excepción del diámetro de la Hta. le dan OK

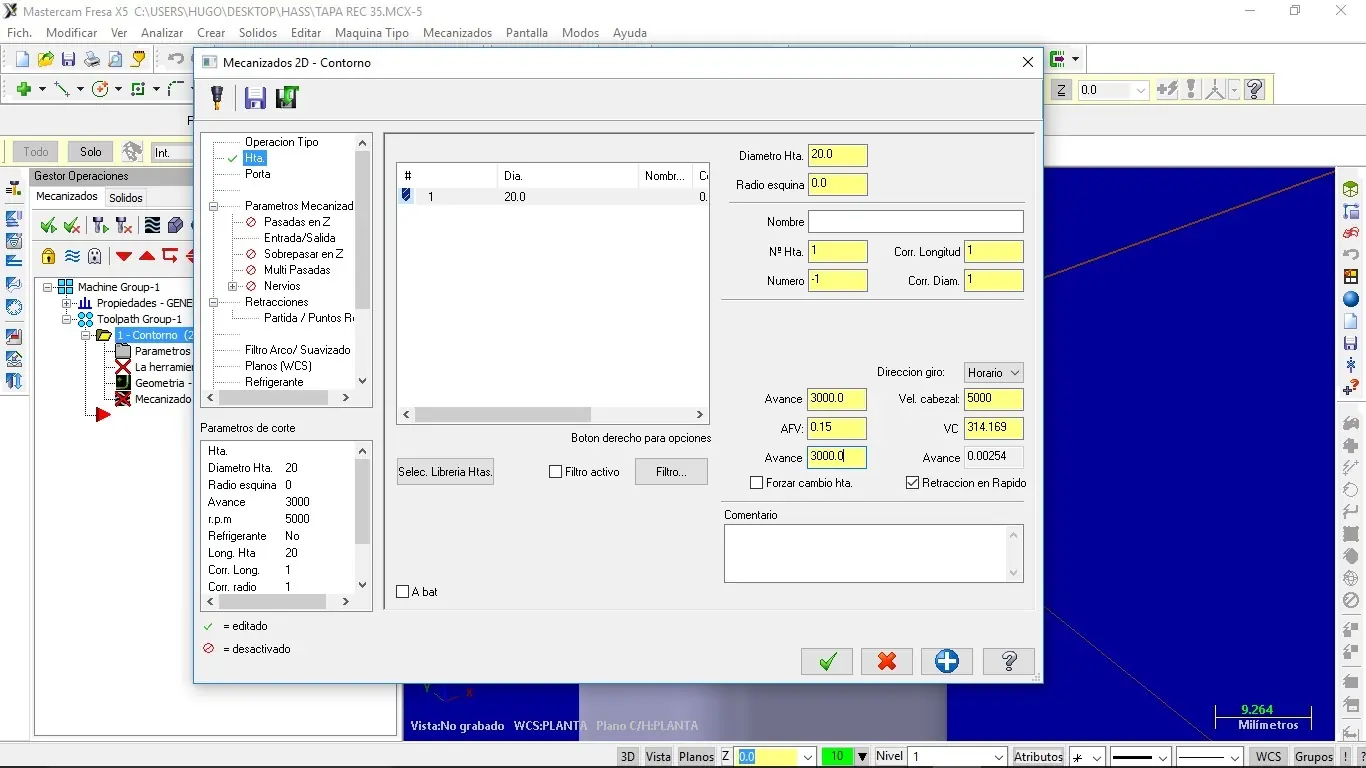

Después acomodan los parámetros de vel. cavezal, avance, avance dependiendo de que material se desea maquinar, si es para practicar en soft denle cualquier avance

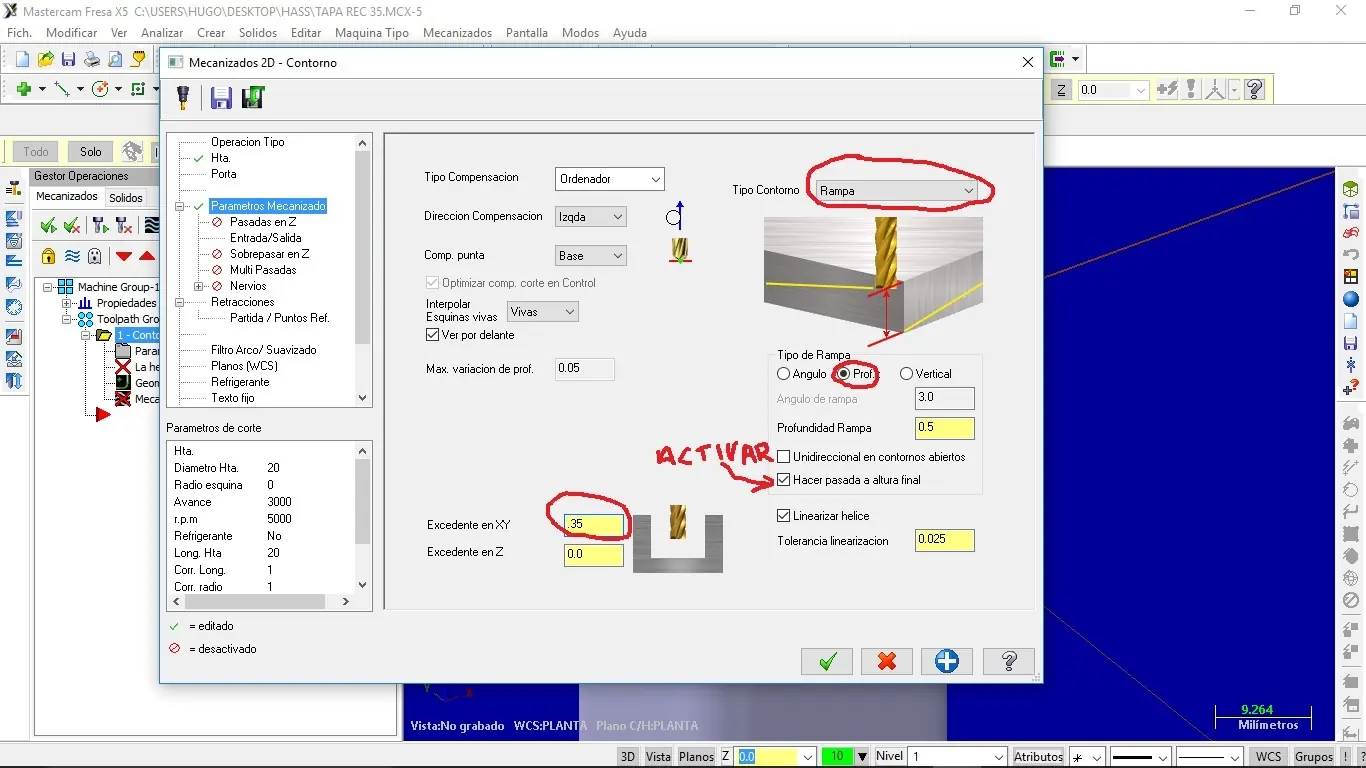

Nos dirigimos a parámetros mecanizado

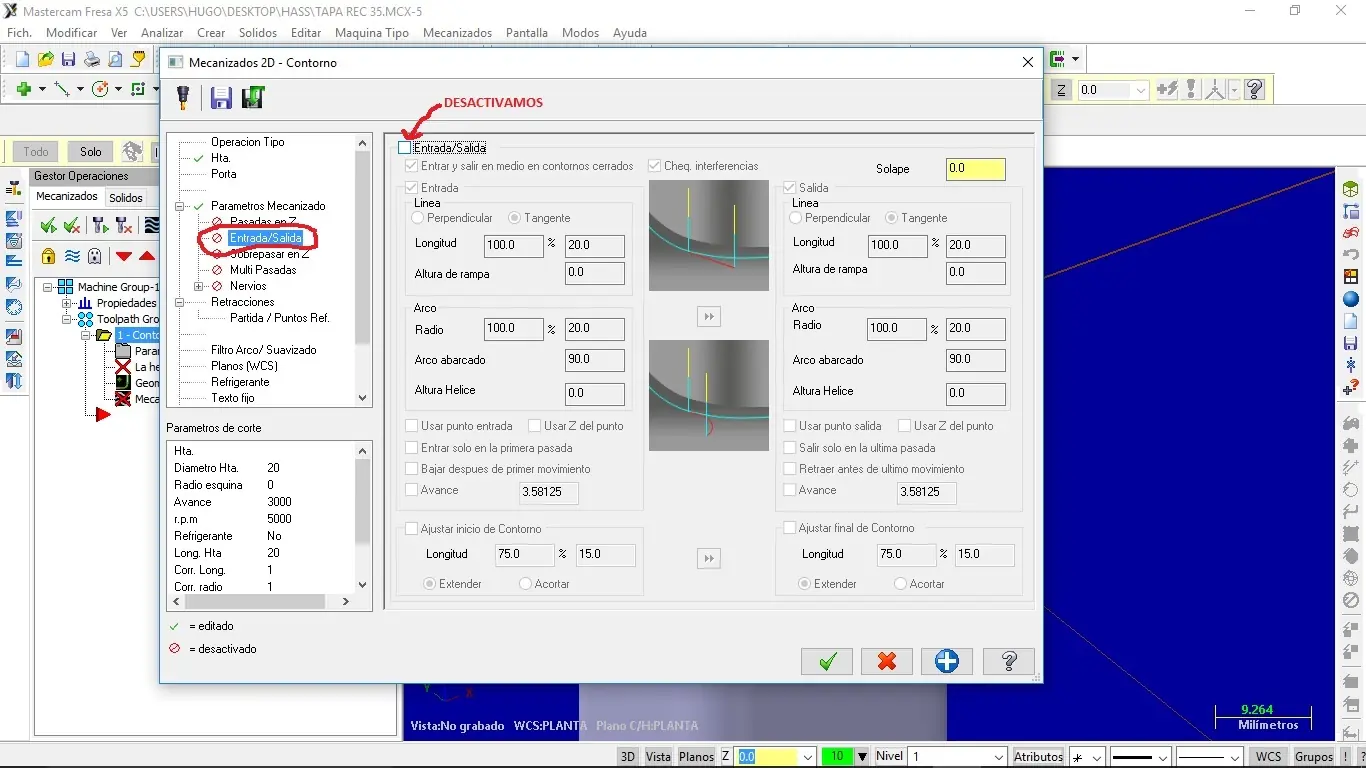

Desactivamos entradas y salidas

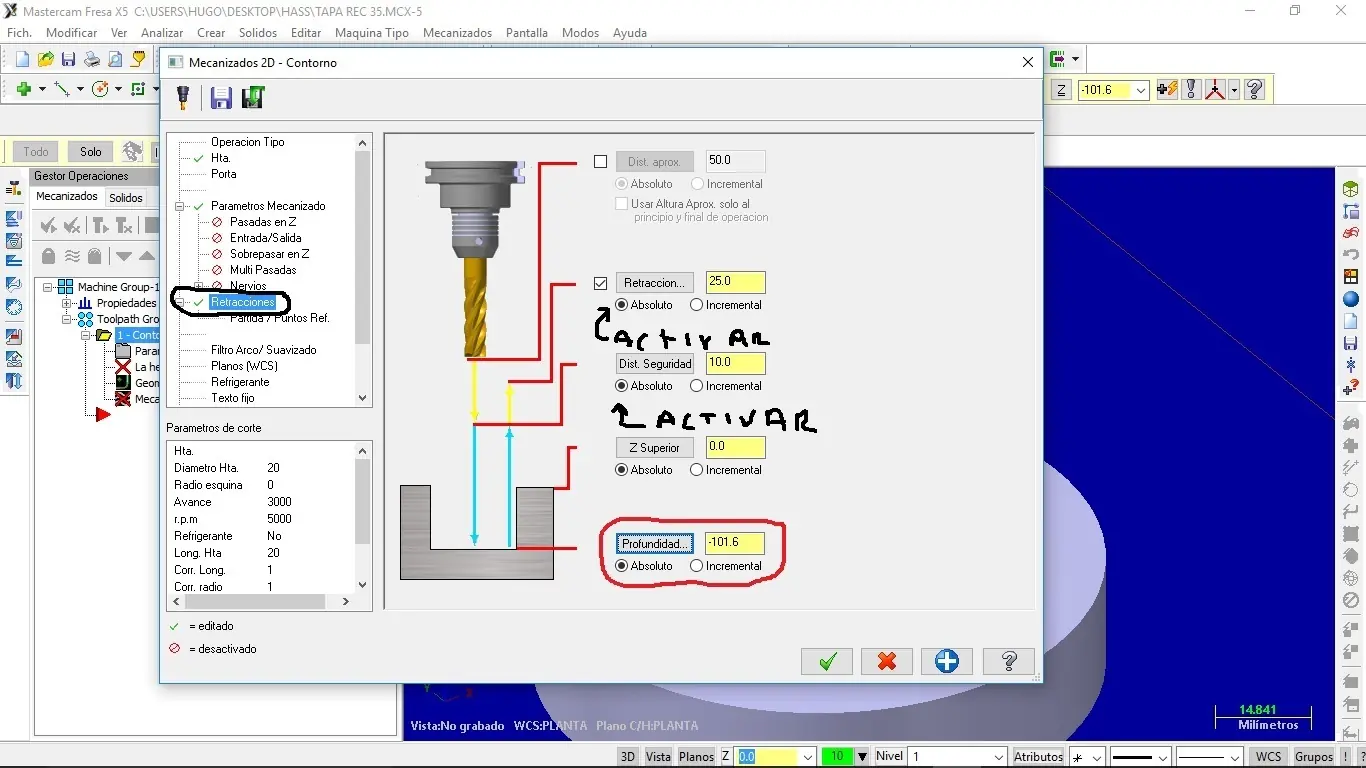

Retracciones (en lo personal trabajo con sistema absoluto)
Así quedaría nuestro mecanizado (dependiendo de que pieza elijan)
Bueno amigos espero les halla gustado estaré subiendo más post de lo que he aprendido en el trabajo
Gracias
