Introducción
Objetivos a lograr con esta práctica son los siguientes:
• Conocer el símbolo, la expresión matemática y la tabla de verdad de
los operadores lógicos And, Or, Not, Nand, Nor, Exor y Exnor.
• Identificar las terminales de los circuitos utilizados.
• Aprender a interconectar y armar circuitos usando la tablilla de conexiones
(protoboard).
• Obtener las tablas de verdad de cada uno de los operadores.
Material necesario para el desarrollo
de esta práctica
• Una fuente de voltaje de 5VCD (7805)
• Una tablilla de conexiones (protoboard)
• Circuitos integrados SN7400, SN7402, SN7408, SN7432 y
SN7486
• Un DIP deslizable de 10 switch
• LEDS rojos y verdes
• Ocho resistencias de 330 ohmios
• Alambre para conexiones
Procedimiento explicado:
Tabla de Verdad:
SN7400 Nand
mABX= ¯(A*B)
000 1
110 1
201 1
311 0
circuito lógico Nand SN7400.
Preparamos la tablilla de pruebas circuitos con los montajes;

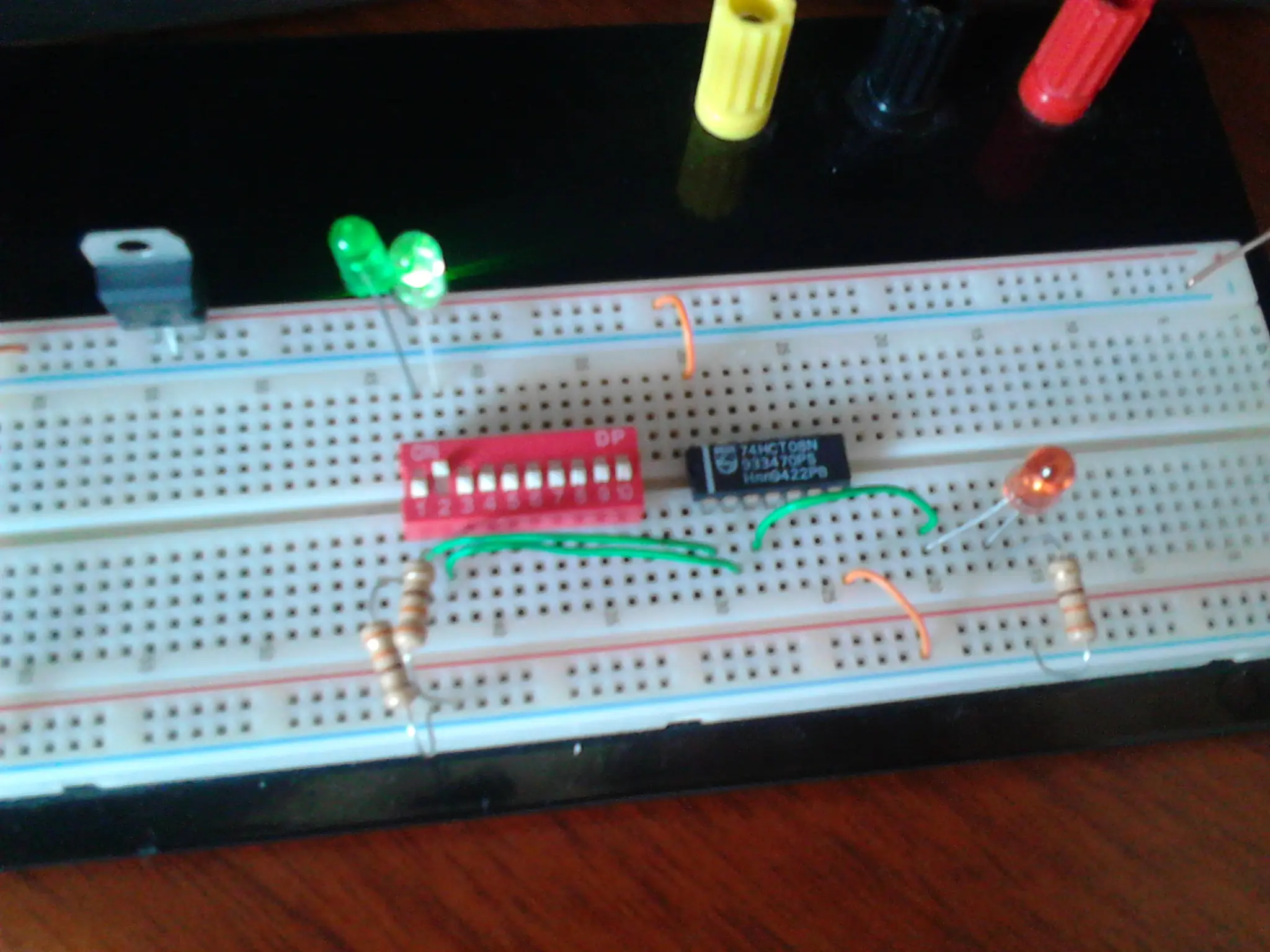

Nand SN7400. (1*0=1)

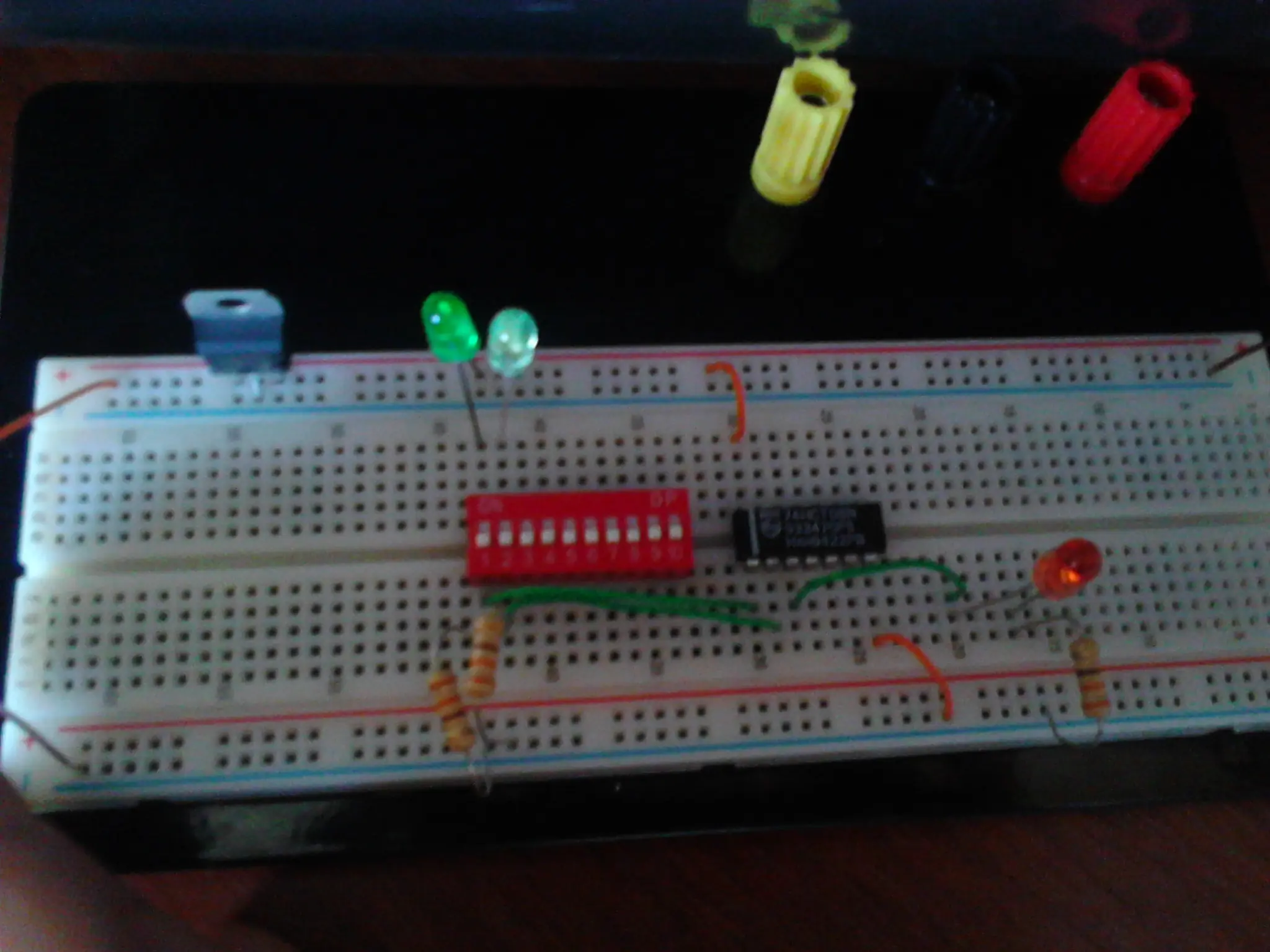

Nand; SN7400: (1*1=0)

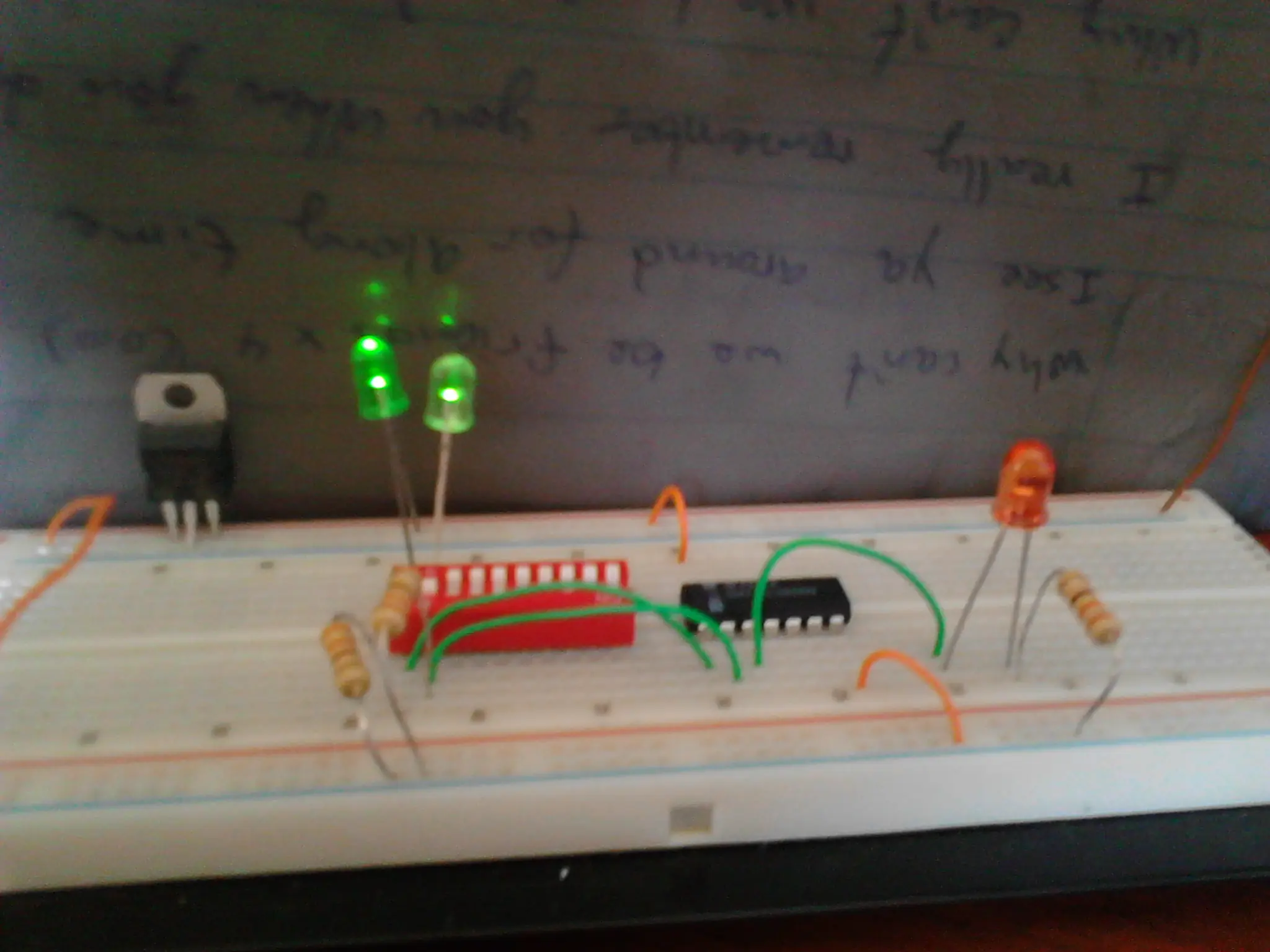

Nand; SN7400: (0*0=1)

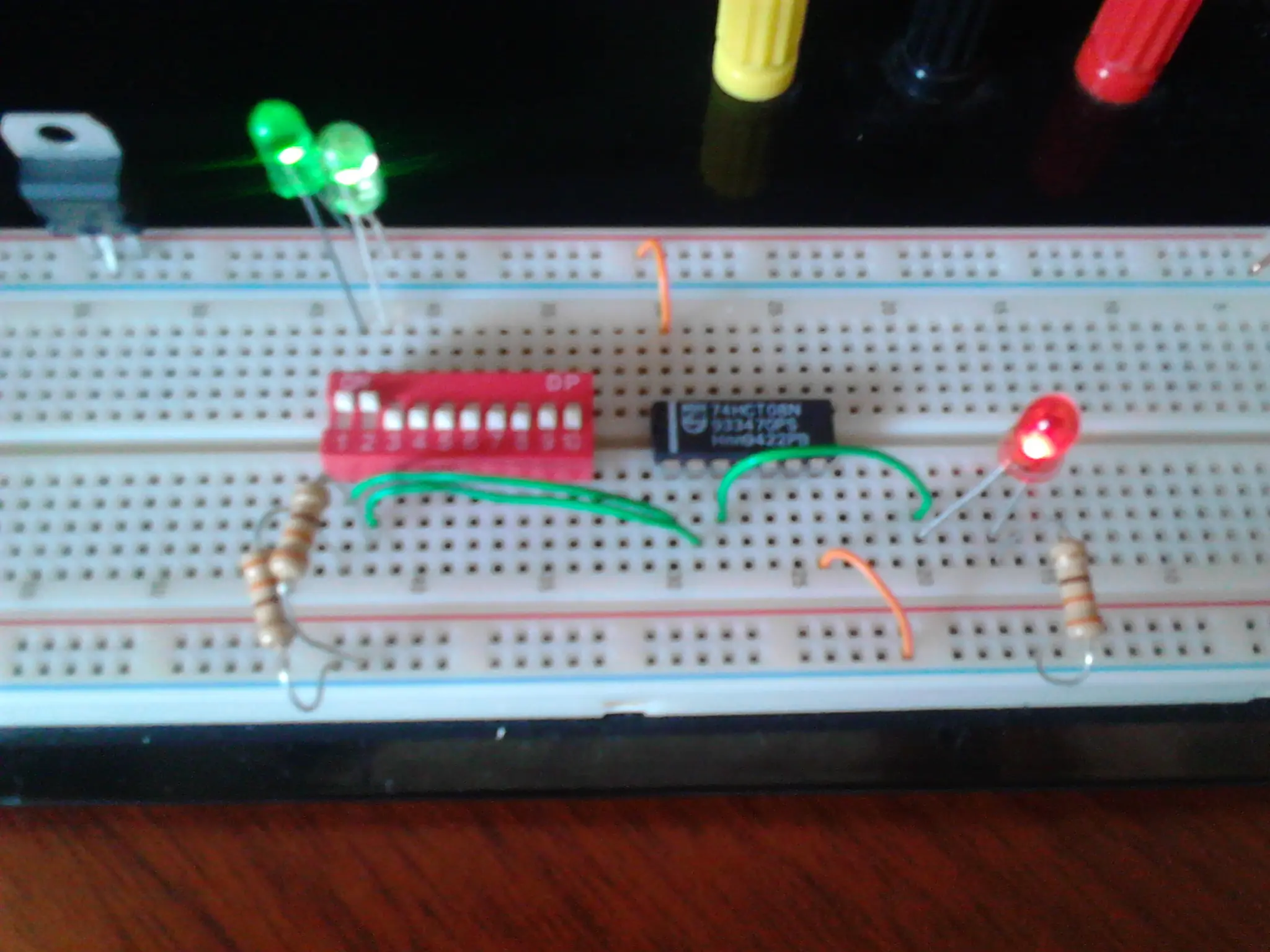

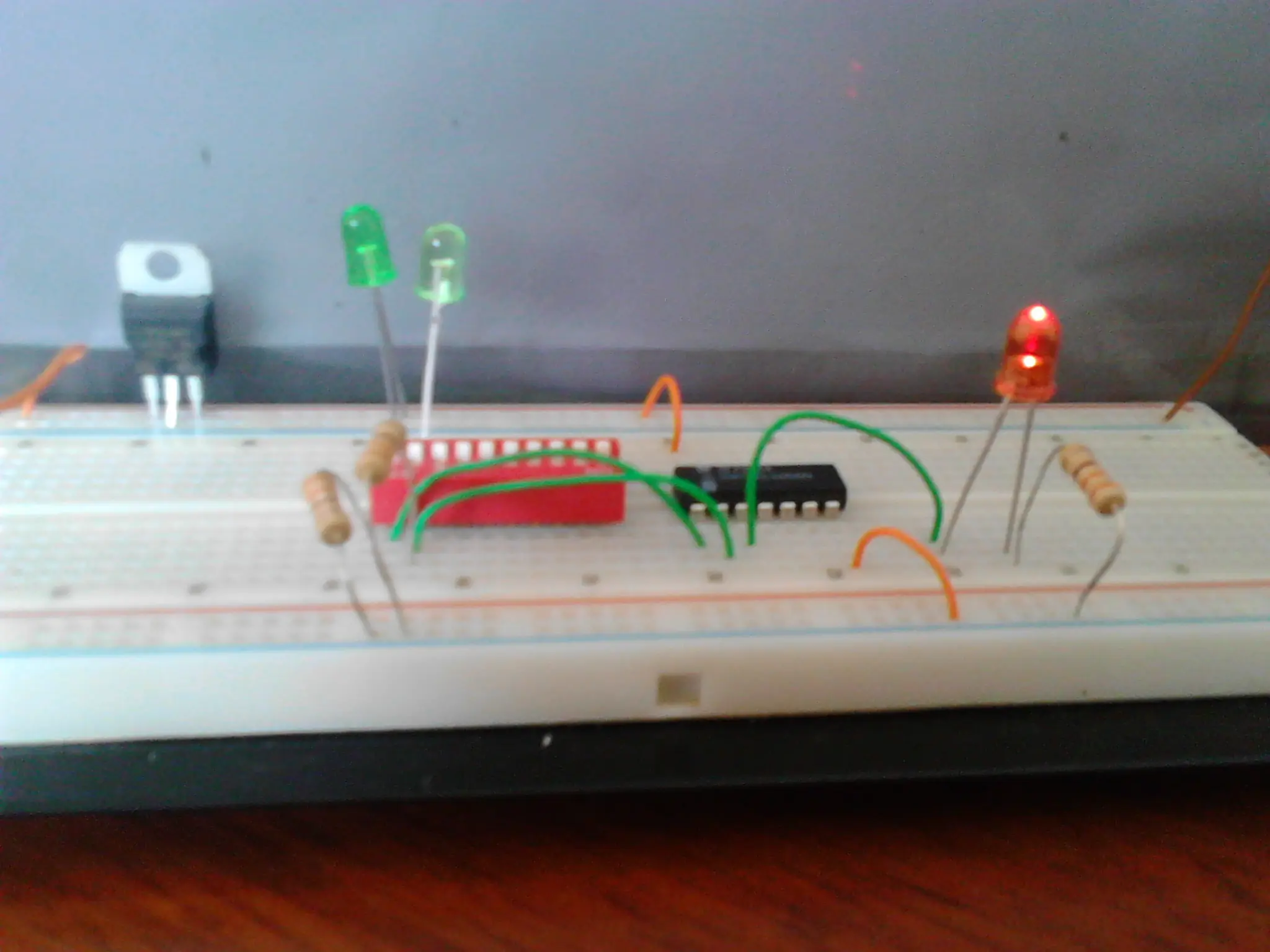

Fotos anexadas de los montajes de circuito del TTL;
SN7408 And Tabla de Verdad:
mABX= A*B
0111
1010
2100
3000
queda explicar aqui que el led esta en orden de configuracion. como este diagrama. el ttl esta conectado como tal.

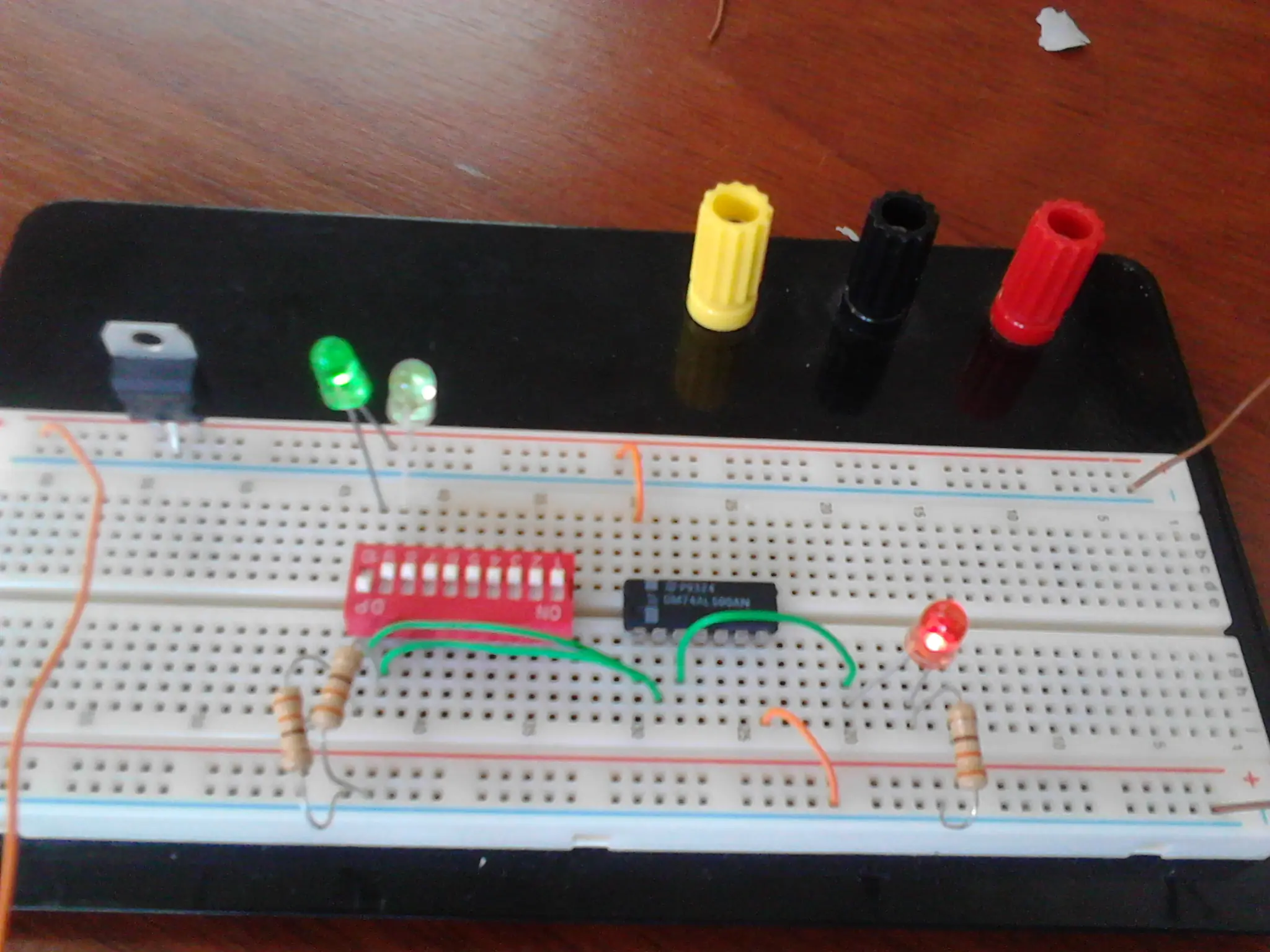

And; SN7408: (1*1=1)

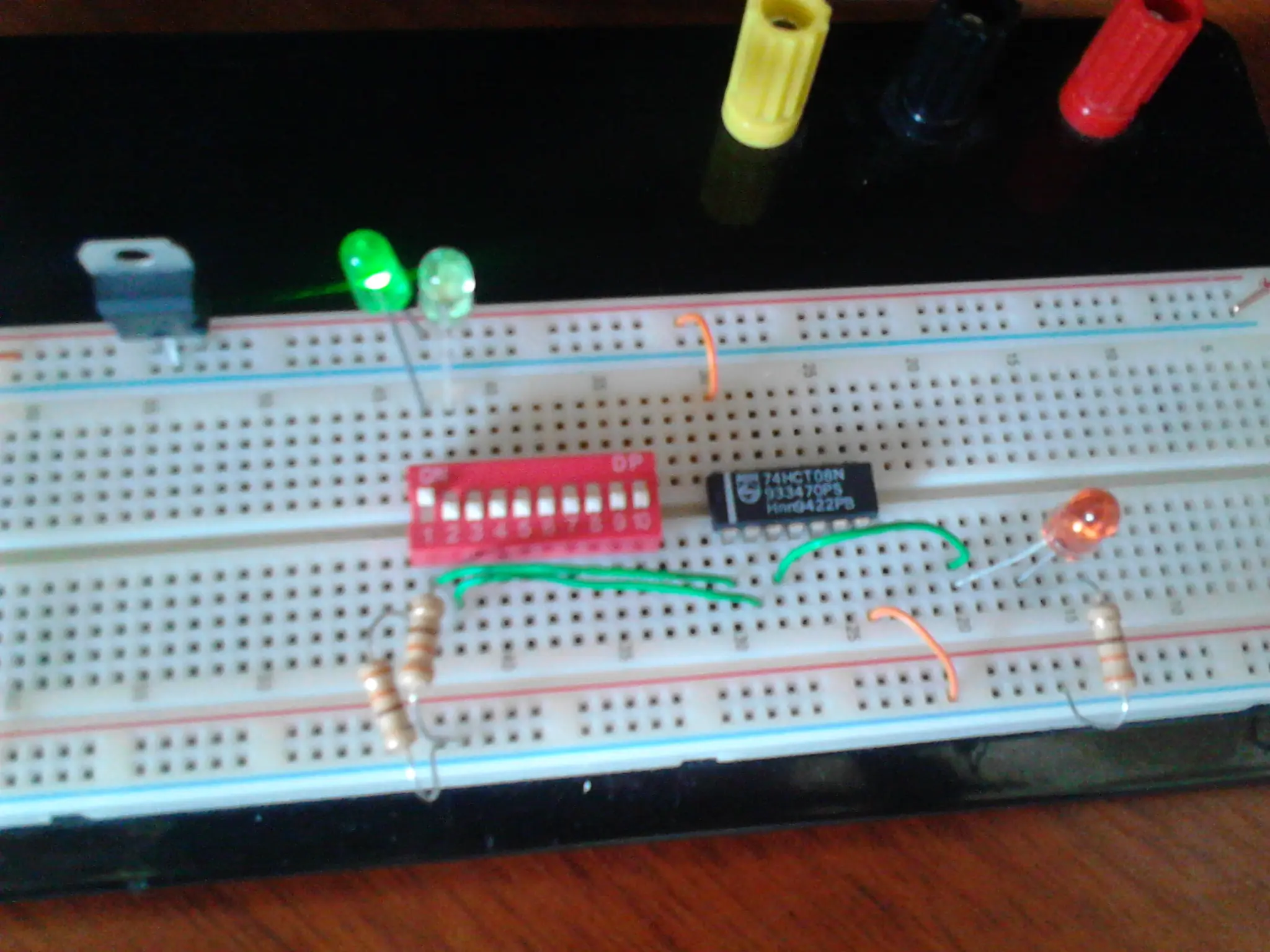

And; SN7408: (0*1=0)
And; SN7408 (1*0=0)
And; SN7408 (0*0=0)
