Las resistencias SMD o de montaje en superficie, ejercen la misma función que las tradicionales resistencias, pero su tamaño es minúsculo, adecuado para montar circuitos mucho más pequeños, con el mismo comportamiento, pero con el correspondiente ahorro de espacio
El resistor consiste en un sustrato de cerámica y en éste se deposita una película (capa) de óxido de metal. El grosor y la longitud de la película real determina la resistencia. En vista del hecho de que las resistencias SMD se fabrican utilizando óxido de metal, son bastante estables y por lo general tienen una buena tolerancia.
Estas son las más fáciles de leer, nos las vamos a encontrar con una serigrafía de 3 números. En estas los 2 primeros dígitos son el valor numérico mientras que el tercero es el multiplicador, es decir la cantidad de ceros (0) que agregaremos al valor.
Veamos un ejemplo: una resistencia con el número 472 es de 4.700 ohm o (4,7K) porque al número "47" (los dos primeros dígitos) debemos agregar 2 ceros (del número "2" del tercer dígito). En la figura siguiente os muestro gráficamente el sistema con algunos ejemplos de valores comunes.
Código de 3 cifras con valores de menos de 10 ohm
Con el sistema descripto anteriormente, el valor mínimo de resistencia que podemos codificar es de 10 ohm y que equivale al código "100" (10 + ningún cero). Con valores de resistencia menores de 10 ohm, es necesario encontrar otra solución, porque en lugar de agregar ceros deberíamos dividir el valor de los dos primeros dígitos. Para resolver la cuestión, los fabricantes usan la letra "R" que equivale a una coma. Por lo que para resistencias con código de 3 cifras de menos de 10Ω se interpretan así.
También nos las podemos encontrar con la R delante, donde la R al principio significaría “0,” más los dígitos que le sigan.
Códigos de 4 cifras Resistencias de precisión
En el caso de las resistencias de precisión, los fabricantes han creado otro sistema de codificación compuesto por números de 4 cifras. En él, los tres primeros dígitos son el valor numérico mientras que el cuarto dígito es el multiplicador, es decir, la cantidad de ceros que debemos agregar al valor. El hecho de disponer de tres dígitos para codificar el valor permite a los fabricantes una mayor variedad y precisión de los valores.
Códigos de 4 cifras con valores menores de 100 ohm
on el sistema de 4 cifras, el valor de resistencia menor que podemos codificar es de 100 ohm y que equivale al código "1000" (100 + ningún cero). Con valores de resistencia menores de 100 ohm, los fabricantes han optado por la misma solución del sistema a 3 cifras y que consiste en agregar una letra "R" en lugar de la coma. Entonces, si por ejemplo tenemos una resistencia con los dígitos 4R70, sabemos que será de 4,7Ω y tolerancia del 1%.
Cómo identificar resistencias de precisión con el código EIA-96
Recientemente, los fabricantes han introducido para las resistencias de precisión, un nuevo sistema de códigos llamado EIA-96 que es bastante complicado de descifrar si no tenemos la tabla de referencia. Me explico; en los códigos de tres y cuatro cifras que hemos visto, el número impreso dispone de toda la información necesaria para conocer el valor de resistencia. Por el contrario, en el EIA-96 las primeras dos cifras del número leído es un número índice de una tabla en la que encontraremos el valor equivalente mientras que la letra final equivale al multiplicador.
Es decir que, si tenemos una resistencia con el código 18B, significa que tenemos que buscar en nuestra tabla el número 18 que corresponde con 150 y multiplicarle el valor de B = 10. Por lo que la resistencia será de 1500Ω o 1,5k

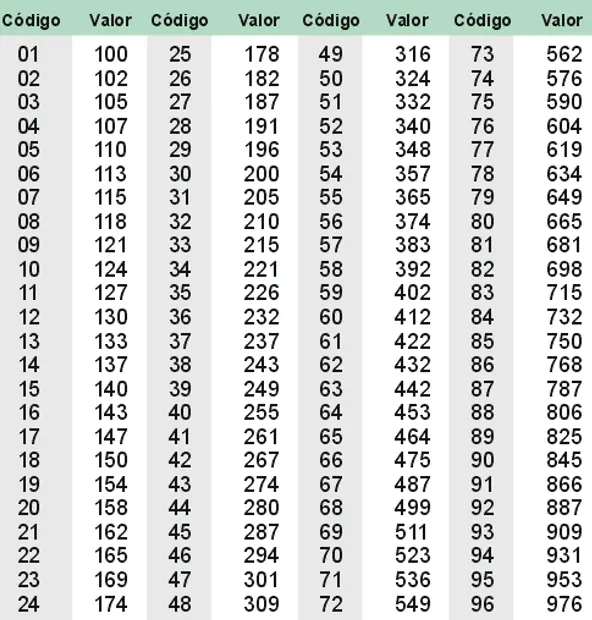

Para reconocer si una resistencia esta codificada en EIA-96, generalmente basta fijarse si el código tiene una letra al final. En la foto de arriba está la tabla completa para resistencias EIA-96.
Cómo averiguar la tolerancia de las resistencias SMD
Pues muy sencillo, como han podido observar en los tres sistemas de codificación que hemos visto, los fabricantes no han previsto ningún modo de indicar la tolerancia de las resistencias (la cuarta franja de color en las resistencias comunes). Aunque si existen excepciones a la regla, las resistencias codificadas con números de 3 cifras tienen una tolerancia del 5% mientras que las resistencias con números de 4 cifras y también las resistencias codificadas con EIA-96 tienen una tolerancia del 1%.
omo en el caso de las resistencias con termínales, la potencia de las resistencias SMD depende de las dimensiones de estas. La más pequeña, que es el modelo 0201 tiene dimensiones realmente reducidas (0,6mm x 0,3mm) y su potencia es de 1/20W o sea 0,05W.

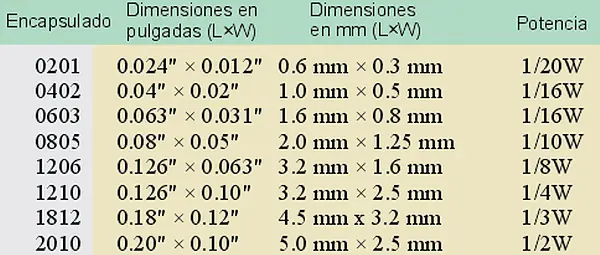

Las resistencias SMD con potencia de 1/4W son del modelo 1210, con dimensiones de 3,2mm x 2,5mm. En la tabla pueden ver los distintos modelos con las respectivas potencias. Para más información, google es un gran aliado.
Una vez las sabemos identificar, tenemos que saber su valor para verificar si están bien o mal. Aquí, una cuestión se me vino a la cabeza muy rápidamente, cuando me enfrente a una tarjeta poblada de cientos de estas. ¿Se pueden testear dentro del circuito?
La respuesta es SI/2, un medio sí. Lo primero que tengo que hacer es saber su valor, ya sea por medio de sus bandas de colores o en el caso de la SMD por su numeración. Lo que hago yo: “Una vez ya sé su valor, las mido dentro del circuito, esta medida puede que me dé ligeramente distinta a su valor ya que habrá más componente conectados a la misma, pero si me da algo parecido (+-10%) de su valor original la doy por buena. Si me da algo totalmente distinto tengo que desoldar una de sus patillas o hacerlo fuera del circuito.” (Hasta ahora me ha ido bien así, no es el método definitivo, pero espero que os sirva)
En cuanto sospechemos de una resistencia, esta tiene que ser extraída y confirmada.
Como ya sabemos las resistencias pueden tener distintos valores óhmicos, por eso debemos saber qué valor tienen para escoger el rango adecuado en nuestro óhmetro.
Extraido del Rincón de Sergio -http://www.thesergioscorner.com/
El resistor consiste en un sustrato de cerámica y en éste se deposita una película (capa) de óxido de metal. El grosor y la longitud de la película real determina la resistencia. En vista del hecho de que las resistencias SMD se fabrican utilizando óxido de metal, son bastante estables y por lo general tienen una buena tolerancia.
Como interpretar su nomenclatura?
CODIGOS DE TRES CIFRAS
Estas son las más fáciles de leer, nos las vamos a encontrar con una serigrafía de 3 números. En estas los 2 primeros dígitos son el valor numérico mientras que el tercero es el multiplicador, es decir la cantidad de ceros (0) que agregaremos al valor.
Veamos un ejemplo: una resistencia con el número 472 es de 4.700 ohm o (4,7K) porque al número "47" (los dos primeros dígitos) debemos agregar 2 ceros (del número "2" del tercer dígito). En la figura siguiente os muestro gráficamente el sistema con algunos ejemplos de valores comunes.
Código de 3 cifras con valores de menos de 10 ohm
Con el sistema descripto anteriormente, el valor mínimo de resistencia que podemos codificar es de 10 ohm y que equivale al código "100" (10 + ningún cero). Con valores de resistencia menores de 10 ohm, es necesario encontrar otra solución, porque en lugar de agregar ceros deberíamos dividir el valor de los dos primeros dígitos. Para resolver la cuestión, los fabricantes usan la letra "R" que equivale a una coma. Por lo que para resistencias con código de 3 cifras de menos de 10Ω se interpretan así.
También nos las podemos encontrar con la R delante, donde la R al principio significaría “0,” más los dígitos que le sigan.
Códigos de 4 cifras Resistencias de precisión
En el caso de las resistencias de precisión, los fabricantes han creado otro sistema de codificación compuesto por números de 4 cifras. En él, los tres primeros dígitos son el valor numérico mientras que el cuarto dígito es el multiplicador, es decir, la cantidad de ceros que debemos agregar al valor. El hecho de disponer de tres dígitos para codificar el valor permite a los fabricantes una mayor variedad y precisión de los valores.
Códigos de 4 cifras con valores menores de 100 ohm
on el sistema de 4 cifras, el valor de resistencia menor que podemos codificar es de 100 ohm y que equivale al código "1000" (100 + ningún cero). Con valores de resistencia menores de 100 ohm, los fabricantes han optado por la misma solución del sistema a 3 cifras y que consiste en agregar una letra "R" en lugar de la coma. Entonces, si por ejemplo tenemos una resistencia con los dígitos 4R70, sabemos que será de 4,7Ω y tolerancia del 1%.
Cómo identificar resistencias de precisión con el código EIA-96
Recientemente, los fabricantes han introducido para las resistencias de precisión, un nuevo sistema de códigos llamado EIA-96 que es bastante complicado de descifrar si no tenemos la tabla de referencia. Me explico; en los códigos de tres y cuatro cifras que hemos visto, el número impreso dispone de toda la información necesaria para conocer el valor de resistencia. Por el contrario, en el EIA-96 las primeras dos cifras del número leído es un número índice de una tabla en la que encontraremos el valor equivalente mientras que la letra final equivale al multiplicador.
Codigo Multiplicador
Es decir que, si tenemos una resistencia con el código 18B, significa que tenemos que buscar en nuestra tabla el número 18 que corresponde con 150 y multiplicarle el valor de B = 10. Por lo que la resistencia será de 1500Ω o 1,5k
Para reconocer si una resistencia esta codificada en EIA-96, generalmente basta fijarse si el código tiene una letra al final. En la foto de arriba está la tabla completa para resistencias EIA-96.
Cómo averiguar la tolerancia de las resistencias SMD
Pues muy sencillo, como han podido observar en los tres sistemas de codificación que hemos visto, los fabricantes no han previsto ningún modo de indicar la tolerancia de las resistencias (la cuarta franja de color en las resistencias comunes). Aunque si existen excepciones a la regla, las resistencias codificadas con números de 3 cifras tienen una tolerancia del 5% mientras que las resistencias con números de 4 cifras y también las resistencias codificadas con EIA-96 tienen una tolerancia del 1%.
omo en el caso de las resistencias con termínales, la potencia de las resistencias SMD depende de las dimensiones de estas. La más pequeña, que es el modelo 0201 tiene dimensiones realmente reducidas (0,6mm x 0,3mm) y su potencia es de 1/20W o sea 0,05W.
Las resistencias SMD con potencia de 1/4W son del modelo 1210, con dimensiones de 3,2mm x 2,5mm. En la tabla pueden ver los distintos modelos con las respectivas potencias. Para más información, google es un gran aliado.
Cómo testear resistencias SMD
Una vez las sabemos identificar, tenemos que saber su valor para verificar si están bien o mal. Aquí, una cuestión se me vino a la cabeza muy rápidamente, cuando me enfrente a una tarjeta poblada de cientos de estas. ¿Se pueden testear dentro del circuito?
La respuesta es SI/2, un medio sí. Lo primero que tengo que hacer es saber su valor, ya sea por medio de sus bandas de colores o en el caso de la SMD por su numeración. Lo que hago yo: “Una vez ya sé su valor, las mido dentro del circuito, esta medida puede que me dé ligeramente distinta a su valor ya que habrá más componente conectados a la misma, pero si me da algo parecido (+-10%) de su valor original la doy por buena. Si me da algo totalmente distinto tengo que desoldar una de sus patillas o hacerlo fuera del circuito.” (Hasta ahora me ha ido bien así, no es el método definitivo, pero espero que os sirva)
En cuanto sospechemos de una resistencia, esta tiene que ser extraída y confirmada.
Como ya sabemos las resistencias pueden tener distintos valores óhmicos, por eso debemos saber qué valor tienen para escoger el rango adecuado en nuestro óhmetro.
Extraido del Rincón de Sergio -http://www.thesergioscorner.com/
