Shunt o Medidor de Amperios
Muchas veces requerimos medir altos amperajes, yo he requerido medir 50 a 100 Amp en un sistema de 24 voltios DC, así que usar un voltímetro estaba fuera de cuestión. En el laboratorio, se utiliza una cosa que se llama un derivador de corriente de precisión o Shunt para medir las altas corrientes . Fundamentalmente se trata de una resistencia de muy bajos Ohmios y de un gran vatiaje, que atenua un voltaje específico a través de sí misma por cada amperio de corriente que pasa a través de éllla. Por lo general tienen calificaciones como un milivoltios por amperio o 10 milivoltios por amperio con un amperaje máximo.
Para usarlos, simplemente se inserta una en línea de alimentacio y se enciende el equipo. Luego se toma un voltímetro digital y se mide la caída de voltaje a través de la derivación. Por ejemplo, si estuviera usando un milivoltio por Amp , y el equipo estaba consumiendo 58,6 amperios de corriente, la derivación mostraria 58,6 milivoltios cuando se mide con el voltímetro. Bastante sencillo eh!
Si se utiliza 10 milivoltios por derivación de amperios de corriente en el ejemplo anterior, su medidor digital mostrara 586 milivoltios en la pantalla. en este caso, sólo tiene que desplazar el punto decimal en una posición a la izquierda y convertir la lectura a 58,6 amperios. De esta manera, casi no se pierde energia en la derivación, y se puede medir la corriente con un voltímetro sencillo. por desgracia estos equipos ya fabricados suelen ser caros, por una fraccion del precio de uno de marca, podemos hacernos uno, casi con la misma presicion de ellos.
Para hacer que nuestro shunt, usaremos una de las propiedades fundamentales del alambre de cobre. El alambre de cobre, un muy buen conductor, no es un conductor perfecto. Cada pedazo de alambre tiene una resistencia finita, es pequeña, pero es medible y consistente, y podemos usar esta información para nuestro beneficio. las caracteristicas de los cables las puedes ver aqui: http://www.powerstream.com/Wire_Size.htm
Todo lo que vamos a necesitar sera un trozo de cable, unas bananas, soldadura y un poco de ingenio

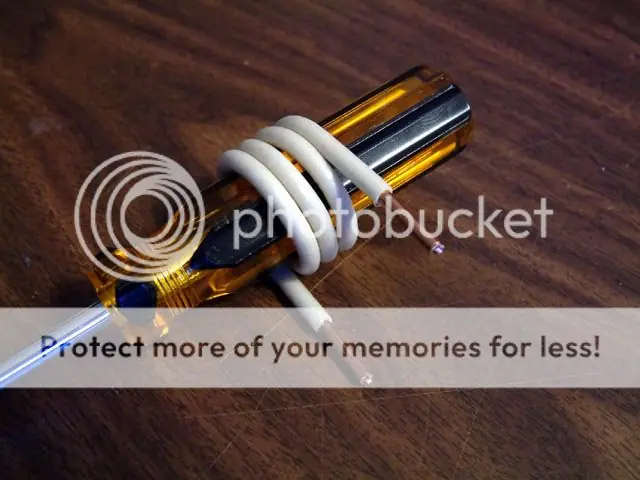

Usaremos un trozo de cable numero 10 de 33 cm de longitud , de una sola espira, haremos una bobina de aprox 2 cm de diametro

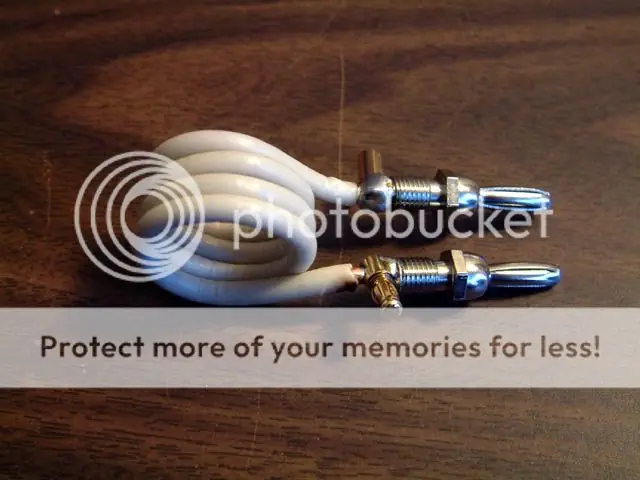

Le soldamos las bananas, que seran con las que insertaremos esta en el voltimetro
Los dos cilindros seran para insertar el voltaje de alimentacion del equipo o motor, si usas terminales de caiman o sujetadores de presion, las puedes omitir. La bobina ira en SERIE con el equipo a probar

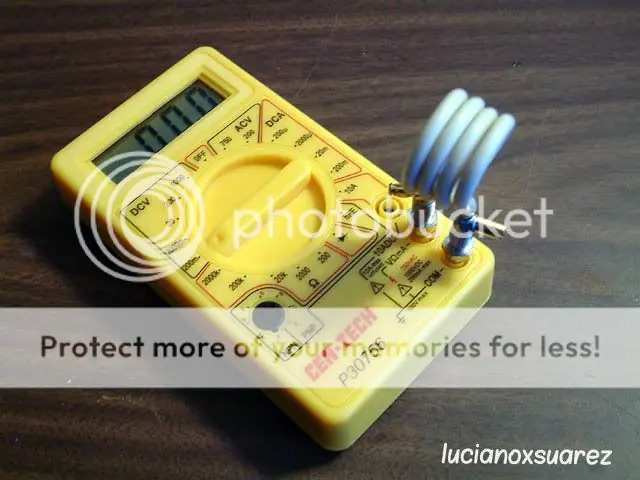

Asi es como te quedara, ahora solo debes colocar esta bobina en SERIE con el motor o equipo que vas a probar, si el voltimetro te dice 10 mV tu equipo estara consumiendo 10 amperios, recuerda, tu voltimetro debe estar en mV DC
Un diagrama mucho mas explicativo aqui: mides el voltaje a traves de la bobina, colocando tu multimetro en mV Dc
Para mayor comprension observen el diagrama esquematico del medidor
..
