Saludos Taringa. Hace un tiempo empecé el que es mi proyecto más complejo hasta la fecha: la construcción de un escudo tardorromano lenticular. Empecé esto como algo para superarme a mí mismo, ya que este escudo por su morfología y formas de construir es muy complejo. También me he alejado completamente de los materiales modernos, en este escudo todos los materiales que estoy empleando son históricos, así que un romano del siglo III o IV emplearía los mismos.
¿Cómo empezar a construir este escudo? Necesitamos construir una prensa sobre la que encolar la madera para darle forma. Esta es la prensa que yo me hice, tiene unas dimensiones de 104x84x12cm de altura, tiene 28 costillas y pesa unos 25-30kg. Construir una buena prensa es fundamental.
Aquí vemos el costillaje

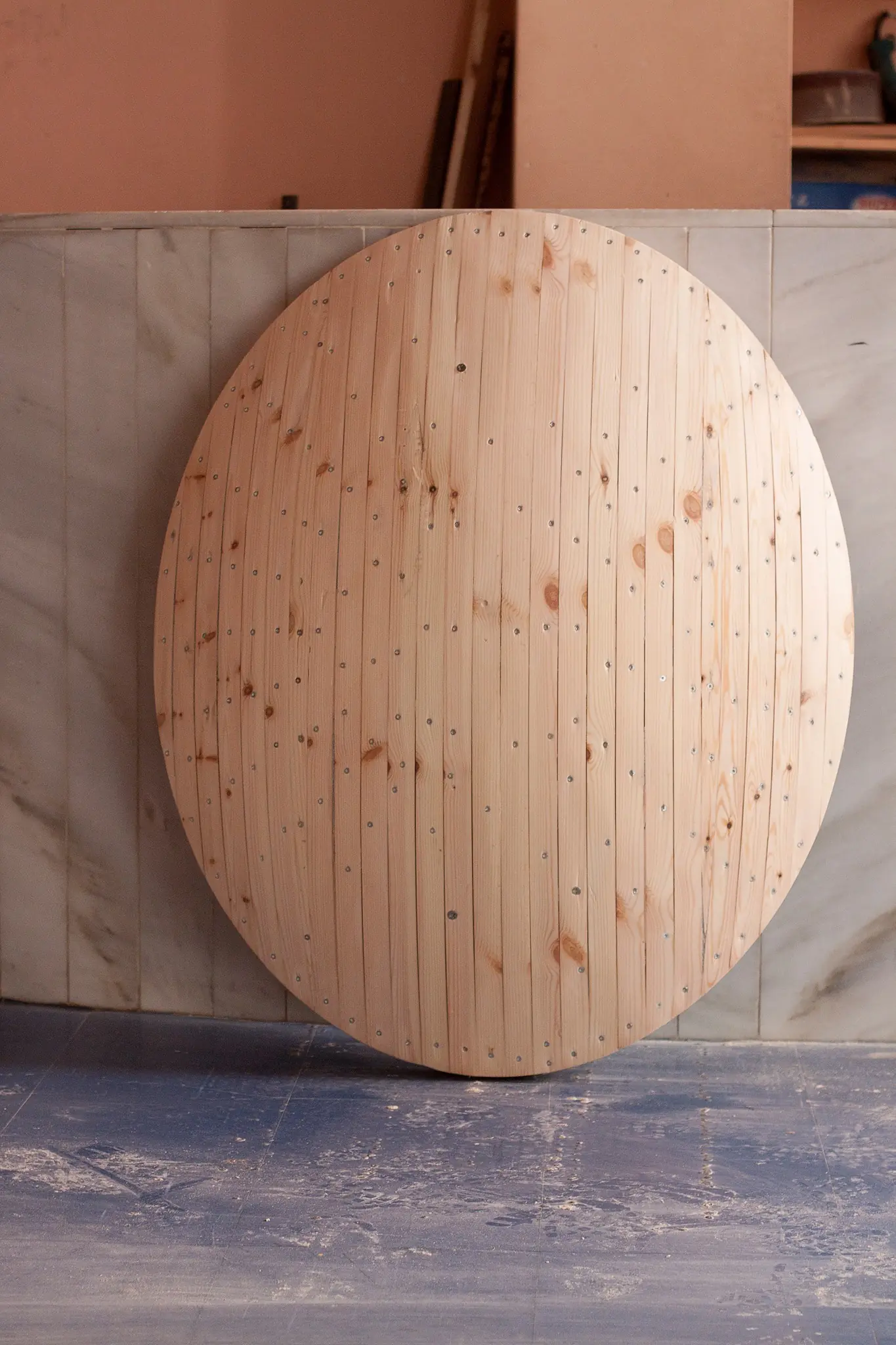

La prensa acabada, con una capa de láminas para hacer una superficie lisa.

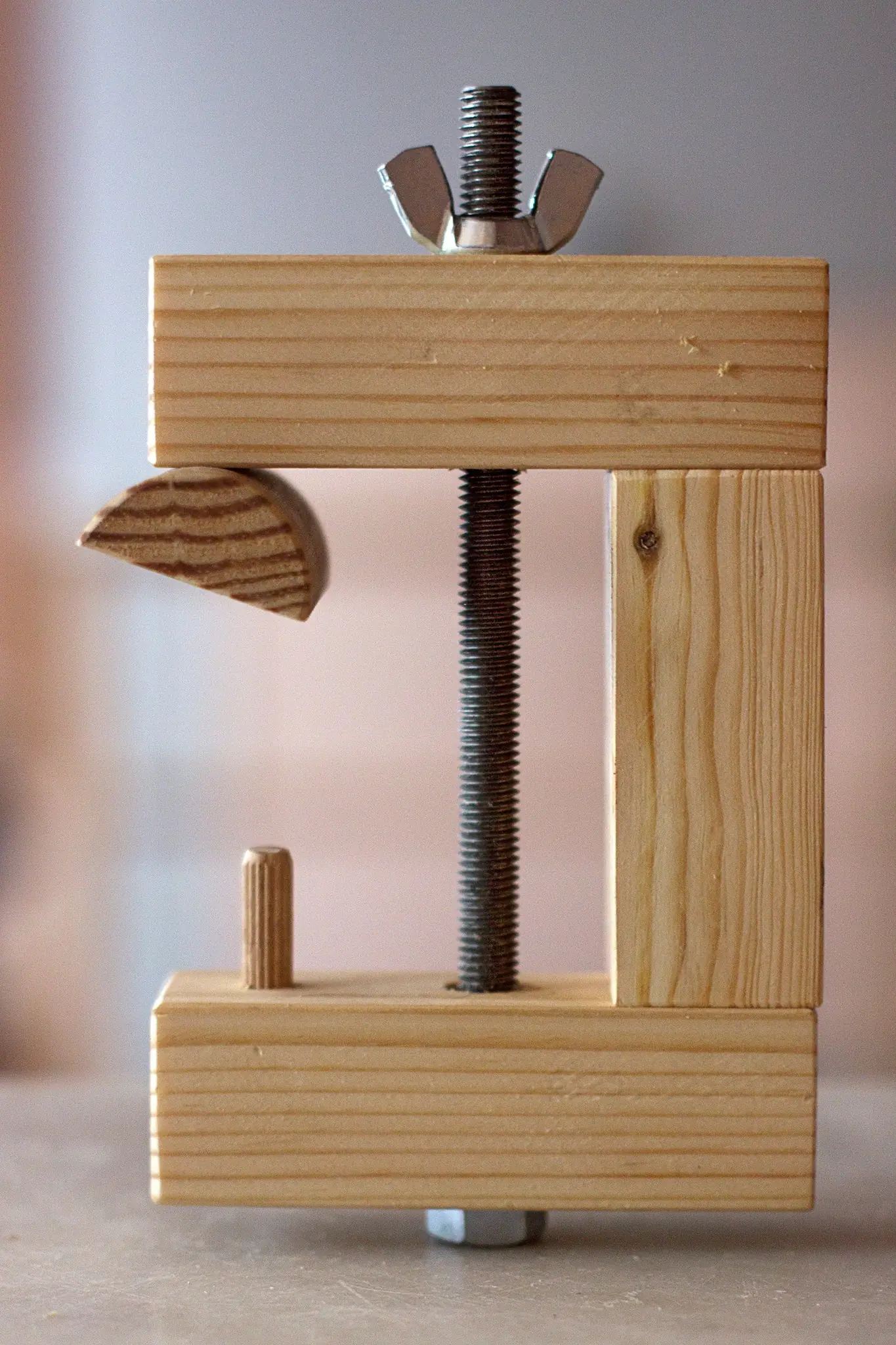

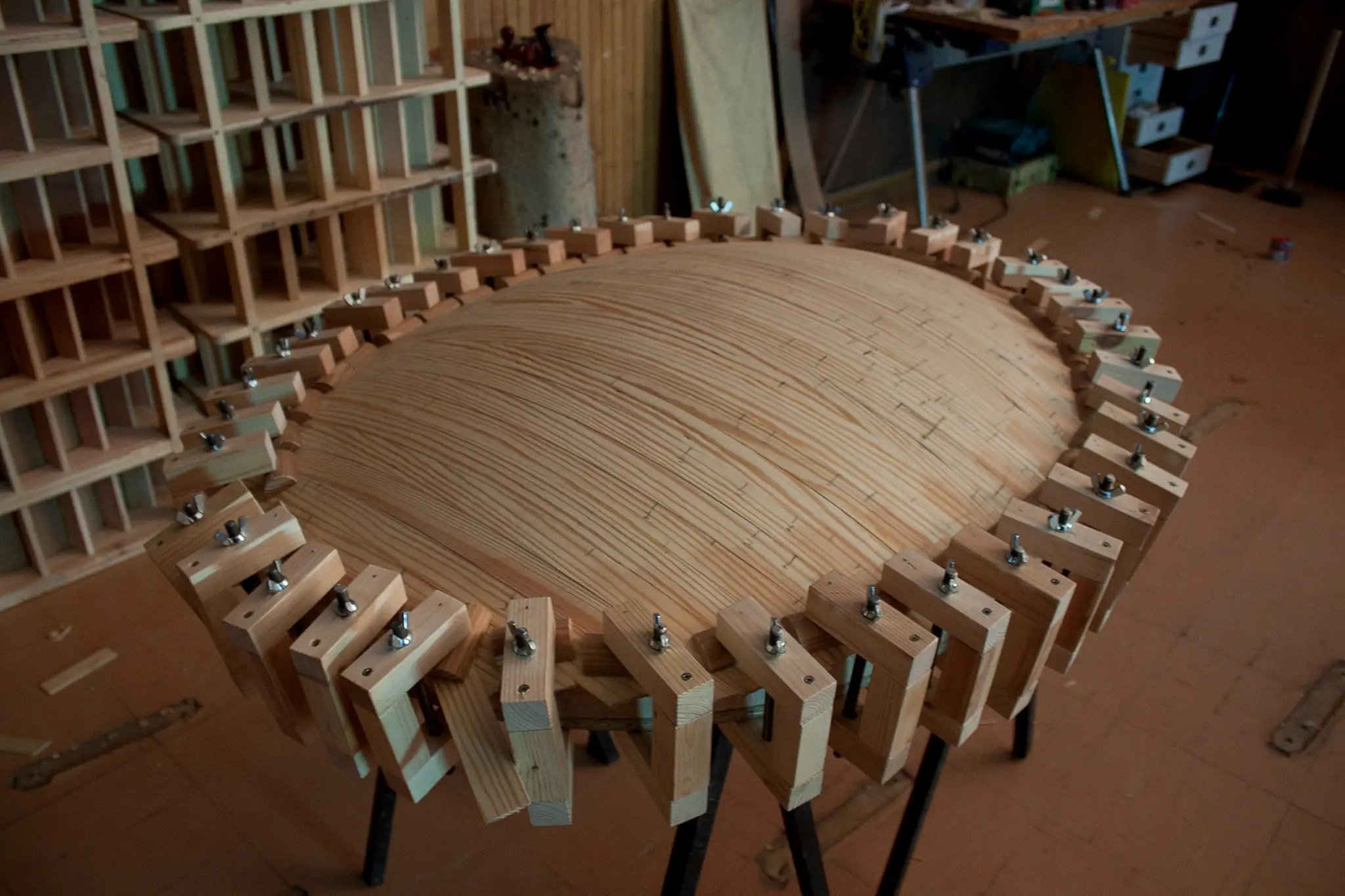

También me fabriqué 40 aprietos así, para poder sujetar las lamas de madera mientras encolaba.

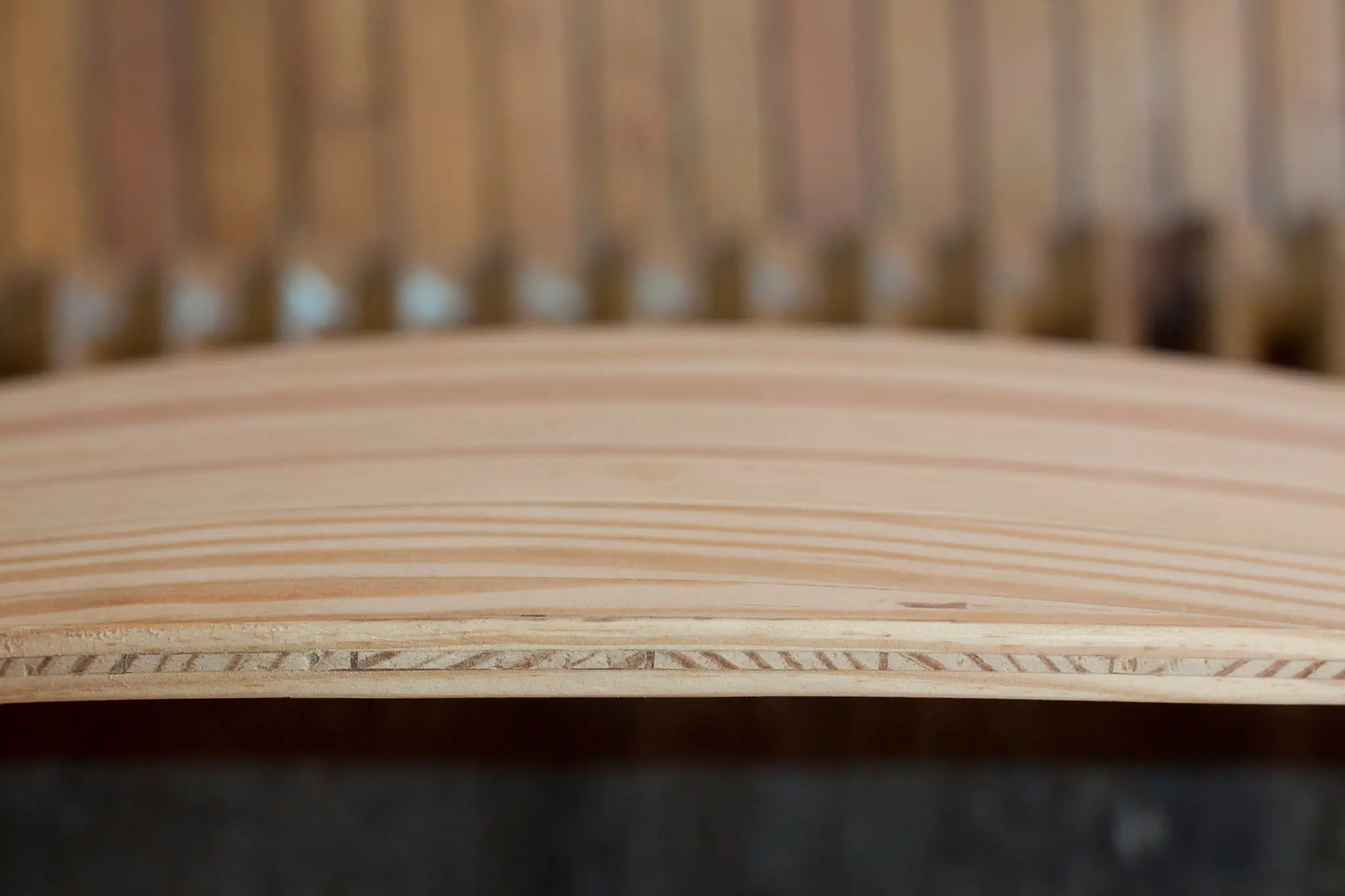

Como digo, no he empleado contrachapado para su construcción, sino una buena madera de pino europeo. Antiguamente para fabricar este tipo de escudos había 2 técnicas, encolar tablones previamente curvados con vapor, o laminar madera para realizar una especie de contrachapado. Yo opte por laminar, que aunque es un proceso más laborioso también resulta en un escudo de mayor calidad. Así que lamine unas 90 lamas de madera. La capa central es de 2mm mientras que las externas de 3,5, para poder lijar la superficie sin problema.
Se trabaja de la capa interior a la exterior, así que fui colocando las lamas de la primera capa en la prensa. Debido a la curvatura los extremos se tocan pero dejan un hueco en el centro, por lo que hay que cepillar los bordes para afinarlos, tal como las piezas de una barrica de vino. Las ajuste con mucha paciencia para que quedaran perfectas.

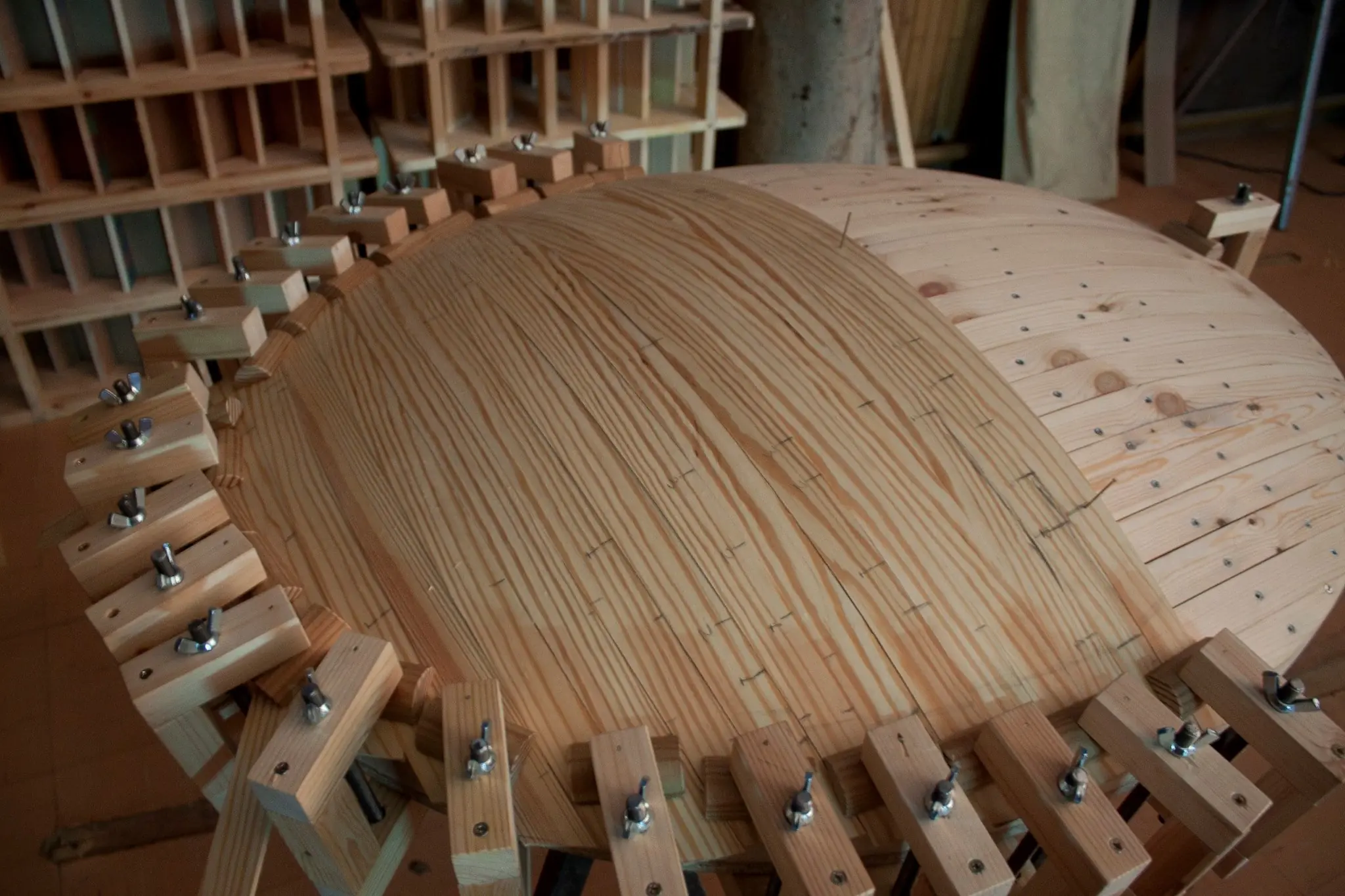

Aquí vemos la mitad de la primera capa
Capa terminada de ajustar.

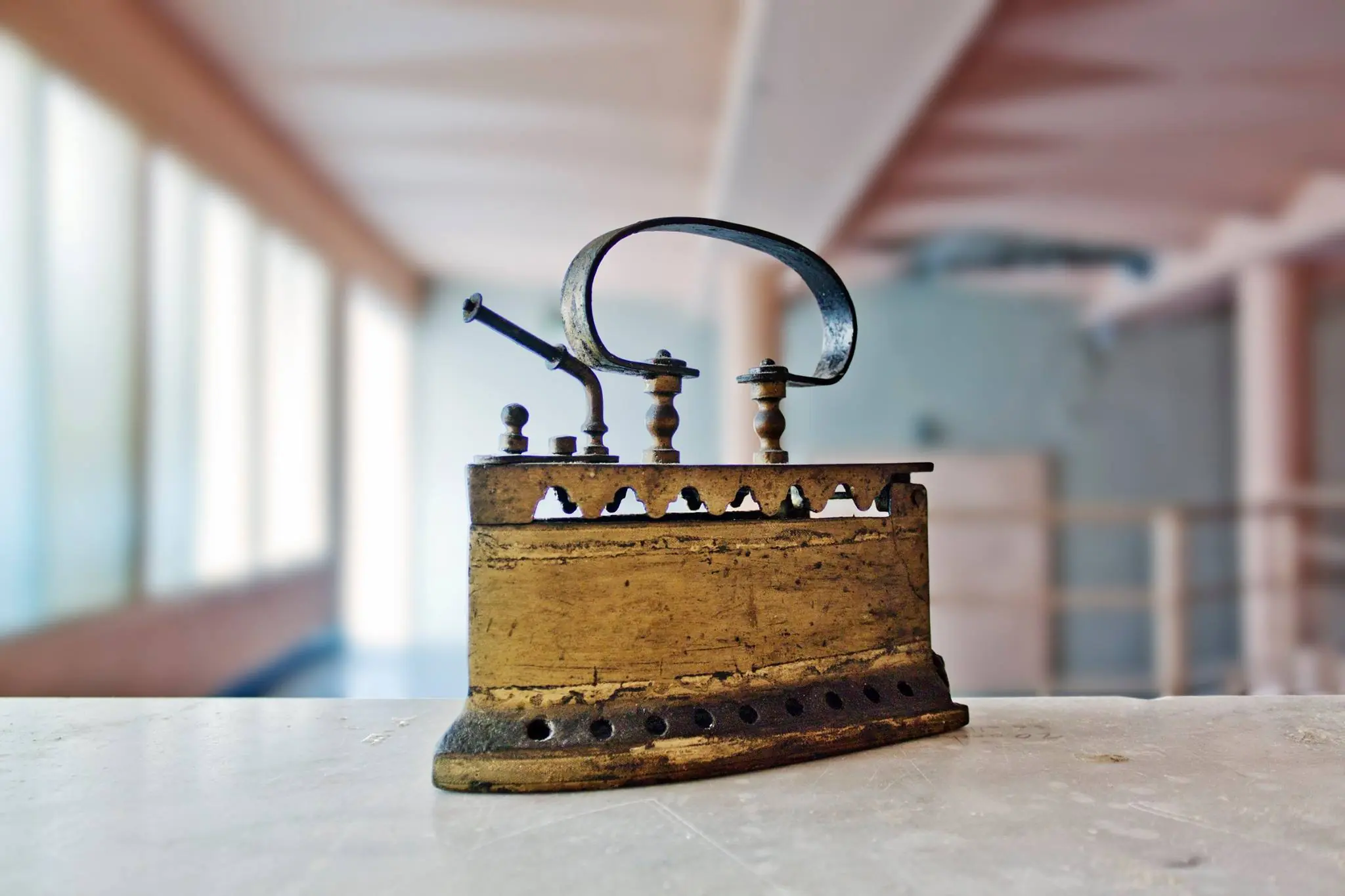

Hacemos esto con todas las lamas, y una vez ajustadas, retiramos la capa interior y exterior para encolar la interior. Como pegamento emplee una mezcla de cola de huesos y piel de vacuno que se ha de calentar al baño maría (y el pegamento caliente apesta) También use una plancha de hierro antigua que fácilmente tendrá 100 años.

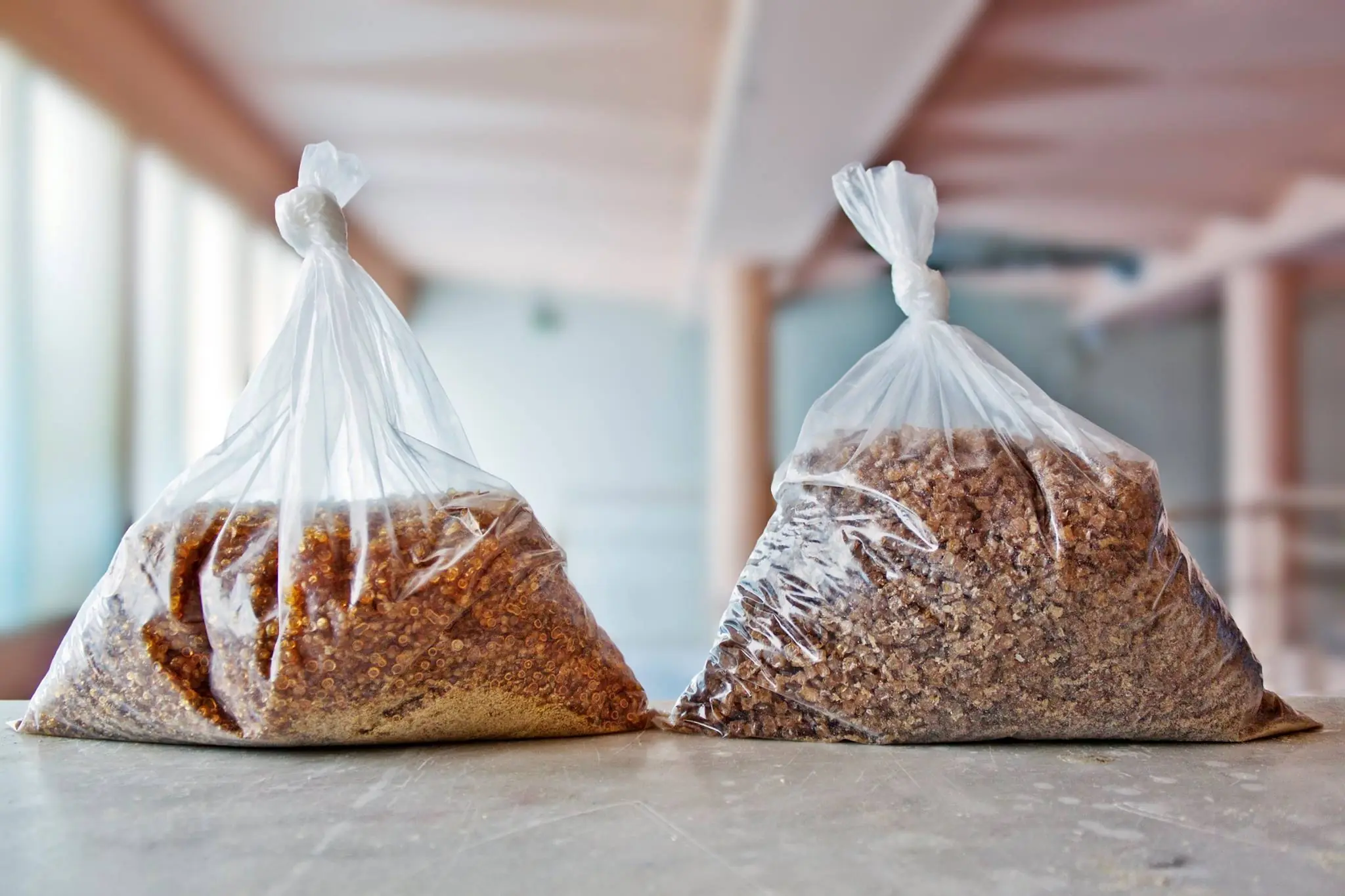

Cola de huesos a la izquierda, y cola de piel a la derecha.

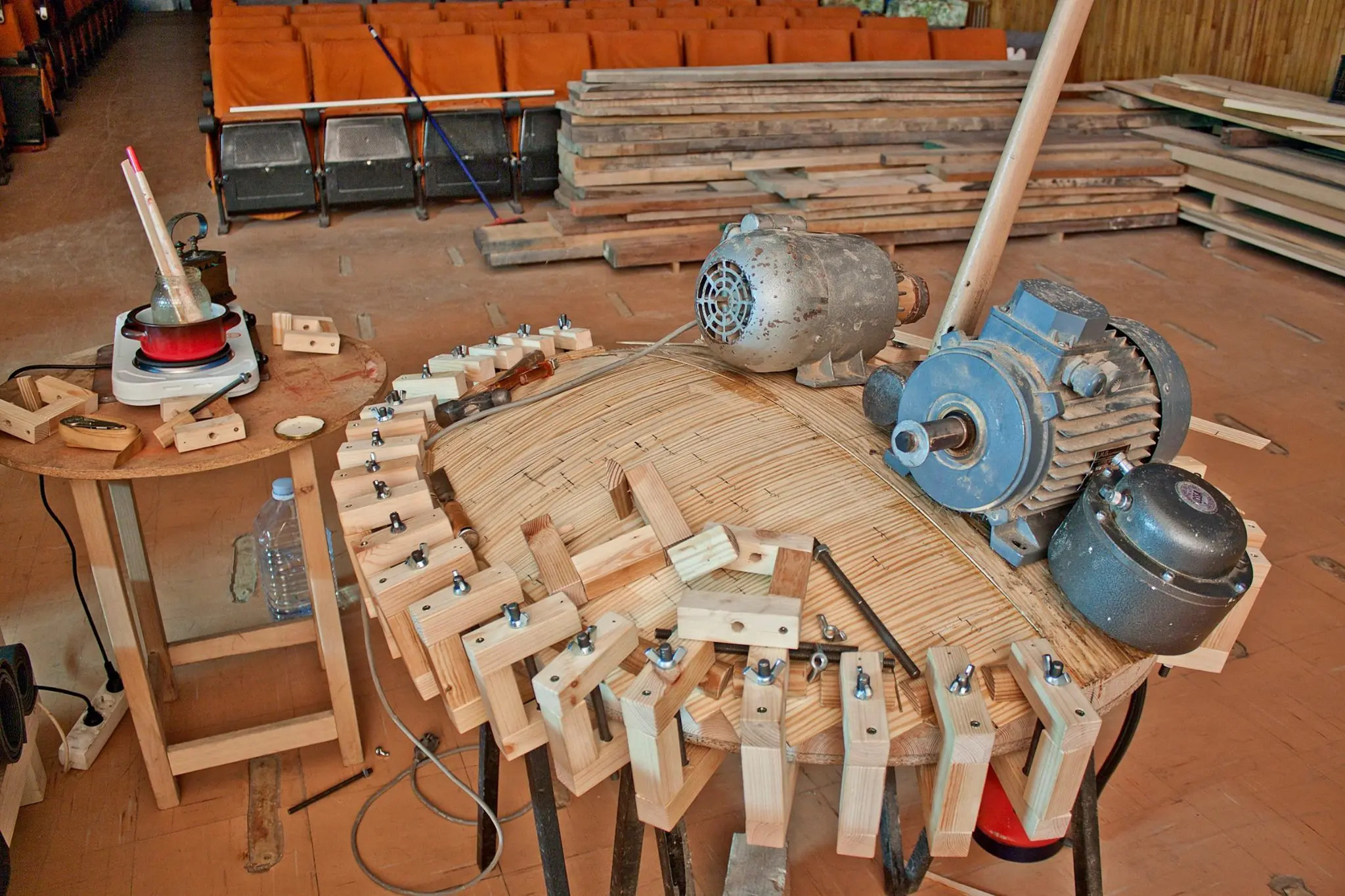

Este tipo de pegamentos calientes secan muy muy rapido, esto es en cuestion de segundos, por lo que hay que ser veloces al aplicarlo y al poner la madera. Aun asi esto no es suficiente, por lo que una vez colocada la lama de madera (que habra quedado muy mal encolada) con la plancha de hierro caliente la ponemos encima de la lama para derretir el pegamento de debajo (estos pegamentos son reversibles) y rapidamente le ponemos un gran peso. Yo usaba unos motores electricos viejos y algun otro trasto. Puede llevar entre 20 y 60 min cada lama de madera.
Hay que ir zona por zona para asegurarse de que esta bien encolado.

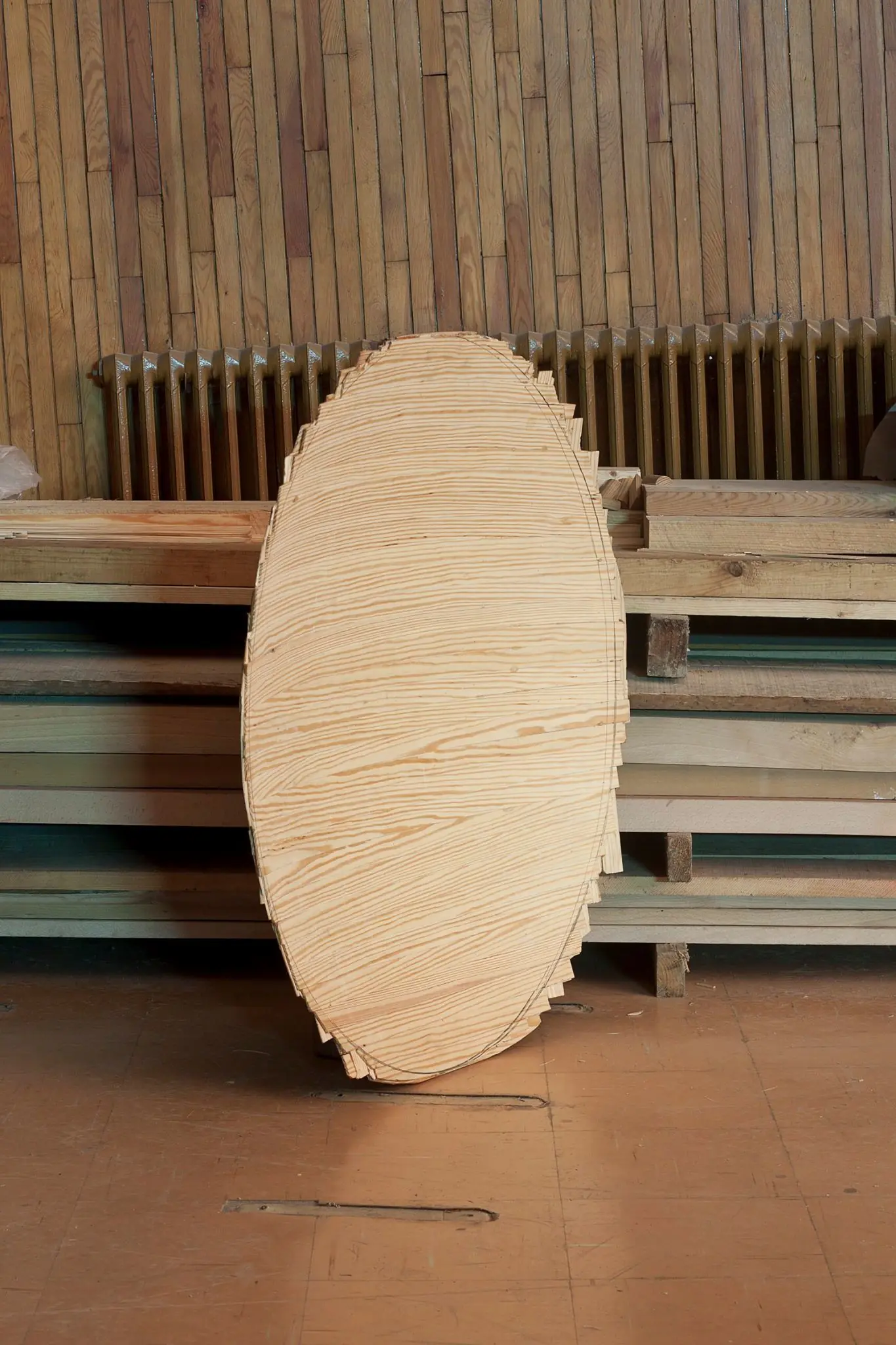

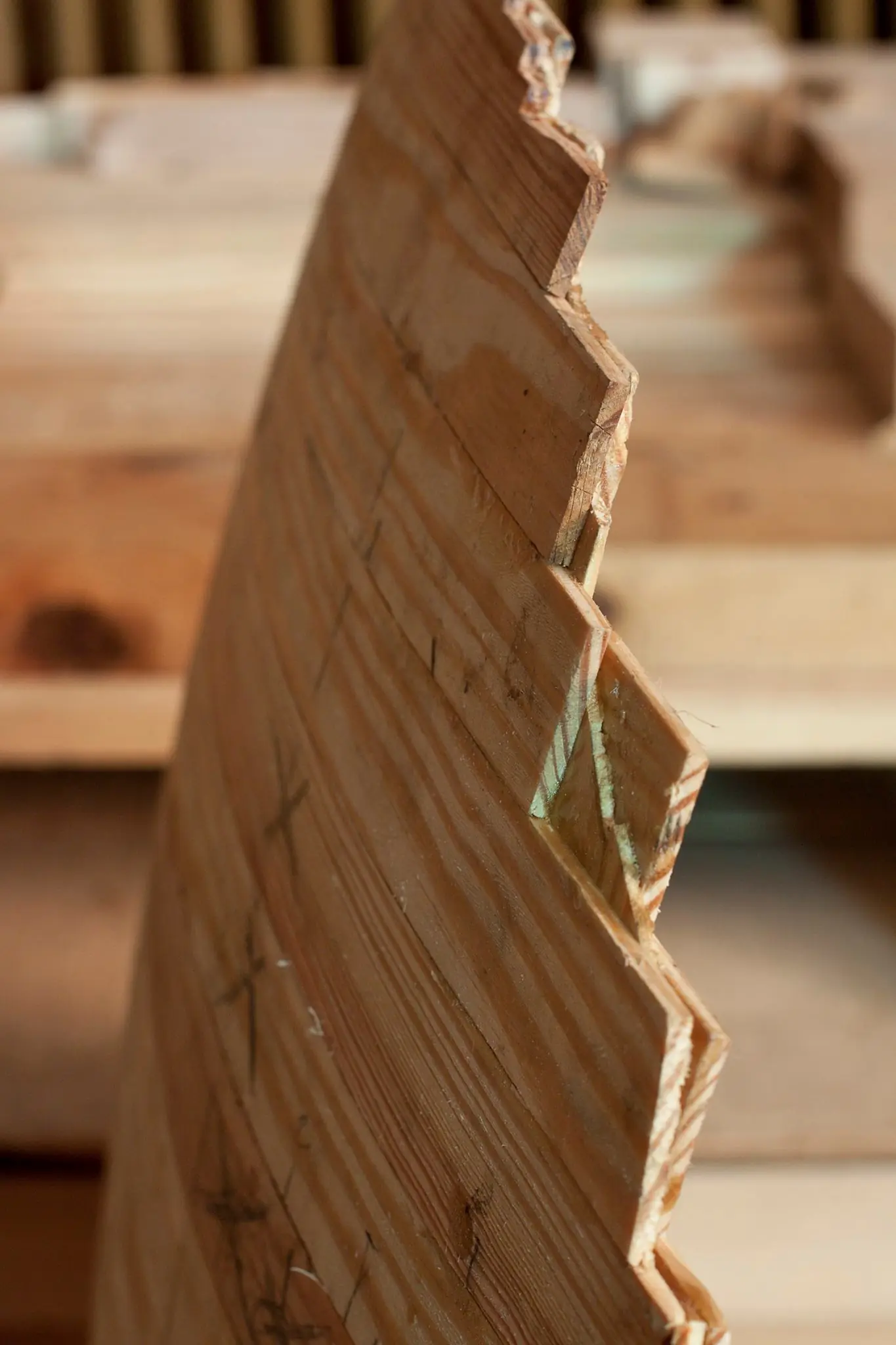

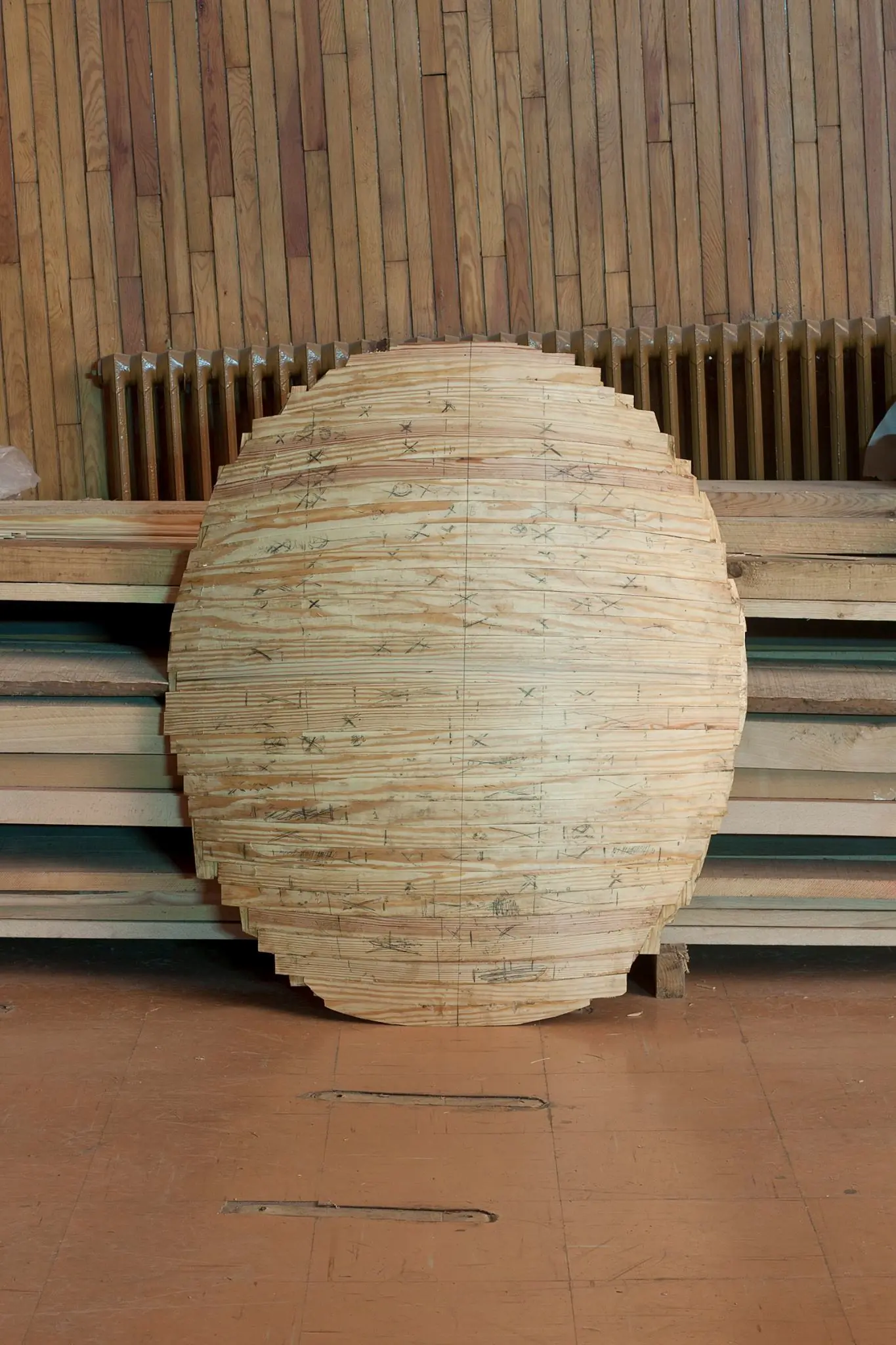

En total me ha llevado 40 horas encolar. Al sacarlo de la prensa así quedó:

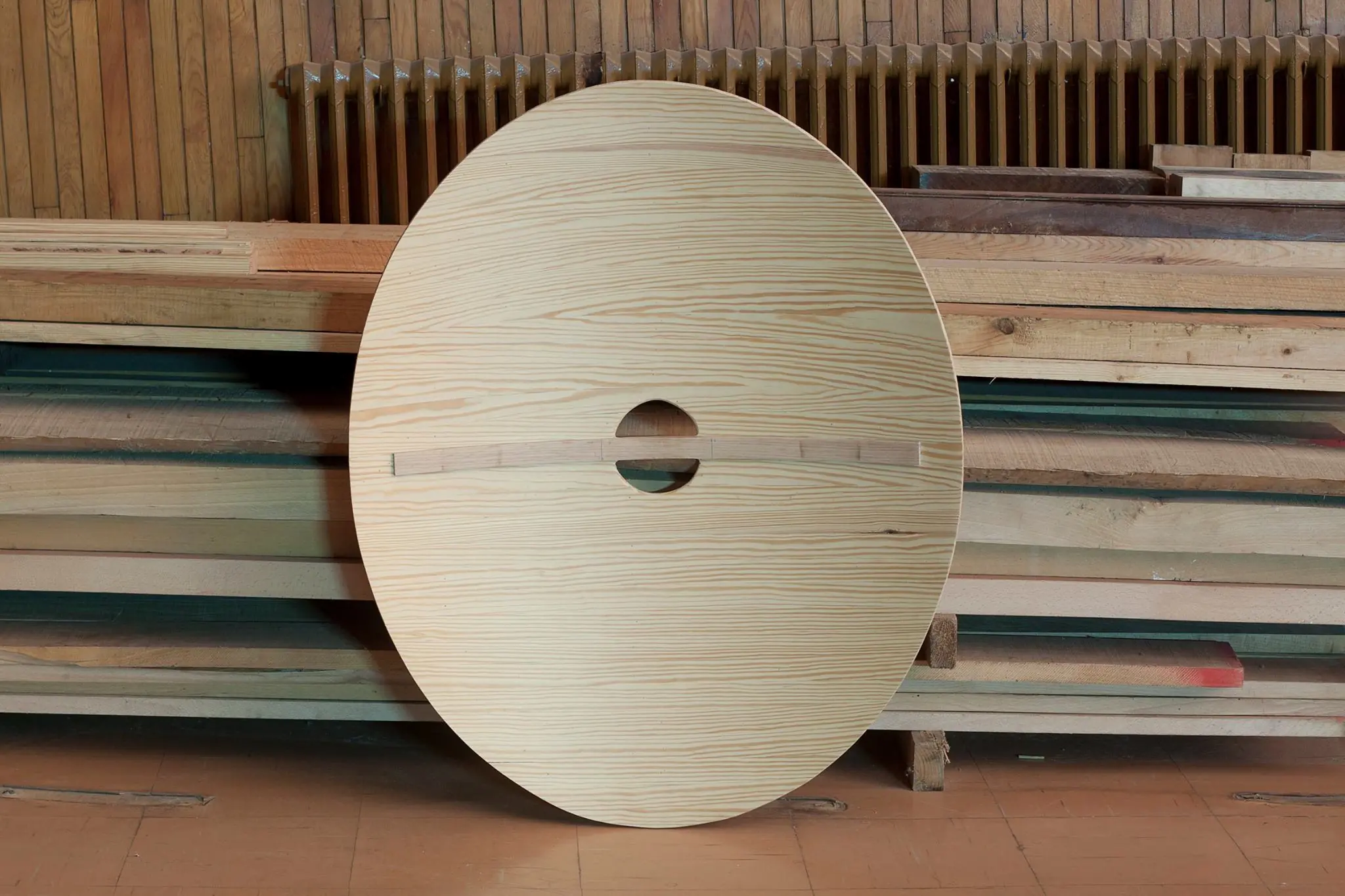

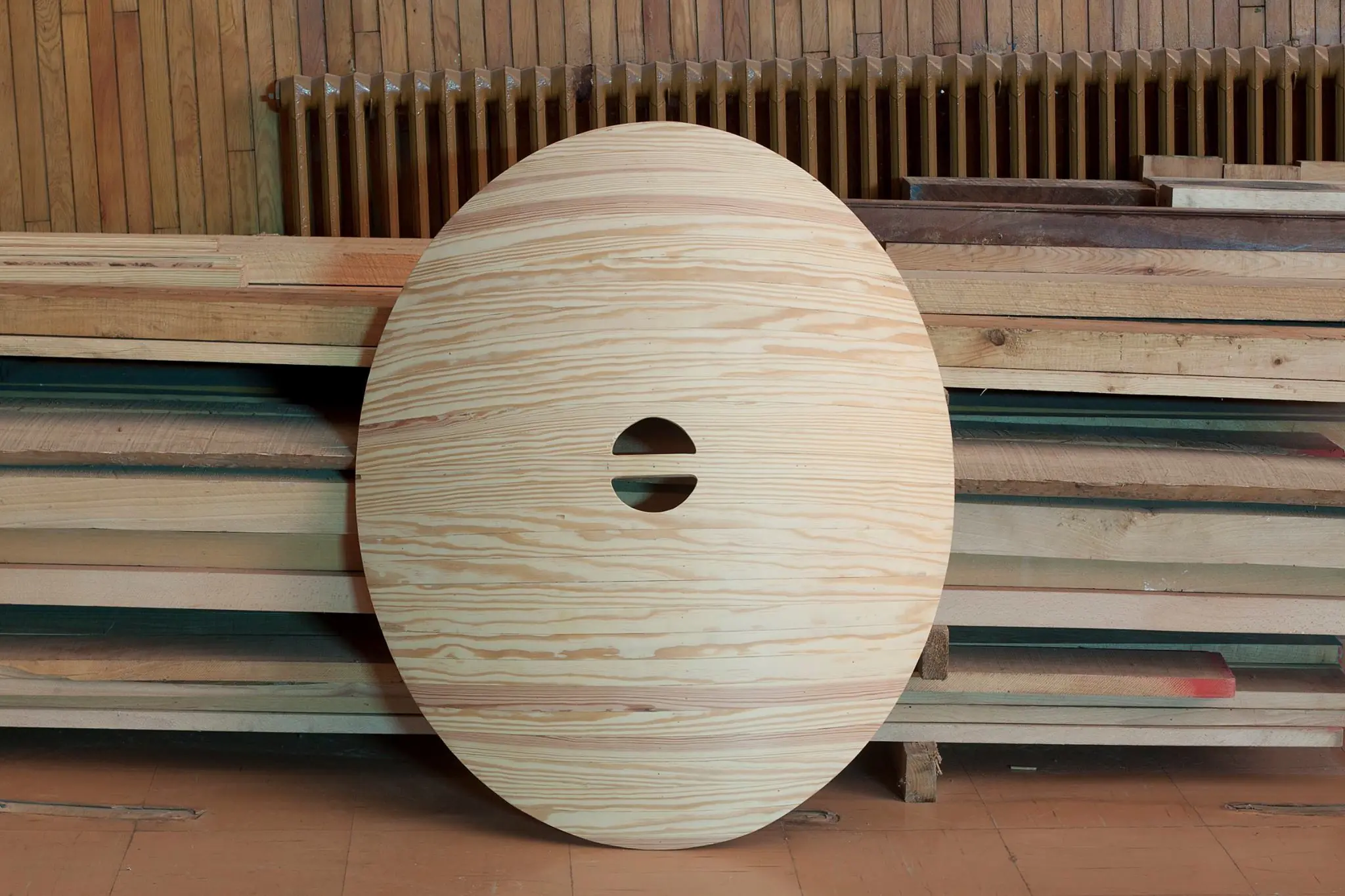

Después de esto se recorta el sobrante y se deja a su medida definitiva (siempre al encolar se hace un poco más grande) de 100x80cm. También lijamos ambas caras y hacemos el agujero para el asa. Puse un refuerzo central de roble francés en el centro, que aparte de darle un poco de solidez extra, sirve para engordar el asa para hacerla más cómoda.

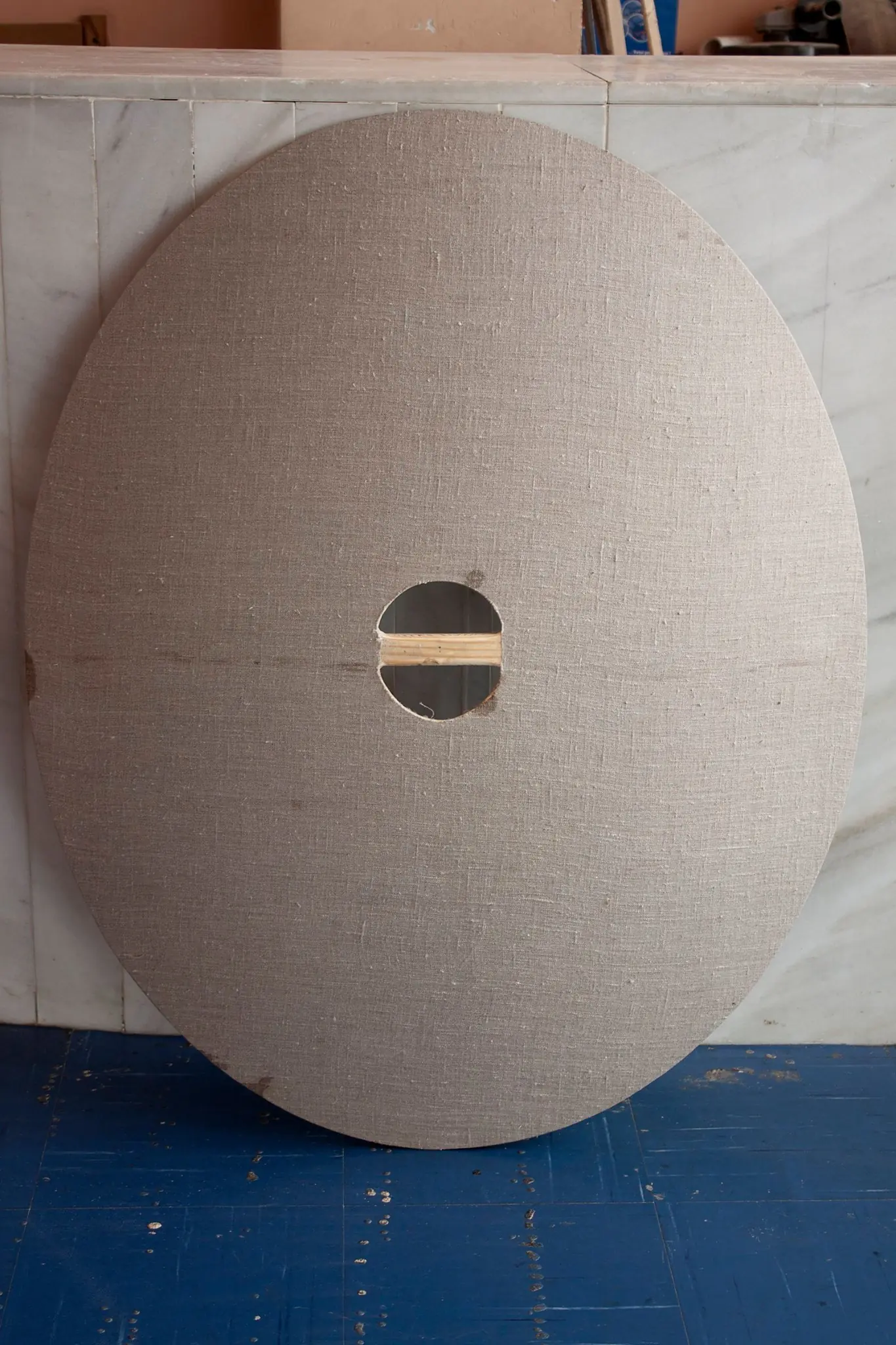

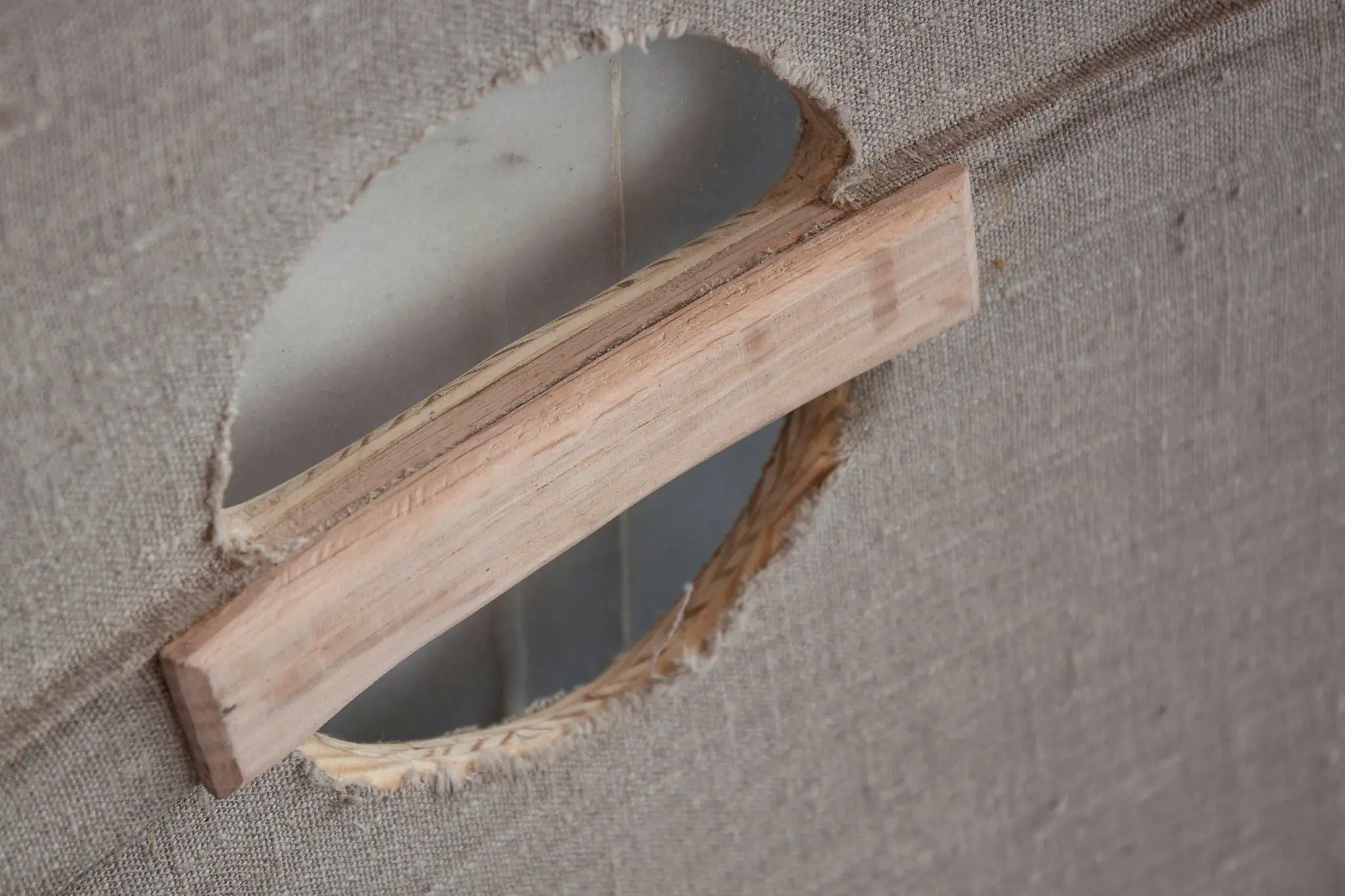

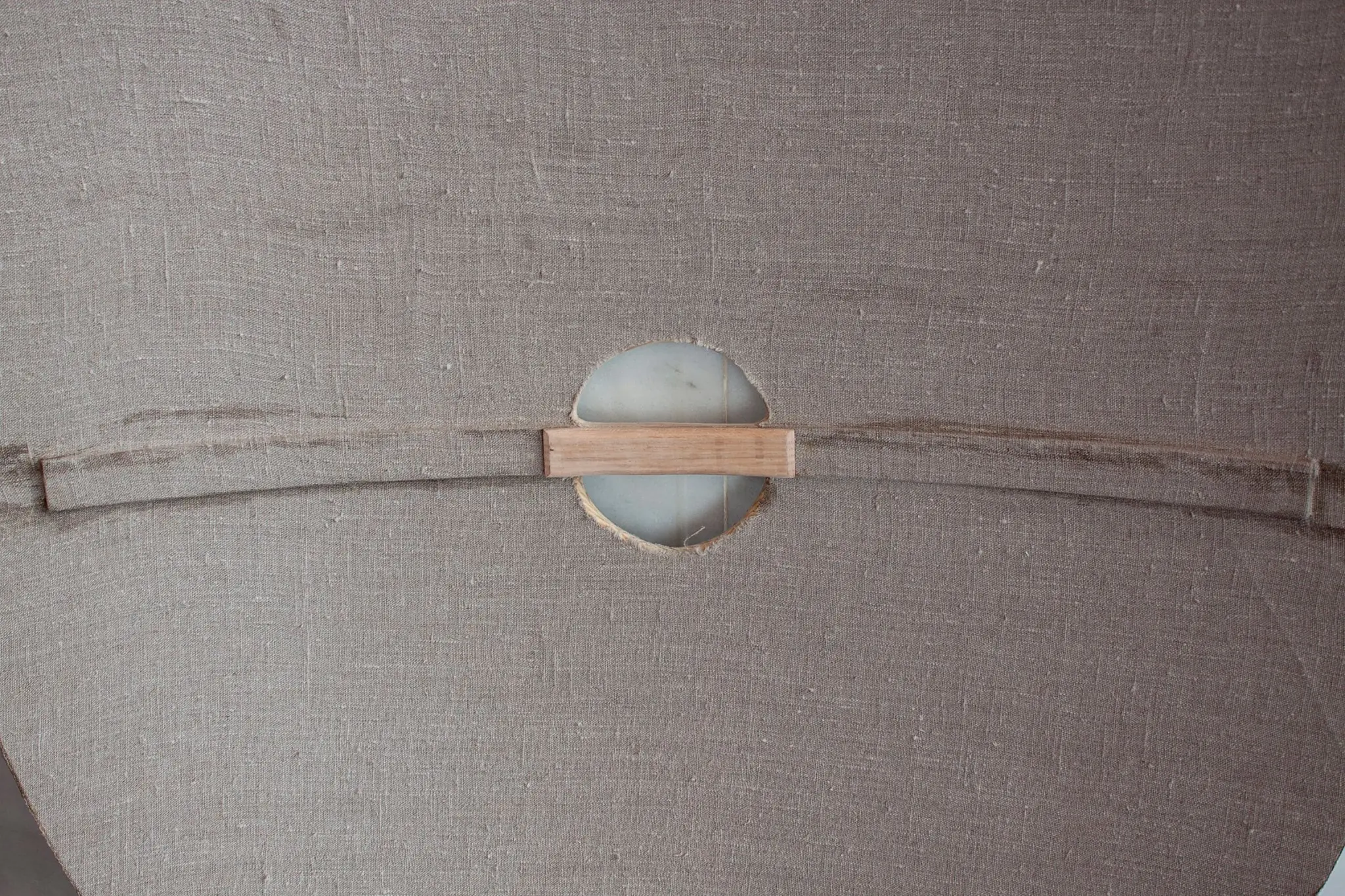

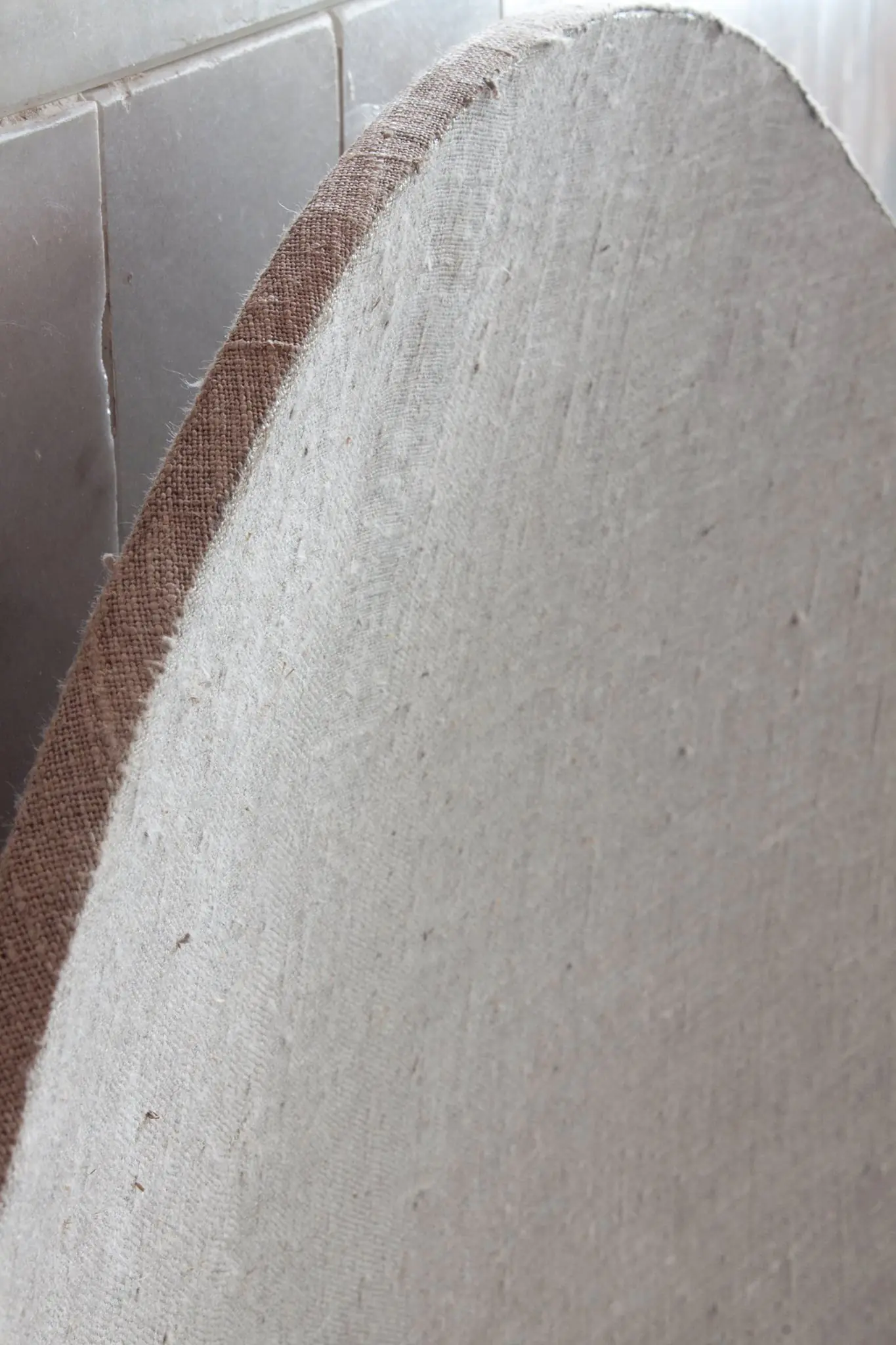

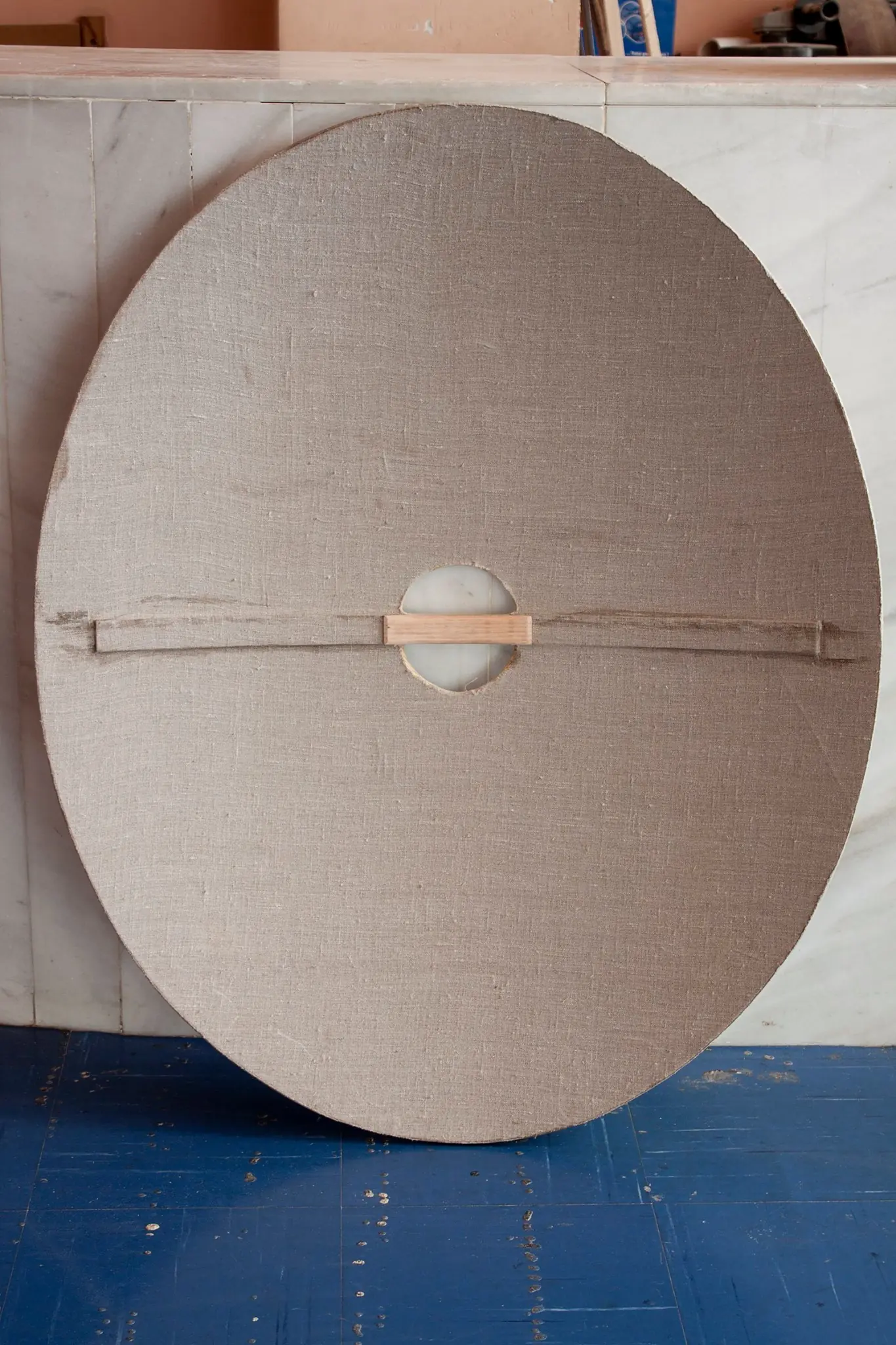

Después de esto lo entele con lino crudo a ambas caras. El lino es recio y resistente. Como pegamento aquí emplee cola de conejo, que está fabricada con su piel y orejas. La cola de conejo es más flexible que la de huesos o piel de vacuno, porque lo que es más idónea para esto. También le puse una cacha para terminar de hacer el asa, y después lo redondee.
De momento así es como lo llevo. A ratos estoy fabricando la cantonera de hierro, y en algún momento futuro forjare el umbo. La pintura la fabricare yo mismo con aceite de linaza prensado en frio y pigmentos naturales de óxidos de hierro, hematita y limonita.
Espero que os haya gustado mi trabajo, podéis pasaros por mi pagina para ver más detalles.
P.D. El escudo ahora ha de pesar unos 4,5kg más o menos, es bastante comodo y manejable. Calculo que una vez acabado con la cantonera de hierro, el umbo y la pintura puede ser unos 500-650gr más.
