Si bien ya conocemos los reguladores mas comunes como los 78XX (caso positivo), 79XX (caso negativo), y los ajustables como viejo LM317 (el cual con solo una resistencia y un potenciómetro podemos hacerlo variable de 1,2 a 35V para la versión estándar, y hasta 50V para la versión de alto desempeño).
Existen otros reguladores fijos o ajustables en base a un transistor en configuración en base común, es una de las mejores opciones cuando necesitamos regular cargas con intensidades mayores a 2A ya que los reguladores mencionados al principio manejan intensidades hasta 1,5A con un buen disipador térmico.
En este caso les voy a mostrar como hacer un híbrido entre un regulador integrado y un regulador con zener.
Este circuito esta basado en el LM317T el mismo soporta 1,5A máximo y la configuración que mas me interesa ya que es lo mas difícil de conseguir es que regule 3,3V ya que hay muchos dispositivos, módulos, sensores y circuitos integrados que requieren hasta 3,3V, en si existen reguladores fijos a esta tensión como el LM3940, DS1117, etc..., en este caso opte por eliminar el potenciómetro del LM317T como viene por defecto en su datasheet y cambiarlo por un zener en inversa como suele configurarse cuando se usa como regulador.
Existe una variante del LM317 del tipo LDO (LowDropOut "Baja Caída" ) que posee una caída de tensión entre entrada y salida menor al LM317, esto nos dará la posibilidad de alimentarlo con un menor nivel de tensión, es decir si el LM317 tiene una caída de tensión entre Vout y Vin de 1,5V, tendremos que tener por lo menos 4,5V en la entrada para que nos entregue 3V en la salida, pero en cambio un LM117 (LDO) podremos tener 3,5V en la entrada para tener 3V regulados a la salida.

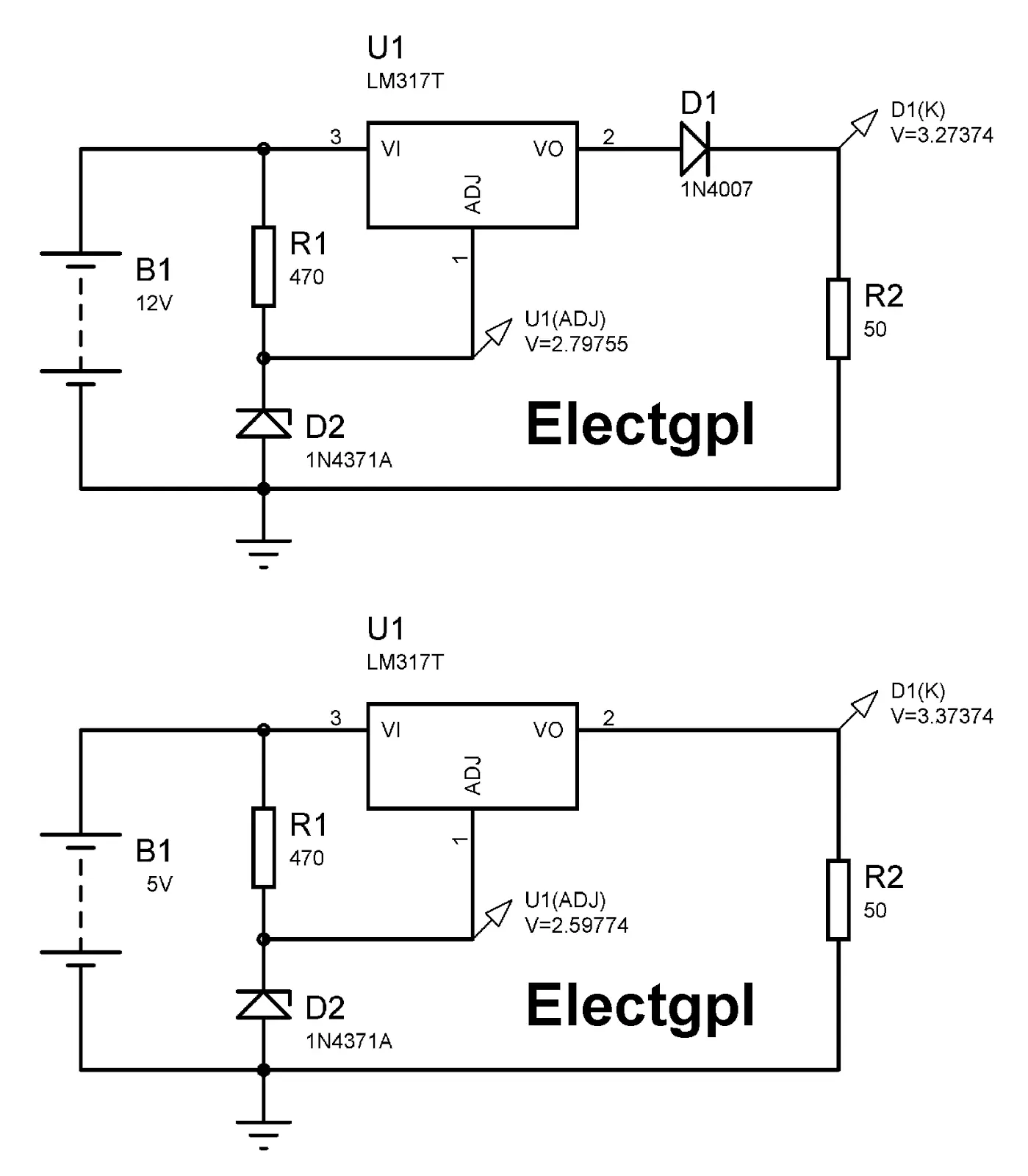

Nótese que en el circuito se esta utilizando un diodo zener 1N4371A el mismo es de 2,7V 500mW, ahora se preguntaran porque no puse un zener de 3,3V, porque el mismo LM317T genera una caída de tensión extra a la entrada de comparación de ajuste, eso quiere decir que si le ponen un zener de 3,3V a la salida tendrán al rededor de 4V, por eso se incluye un diodo 1N4007 para decrementar en 500mV la salida y por esa razón se utiliza un zener de 2,7V.
Estos valores son netamente configurables, pueden cambiar el zener o quitar el diodo de la salida para modificar la tensión, lo recomendable es testearlo antes de alimentar el circuito.
NOTA: en el primer diagrama se alimenta con 12V y es necesario el diodo 1N4007 de salida, y en la segunda imagen se alimenta con 5V y no es necesario el diodo, por ende en el PCB solo tendrán que hacer un puente donde iría el diodo.
