PEQUENA ACLARACION :
Durante 1943 el Wehrmacht se encontro con que dado el desgaste operacional ,las bajas de combate ,la obsolescencia de vehiculos como los sd 222, sdKfz 7 , Pz 3 y la enorme variedad de vehiculos acumulados, capturados, asimilados era necesario reemplazar varios de los mismos y siguiendo la practica estadounidense y sovietica reducir la variedad a solo algunos modelos . Este Plan visto como con buenos ojos por el Ministro de Armamento Speer , en la realidad significo la produccion paralela de los nuevos modelos mas la construccion de viejos diseños o su modificacion debido a la extrema necesidad alemana despues de las derrotas de Kursk y las aperturas de los frentes italianos y franceses

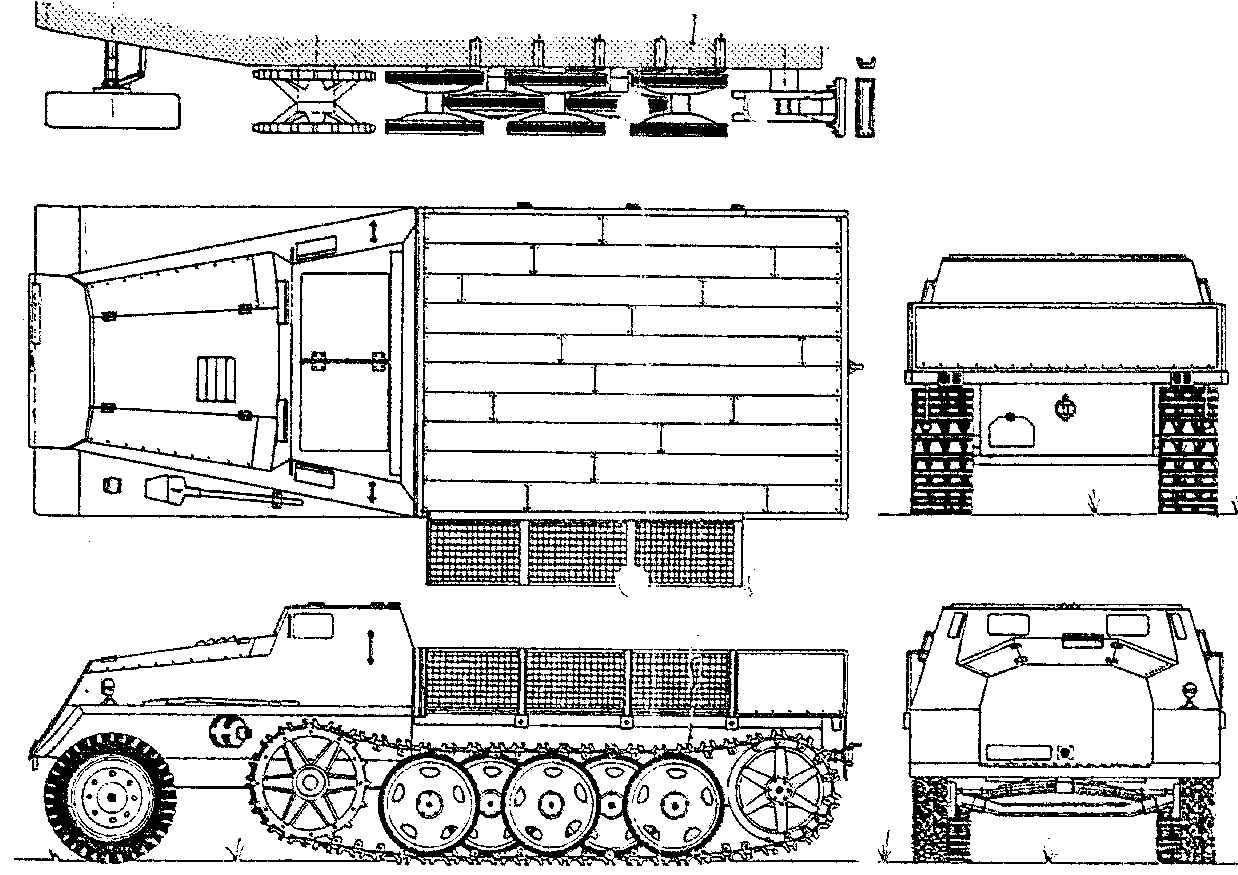

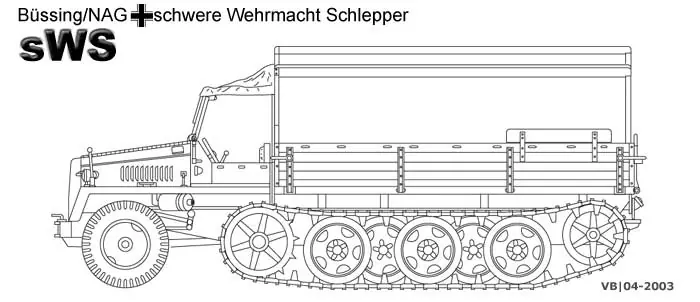

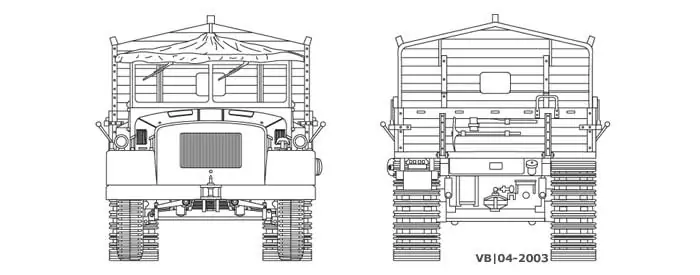

Dentro de esta gama de nuevos vehiculos, el SWS me parecio muy interesante , especialmente para hacerlo como modelo en Scratch (podes llamarlo recicladoo construccion total) o Hud (hagalo usted mismo) , accion que se ve simplificada por la existencia de bordes angulosos del vehiculo y la carencia de bordes redondeados, y una interesante variedad de modelos como transporte de artilleria, de flak, de cohetes , version de carga blindada o sin blindar .Por todo esto veras gran cantidad de plantillas a tres vistas, fotos de vehiculosconservados, otras de la epoca de la 2gm, muchos fotogramas en plastimodelismo y muchas vistas a diferentes angulos
Espero te guste y te sea util ......
El Schwere Wehrmachtschlepper (tractor militar pesado) abreviado sWS fue el vehiculo solicitado a la compañia Büssing-NAG para sustituir al Sd.Kfz. 6 de 5 toneladas y el Sd.Kfz. 11 de 3 Tons. Las primeras versiones no estaban blindadas , sin embargo para las ultimas versiones contaban con mayor blindaje y se asemejaban mucho al popular Sd.Kfz. 251. Las versiones blindadas eran utilzadas como plataformas para los Flak 43, y los cohetes Nebelwerfer 42, algunos de ellos fueron asignados a las unidades de caza nocturnas para poder transportar los faros de luces infrarojas UHU.
Este semioruga era de diseño nuevo, un tren de rodaje con suspensión por barras de torsión de aspecto muy similar al del Panther y unos eslabones de cadenas más anchos de los que monto ningún semioruga.
Existian tres versiones, carga sin blindaje, blindado con caja de carga despejada, o una version con caja cerrada transportando lanzacohetes
Se habia estudiado una version modificada con torreta con una ametralladora, caja blindada alta abierta en la parte superior y con portezuelas en la parte posterior , portillones de escape en la parte superior y una Mg 42 en soporte de candelero en la parte trasera pensada como reemplazo del sd 251 (transporte de personal)
Se construyeron un total de 825 vehículos
Fue un vehiculo de muy urilizado en los ultimos momentos de la guerra
y sufrio grandes perdidas por los aliados,falta de repuestos y combustible
personal, conductores y mecanicos,materiales estrategicos etc etc etc
aunque se suponia deberia haber actuado a partir de 1946 con
la nueva linea de vehiculos como los Leopard y Guepard
_
fuentes
http://www.hobbymex.com/Merchant2/merchant.mv?Screen=PROD&Store_Code=H&Product_Code=6947917000119
http://www.nexusboard.net/sitemap/6365/wehrmachtspanzer-leopard-t231201/
http://www.pietvanhees.nl/sws/modell-flak.htm
http://www.pietvanhees.nl/sws/sources.htm
http://ww2drawings.jexiste.fr/Files/1-Vehicles/Axis/1-Germany/08-Halftracks/sWS/sWS(PzWerfer).htm
http://ww2drawings.jexiste.fr/Files/1-Vehicles/Axis/1-Germany/08-Halftracks/sWS/sWS.htm
http://www.the-blueprints.com/blueprints/tanks/tanks-sa-sc/39736/view/schwere_wehrmacht_schlepper_(sws)_%2B_3_7cm_flak43/
http://wapedia.mobi/en/SdKfz_254
http://www.militaryphotos.net/forums/showthread.php?141892-Rare-types-of-military-vehicle/page31
http://cs.finescale.com/FSMCS/forums/p/111587/1108423.aspx
http://www.elgrancapitan.org/foro/viewtopic.php?f=37&t=16167&start=60
http://www.onefortyeight.com/gallery/swsdh/index.html
Durante 1943 el Wehrmacht se encontro con que dado el desgaste operacional ,las bajas de combate ,la obsolescencia de vehiculos como los sd 222, sdKfz 7 , Pz 3 y la enorme variedad de vehiculos acumulados, capturados, asimilados era necesario reemplazar varios de los mismos y siguiendo la practica estadounidense y sovietica reducir la variedad a solo algunos modelos . Este Plan visto como con buenos ojos por el Ministro de Armamento Speer , en la realidad significo la produccion paralela de los nuevos modelos mas la construccion de viejos diseños o su modificacion debido a la extrema necesidad alemana despues de las derrotas de Kursk y las aperturas de los frentes italianos y franceses
Dentro de esta gama de nuevos vehiculos, el SWS me parecio muy interesante , especialmente para hacerlo como modelo en Scratch (podes llamarlo recicladoo construccion total) o Hud (hagalo usted mismo) , accion que se ve simplificada por la existencia de bordes angulosos del vehiculo y la carencia de bordes redondeados, y una interesante variedad de modelos como transporte de artilleria, de flak, de cohetes , version de carga blindada o sin blindar .Por todo esto veras gran cantidad de plantillas a tres vistas, fotos de vehiculosconservados, otras de la epoca de la 2gm, muchos fotogramas en plastimodelismo y muchas vistas a diferentes angulos
Espero te guste y te sea util ......
El Schwere Wehrmachtschlepper (tractor militar pesado) abreviado sWS fue el vehiculo solicitado a la compañia Büssing-NAG para sustituir al Sd.Kfz. 6 de 5 toneladas y el Sd.Kfz. 11 de 3 Tons. Las primeras versiones no estaban blindadas , sin embargo para las ultimas versiones contaban con mayor blindaje y se asemejaban mucho al popular Sd.Kfz. 251. Las versiones blindadas eran utilzadas como plataformas para los Flak 43, y los cohetes Nebelwerfer 42, algunos de ellos fueron asignados a las unidades de caza nocturnas para poder transportar los faros de luces infrarojas UHU.
Este semioruga era de diseño nuevo, un tren de rodaje con suspensión por barras de torsión de aspecto muy similar al del Panther y unos eslabones de cadenas más anchos de los que monto ningún semioruga.
Existian tres versiones, carga sin blindaje, blindado con caja de carga despejada, o una version con caja cerrada transportando lanzacohetes
Se habia estudiado una version modificada con torreta con una ametralladora, caja blindada alta abierta en la parte superior y con portezuelas en la parte posterior , portillones de escape en la parte superior y una Mg 42 en soporte de candelero en la parte trasera pensada como reemplazo del sd 251 (transporte de personal)
Se construyeron un total de 825 vehículos
Fue un vehiculo de muy urilizado en los ultimos momentos de la guerra
y sufrio grandes perdidas por los aliados,falta de repuestos y combustible
personal, conductores y mecanicos,materiales estrategicos etc etc etc
aunque se suponia deberia haber actuado a partir de 1946 con
la nueva linea de vehiculos como los Leopard y Guepard
_
GALERIA NRO 1
Informes de la Inteligencia estadounidense durante la 2gm
GALERIA NRO 2

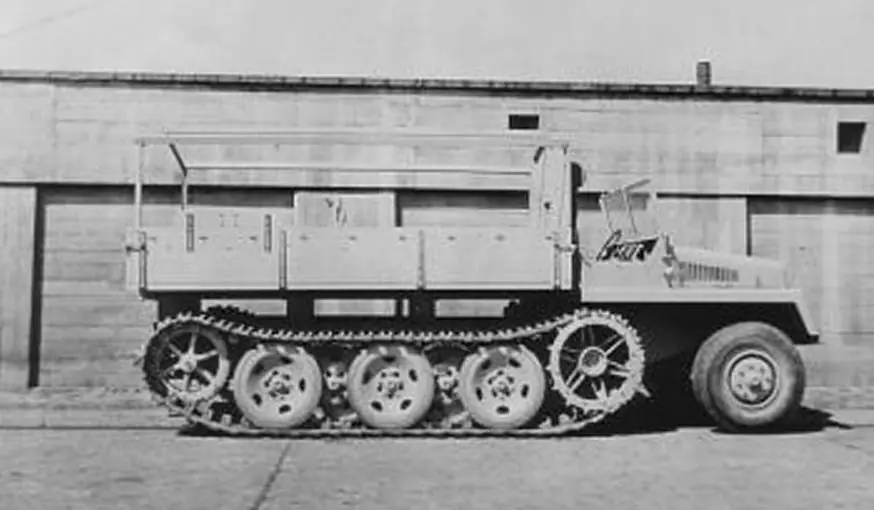

schwere Wehrmacht Schlepper sWS

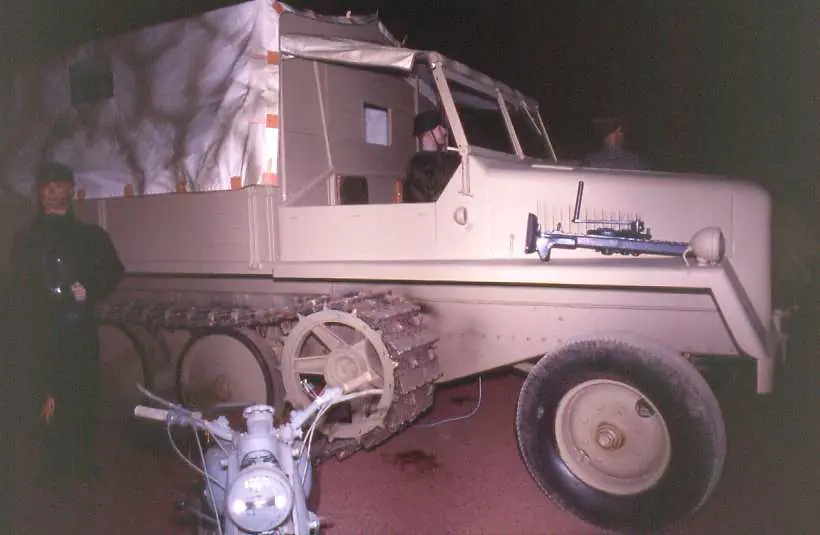

VERSION SIN BLINDAJE CAPTURADO CON MARCAS USA
GALERIA NRO 3
schwere Wehrmacht Schlepper sWS
GALERIA NRO 4

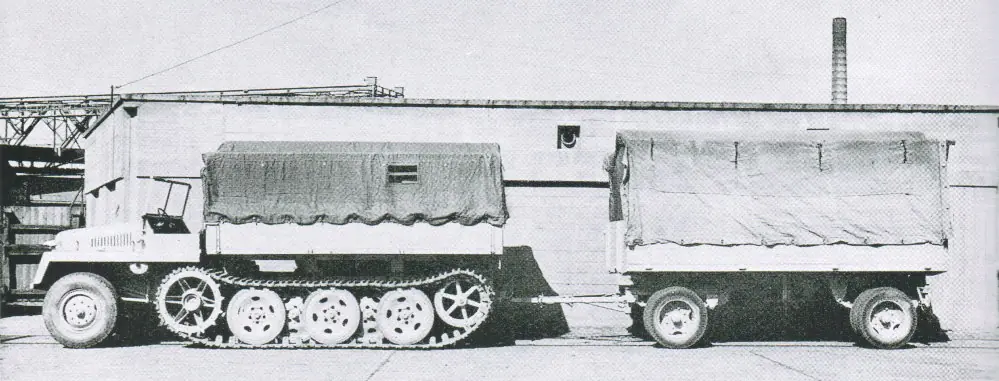

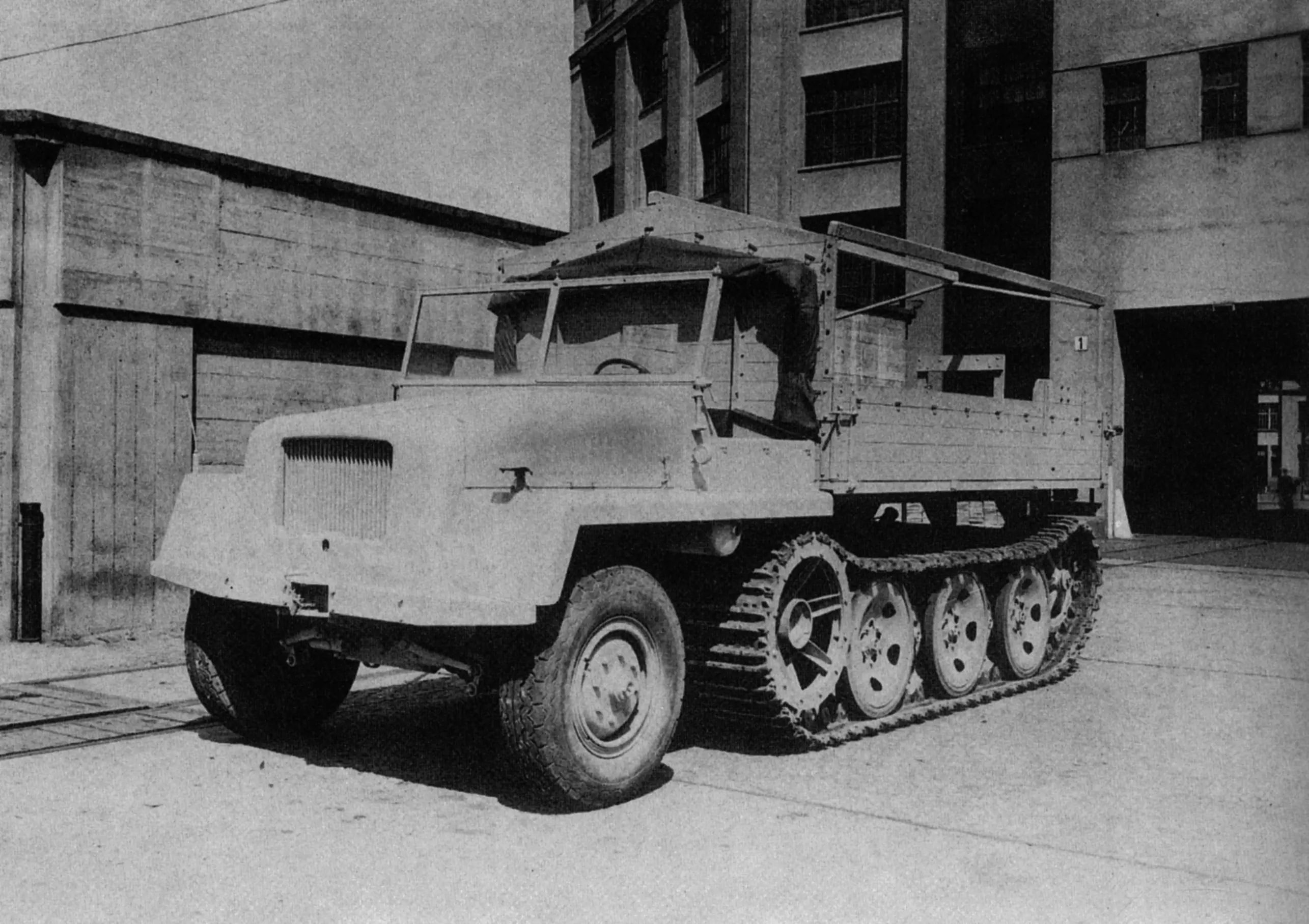

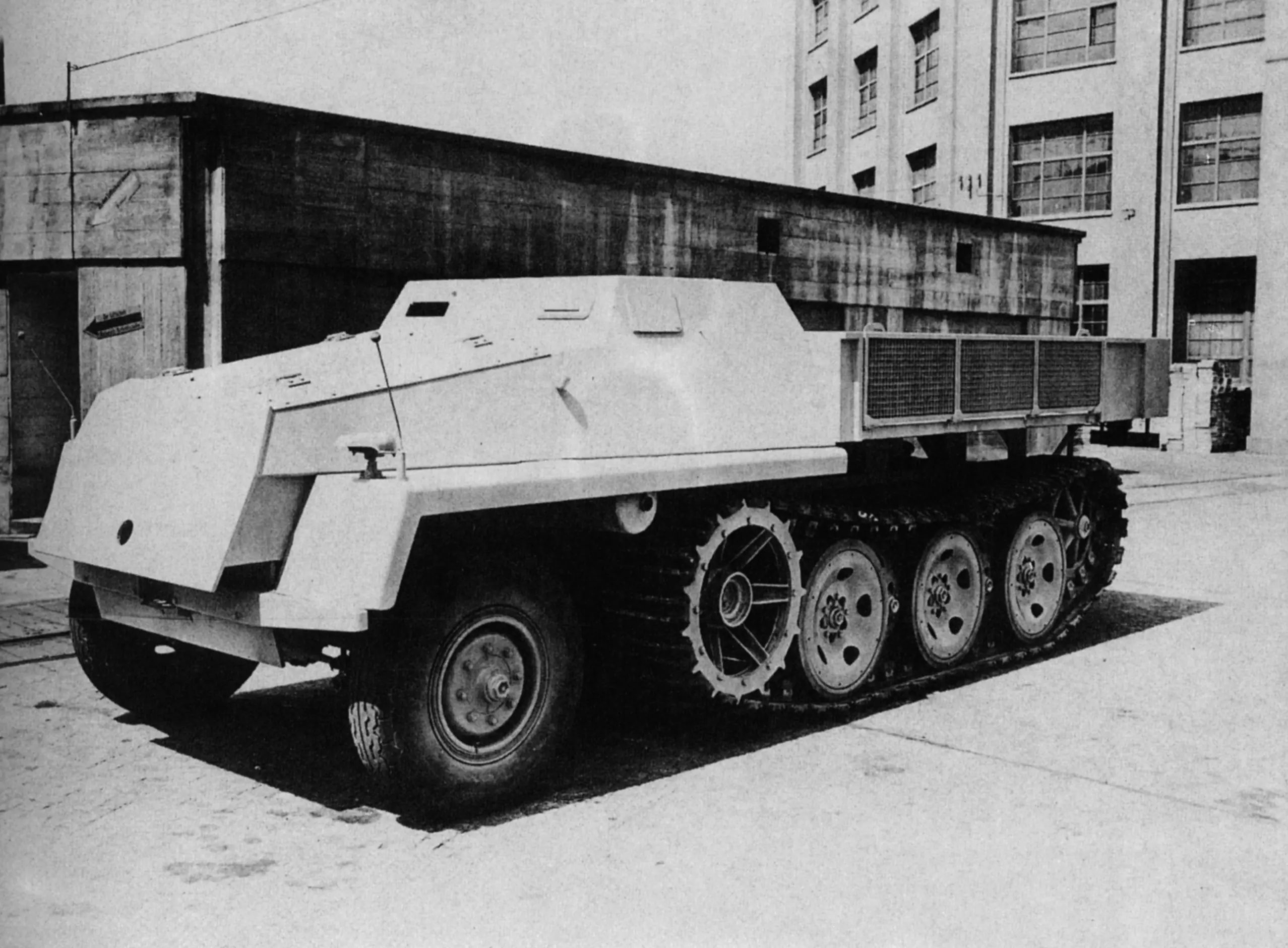

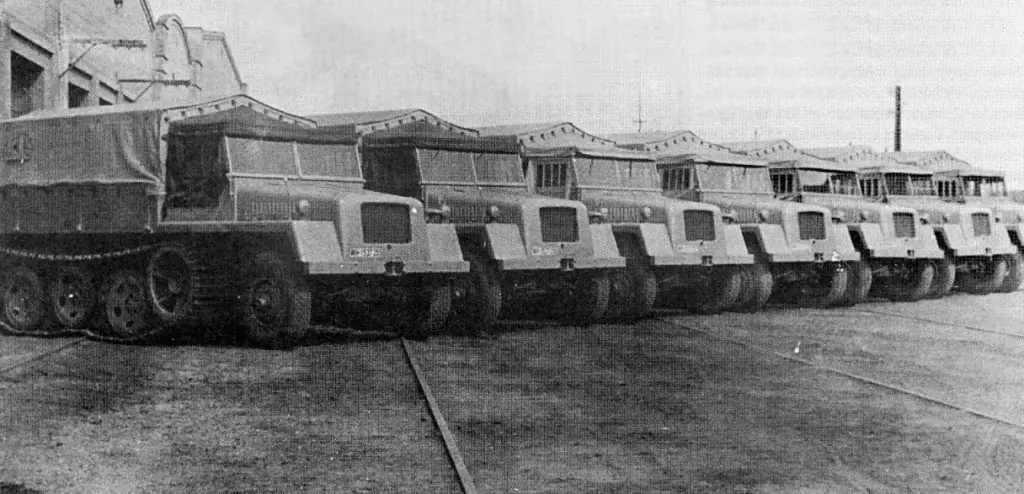

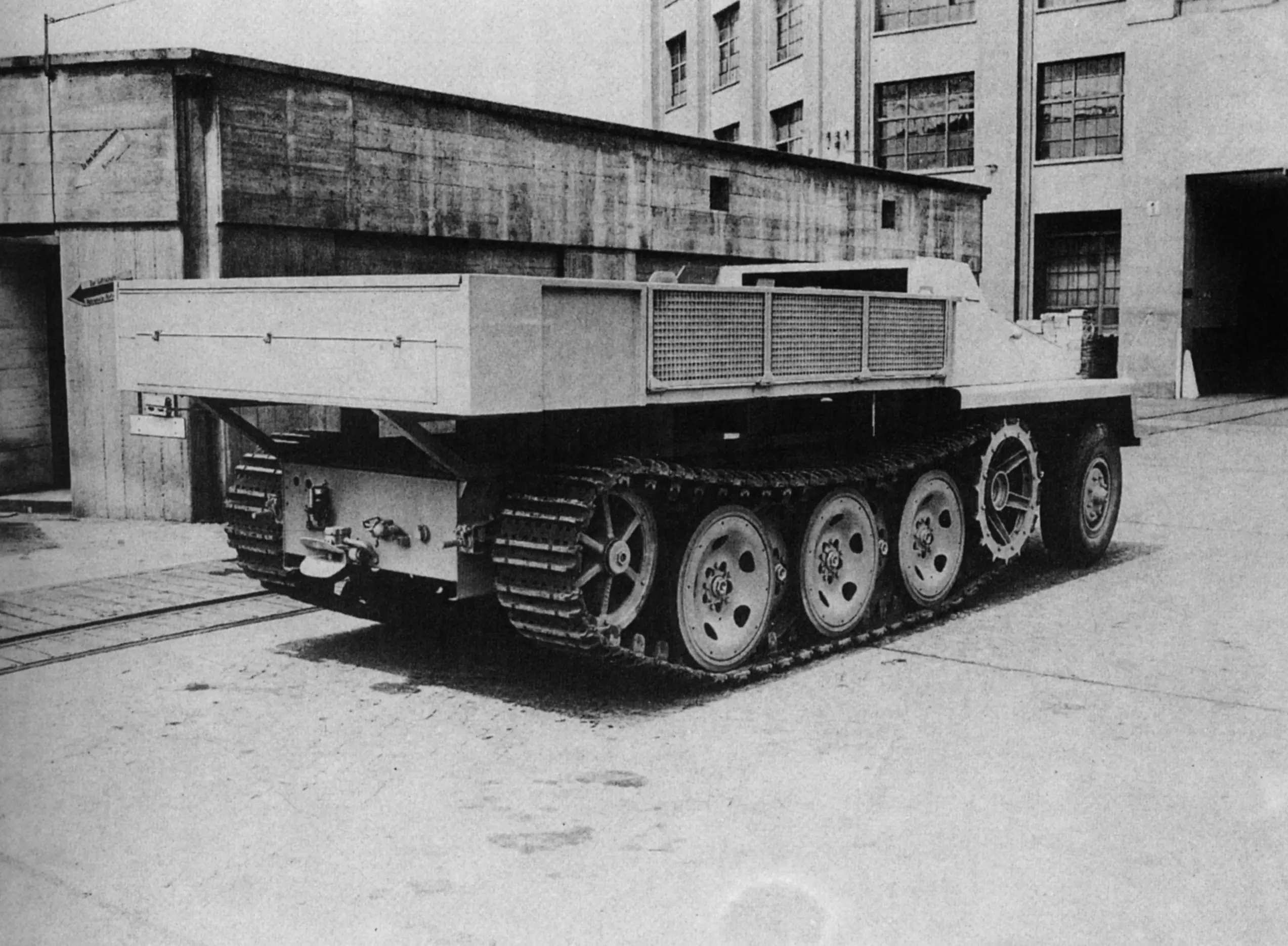

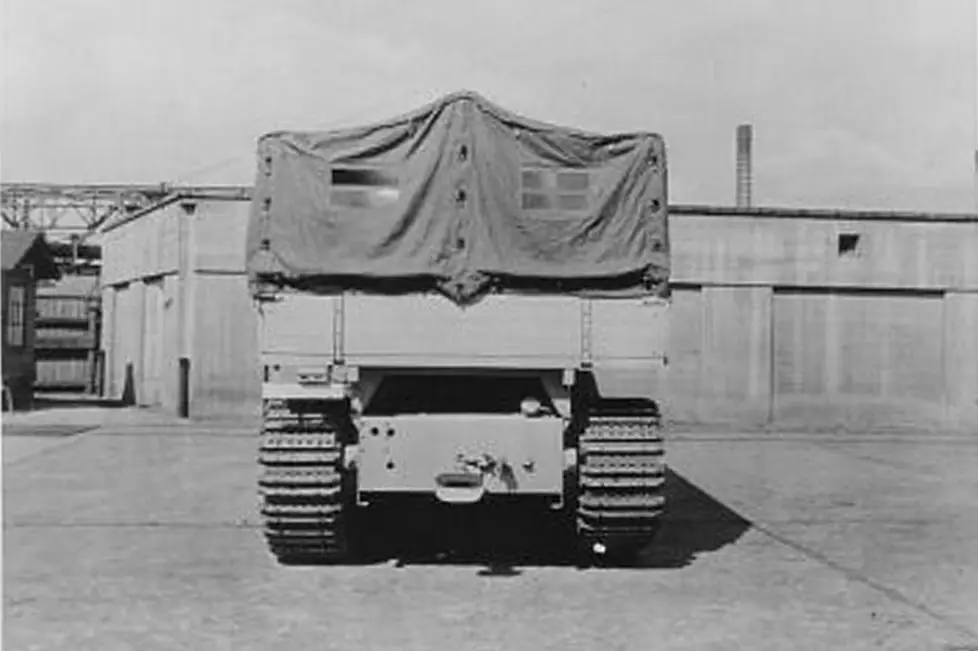

Vehiculos recien salidos de la Factoria Tatra en checoeslovaquia
GALERIA NRO 5

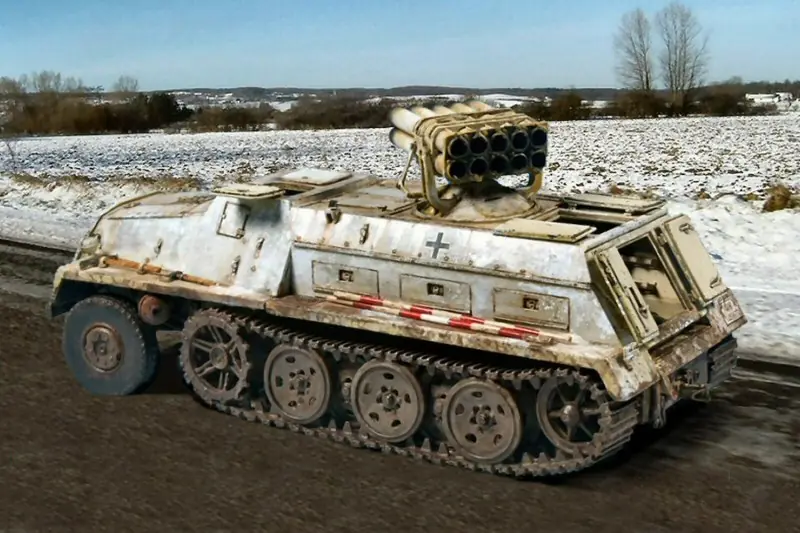

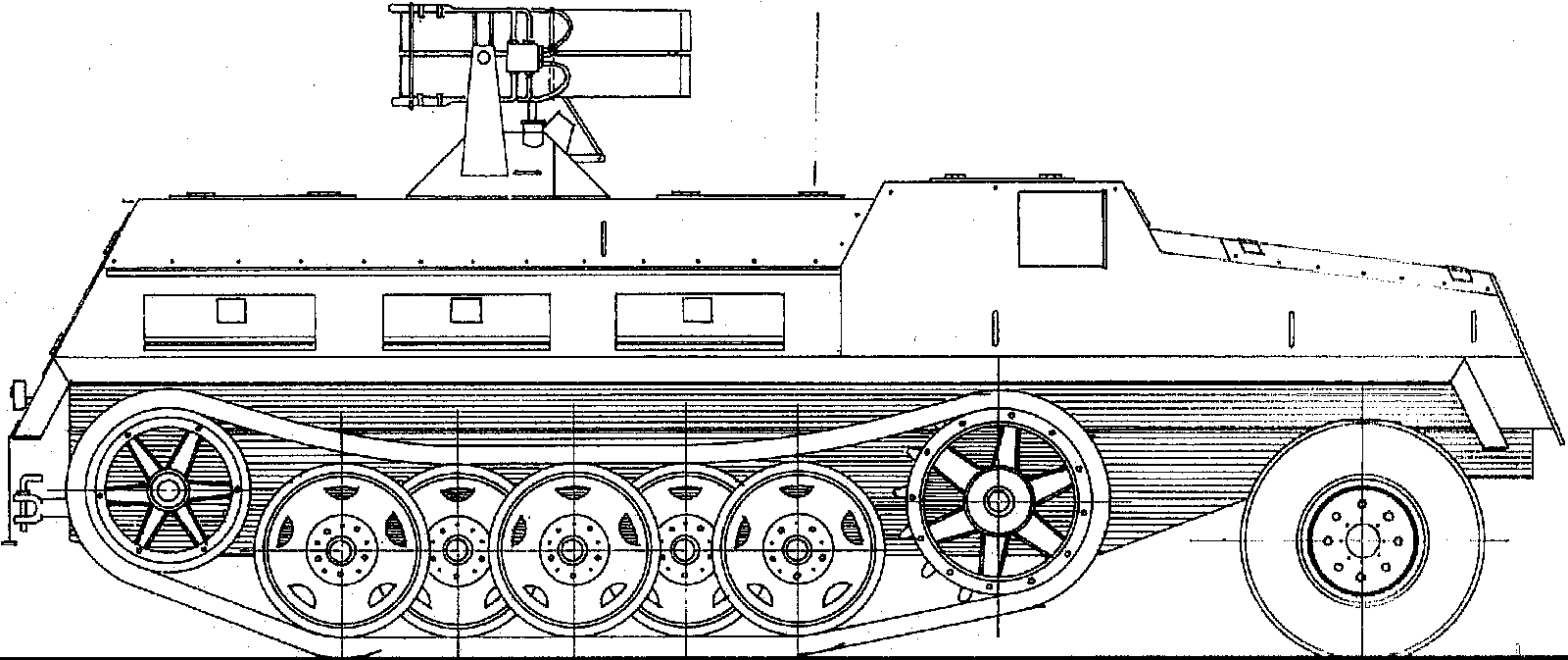

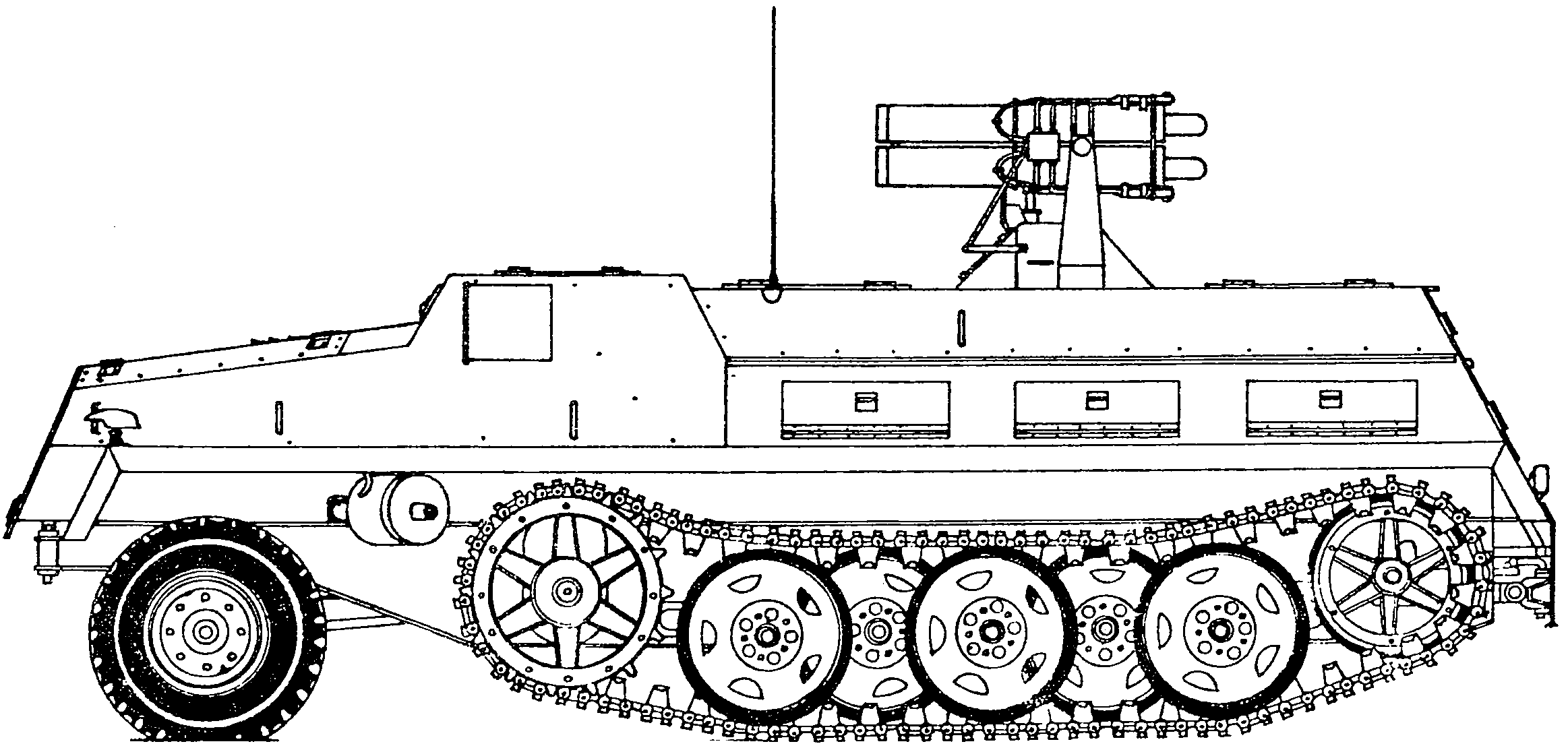

SWS (Gerat 71) con Panzerwerfer ref. 356
El SWS con el lanzacohetes ( Panzerwerfer ) poseía una estructura fuertemente blindada
GALERIA NRO 6

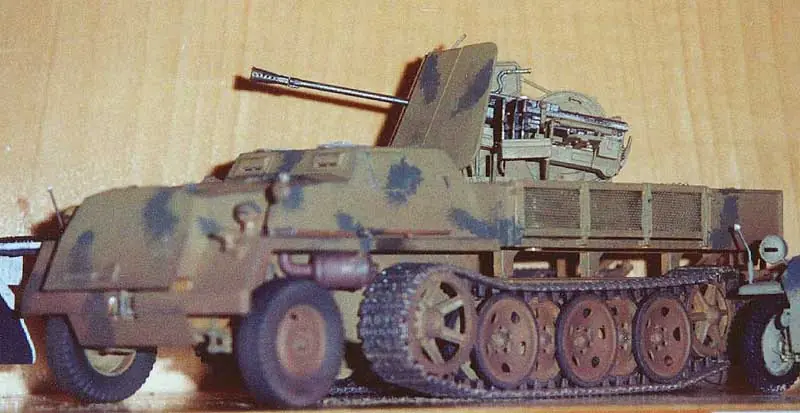

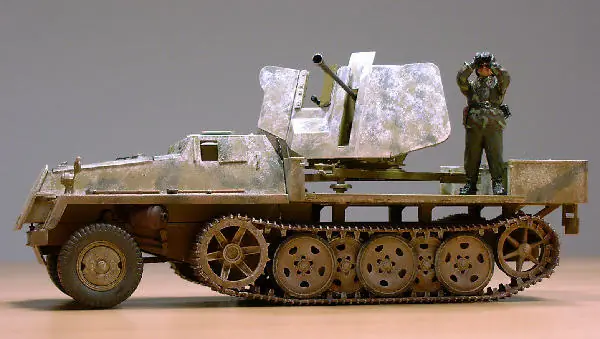

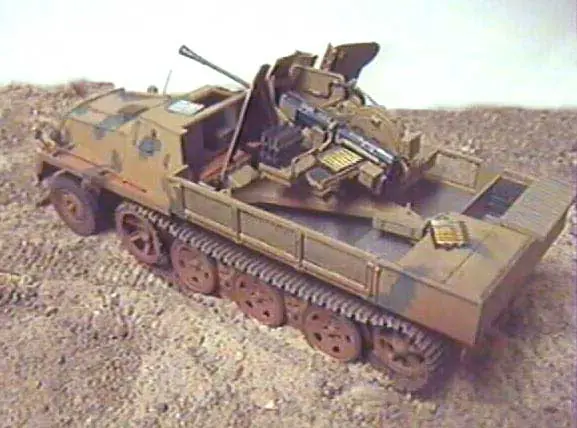

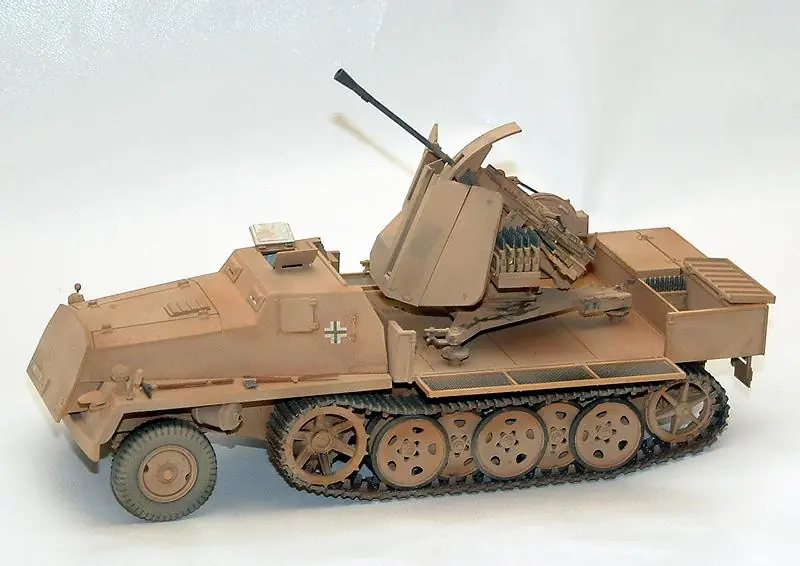

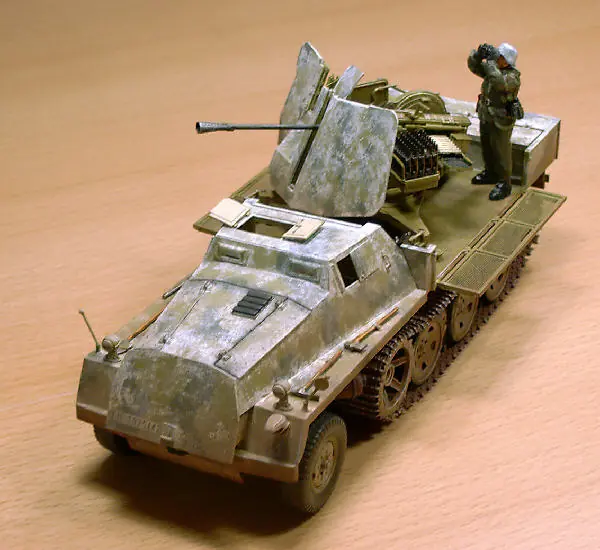

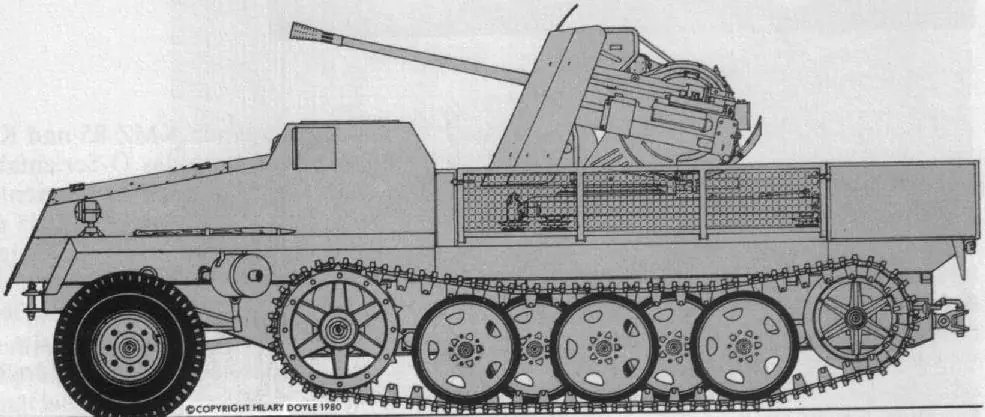

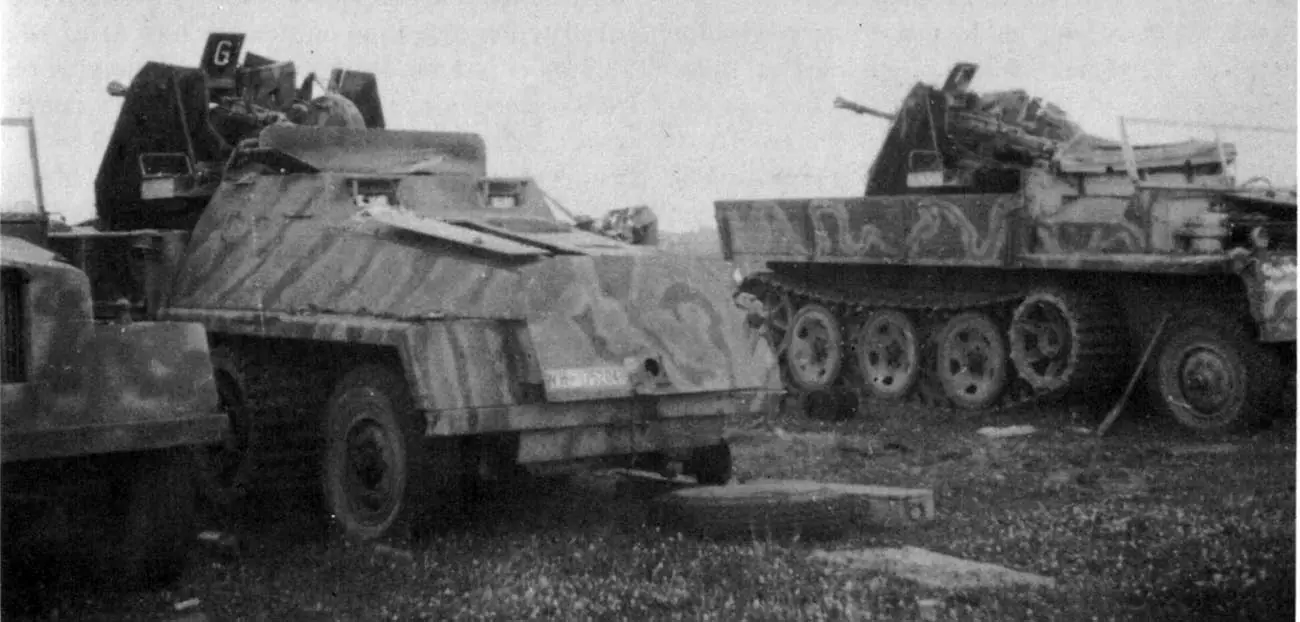

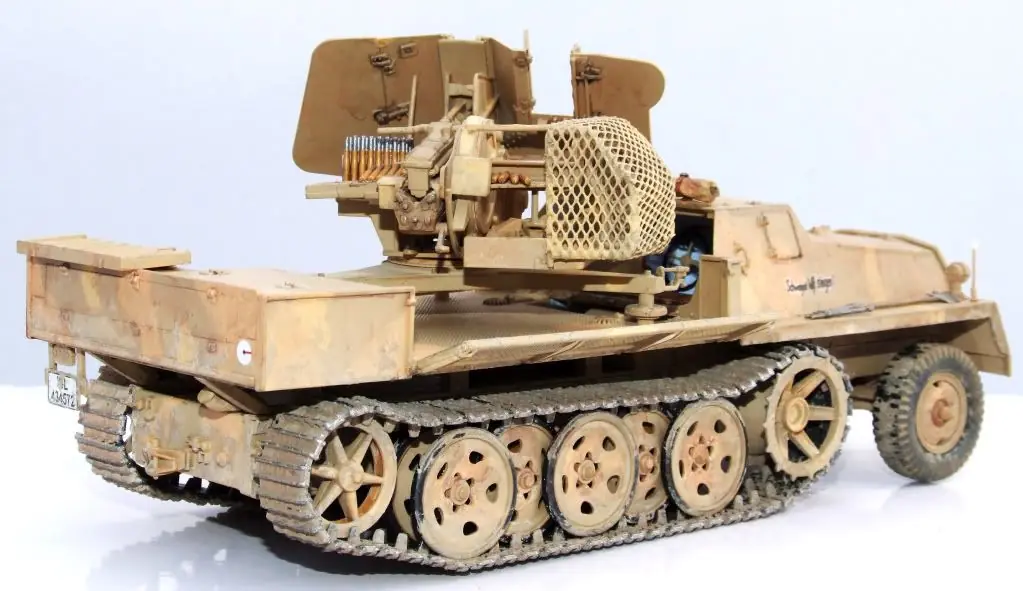

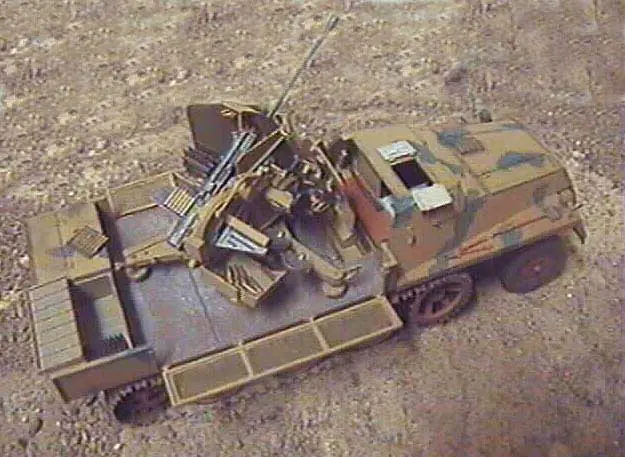

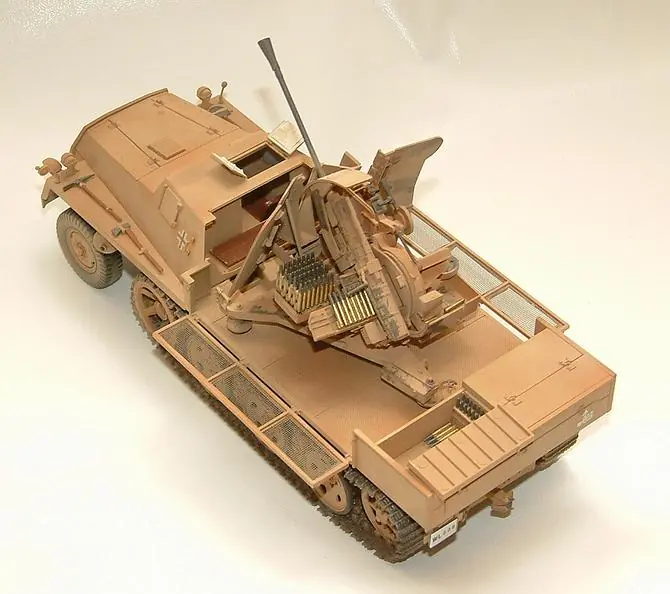

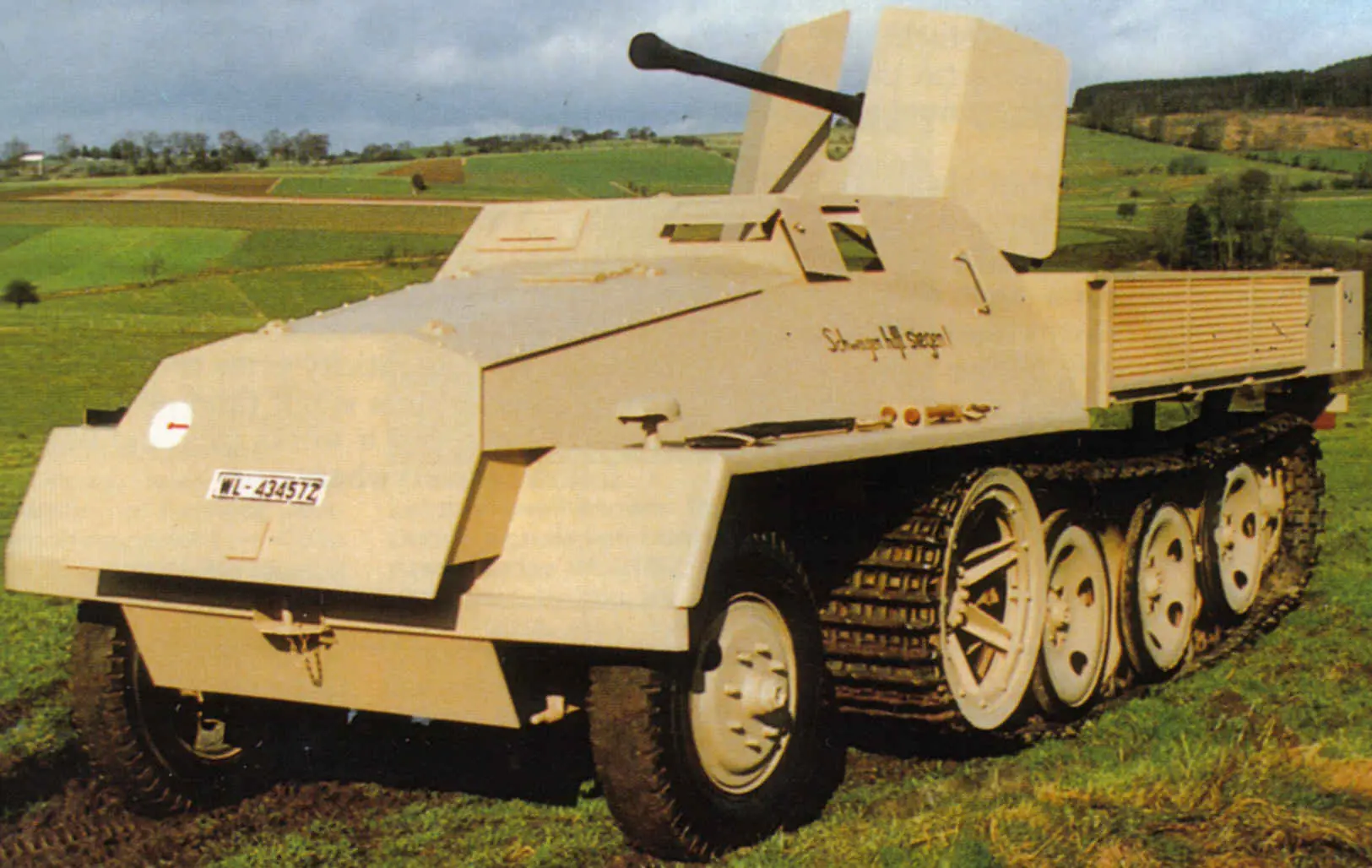

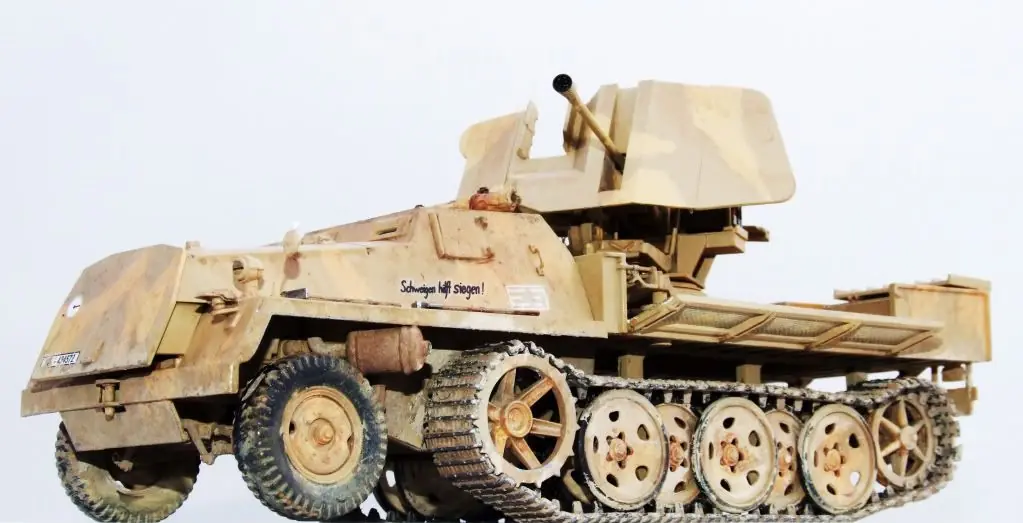

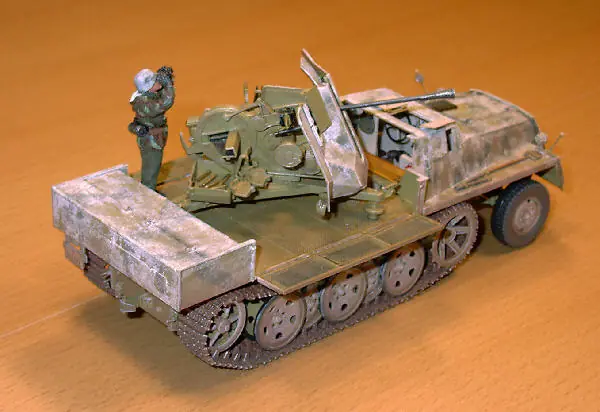

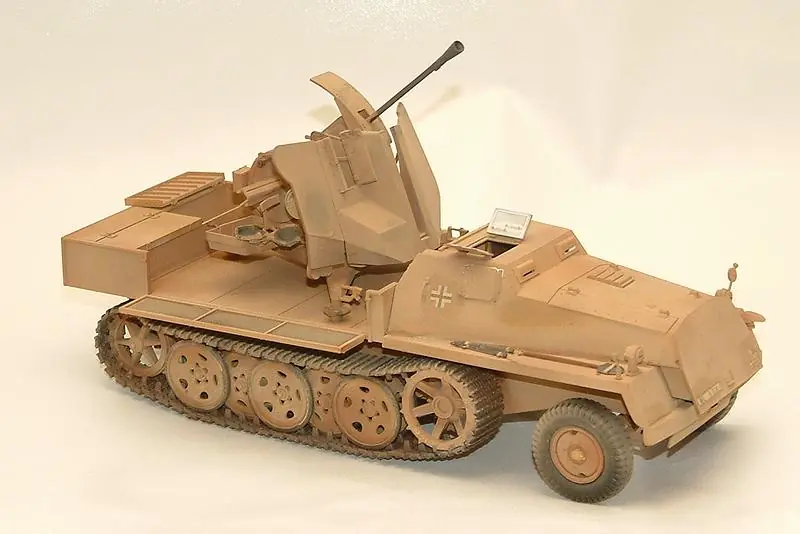

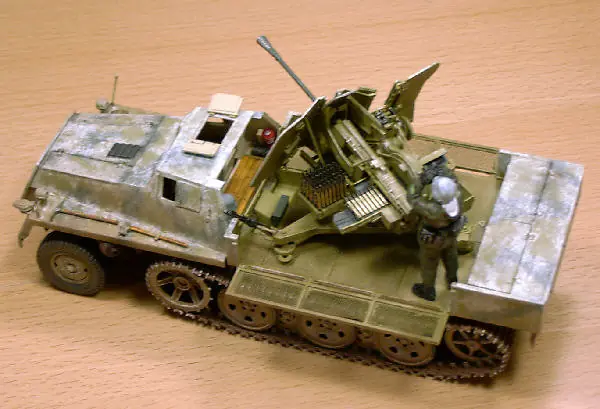

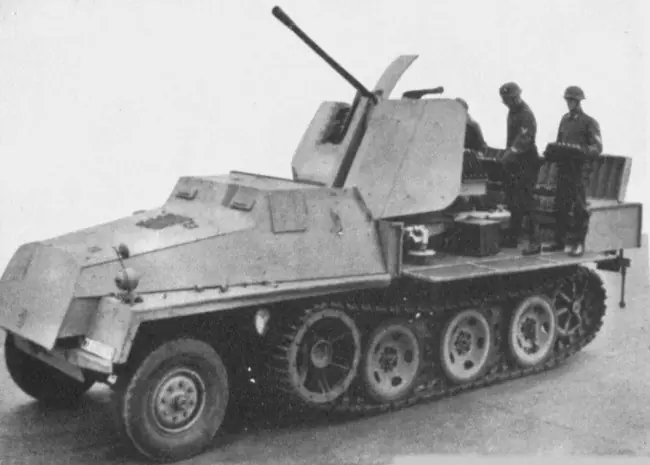

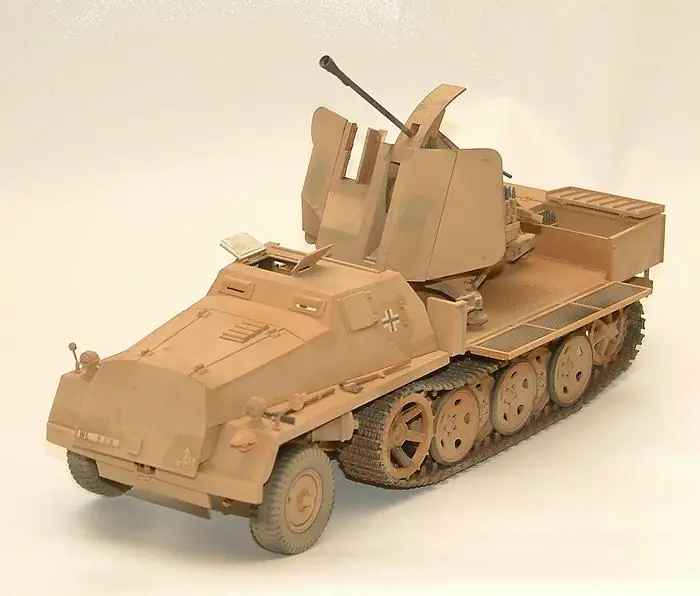

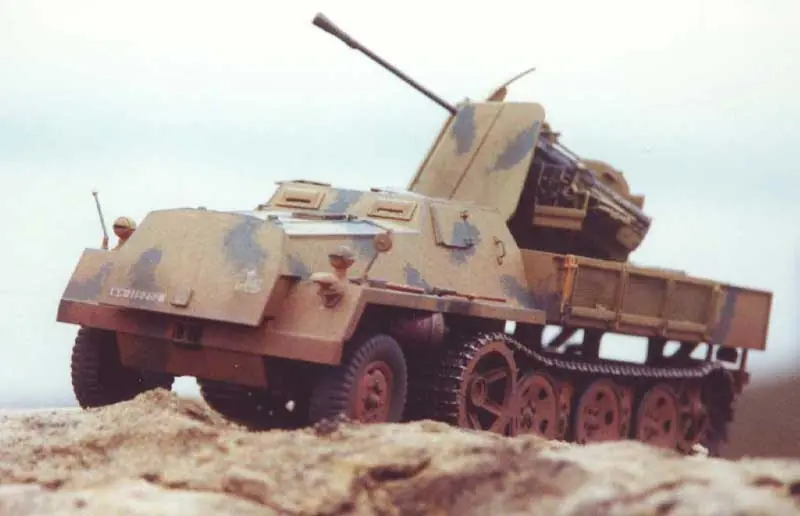

3.7cm FlaK auf schwere Wehrmacht Schlepper

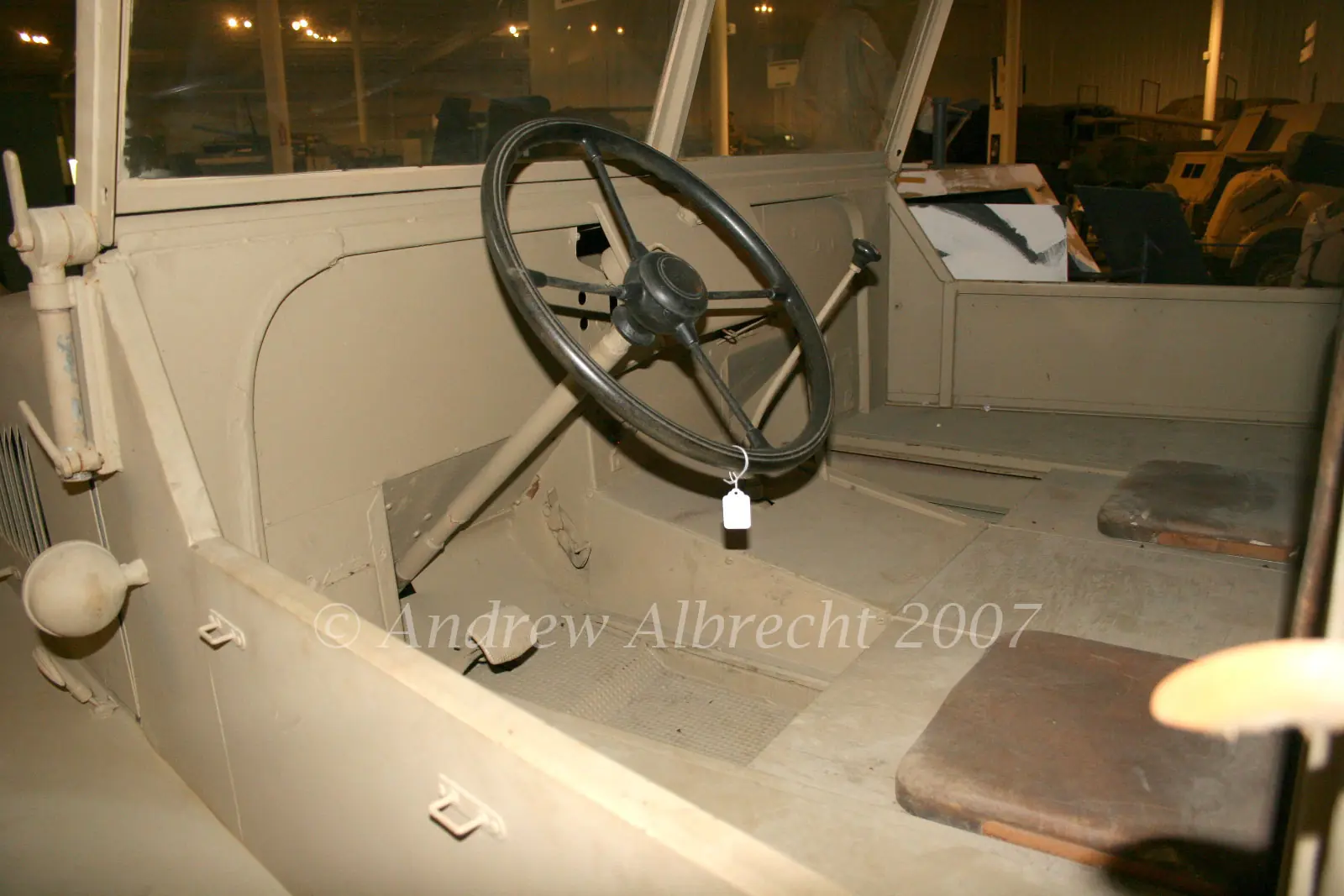

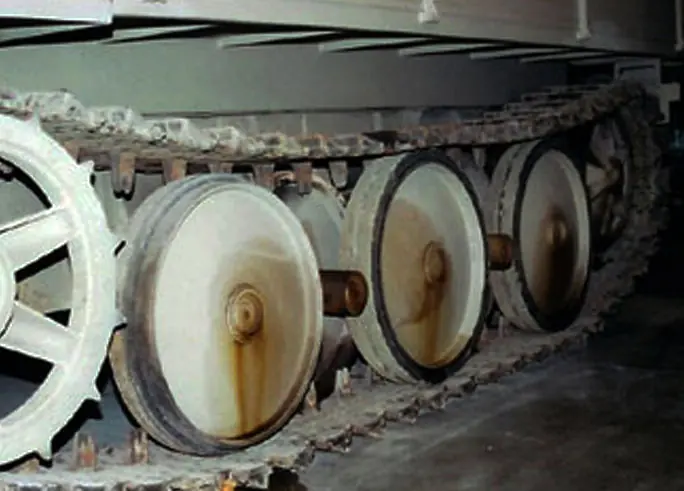

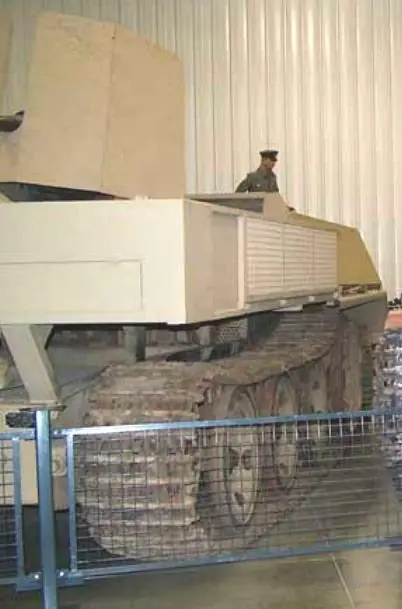

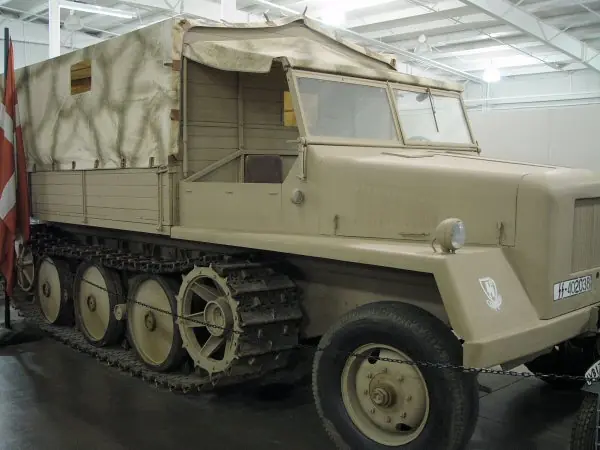

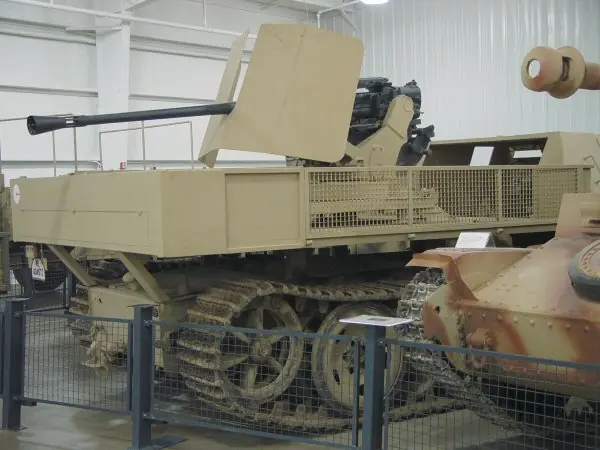

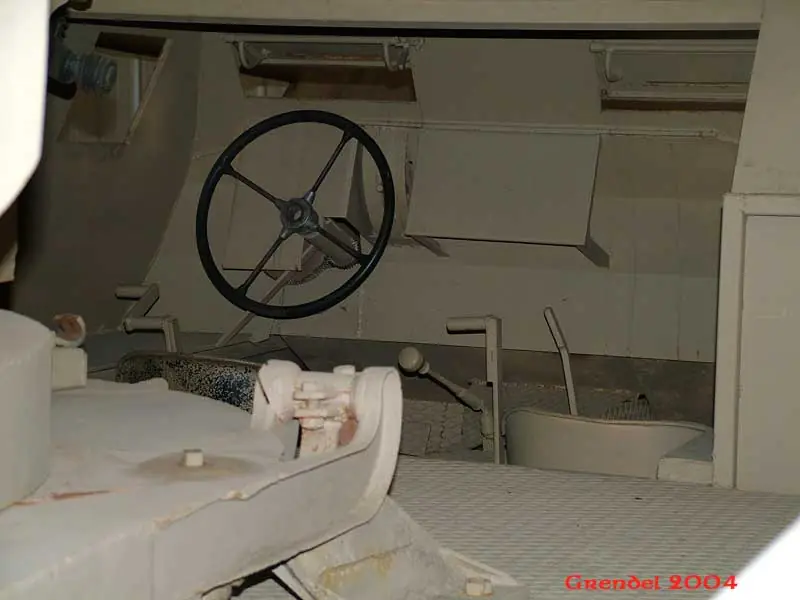

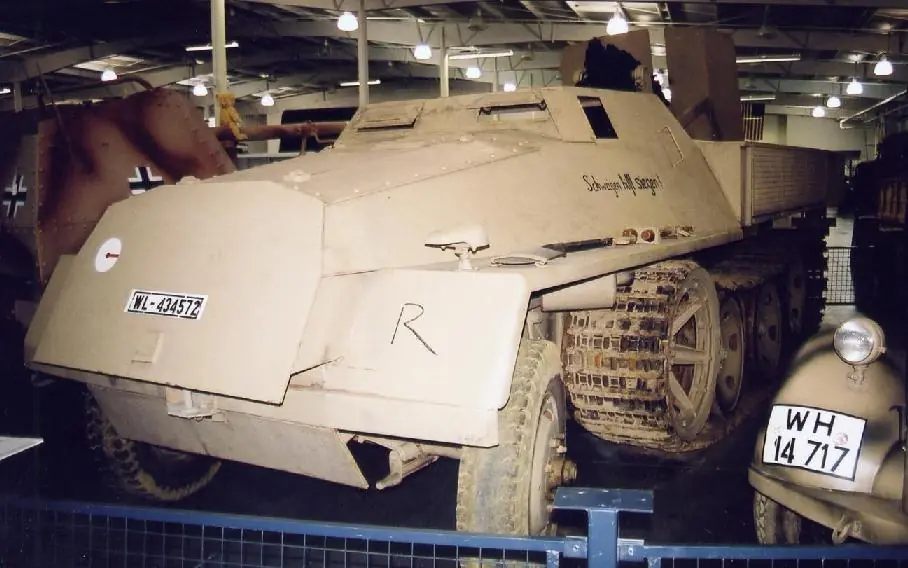

EJEMPLARES SUPERVIVIENTES EN EL MUSEO DE AUBURN

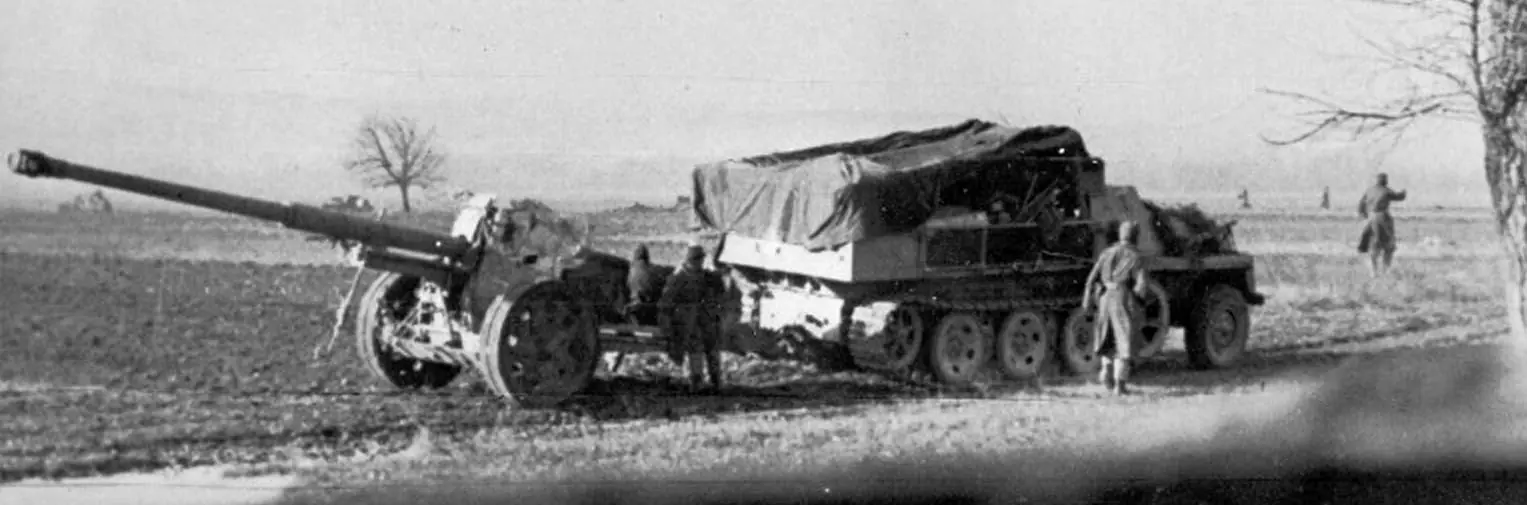

TRACTOR DE ARTILLERIA PESADA
(PAK 43 DE 88 MM)

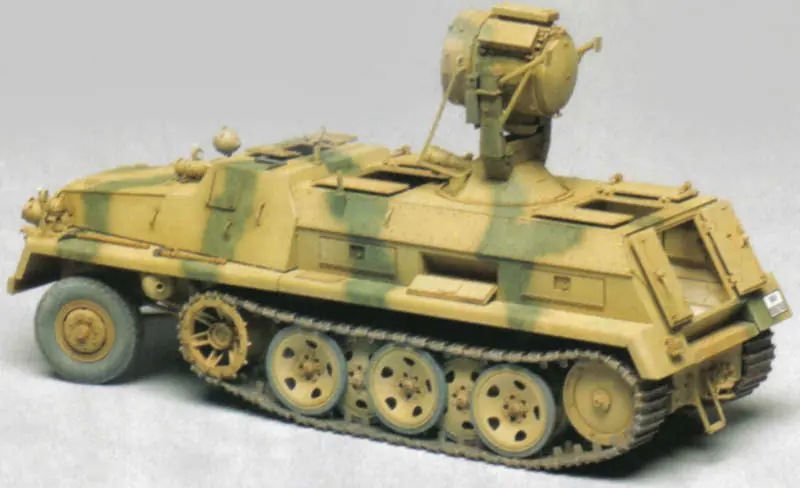

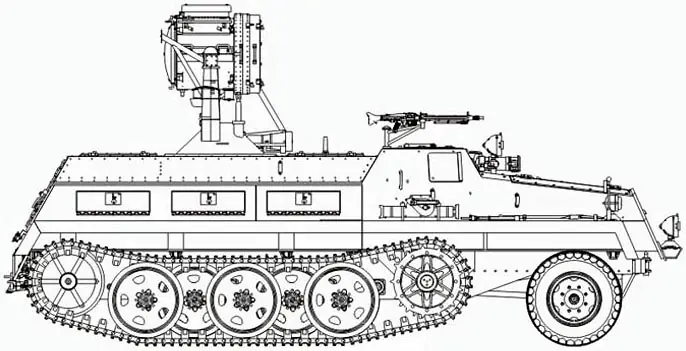

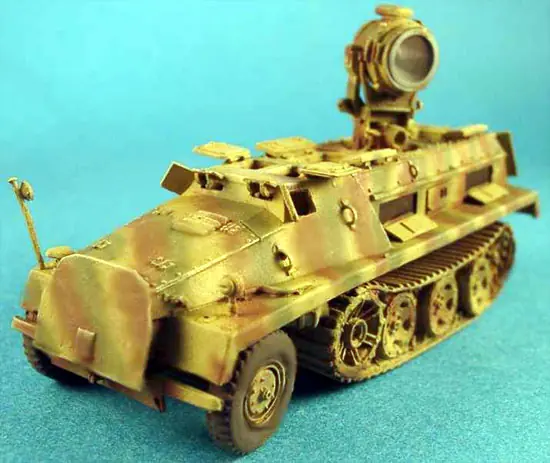

VERSION DE VISION NOCTURNA POR INFRA-ROJOS "UHU" (BUHO)
ALGUNAS IMAGENES MAS DE LA VERSION DE CARGA
Informes de la Inteligencia estadounidense durante la 2gm
GALERIA NRO 2
schwere Wehrmacht Schlepper sWS
VERSION SIN BLINDAJE CAPTURADO CON MARCAS USA
GALERIA NRO 3
schwere Wehrmacht Schlepper sWS
GALERIA NRO 4
Vehiculos recien salidos de la Factoria Tatra en checoeslovaquia
GALERIA NRO 5
SWS (Gerat 71) con Panzerwerfer ref. 356
El SWS con el lanzacohetes ( Panzerwerfer ) poseía una estructura fuertemente blindada
GALERIA NRO 6
3.7cm FlaK auf schwere Wehrmacht Schlepper
EJEMPLARES SUPERVIVIENTES EN EL MUSEO DE AUBURN
TRACTOR DE ARTILLERIA PESADA
(PAK 43 DE 88 MM)
VERSION DE VISION NOCTURNA POR INFRA-ROJOS "UHU" (BUHO)
ALGUNAS IMAGENES MAS DE LA VERSION DE CARGA
