Hola gente, hoy publico mi primer post sobre FreeCAD, herramienta que utilizo mucho y en la que participo de su comunidad, es un simple post informativo; mas adelante subiré algunos tutoriales, espero que les guste.
¿Que es FreeCAD?
FreeCAD es una aplicación basada en operaciones de modelado 3D paramétrico de CAD, orientada a la ingeniería mecánica y el diseño de producto pero también se ajusta a un amplio rango de usos cercanos a la ingeniería, como la arquitectura así como a otras especialidades de la ingeniería. Su Modelado paramétrico le permite modificar fácilmente el diseño para volver a su historial de modelo y cambiar sus parámetros. Es 100% código abierto y extremadamente modular, permitiendo extensiones y personalizaciones muy avanzadas.
Principales características:
>> Un completo núcleo de geometría basado en OpenCasCade permite realizar operaciones 3D complejas con tipos de formas complejas, y soporta de manera nativa conceptos como brep, nurbs, operaciones booleanas o redondeos
>> Una arquitectura modular que admite plugins (módulos) para añadir funcionalidades a la aplicación principal. Dichas extensiones pueden ser tan complejas como nuevas aplicaciones completas o tan simples como archivos de guión en Python o macros grabadas de manera automática
>>Un completo modelo paramétrico que permite cualquier tipo de objetos personalizados paramétricos, que incluso puede programarse completamente en Python
>>Acceso completo desde el interprete integrado de Python, macros o archivos de guión externos a casi cualquier parte de FreeCAD, incluyendo la creación y transformación de geometría, la representación 2D o 3D de dicha geometría (Gráficos de escena) o incluso la interfaz de FreeCAD
>>Importar/exportar en formatos estándar como STEP, IGES, OBJ, DXF, SVG,STL, DAE, IFC o OFF, en adición al formato de archivos nativo de FreeCAD.
>>Un entorno de Croquizado con resolución de restricciones, permitiendo croquizar formas 2D con restricciones geométricas. El entorno de croquizado actualmente permite definir diversos tipos de restricciones geométricas, y utilizarlas como base para crear otros objetos en todo FreeCAD

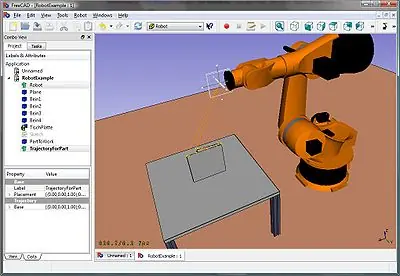

>>Un módulo de Simulación de Robots que permite estudiar los movimientos de robots. El módulo de Simulación de Robots ya dispone de un interfaz gráfico extendido que permite trabajar solo a través de la interfaz gráfica de usuario.
>>Trabajo con mallas:
El Módulo de Mallas se ocupa de las mallas 3D (meshes). Está destinado básicamente a la importación, adaptación y conversión a FreeCAD de las mallas generadas por otros programas, así como a la exportación en formato tipo malla de la geometría FreeCAD. Pero FreeCAD también cuenta con otros tipos de geometría mucho más avanzados que las mallas.
>> Otros
También hay muchas herramientas que están en desarrollo como:
>> Un modulo para Arquitectura
El entorno de Arquitectura proporciona un moderno entorno de trabajo BIM para FreeCAD, con soporte para características como el soporte para IFC, entidades arquitectónicas enteramente paramétricas como muros, elementos estructurales o ventanas, y producción de documentación 2D avanzada. El entorno de Arquitectura también incorpora todas las herramientas del entorno de Boceto.
>>Un modulo para diseño de Barcos:

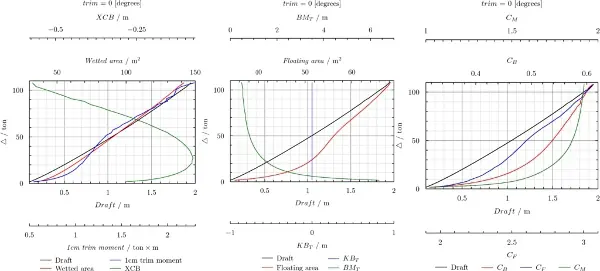

FreeCAD-Ship trata de ofrecer todas las herramientas necesarias durante la fase de diseño del buque referente a la Arquitectura Naval. Aunque está todavía en fase de desarrollo.

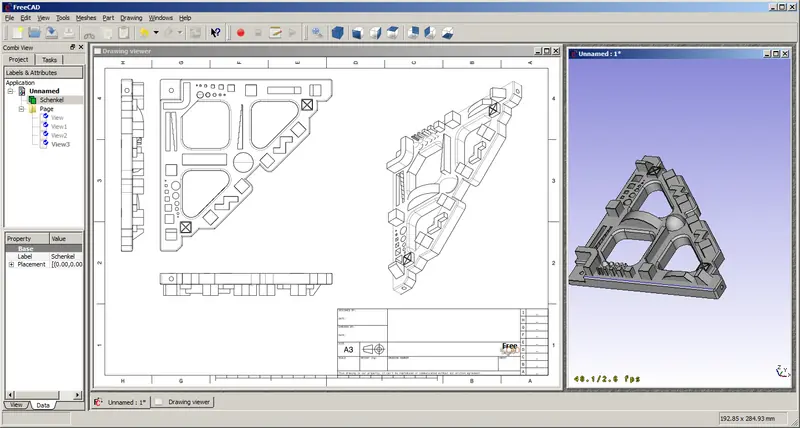

>>Un módulo de Hojas de dibujo que permite poner vistas 2D de tus modelos 3D en una hoja de dibujo. Estos módulos producirán entonces hojas en SVG o PDF preparadas para exportar. El módulo aún está poco desarrollado, pero ya destaca una poderosa funcionalidad de Python

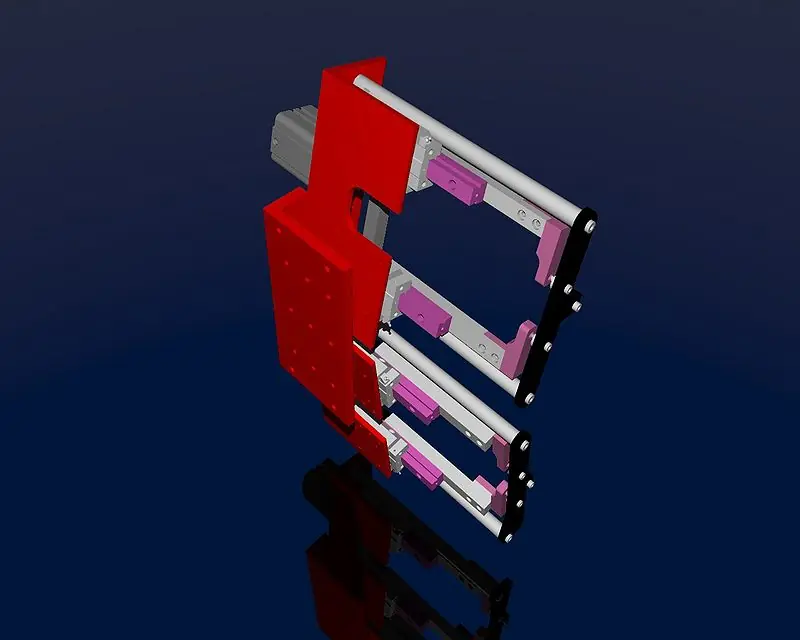

>>Un módulo de Renderizado que puede exportar objetos 3D para renderizar con aplicaciones de render externas.
>>Un módulo de Ensamblajes que permite trabajar con múltiples formas, múltiples documentos, múltiples archivos, múltiples relaciones
>>El Módulo de Mecanizado (CAM) está dedicado a tareas de mecanizado industrial, como el fresado. Este módulo está en una etapa de desarrollo inicial y, de momento está básicamente orientado al Conformado incremental. Aunque hay algunos algoritmos para planificación de trayectorias de mecanizado, aún no son operativos para el usuario final.
>>Otros como PLM, FEM, ....
Interfaz:
A continuación dejo algunas imágenes de distintos proyectos con el que utilice FreeCAD:
Motor Estrella:

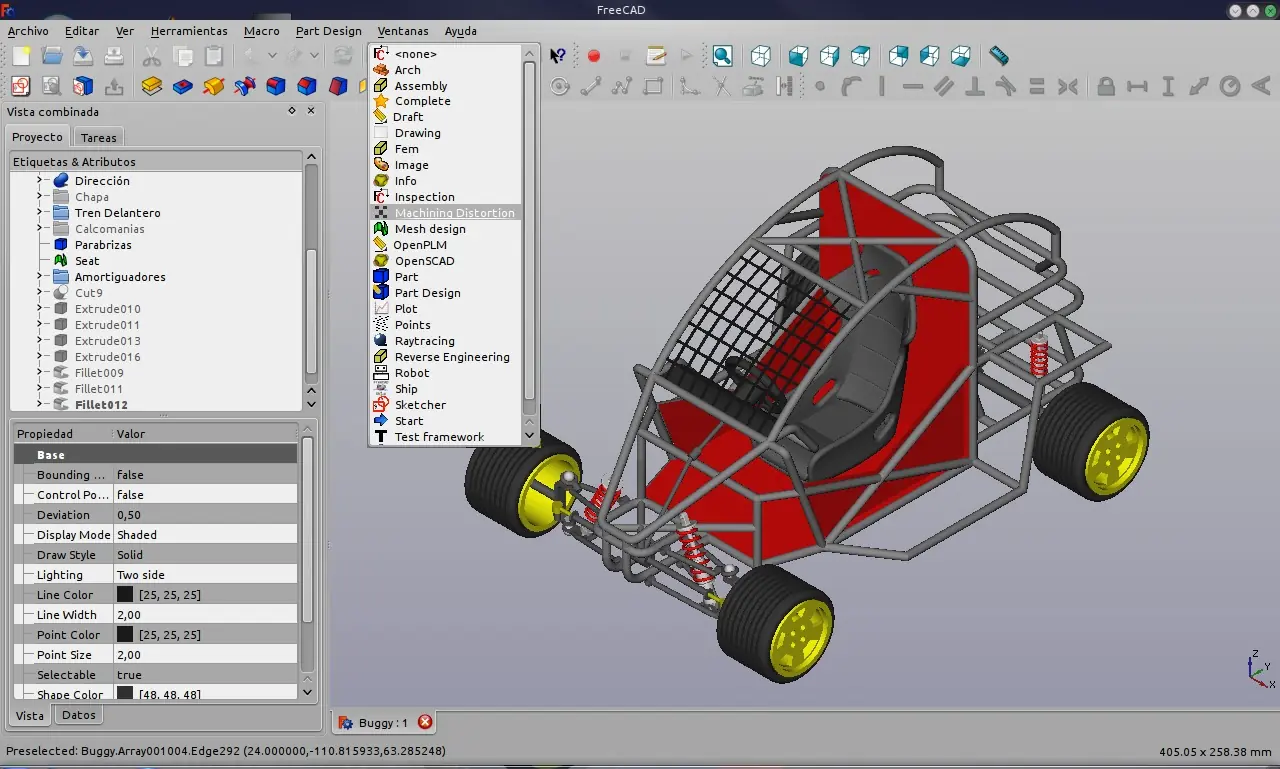

Buggy:
Buggy + render con Blender:
Por ultimo, algunas aclaraciones:
FreeCAD esta en constante desarrollo, queda mucho por hacer para llegar a la altura de otros CAD que hay en el mercado, pero para mi opinión esta bien encaminado, ya con el se pueden hacer muchas cosas interesantes. Podrían pasarse por aquí y veras muchas de las cosas que los usuarios hicieron con FreeCAD https://sourceforge.net/apps/phpbb/free-cad/viewtopic.php?f=8&t=1222.
FreeCAD no pretende ser competencia ni de Solidedge, ni SolidWorks, ni Inventor, ni Catia; sino más bien una alternativa a estos programas.
Hay que tener en cuenta que en este proyecto son solo 5 desarrolladores que programan, que además documentan, atienden consultas en el foro, reportan errores, etc; todo en su tiempo libre y de manera gratuita, a diferencia de otros programas que tienen desarrolladores pagos y con dedicación exclusiva.
Instalación:
Recomiendo a que instalen la versión en desarrollo (la 0.13) porque tiene muchísimas novedades y es mas "estable" que la versión que se dice "estable" (la 0.12). Además es multiplataforma, funciona tanto en Linux, Windows y Mac.
Sigan la siguientes instrucciones:
http://sourceforge.net/apps/mediawiki/free-cad/index.php?title=Installing/es
Cualquier consulta pueden pasarse por el foro:
http://sourceforge.net/apps/phpbb/free-cad/index.php
Mas información en:
http://sourceforge.net/apps/mediawiki/free-cad/index.php?title=Main_Page/es
Algunos Tutoriales: http://freecad-tutorial.blogspot.com.ar/
Espero que les aya gustado
