Antes de comenzar, se debe tener precaución con la manipulación de este dispositivo así como también las mediciones que se hagan en el mismo. Este dispositivo eleva la tensión al rededor de los 220Vac y proporciona 75VA de potencia en su salida, lo cual puede ser un riesgo para la salud si no se manipula con el mismo cuidado que la tenemos a los 220Vac del toma de la pared.
Lo mismo con la etapa de 12V, se requieren picos de corriente que pueden provocar calor y en empalmes mal realizados podremos generar resistencia de contacto y calentamiento.
No nos responsabilizamos por la mala manipulación de este dispositivo como así también el mal uso.
Un inversor o convertidor de tensión elevadora, es un dispositivo que básicamente ingresa un nivel de tensión y forma de onda , y salda otro nivel de tensión y forma de onda .
En nuestro caso ingresaremos 12V de corriente continua y obtendremos en su salida 220V en corriente continua a 50Hz.
Claramente como todos los circuitos de electrónica vamos a encontrar diversas versiones, algunas simples y otras mas complejas. En casi todos los casos las versiones complejas son las mas acertadas, en este caso tenemos una versión sencilla que cumple su función pero que es ampliamente mejorable.
Cuando digo que es básica y mejorable lo menciono ya que por ejemplo este circuito no esta tomando una muestra de la salida de 220V como para "saber" que la tensión se encuentra en ese valor y así corregirlo si esta fuese mayor o menor (producto de la carga), lo mismo sucede con los 50Hz y lo mismo sucede con la eficiencia, ya que no posee modulación en ancho de pulsos "PWM" para controlar eficientemente este transformador.
Otro tema es la forma de onda , en mi caso preferí sacrificar un poco la eficiencia sin PWM para que en la salida de 220V obtengamos una forma de onda que al menos tenga los hemiciclos positivos y negativos de un periodo similar, si usamos PWM sera diferente y esto nos juega en contra para alimentar algunas cosas desde el convertidor o inversor.
Es muy importante que un buen convertidor o inversor DC/AC posea algunas características, como mantener los 50Hz, garantizar una tensión de salida estabilizada y poseer una forma de onda lo mas cercana a la senoidal.
Los inversores DC/AC comerciales de bajo costo, no son muy diferentes a este, pero uno de buena calidad posee una señal de salida muy similar a la que podremos encontrar en nuestro toma de pared.
El circuito inversor DC/AC funciona en base a un transformador de 50Hz de primario según el suministro domiciliario y secundario a elección, en este caso se utiliza un transformador con primario de 220V y secundario con punto medio de 18V o 9V+9V. La corriente del mismo es de 4A. Si bien el uso principal de este transformador es como reductor, nosotros en este circuito lo invertimos y nos queda como un transformador elevador.
Claro esta que como toda bobina funciona con corriente alterna y no con continua, en nuestro caso haremos un híbrido y excitaremos el primario con una etapa dual boost de continua pulsante.
Esto se logra gracias a un oscilador que nos entrega una frecuencia de +/-50Hz en una salida a 0° y otra a 180° (Q y Q negado) , es necesario que la frecuencia sea de 50Hz por eso se puso un preset en el oscilador (4047), lo ideal seria medir la frecuencia que tiene este circuito con un frecuencimetro, ya sea en el gate de los transistores (para baja tensión) o si cuentan con instrumental profesional se puede medir directamente en la salida de 220V (pero deben leer el manual antes de hacerlo para que no se destruya su instrumento).
Los transistores en este caso son MOSFET canal N, se utilizo el IRFZ44N porque es un transistor de bajo costo y de alta prestaciones, los transistores deben ser disipados ya que en función al consumo incrementaran temperatura. (tener en cuenta que si se ponen los dos transistores en el mismo disipador se deben aislar eléctricamente).
En este dispositivo podemos enchufar: Lamparas incandescentes, Lamparas Compactas, Tubos Fluorescentes, Ventiladores y algún electrodoméstico de bajo consumo.

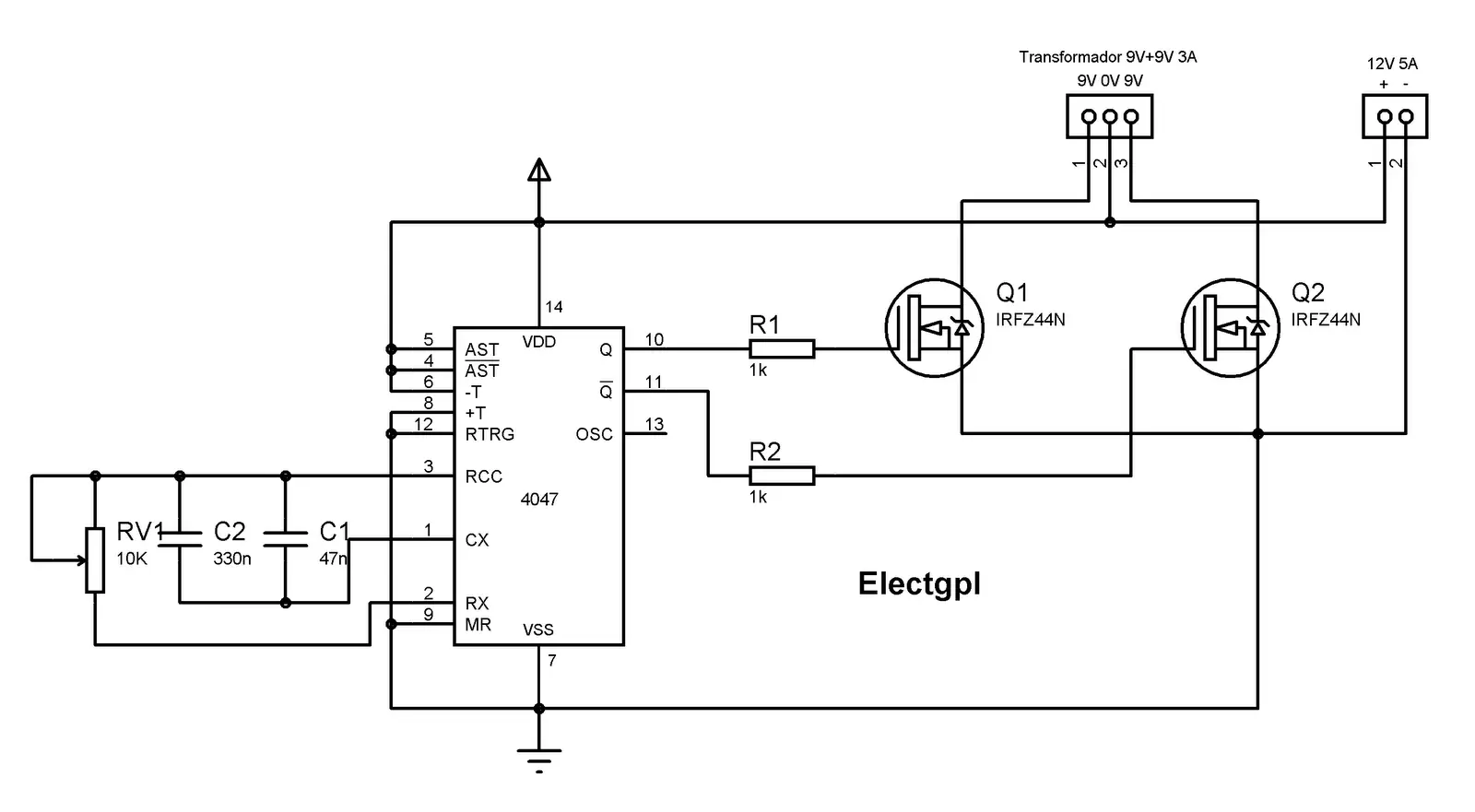

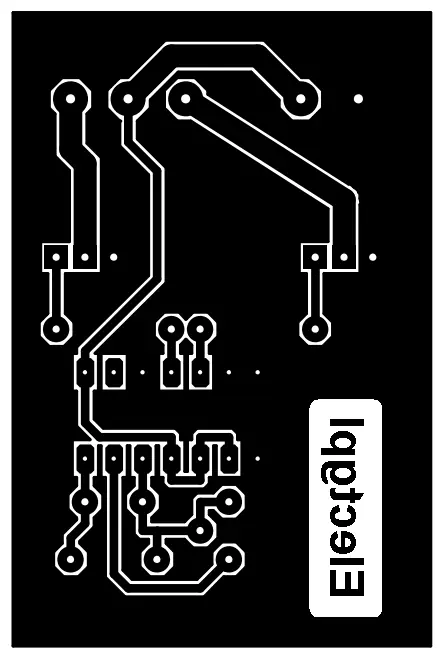

El circuito es el siguiente:
En el siguiente video se puede ver que mide 180V en la salida, pero esto es con una carga de una lampara de 60W y con la bateria algo descargada.
