Leí un post donde se mostraba unos excelentes dibujos realizados a mano y donde después se hablaba del Autocad que habia reemplazado a los viejos dibujantes.
El Autocad fue el gran salto del dibujo a la computadora en su época y hoy sigue siendo el líder del mercado. Pero para diseño mecánico existen hoy mejores herramientas basado en el diseño de piezas y ensamblajes mecánico complejos para luego llevarlos al papel, pero totalmente automatizado, donde cualquier cambio en el diseño se ve reflejado en el CAD final sin necesidad de rehacerlo.
De cualquier forma, sin ser un dibujante, ni mecánico, hace un tiempo pude hacer un trabajo para el desarrollo de una maquina, una historia larga que no viene al tema ahora.

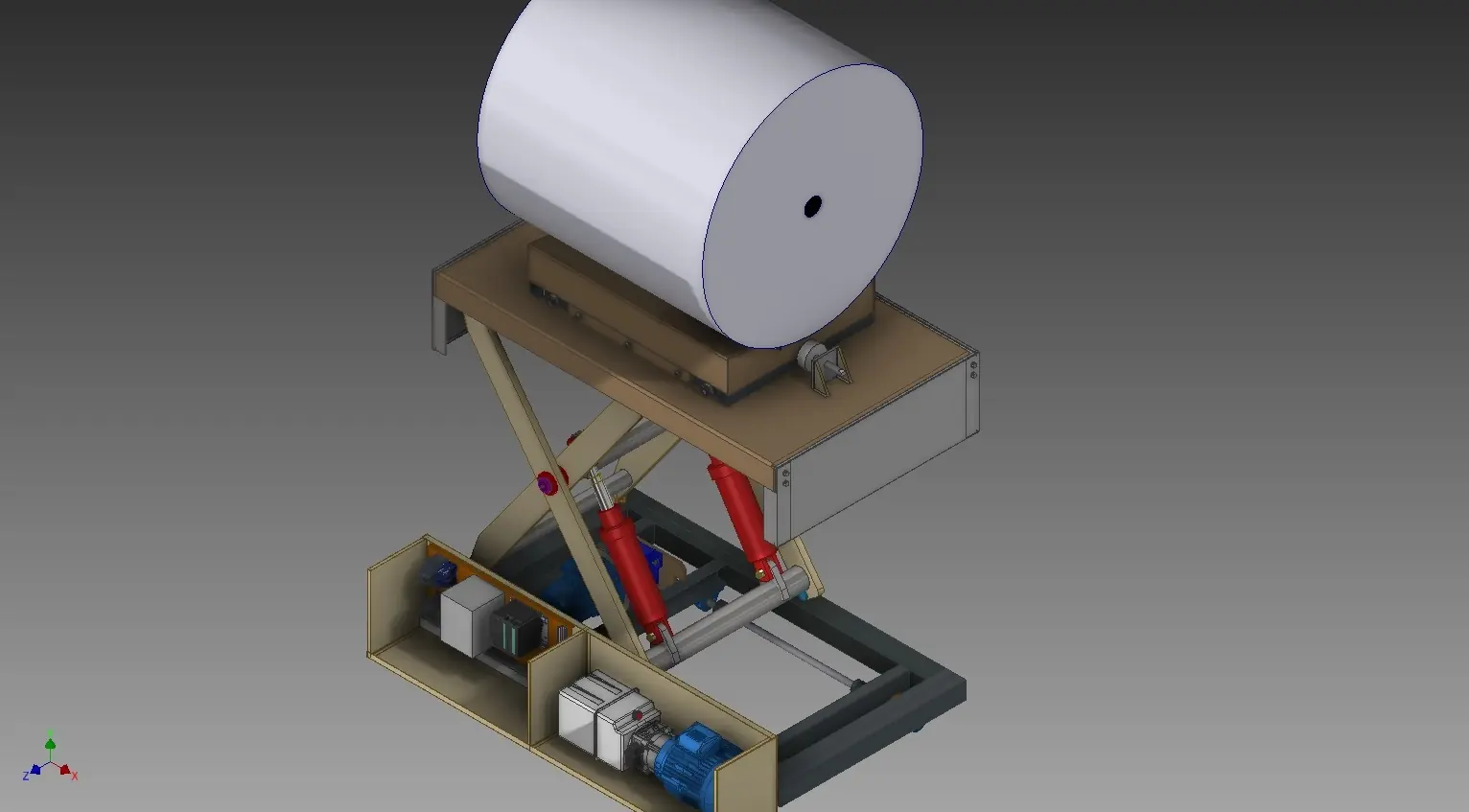

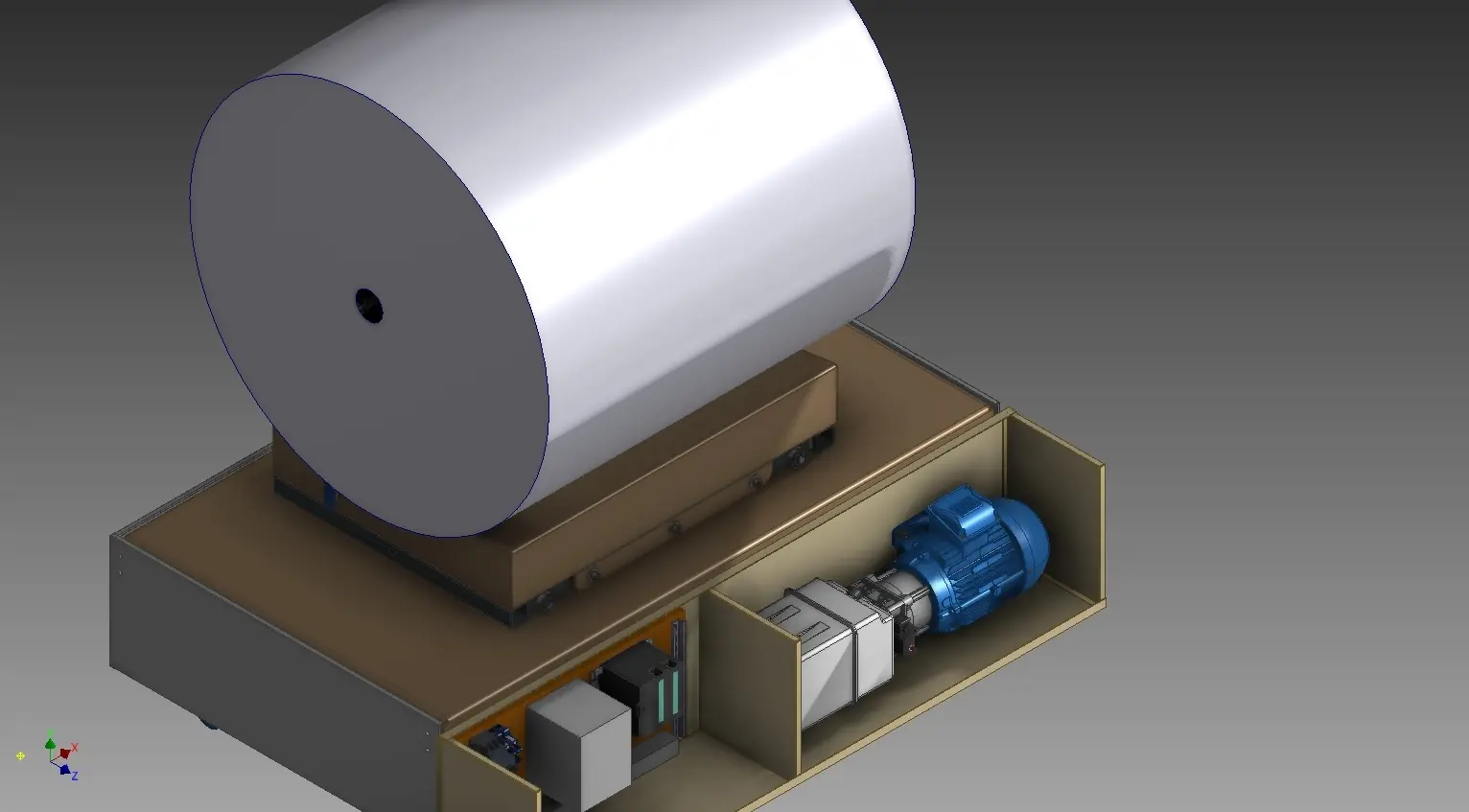

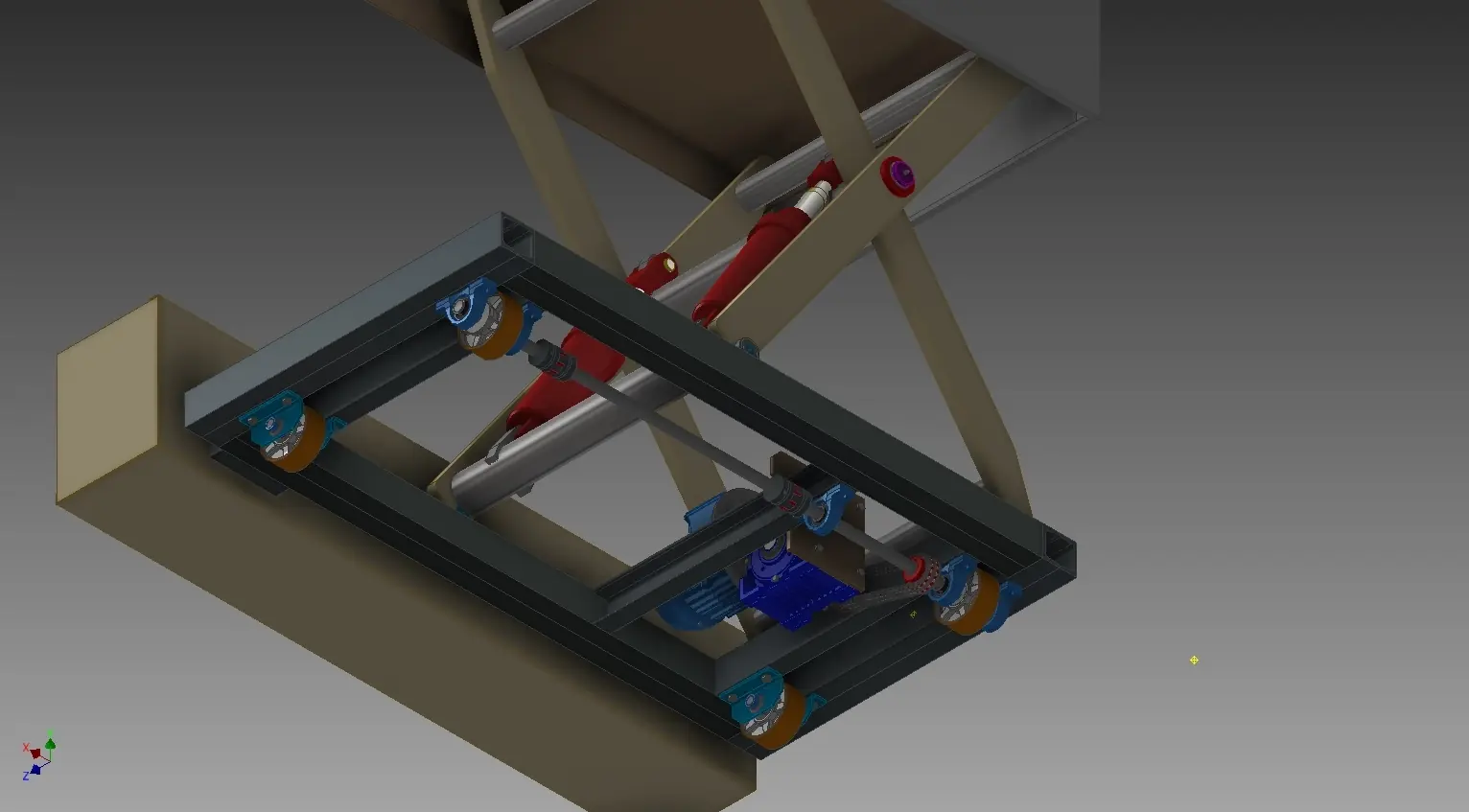

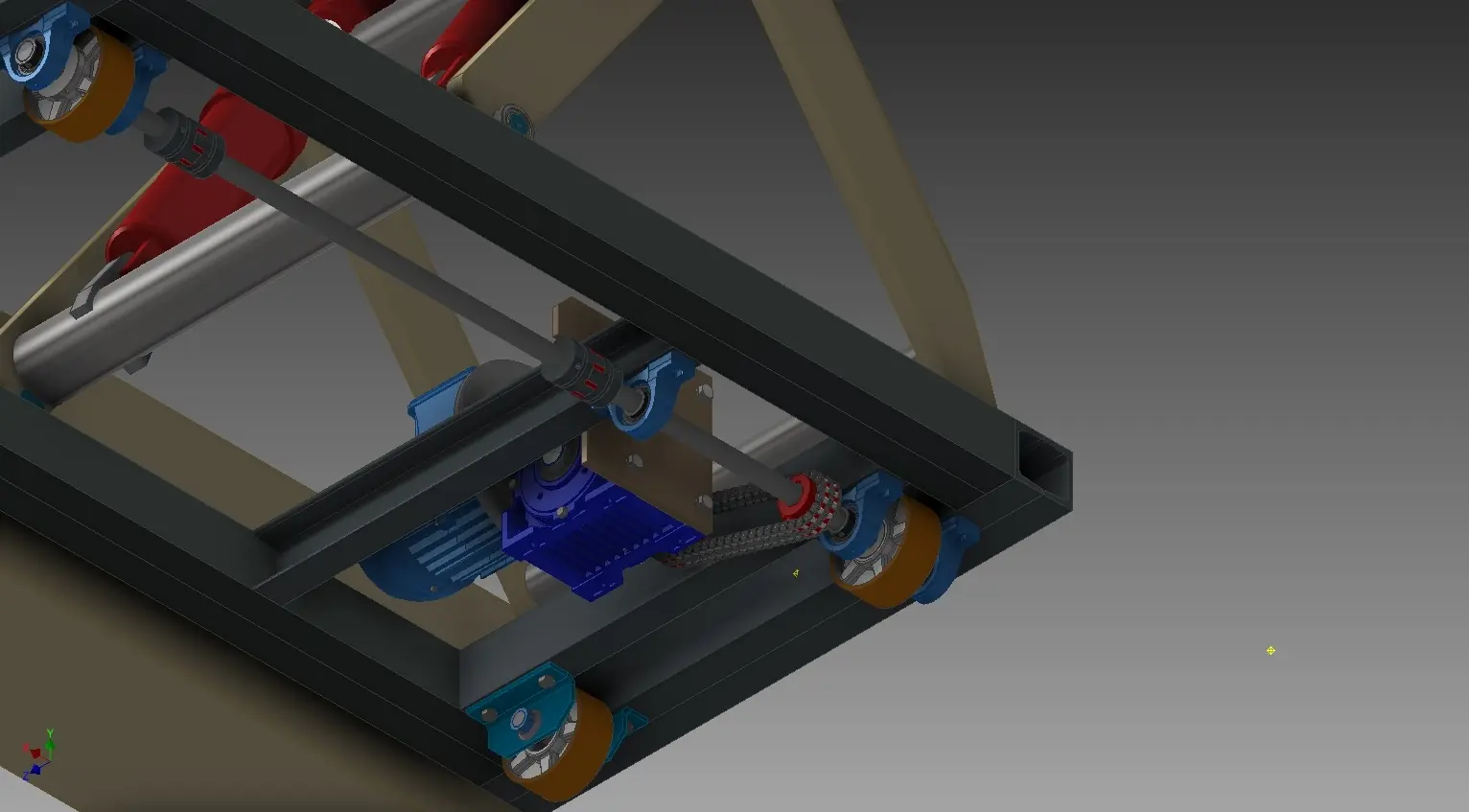

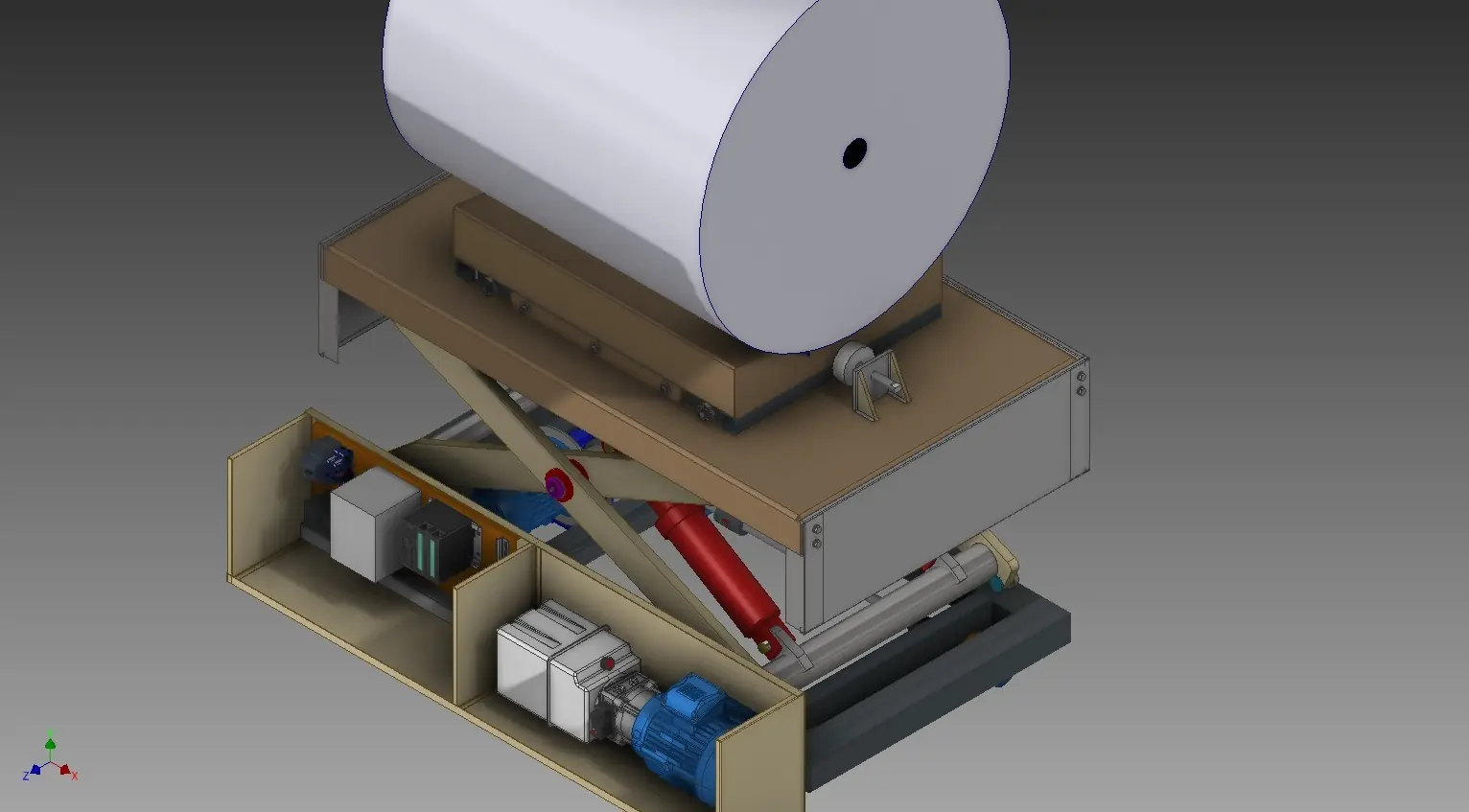

Estas imágenes muestran el desarrollo en Autodesk Inventor que permite montajes complejos, con capacidad de hacer pruebas dinámicas.

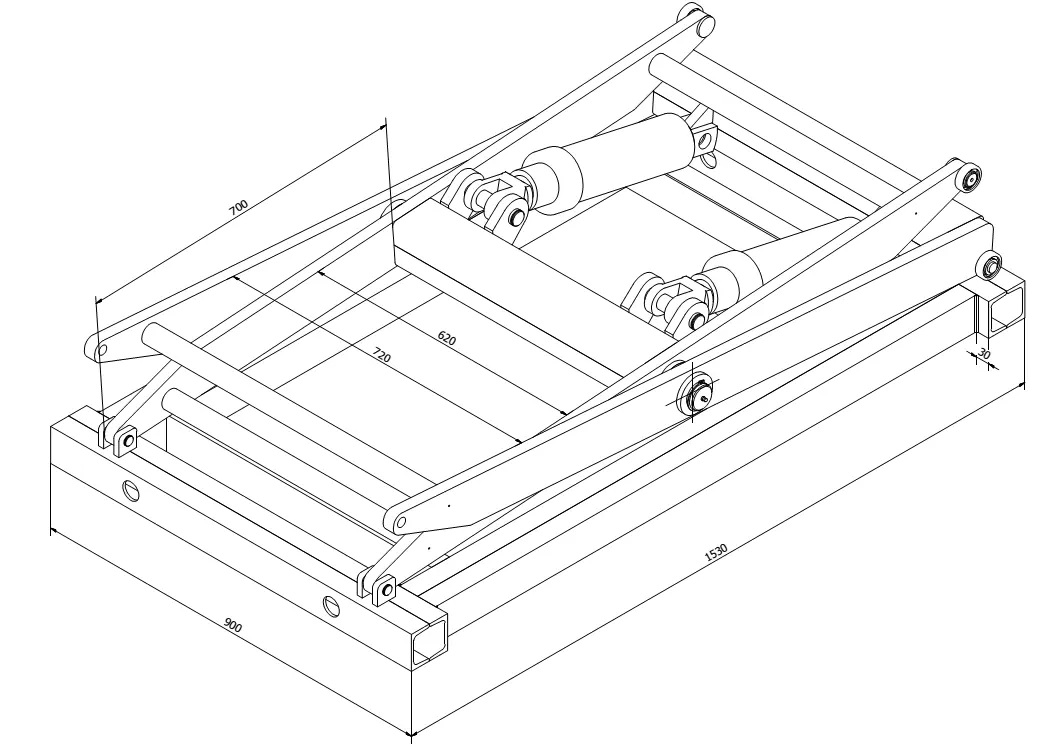

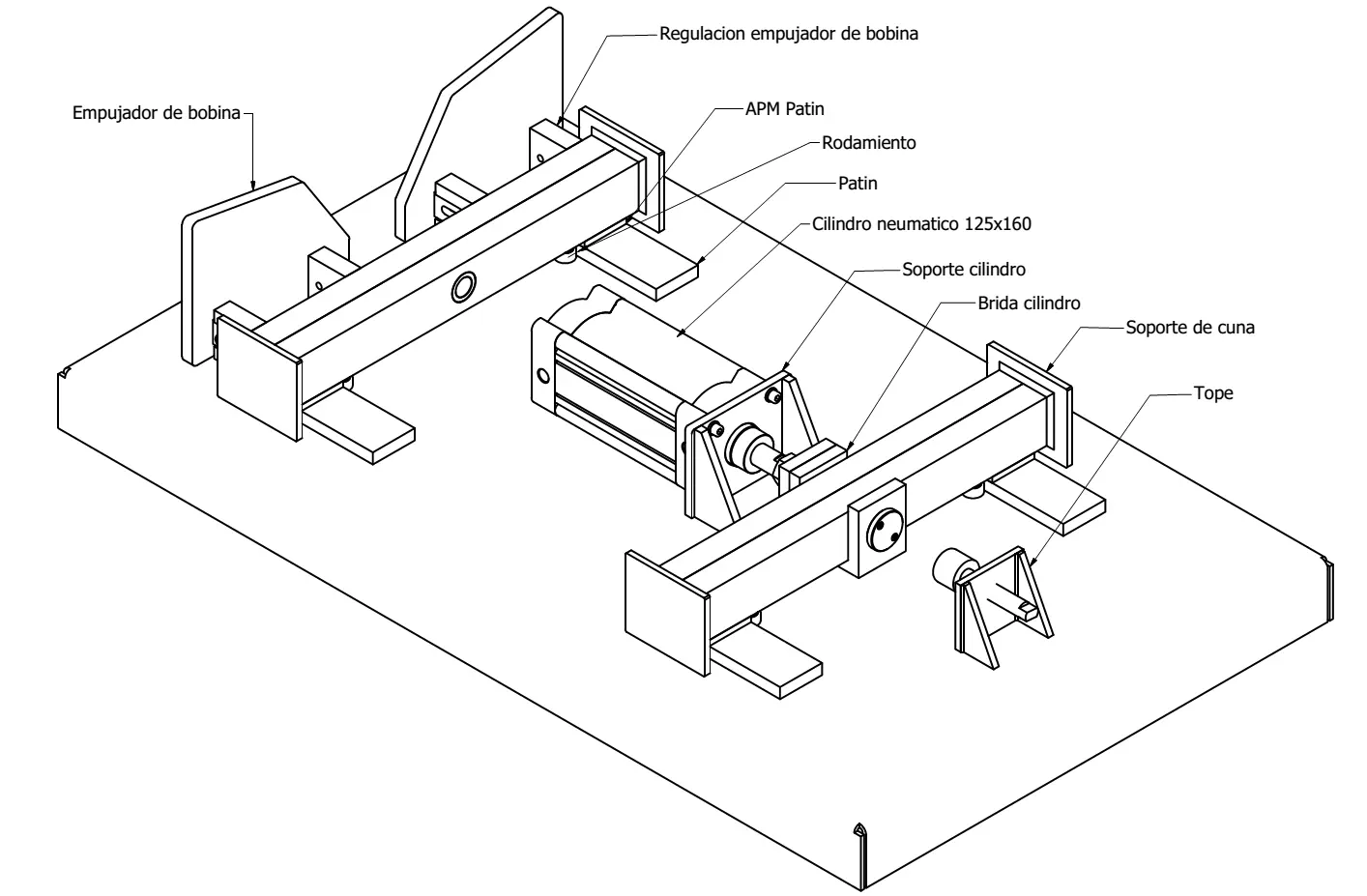

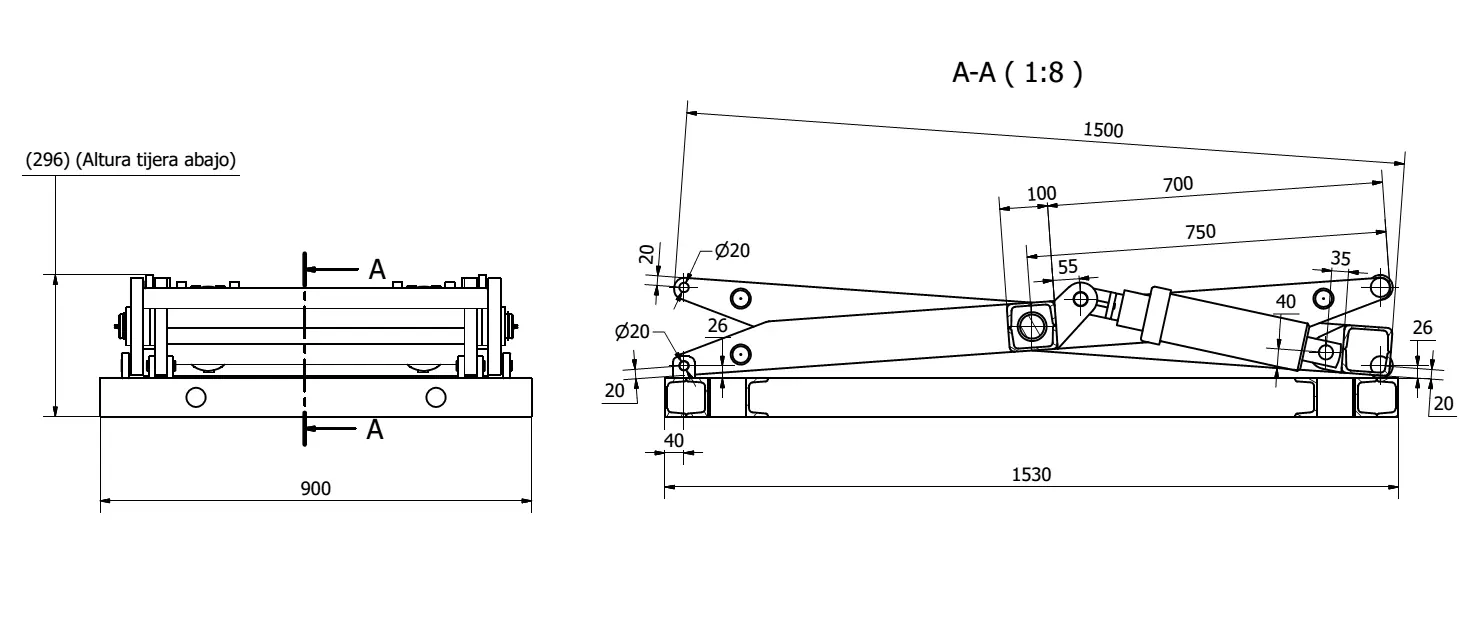

Una vez desde ahí, desde el mismo Inventor se sacan los planos mecánicos para poder realizar la construcción pieza por pieza (obvio algunas son comerciales)

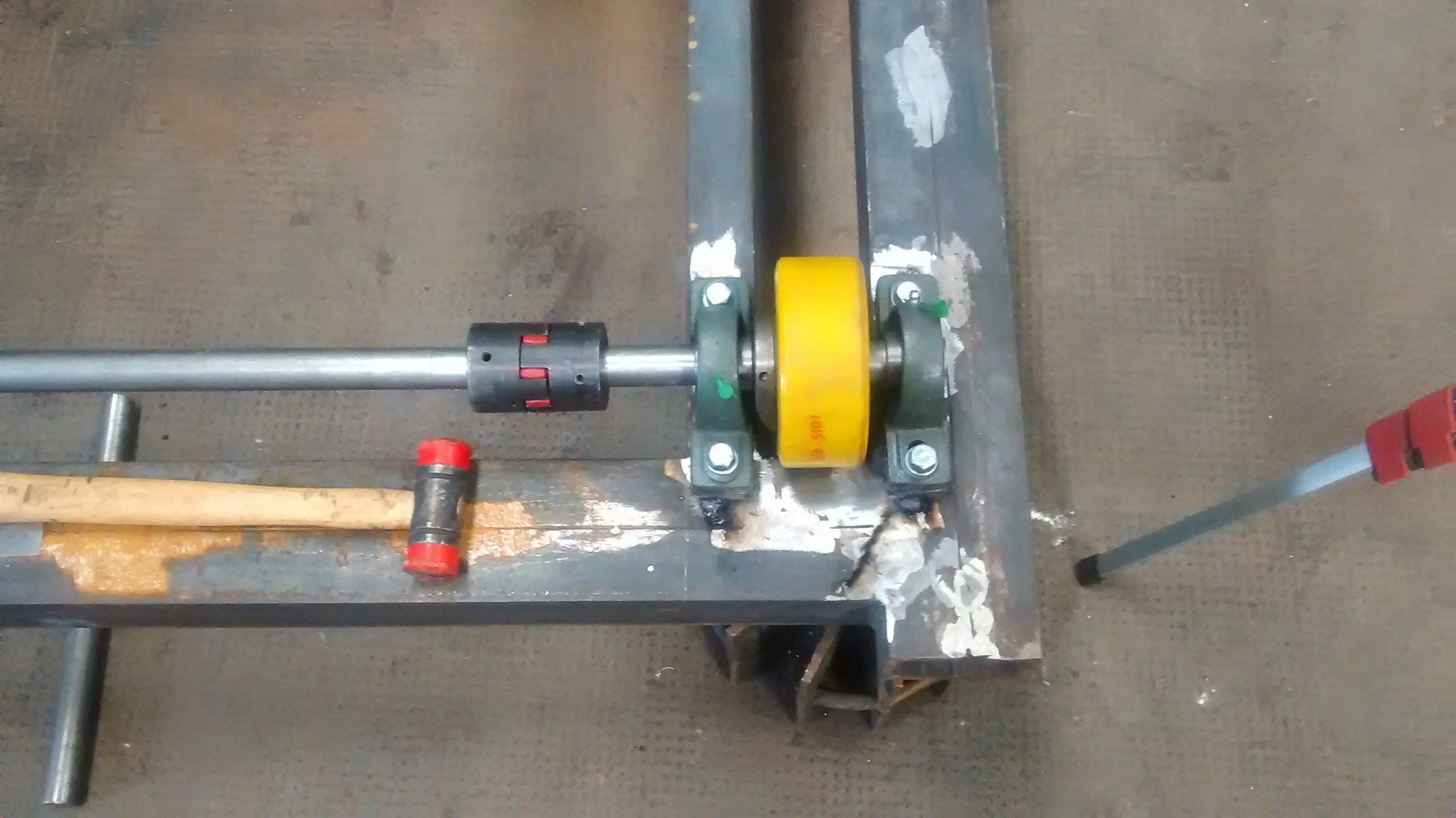

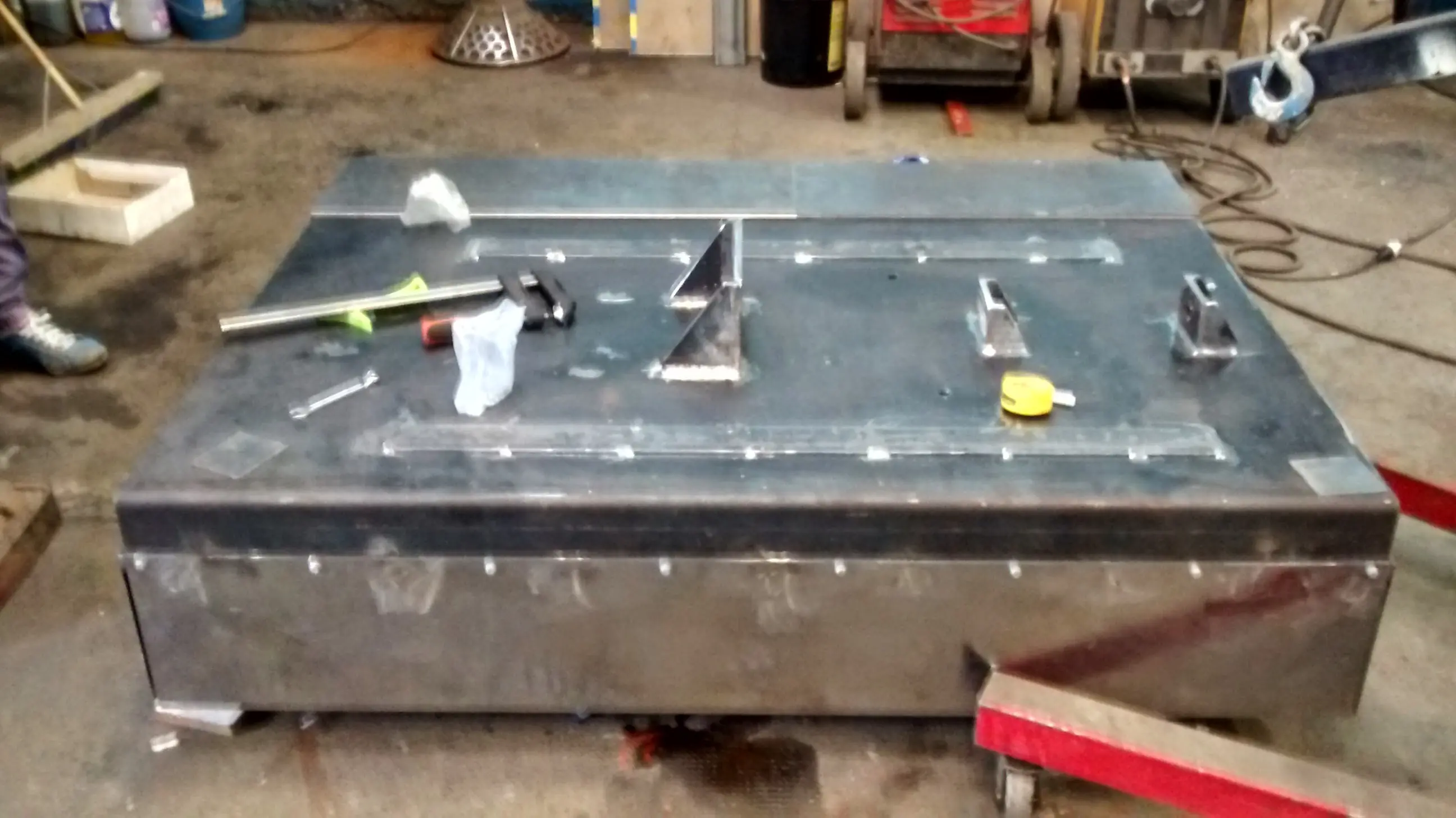

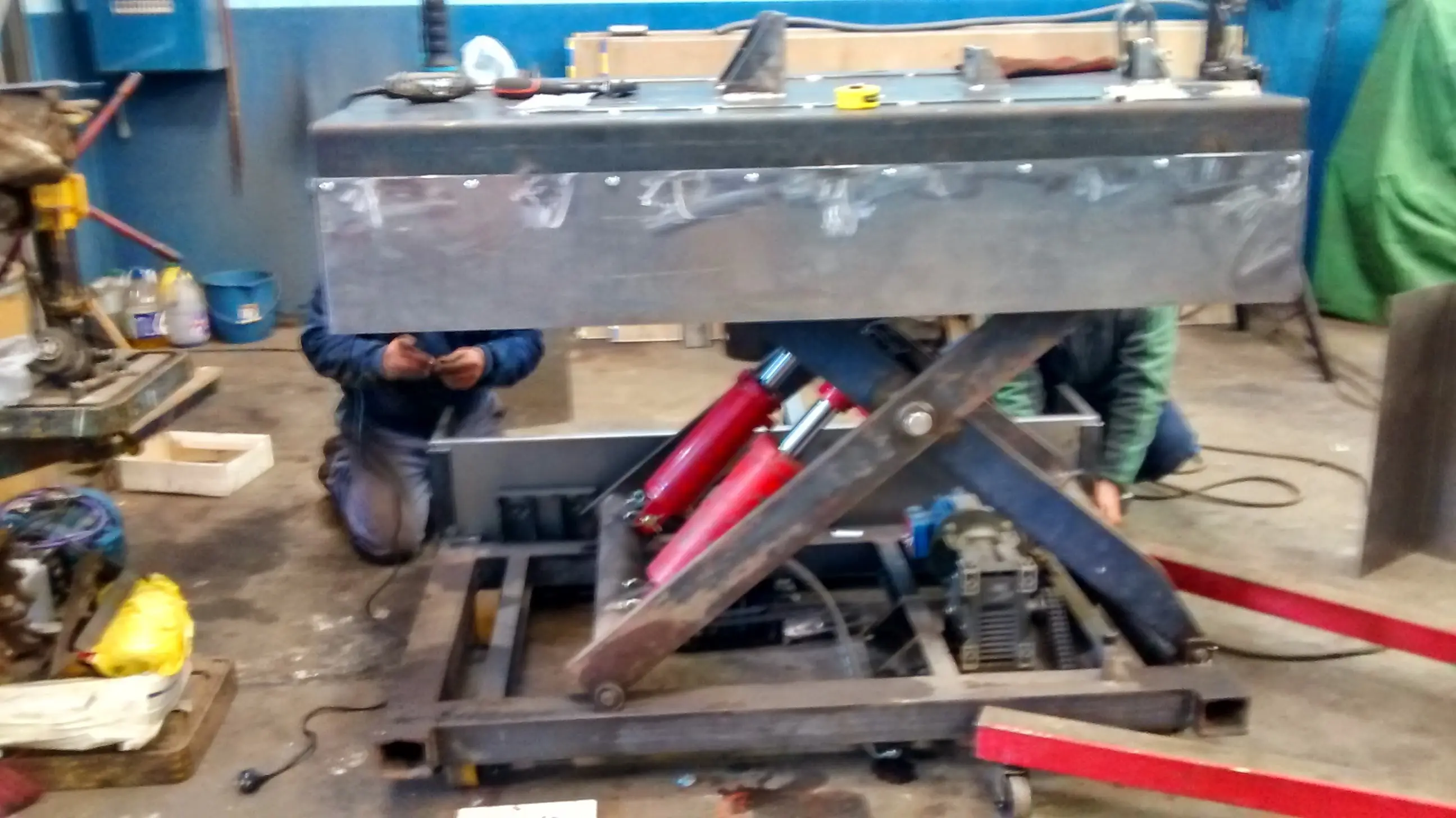

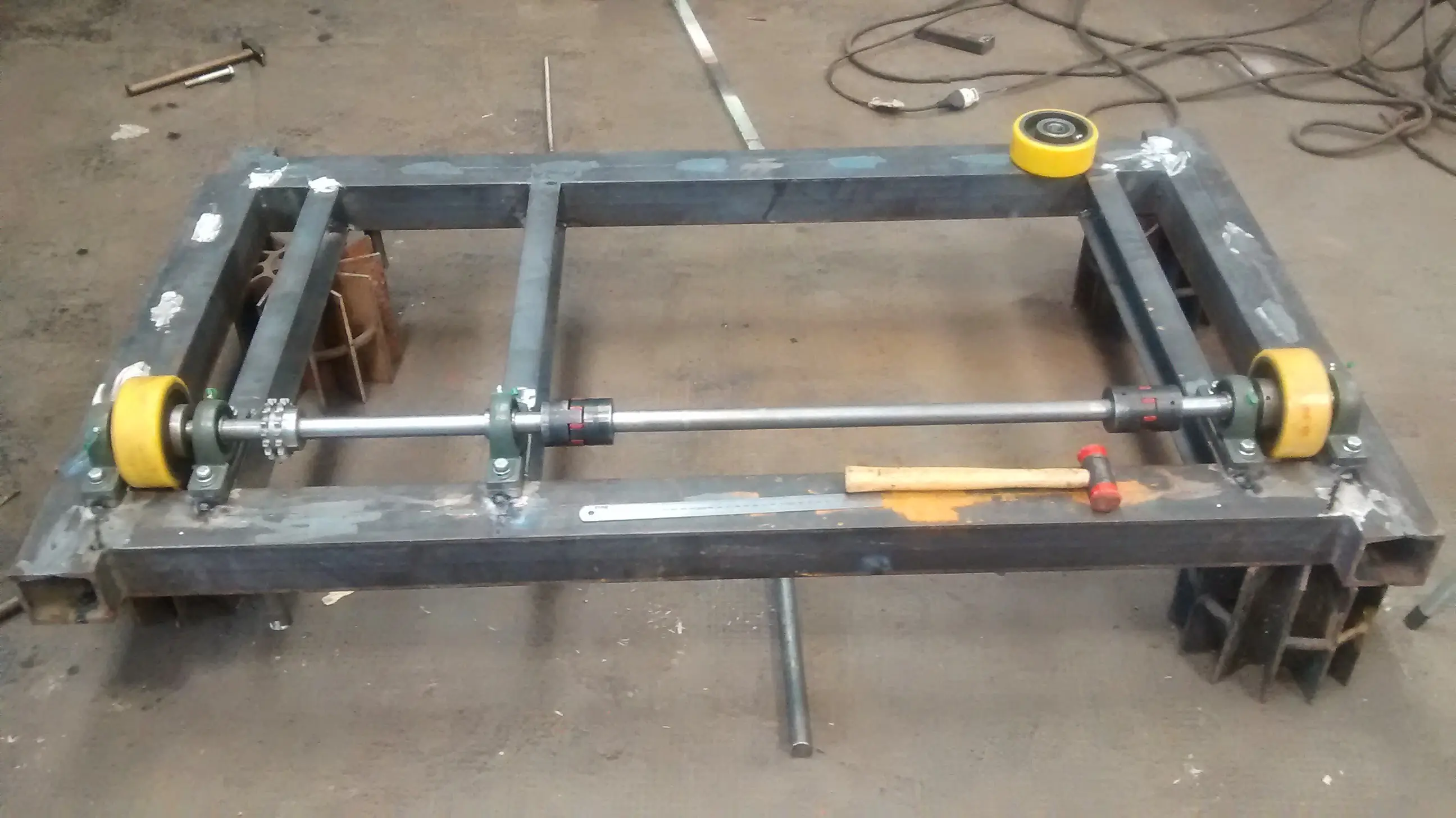

En el taller, con todas las piezas y los planos constructivos se va armando de a poco la maquina, después vendrá la hidráulica, la eléctrica y la parte de automatización (sensores, PLC, etc).
Una vez terminada la mecánica, y haciendo toda la electrónica y la automatización quedo en definitiva esta maquinita que aun esta operativa y funcionando
Un aporte a la Inteligencia Colectiva. Saludos
