"HOLA LINCEÑOS,aqui les traigo lo prometido,el hacer un post de cada comoponente de uso en las mediciones electricas,espero que les guste."
QUE ES UNA PINZA AMPERIMETRICA?

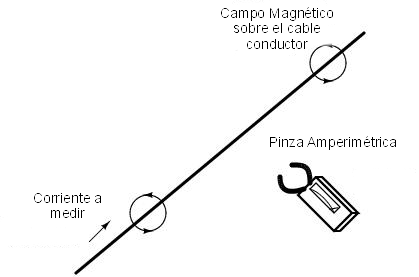

Elnombre de pinza es debido a que se hace con un sensor de corriente en forma depinza, que al abrirse engancha a un cable para medir la corriente. No esnecesario el contacto directo con el cable sin protección. Es muy seguro,porque en todo momento se está protegido por la pinza y por el aislante querecubre el propio cable. También se evitan las caídas de tensión quesupondrían, el abrir los circuitos para las mediciones. El funcionamiento estábasado en la realización de medida indirecta de la corriente circulante, quepasa por el conductor partiendo del campo magnético o por los que se generanpor la propia circulación de corriente.

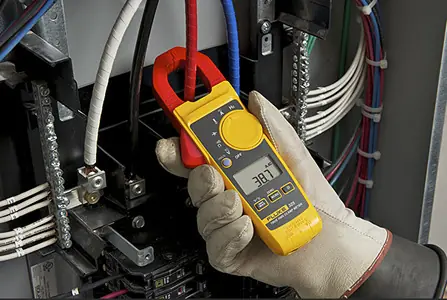

MODO DE USO.
Para su utilización se ha de pasar un solo hilo a través de la sonda, si se hace de otra manera, cogiendo varios cables, se obtendría una lectura no real, porque se sumarían las
corrientes
de todos los cables que se cogiesen en ese momento. Si se toma para medir un cable paralelo de dos conductores que alimenta al mismo equipo, que va en sentido contrario lalectura dará cero. Cuando se encuentra un cable con una medida, que es poco apreciable en la pinza amperimétrica y su lectura resulta difícil, lo que se suele hacer es, pasar varias vueltas del cabe y la medida resultante se divide entre el número de vueltas que se le dieron, siendo esta la lectura real. La técnica del promedio que se utiliza en la amperometría los dota de una mayor exactitud frente a otras técnicas de medidas.
DIFERENCIAS ENTRE PINZAS Y MULTIMETRO.
Primero que nada hay que definir qué escada herramienta, sabemos que un multímetro digital es una herramientaindispensable para mediciones de tensión con algunas capacidades para medircorriente, por otro lado una pinza amperimétrica es básicamente una herramientade medición de corriente con capacidades para medir tensión; ambos soninstrumentos diferentes y cada uno tiene sus propias ventajas.
Puedes realizar trabajos electrónicos conel uso de un multímetro digital (DMM) ya que ofrece una alta resolución y tepermite medir en escalas pequeñas como mV, mA, mΩ. También puedes realizarmediciones eléctricas aunque la corriente usualmente está limitada a menos de20 A, sin embargo, puedes medir altas
corrientes
si le conectas el accesorioadecuado. Por otro lado, una pinza amperimétrica normalmente mide en décimas ocentésimas de unidad a diferencia de las mili unidades del multímetro.

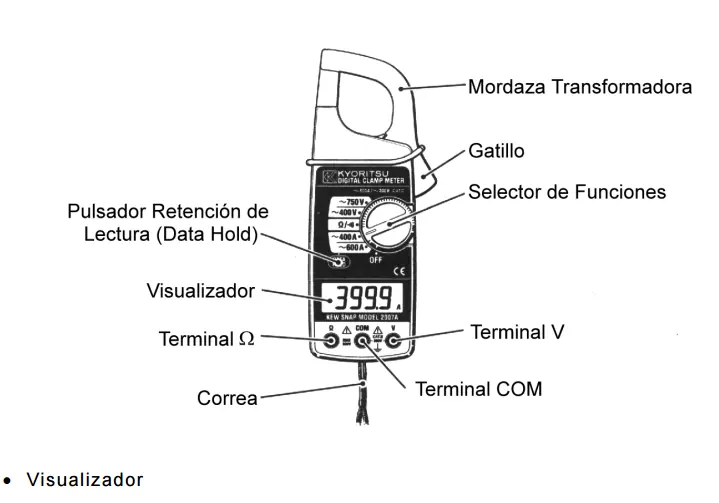

SUS PARTES.
EFECTO HALL.

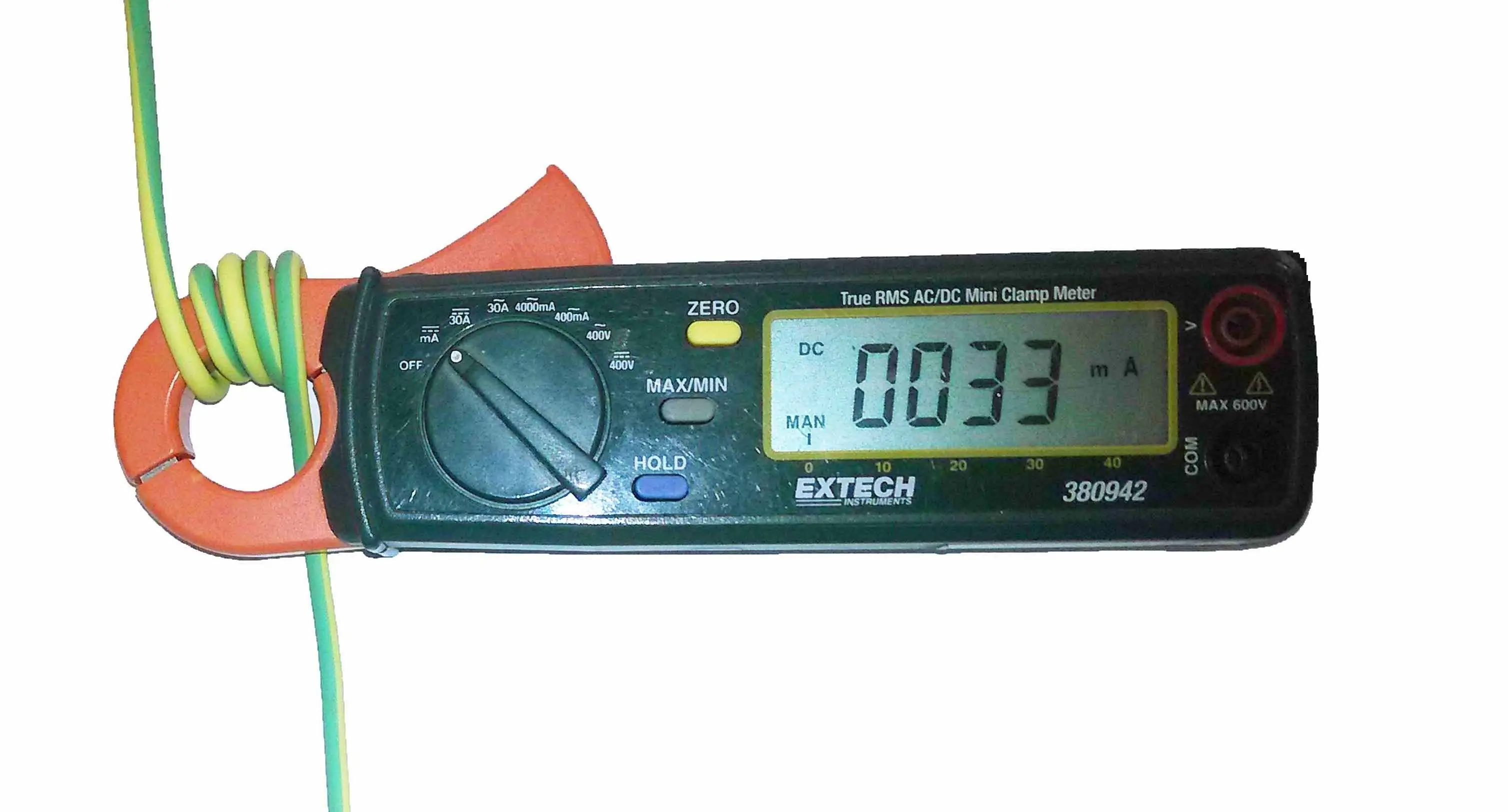

Aumentarla sensibilidad de la pinza permite el registro de
corrientes
inferiores a surango de medición convencional observa la pinza de efecto Hall con un cabledevanado en su mordaza
El objetivo de medir corriente con Pinza Amperimétrica basada en efecto Hall es aprovechar el campo magnético generado por el paso de la corriente eléctrica a través de un conductor, además evitar abrir el circuito para realizar la medición.
Aunque no se interviene el circuito de manera directa, la interacción entre la corriente y el campo magnético provocan un efecto inductivo sobre el circuito bajo medición. Para aumentar la sensibilidad de la pinza se puede arrollar el conductor alrededor la mordaza,lo que aumenta el campo magnético que índice sobre el sensor de efecto Hall
SU FORMA DE USO Y SU CALCULO.

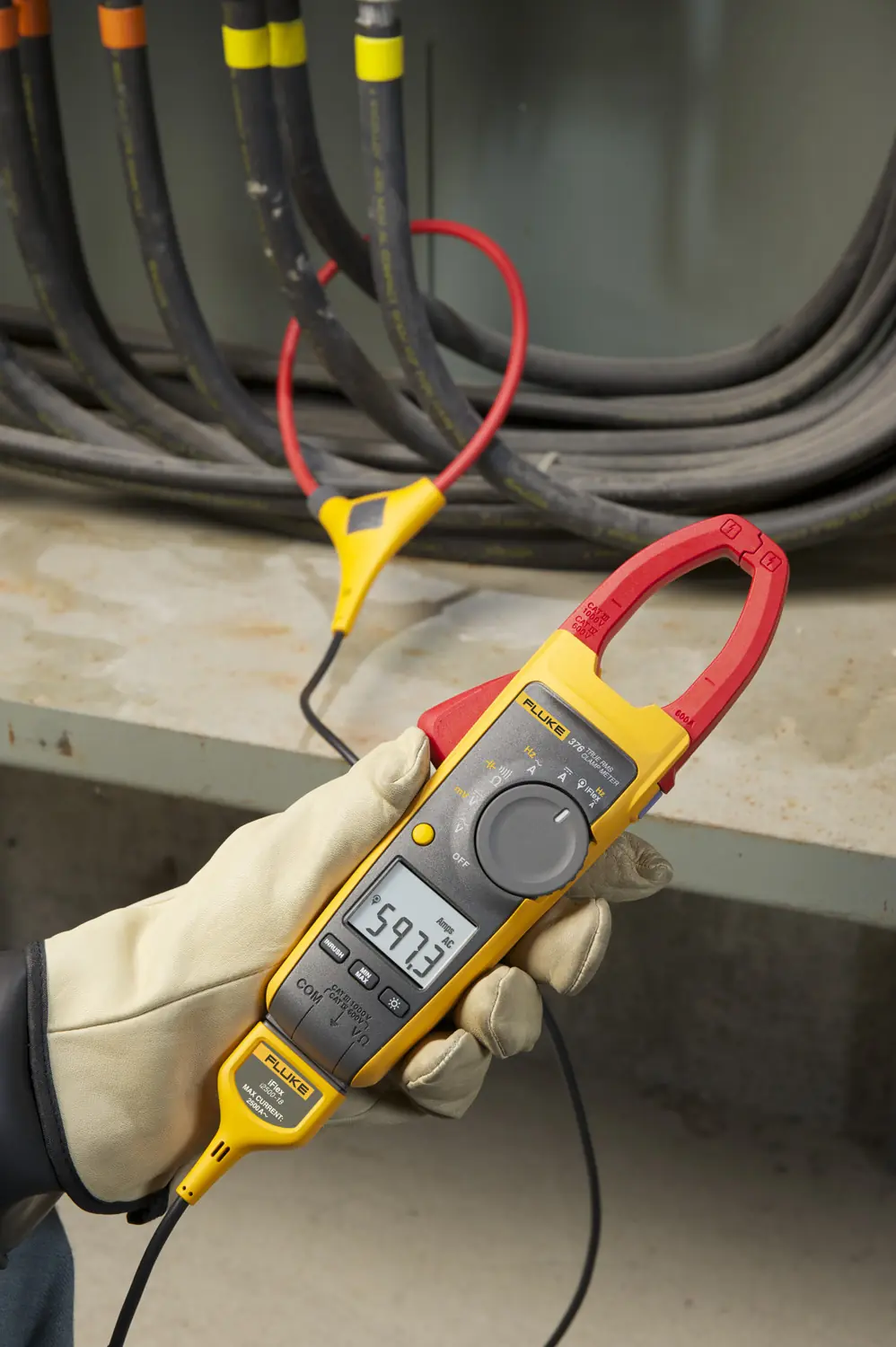

ACCESORIOS DE EXPANSIÓN.
pinzas.
cordon de expansion para analizadores de red.

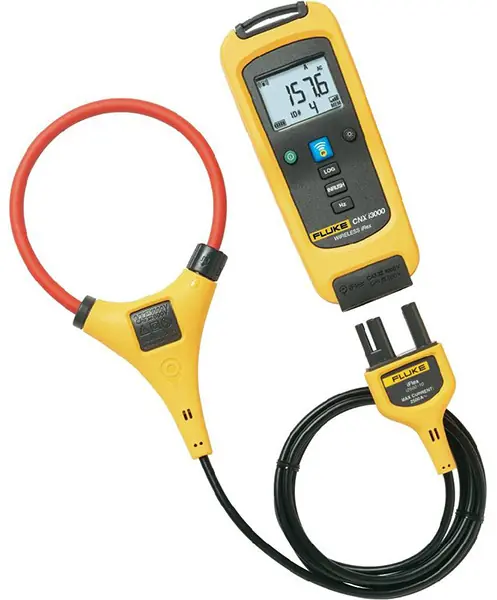

AMPERIMETRO FLEXIBLE.
Pinza amperimétrica para conectar a equiposcon capacidad para medir hasta 5,000A AC con 254mm de diámetro Φ Flexible conprecisión del 0.3%, conector BNC. Sensibilidad 0.1 mV/A; longitud del cable deconexión: 1m, ancho de banda 20kHz; compatible con: Analizadores de calidad dela energía.
AQUI UN VIDEO DE COMO USARLO.

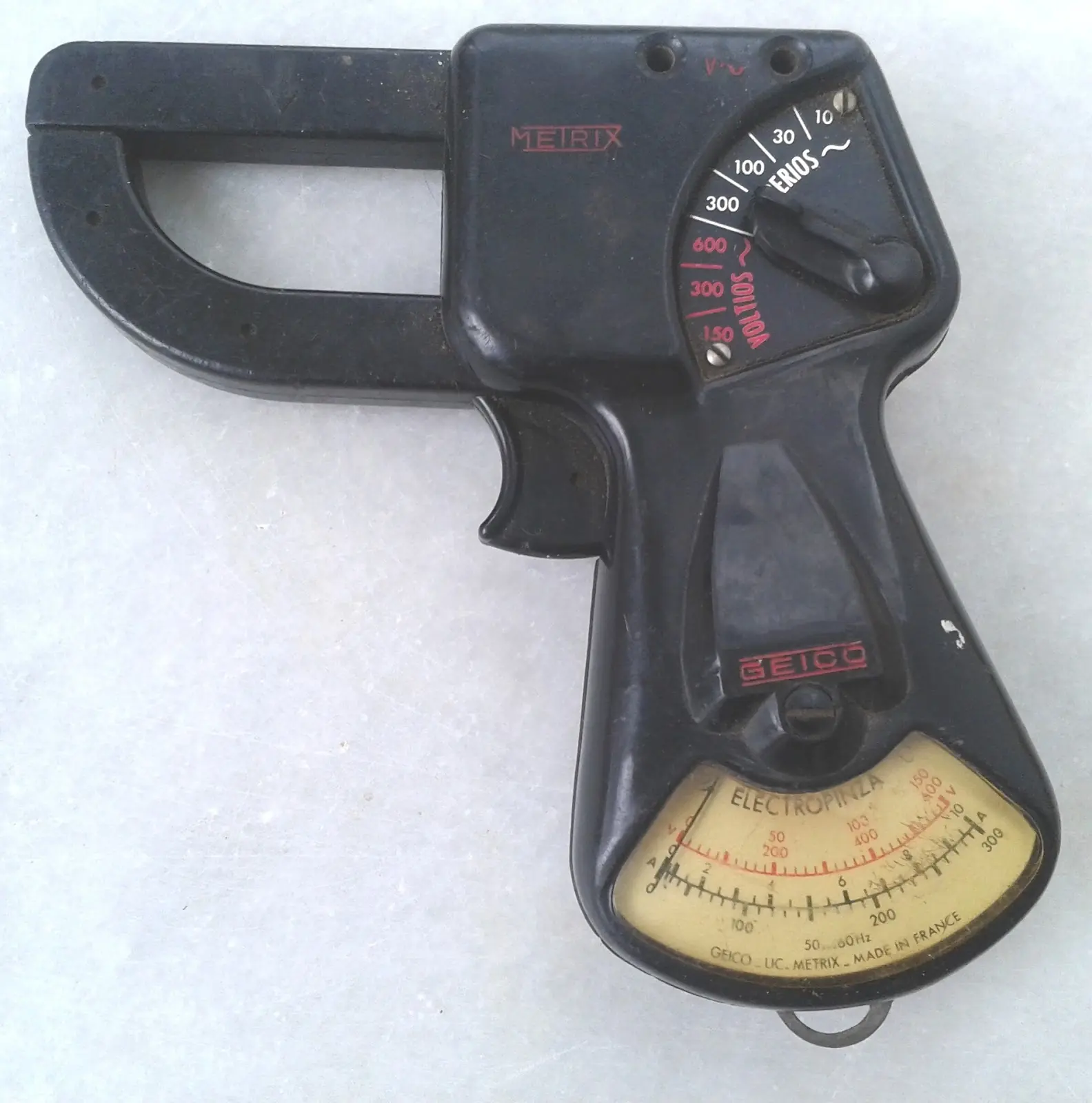

AQUI UN VINTAGE.
NOTA:
TODO EL MATERIAL QUE ESTA ACA ES CONSULTADO Y EDITADO,ESPERO SU VALORACION.
