"HOLA LINCEÑOS,aqui les traigo lo prometido,el hacer un post de cada componente de uso en las mediciones electricas,espero que les guste."
QUE ES UN MEGOHOMETRO?
El medidor de resistencia de aislamiento se utiliza para examinar el estado de las instalaciones. Enellas, el estado de aislamiento es crucial para el funcionamiento seguro ycorrecto, ya que un buen aislamiento garantiza la protección contra contactos directos.
El control sistemático es necesario en la labor de control y medición, y para detectar el deterioro de aislamiento al cual afectan cinco elementos básicos: la exposición a los campos eléctricos y mecánicos, la agresión química, la exposición al calor y la contaminación del medio ambiente. Durante la operación normal de la instalación y los equipos eléctricos, el aislamiento envejece, además, debido al impacto delos elementos.
ALGO QUE DEBES SABER.
El prefijo"meg" describe un valor numérico de 1.000.000. En el caso del óhmetroese valor también se presenta en ohms. Un megger hará una lectura en un cable oen el bobinado de un motor en Megohms, siendo 1 Megohm equivalente a 1.000.000de ohms. Para poder realizar una lectura de un valor tan elevado deresistencia, el medidor debe ser capaz de generar un muy alto voltaje. El valormás pequeño que un megóhmetro puede suministrar es de 1.000 voltios. Algunosmeggers a manivela pueden suministrar valores tan elevados como 10.000 voltioso aún más debido a un pequeño generador provisto en el interior del medidor.

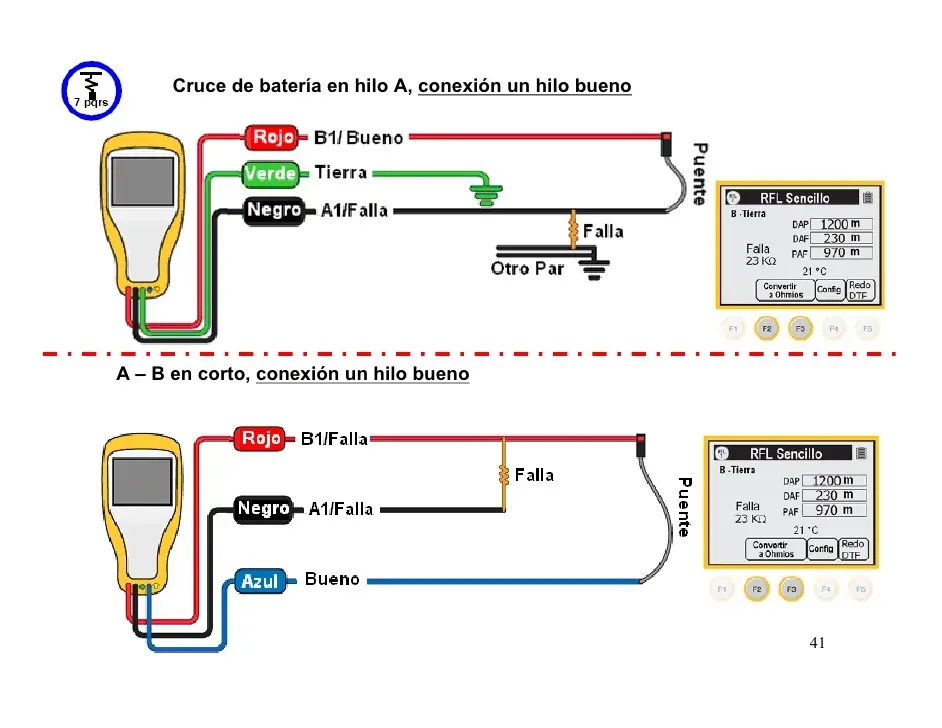

ESQUEMA DE CONEXION GENERAL.

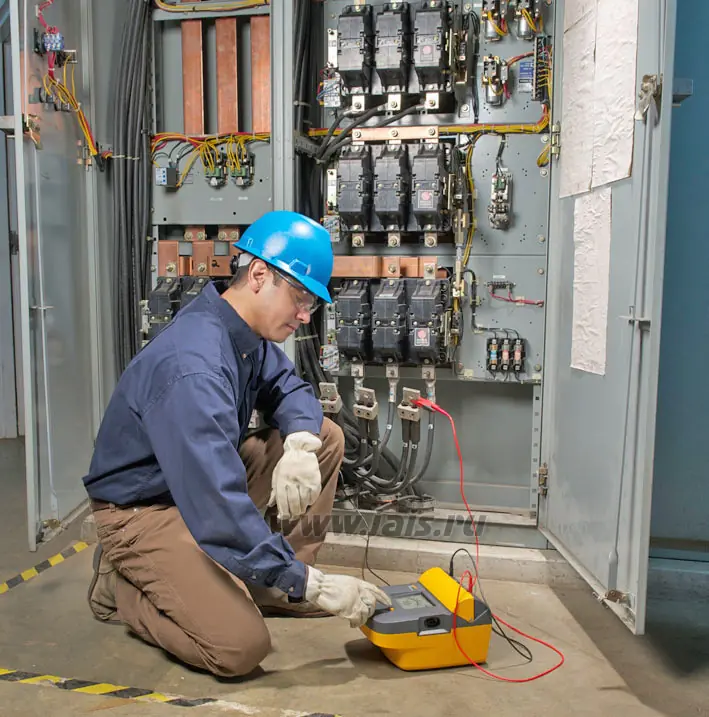

USOS EN LA INDUSTRIA.
sus usos generalmente son la de probar circuitos midiéndoles su resistencia final con relación a las cargas eléctricas que se le pueden inducir,para asítener un mayor y vástago conocimiento de cuanto resistirá el sistema.generalmente cuando se usa el megohometro es en equipos industriales se usa en cableados,motores y transformadores para calcular de forma mas precisa si durara el equipo y si resistirá cargas normales y sobrecargas.
AQUI UN EJEMPLO DE UN MOTOR.
AQUI OTRO DE UN TRAFO.
APLICACIONES.
El medidor tiene unaseguridad incorporada que permite realizar mediciones aun en el caso dedetectar tensión en el objeto. Además, incluye un temporizador para controlarel tiempo de medición con una resolución de un segundo.
Durante la medición de laresistencia de aislamiento, su valor se incrementa rápidamente al principio,después se fijará a cierto valor. Este fenómeno sucede por cambios físicos yestructurales que ocurren en el material aislante bajo la influencia del campoeléctrico y el flujo de corriente. Partes metálicas aisladas (por ejemplo, elcable) son un condensador y una corriente capacitiva inicialmente alta. Estacorriente con el tiempo se reduce a cero, y la rapidez de su deterioro dependede la capacidad del objeto de prueba. Los objetos grandes con la capacidad másgrande, como los cables de energía, se cargan en el largo plazo. La cargaacumulada en los objetos medidos es una fuente de peligro para los sereshumanos y animales, por cual después de la medida el objeto debe descargarseabsolutamente. tiene un sistema de autodescarga del objeto medido después de lamedición. La descarga se indica mediante un mensaje apropiado en la pantalladel medidor.
Muy a menudo, las mediciones de resistencia de aislamiento se realizan en malas condiciones del ambiente. Con el fin de eliminar el impacto de la resistencia de la superficie en los transformadores, cables, etcétera, se usa la medida con el método de tres terminales.
En el caso de la mediciónde la resistencia del aislamiento del cable entre uno de los conductores y elmanto, la influencia de las resistencias superficiales (importante bajocircunstancias atmosféricas difíciles) se elimina conectando un trozo de hojade metal enrollado en el aislamiento del conductor medido con el enchufeadecuado del medidor. Gracias a esto, cualquier corriente presente en lasuperficie del cable, que falseaba el resultado de medición, encontrará en sucamino la pantalla de la hoja de metal, eliminándose así el error. Unprocedimiento similar ocurre durante la medición de resistencia de aislamientoentre dos hilos de cable. En este caso, los hilos que no participan en lamedición se conectan a la entrada adicional del medidor.
En el caso de medicionesde resistencia del bobinado del transformador, el enchufe adicional del medidorse conecta con el cubo del transformador para eliminar las corrientes .
La medida de resistencia de aislamiento serefiere a poner a los terminales del objeto medido la tensión continua U, ymedir la corriente presente en el circuito De los datos obtenidos, elprocesador del equipo cuenta el valor de resistencia de aislamiento. Tensión demedición se produce por convertidor programable con alta eficiencia y una buenaestabilidad, incluso con una carga dinámica de una amplia resistencia ycapacidad (cables, transformadores).
link:
link:
AQUI UN VINTAGE.
NOTA:
TODA ESTA INFORMACION ES CONSULTADA ASI QUE ESPERO SU VALORACION.
