Hola, Tengo una cinta Athletic Advanced 3 y la verdad que nunca anduvo bien. Se para entre los 15 y 25 min. El motor no calienta para nada asi que asumo que no es por sobre consumo de la placa. Saqué la placa y levanté el circuito, solo de la parte de potencia, porque la parte de control es con montaje superficial.

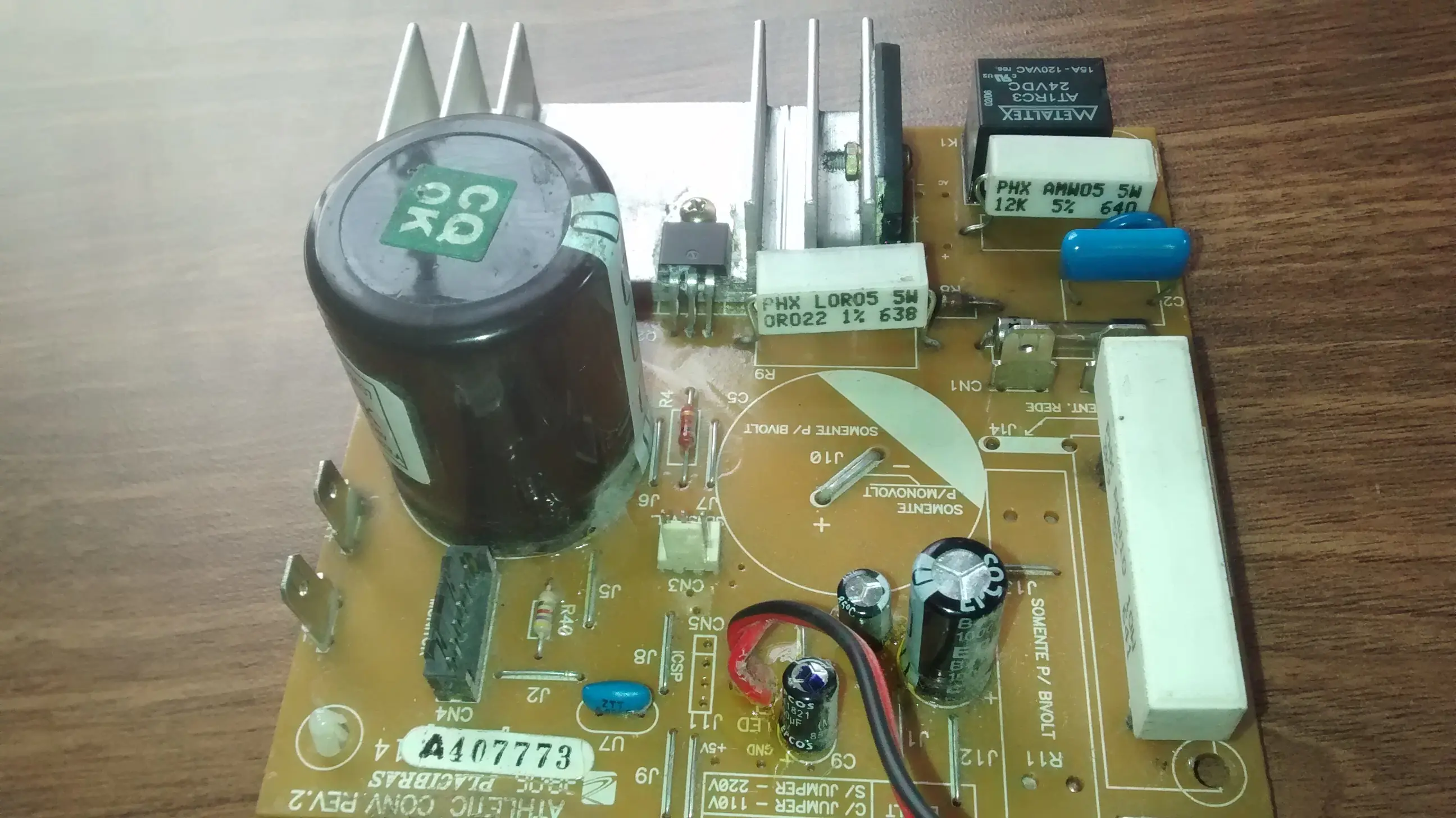

Aca van algunas fotos de la placa:

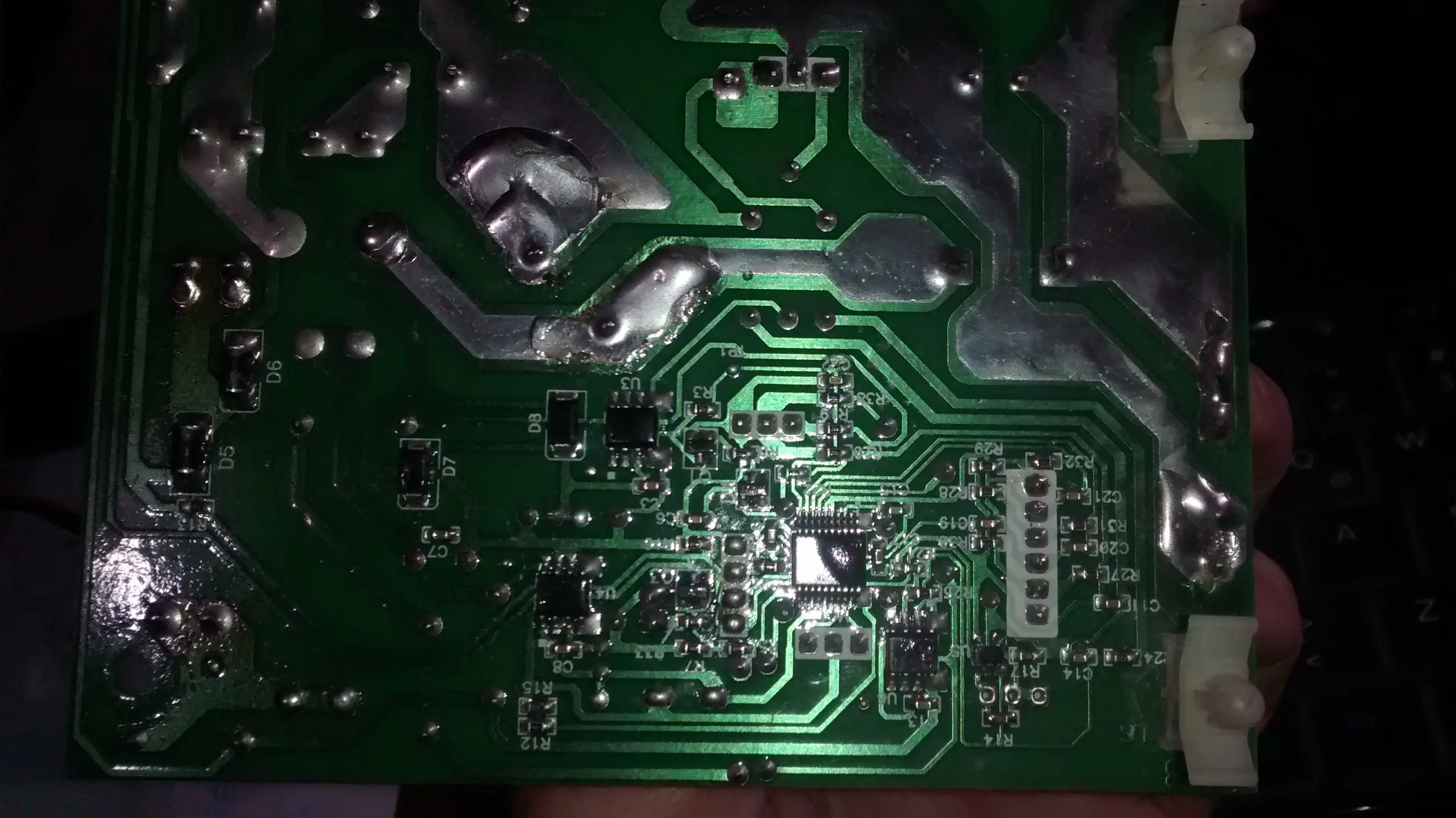

EL circuito de control que maneja el disparo del transitor IGBT que alimenta el motor esta del lado de abajo, como se ve en esta foto:

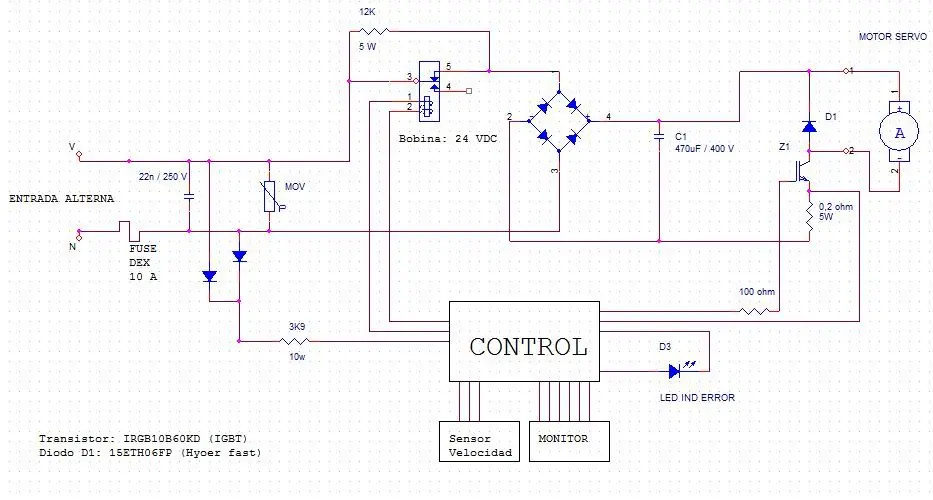

También levante el esquemático excepto la parte de control:
Lo que no pude entender es para que esta la resistencia de 3k9 x 10 W que alimenta al circuito de control, si alguno sabe, avise!!!
Charlando con un técnico me comento que para que ande mejor le cambian un resistencia que pienso que puede ser la de 0,2 ohm en el emisor del transistor. Ya que de ahi va una pista al circuito de control. Bajándole el valor tal vez se logre que no actué el control parando la cinta. Se escuchan opiniones.

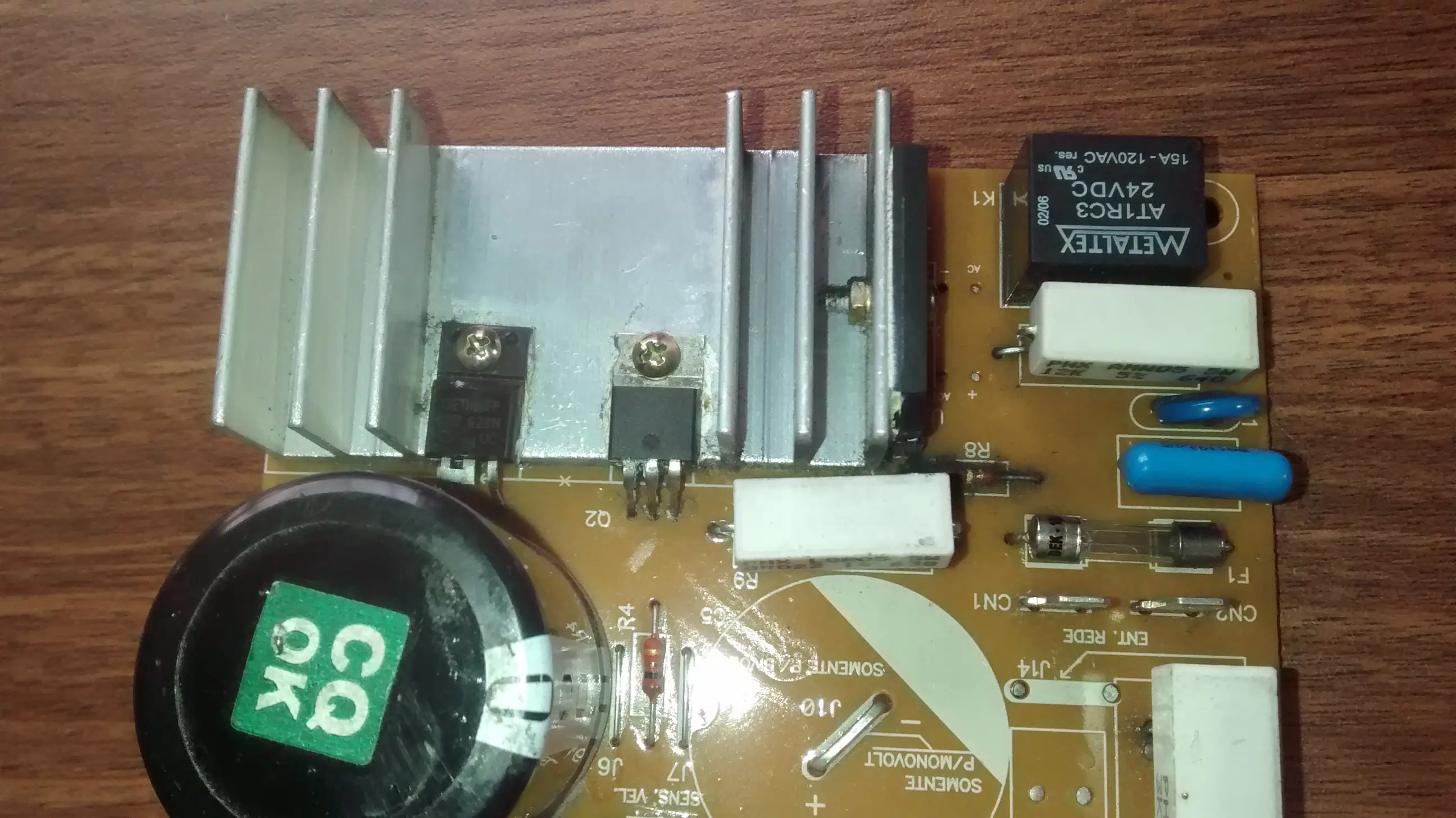

Sobre el disipador lo que se ve es el transistor de conmutación junto con un diodo de conmutación ultra rápida (mismo forma que el transistor). Ademas esta montado también el puente rectificador de diodos.
Cuando pruebe les aviso. Si alguno tiene mas info será bienvenida.
Slds
