En base al conversor de tensión a diez niveles LM3914 (lineal), no queda bien decir que es un conversor análogo digital porque nos confundiríamos con los verdaderos ADC, pero en cierta forma convierte los distintos niveles de tensión en su entrada en forma digital representada con leds en su salida, que puede ser en modo punto o barra (conectando o no el pin 9).
El circuito presente es un voltímetro de continua el cual tiene un fondo de escala de 2V, pero con un divisor de tensión en su entrada es posible medir 2V, 20V, 200V, 2000V, etc.., claro que solo se mostrara en 10 leds por lo que la precisión es algo que no estaríamos buscando, este tipo de voltímetro puede servir por ejemplo para medir la carga de una batería, o bien junto a un conversor de frecuencia a tensión que fácilmente se puede desarrollar con un timer 555, podemos medir RPM, ya sea de un motor de automóvil o bien de un ventilador de una PC.

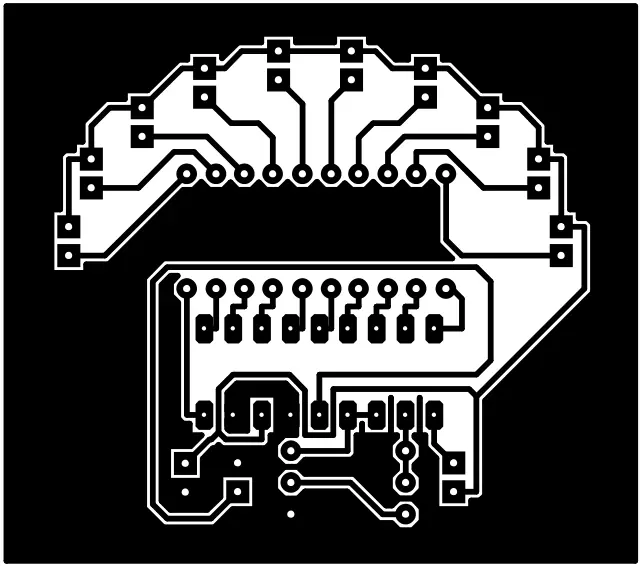

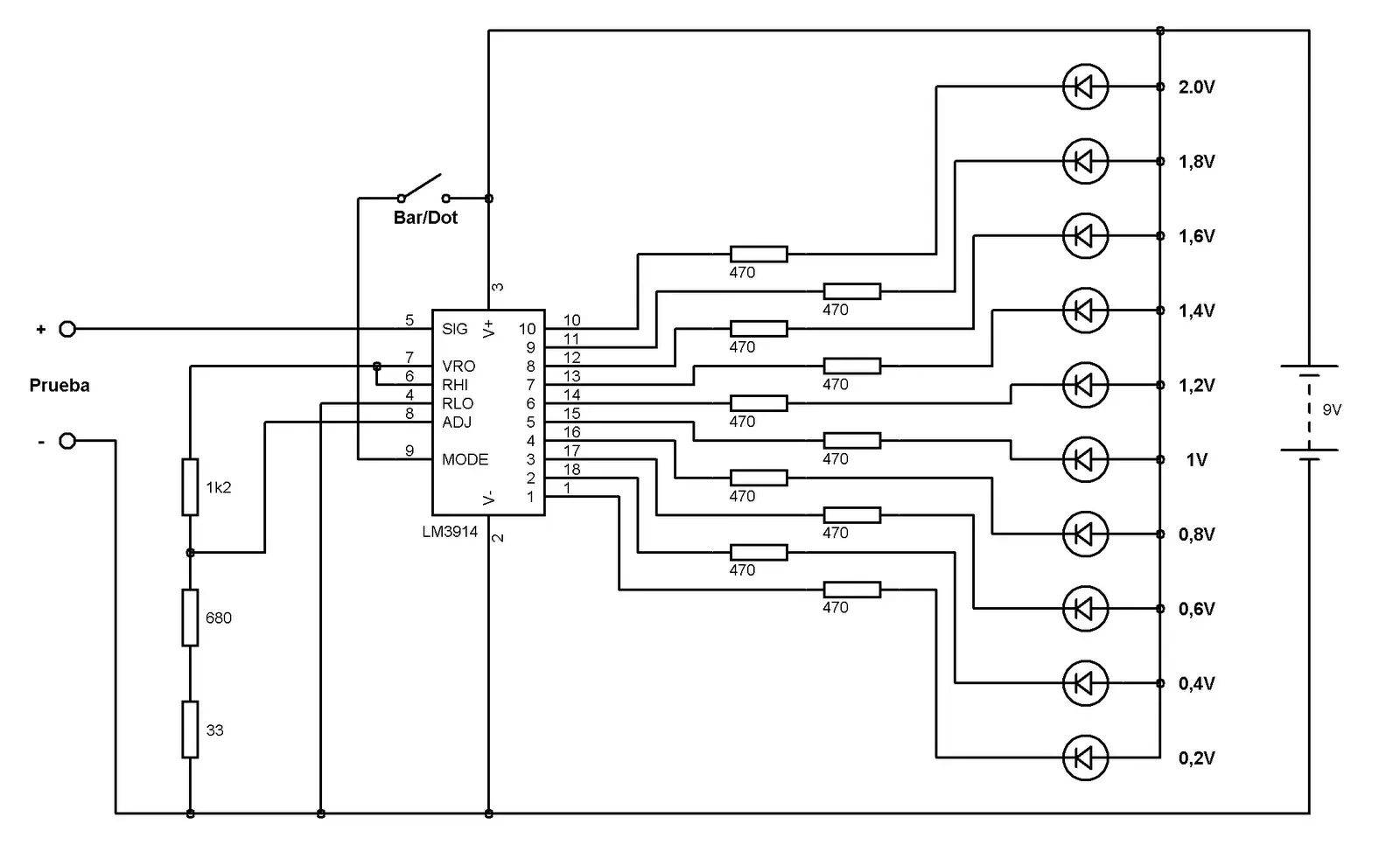

El circuito es el que propone el datasheet pero en este caso se han recalculado las resistencias de tensión de referencia para que sea posible llegar a un fondo de escala de 2V.
