Proyecto 10: Zumbador pasivo




Introducción:


Podemos utilizar la placaArduino para realizar muchos trabajos interactivos, los más comunes son ópticosy acústicos. A diferencia del zumbador activo que solo puede emitir un tono(siempre igual, a la misma frecuencia) el zumbador pasivo no tiene oscilador,entonces, al enviarle diferentes frecuencias produce distintos tonos de sonido.Podemos usar la placa Arduino para tocar la melodía de una canción.


Hardware a utilizar


PlacaArduino
Cable USB
Potenciómetro 10K ohms
Zumbador pasivo
Protoboard
Cables

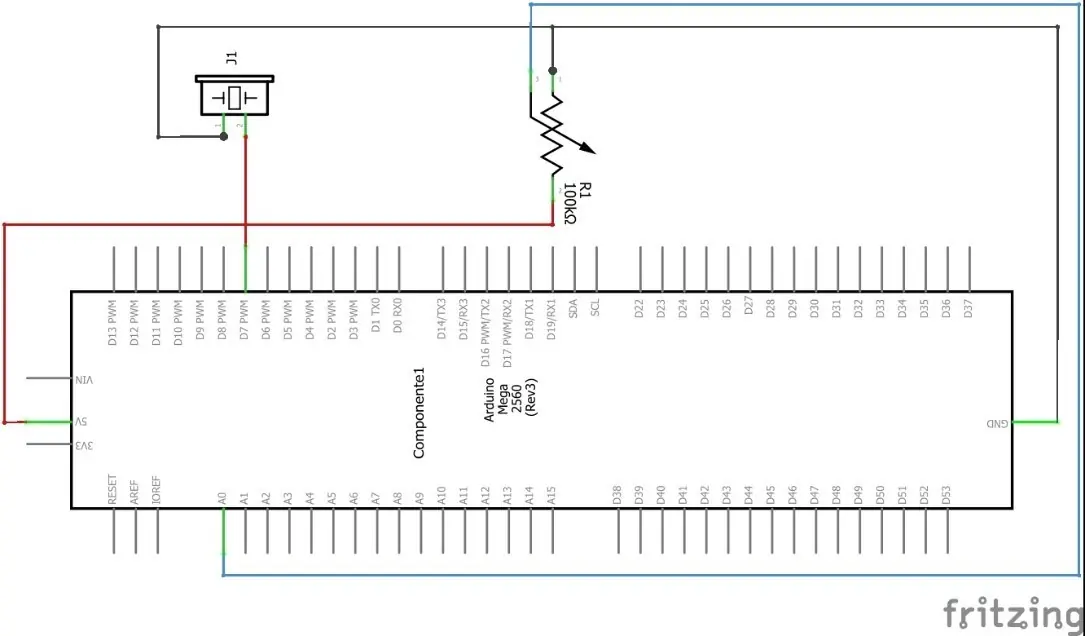

Diagrama esquemático:

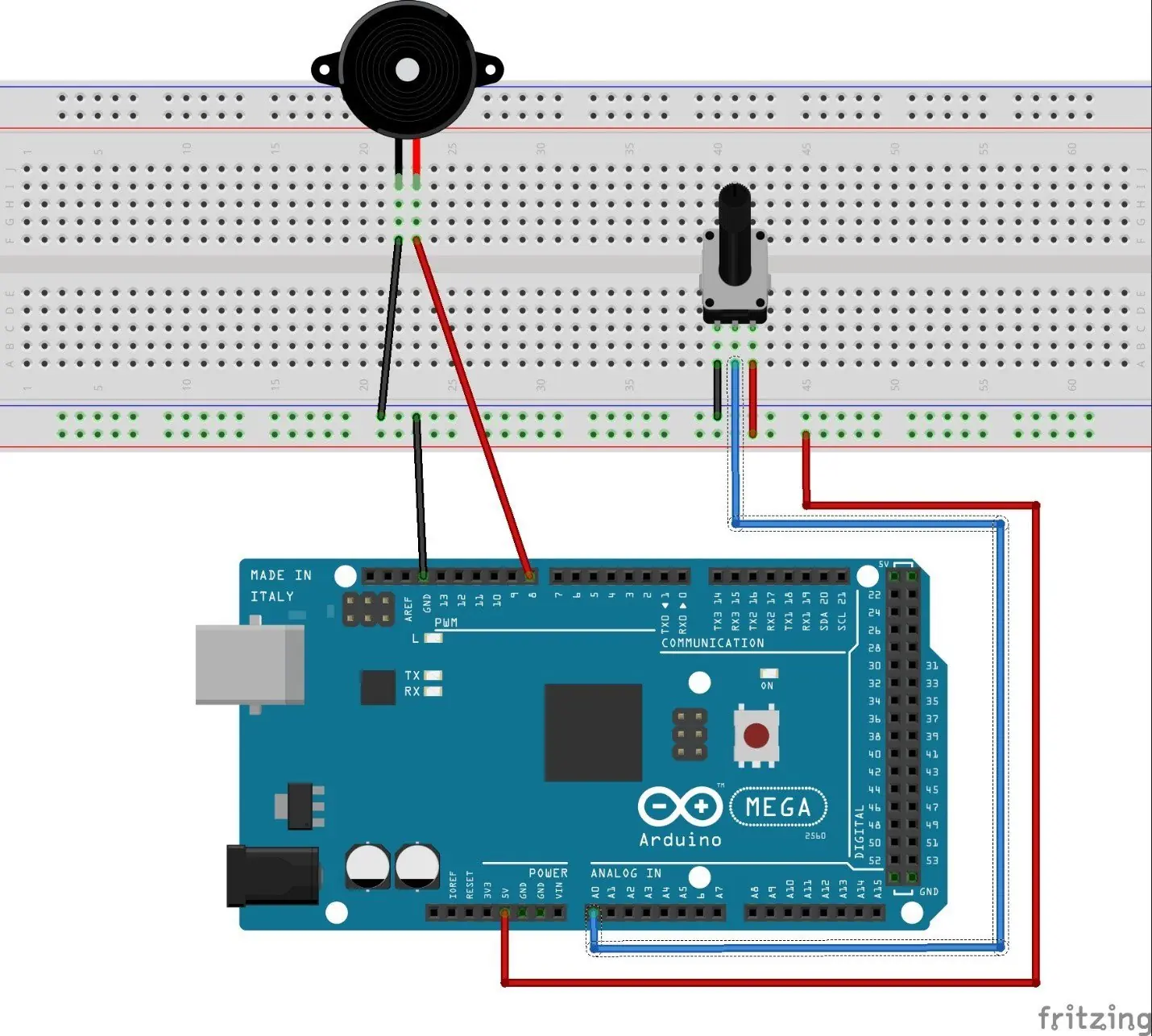

Conexiones del circuito:




Sketch de ejemplo:


/////
int zumbador = 8;    //____________________________________________
int potenciometro = 0;    //________________________________________
int lectura;     //declara la variable entera lectura, no le asigna ningún valor
int FreqMin = 100;     //___________________________________________
int FreqMax = 1000;    //__________________________________________
int frecuencia;    //_______________________________________________
void setup()    //_________________________________________________
{    //__________________________________________________________
 pinMode (zumbador,OUTPUT);     //____________________________
 pinMode (potenciometro,INPUT);  //____________________________
}

void loop()
{
lectura = analogRead (potenciometro);    //__________________________________________
frecuencia = map (lectura, 0, 1023, FreqMin, FreqMax);     //hace un mapeo 0 a 1023 con FreqMin aFreqMax
tone (zumbador, frecuencia);// genera un tono en zumbador utilizando el valor de frecuencia
}
/////


Revisa y sube el sketch a tu placa Arduino, gira el potenciómetro y escucha como cambia el tono del sonido en el zumbador pasivo.
Hagamos esto un poco más interesante, modifica la última instrucción de lafunción void loop y agrega un delay para que te quede de lasiguiente manera:


tone (zumbador, frecuencia,300);     // genera un tono en zumbador utilizando el valor de //frecuencia, silencio 300 milisegundos)
delay (500);     // espera 500milisegundos


Revisa y sube el sketch a tu placa Arduino, escucha la diferencia que hicieron las últimas instrucciones

Explicación de la función map:
frecuencia = map (lectura, 0, 1023, FreqMin, FreqMax);
-         La variable lectura es la salida del potenciómetro, su rango de valores es de 0 a 1023
-         El rango de valores de frecuencia es de FreqMin (100) a FreqMax(1000)
-         la función mapr ealiza un mapeo, cuando lectura sea cero (valor mínimo) frecuencia será FreqMin (100)
-         cuando lectura sea 1023 (valor máximo) frecuencia será FreqMax(1000)
-         la función map calcula los valores de los puntos intermedios de 0 a 1023 y los asigna a los valores intermedios entre 100 y 1000
-         map asigna el valor calculado a la variable frecuencia

Reto Proyecto10: quita los delays y quita el potenciómetro, declara las siguientes variables enteras: DO = 283,  RE =314,  MI = 346, FA = 378, los valores se aproximan a la frecuencia de las notas musicales correspondientes, toca lasiguiente melodía:
DO, RE, MI   DO, MI   DO, MI (pausa)    RE, MI, FA (pausa) FA, MI, RE FA
ajusta los delay hasta que reconozcas la melodía.
********************************************************************************

Problemas escribiendo el código? descarga los ejemplos desde mi carpeta compartida en Dropbox:

https://www.dropbox.com/sh/w5h38cdrynqdwhf/AABP7b9T3ADbO4KqiPm4pO-9a?dl=0

Sigue: Proyecto 11: Pistola cósmica
