Este circuito es un monitor cardíaco que como lo dice la palabra monitorea los pulsos del corazón
El funcionamiento es fácil, el transductor es solo un LDR y un LED (rojo), y la señal de salida se ve en un led.
El circuito es el siguiente:

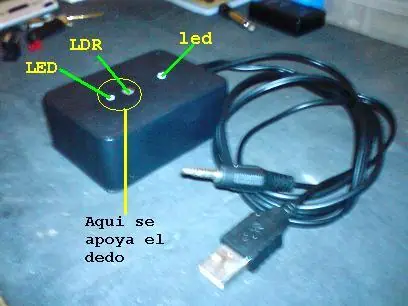

El LED y el LDR van uno seguido del otro ya que ahí debemos apoyar nuestro dedo, de esta forma el LED emite luz roja (roja para que tenga la menor atenuación en la long de onda que nos interesa) y el LDR recibe esta luz emitida por el LED, pero la idea es acondicionar esa señal recibida, osea cuando el corazón bombea sangre y llega al dedo, este se llena de sangre diminutamente este bombeo genera una diferencia de luz recibida por el LDR y una vez censada la diferencia se amplifica y se proyecta en el LED de salida. De esta forma logramos ver los latidos del corazón en el led de salida.
Claro no tienen nada de divertido ver un led parpadeando al ritmo del corazón, por eso al no ser un circuito digital la salida del led que proyecta los latidos es análoga, por ende se puede acoplar esta salida por ejemplo a un ordenador entrando por su Line-In y analizando este “sonido” con algún programa ej. Audacity (free) podemos detallar la forma de onda de los latidos del corazón

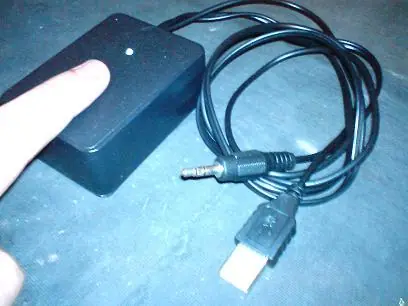

A continuación se mostrara la forma de montar el LED y LDR.

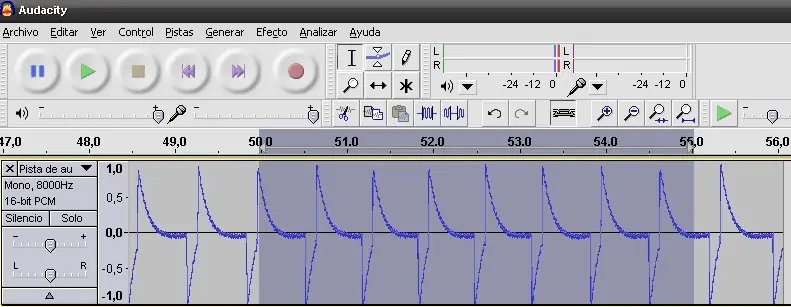

-->Este es un ejemplo del dispositivo conectado a la placa se sonido analizado con el Audacity.
Aquí nos muestra que desde el segundo 50 al 55 tenia 8 pulsaciones, osea 96ppm medida standard
Actualización Digital.
En esta actualización a diferencia del post inicial, no se utiliza una salida análoga, por ejemplo para ver la forma de onda de los latidos y demás, sino que se incorpora un timer monoestable que cumple la función de filtro de burst, el cual cumple la función de temporizar aproximadamente 160ms tras detectar un nivel alto en su disparo, este se utiliza para eliminar el posible burst que existe como ruido eléctrico.
Como podemos ver en el gráfico del osciloscopio podemos apreciar la señal que sale del bloque amplificador y comparador, en este caso ha sido una prueba de laboratorio donde la señal se encuentra limpia y sin burst pero en otros ambientes el test ha sido distinto y el timer monoestable de 160ms de delay ha desechado ese ruido eléctrico quedando así una salida que permanecerá a nivel alto durante 160ms que luego mediante la salida 3 del 555 "OUT" podremos ingresarla a un microcontrolador, o un contador, un Led, un Buzzer, etc...
El potenciometro "Trigger" sera para ajustar la sensibilidad.
