El cortocircuito consiste e un aumento brusco de intensidad en la corriente eléctrica de una instalación por la unión directa de dos conductores de distinta fase.
El cortocircuito según la Ley de OHM

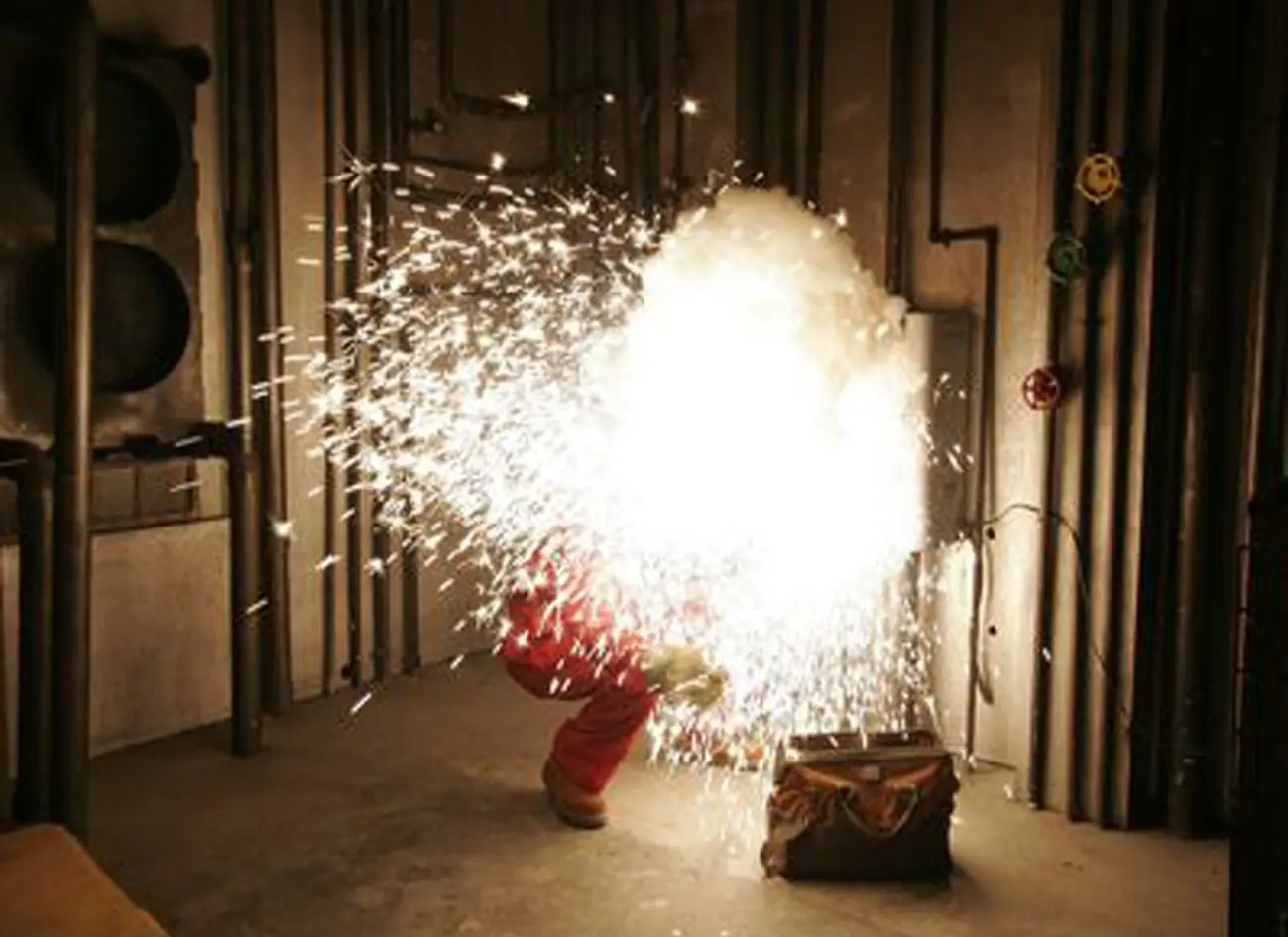

Según la ley de OHM, cuando se produce un “corto” al no tener resistencia entre los conectores la corriente tiende a infinito (recordemos que según esta ley la corriente es directamente proporcional al voltaje sobre la resistencia). Este efecto se aprecia por las chispas o el fuego que se genera cuando se produce un cortocircuito, que muchas veces funden los circuitos.

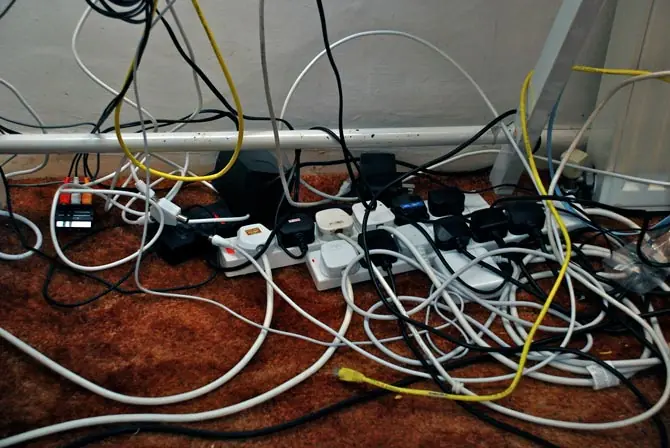

Origen de las fallas.
Estas se pueden dar por dos tipos de factores:
1. Factores mecánicos:
- Rotura de conductores.
- Caída de objetos metálicos en barras.
2. Factores Eléctricos:
- Pérdida de aislamiento por humedad, calor o envejecimiento.
- Sobretensiones de origen interno o externo.
-
Tipos de cortocircuito
Aunque hay sistemas monofásicos, trifásicos y polifásicos en los que ocurren cortocircuitos. Se analizarán los típicos cortocircuitos de sistemas de trifásicos estas fallas son:
Cortocircuito trifásico: Da lo mismo si es trifasico o trifásico a tierra.
- Cortocircuito monofásico: Una fase a tierra
- Cortocircuito bifásico: Dos fases se cortocircuitan o se genera un camino de mínima impedancia entre dos fases.
- Cortocircuito bifásico a tierra: Idéntico al anterior con contacto a tierra
Consecuencias de los cortocircuitos:
- [*]Presencia de arcos electricos.
-
- Degradación o ruptura de aislamientos sólidos, gaseosos o líquidos.
- Conductores y equipos fundidos.
- Deformación o rotura de de barras y equipos. Posibles incendios.
- Bajas momentáneas de voltaje en el sistema.
- Desconexiones de algunas partes del sistema.
- Inestabilidad dinámica con eventuales pérdidas de sincronismo.
- Perturbaciones en los sistemas de control e instrumentación, sobre todo los componentes electrónicos.
-
- Aparición de grandes corrientes.
- Gran cantidad de luz enceguecedora.
- Generación de gran cantidad de calor a muy altas temperaturas.
- Esfuerzos dinámicos violentos.
Resguardo contra cortocircuito
Generalmente se utilizan fusibles además de interruptores automáticos o se suelen combinar interruptor automático-fusible y relé térmico-interruptor-fusible. La posición de resguardo es que el conector actúe, fragmentando el cortocircuito antes de dañar la instalación por electrodinámico o efecto térmico. En la protección con interruptor automático el poder de incisión del interruptor mayor que la máxima energía de avería.
