El circuito a presentar es un amplificador de audio con alimentación simple de 12Vcc, es un integrado muy utilizado en estéreos (Auto/Moto) en equipos de sonido (Minicomponentes/Microcomponentes/HomeTheater).
Los circuitos fueron extraídos directamente del datasheet ya que no presentan cambio para el correcto funcionamiento.
El mismo lo eh implementado varias veces y siempre con excelentes resultados.
A continuación dejo tres circuitos básicos con este integrado (El mismo debe montarse en un disipador de calor).
Configuración cuadrafonica 4x10W (2ohm), 4x6W (4ohm):
Configuración estéreo bridge o BTL 2x30W (4ohm):
Configuración 2.1 2x6W (4ohm) + 1x30W (4ohm):
Todos los circuitos se alimentan con 12Vcc y tienen un consumo máximo (medido en la practica) de 2A, por lo que lo hace ideal para sistemas de sonido pequeños, por el costo de la fuente.
Lo único que resta es hablar del pin ST-BY (StandBy) este pin mediante una resistencia y un capacitor (como se ve en los circuitos) se encarga de llevar el amplificador a modo standby osea que se mantenga "semi-apagado" usualmente yo no lo uso y conecto la resistencia a Vcc quedando siempre activo el amplificador y lo apago desde un interruptor principal.

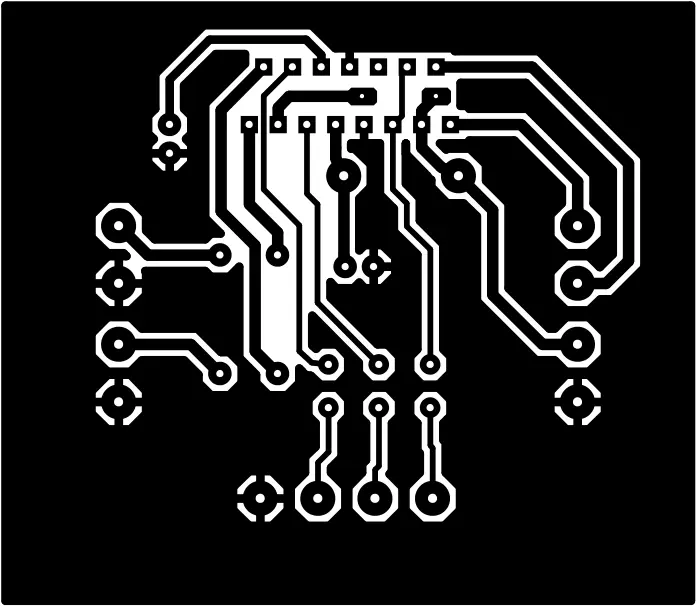

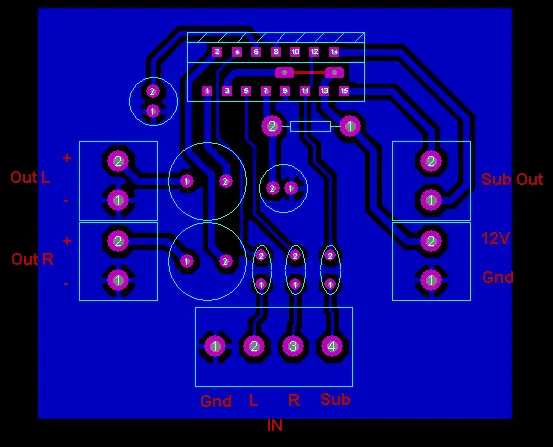

PCB para la configuración 2.1:
