Hola amigos de Taringa, hoy les traigo este Post de como crear un Cargador Portátil Casero y lo mas importante de todo es que este sera recargable algo similar a un Powerbank, ok sin mas charla estos son los pasos y materiales
Primero Necesitaras
Luego que consigas los materiales procedemos a la construcción
Primeo que todo Con ayuda del Cautin Soldaremos El conector de la batería al regulador
el cable positivos lo soldaremos al pin izquierdo del regulador y el negativo al pin central de esta forma
Luego soldaremos el USB hembra al regulador de esta forma
Al final de estos 2 sencillos pasos y conectar la pila al conector obtendremos algo como esto
Luego de esto procederemos a realizar el sistema que nos permitirá recargar la batería

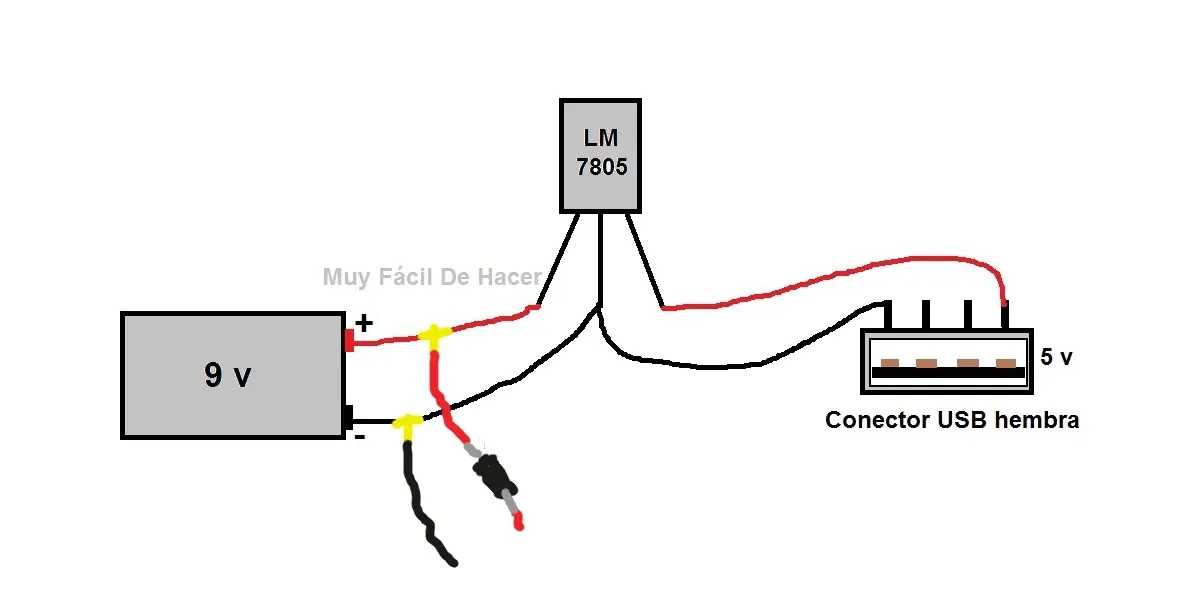

aremos una pequeña fisura en el cable positivo que conecta a la pila con el regulador, (recuerden una pequeña fisura solo queremos dejar expuesto los alambres y no cortar el cable ) de esta fisura conectaremos un segundo cable y en medio de este cable debe estar soldado el Diodo de choque, luego hacemos lo mismo pero con el cable negativo al final tendremos algo como esto
Algo muy importante antes de soldar el diodo es saber como va situado pues este diodo permite el paso de la electricidad en una sola dirección, este diodo es importante aquí debido a que cuando carguemos la pila la entrada de voltaje sera de 5 voltios y la de la pila es mayor por tal motivo la pila probablemente no sea cargada... ok explicado esto añado que el diodo simboliza el cátodo mostrando una raya plateado que indica el pin del cátodo, por esta parte la electricidad sale pero no puede entrar.....

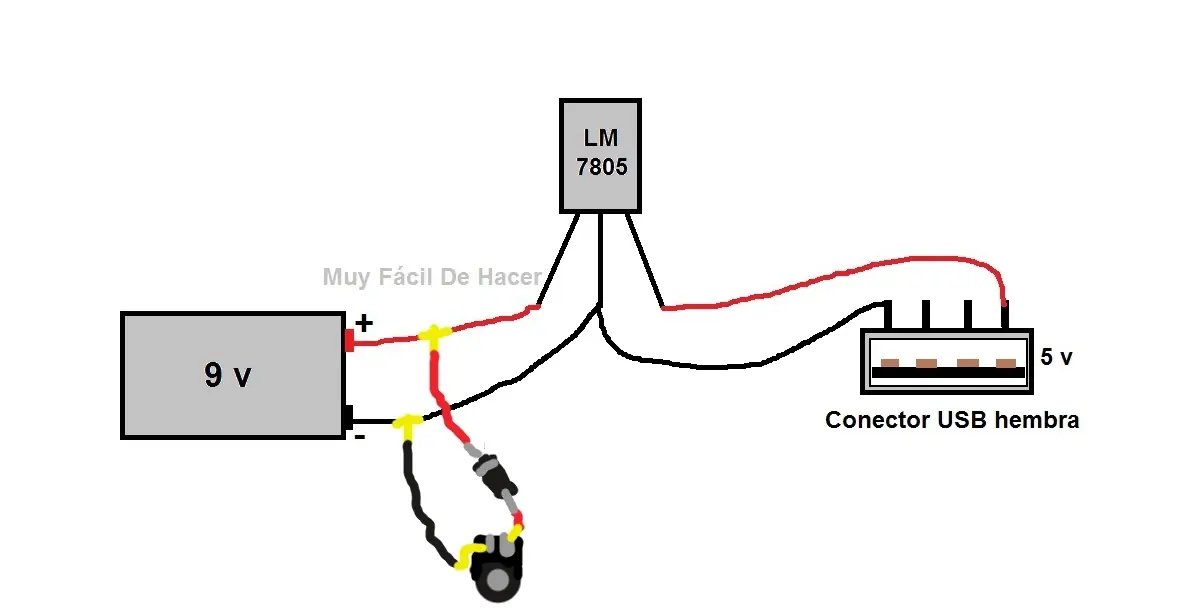

....de tal modo que el cátodo tiene que estar en dirección contraria a donde sera soldado el pin de carga... quedando de la siguiente forma
Al final te preguntaras como soldar el pin de cara y es algo sumamente fácil, mi recomendación es que utilices un pin circular es ese que solían traer los celulares Nokia, reconocer que lado es el positivo y que lado es el negativo es muy fácil porque este pin trae una pista mas grande que otra y la pista mas grande es el lado positivo

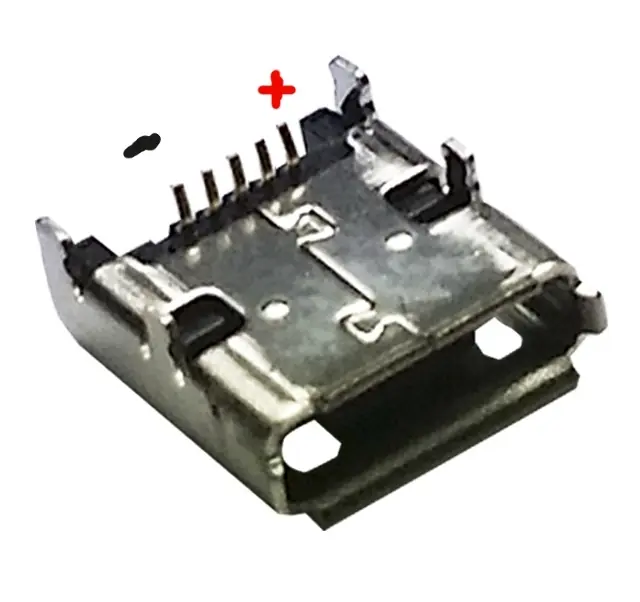

Por otra parte esta el pin de carga universal que es el que usa actualmente casi cualquier teléfono, y saber como identificar su lado positivo o negativo también es muy fácil debido a que funciona igual que el USB
Después de montar nuestro circuito ya solo nos faltaría diseñar una carcasa y listo tenemos nuestro cargador portátil casero y a muy bajo costo, si por aluna casualidad no saben como diseñar la carcasa avísenme y hago un nuevo post, cualquier duda hagan sus preguntas....!!! Espero les haya servido Si te gusto mi post Puntúa, manito arriba y comparte !!No cuesta nada!!
