Hace un tiempo pude comprar un integrado receptor de radio AM, el mismo era el ZN414, hay otras variantes y reemplazos pero son similares. Es un integrado de solo tres terminales, que en su interior consta de varias etapas de amplificación de RF y un Detector en el final. Luego de intentar conseguirlo nuevamente me encontré con que nadie lo tiene y por razones ajenas no me es posible traerlo de afuera, por ende intente realizar una copia del mismo, ya que en su datasheet se muestran los bloques y es posible recrearlo solo con 10 transistores.
Después de realizar varias pruebas del mismo, calcular y ajustar valores para un buen resultado, me encontré con que una simple pero eficaz solución a este circuito era un transistor darlington, es necesaria esta configuración por la ganancia necesaria, pero el mismo funciona de la misma forma que todo el circuito con todos sus bloques que he montado anteriormente, por ende decidí que seria mas sencillo y eficiente utilizar esta ultima configuración. Como por casualidad hay faltante de los componentes que no son de uso general, realice por mi cuenta la configuración darlington con dos 2N3904, es decir ECG123AP (en el caso de buscar reemplazo).
En el gráfico se puede observar como seria el interior del amplificador con los dos transistores, que son a modo grafico pero en la realidad para unir dos transistores en cascada se deben realizar algunos cálculos por lo que se le agregaran unas resistencias en el medio. En la próxima imagen se puede ver que el circuito externo es el mismo que utilizan los circuitos ZN414...
En mis pruebas encontré resultados muy buenos y estables. Esta claro que tiene una mejora, el ZN414 funciona hasta los 3MHz y con esos dos transistores 2N3904 podemos aumentar hasta los 150MHz, lo cual, nos permite recibir la banda de aviación.

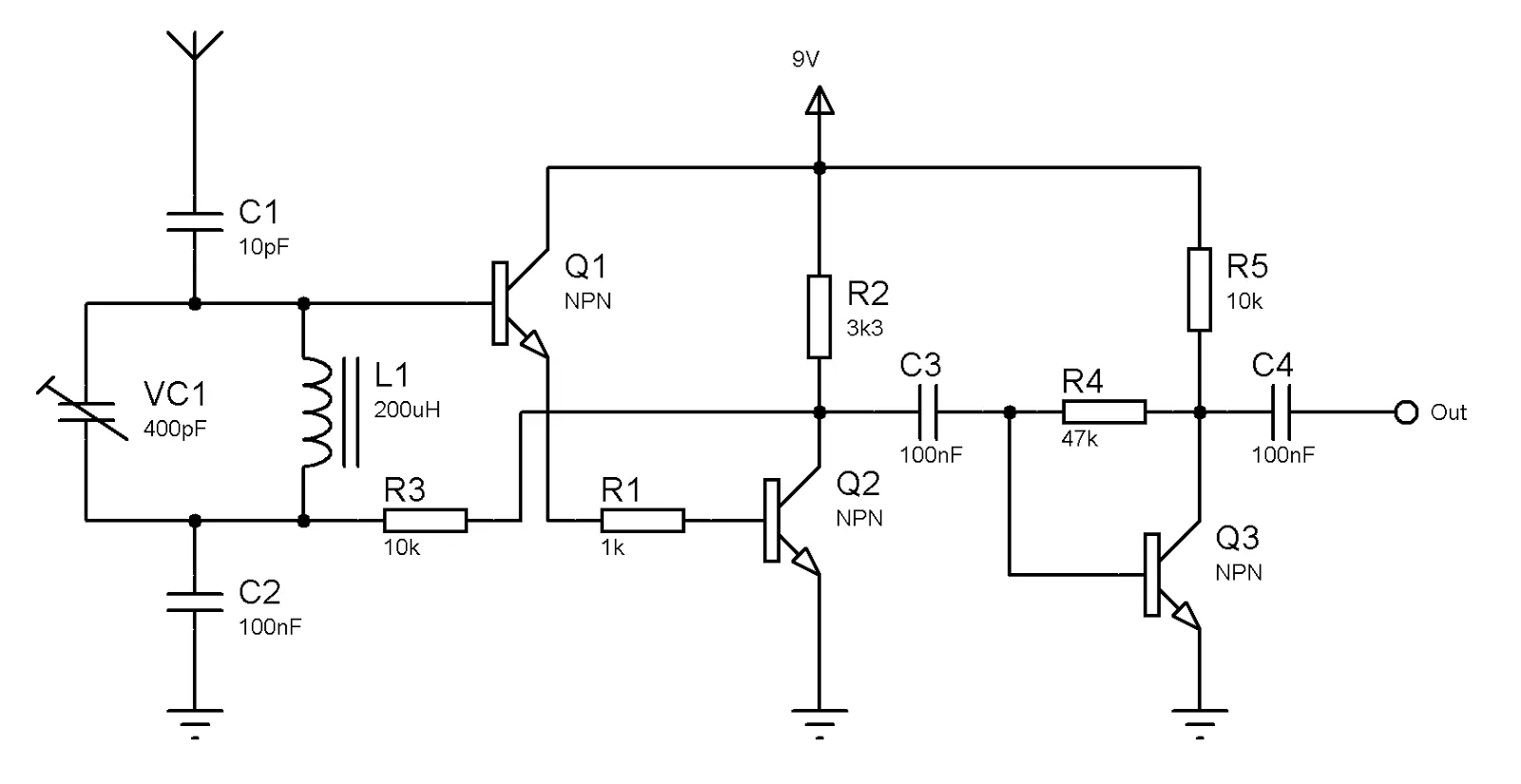

Podríamos dividir nuestro circuito en tres etapas.
1) etapa sintonizadora
2) etapa pre-amplificadora re-generativa
3) etapa amplificadora de salida
Si bien este circuito no puede excitar un parlante, se le puede conectar una entrada de alta impedancia de un amplificador. Por ejemplo http://electgpl.blogspot.com.ar/2013/11/amplificador-de-3-transistores-5v.html
Entre otros que también hay de baja tensión.
El circuito en la etapa numero 1, posee un circuito tanque LC, el cual le dará la frecuencia de sintonia a nuestro receptor. Luego por encima del mismo se encuentra un capacitor de acople para la antena y por debajo del tanque otro capacitor de desacople (este capacitor C1 es extremadamente importante ya que sin el la recepción sera casi nula). Si alguna vez armaron un circuito receptor de radio y notaron que al tocar con el dedo el circuito LC este comienza a funcionar como uno desea y al retirar el dedo este se atenúa tanto que se pierde. Este capacitor C1 sera el que nos "emule" el dedo.
Inmediatamente luego del tanque podemos encontrar dos transistores en cascada conformando el circuito pre-amplificador. En teoría no es un receptor re-generativo clásico pero como pueden ver la retro-alimentación que conecta el tanque con la salida del pre-amplificador (la resistencia R3) cumple las veces de regenerar la señal.
Por ultimo el bloque de amplificador de salida que se encuentra realizado con un simple transistor en emisor común.
Cabe destacar que según la frecuencia de resonancia de nuestro tanque podremos sintonizar cualquier onda de radio (claramente dentro de los parámetros de diseño)

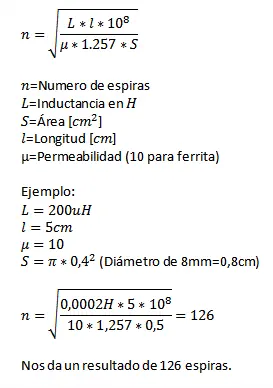

La formula para calcular la frecuencia del tanque es:
Donde, L la inductancia en Henry y C la capacidad en Faraday.

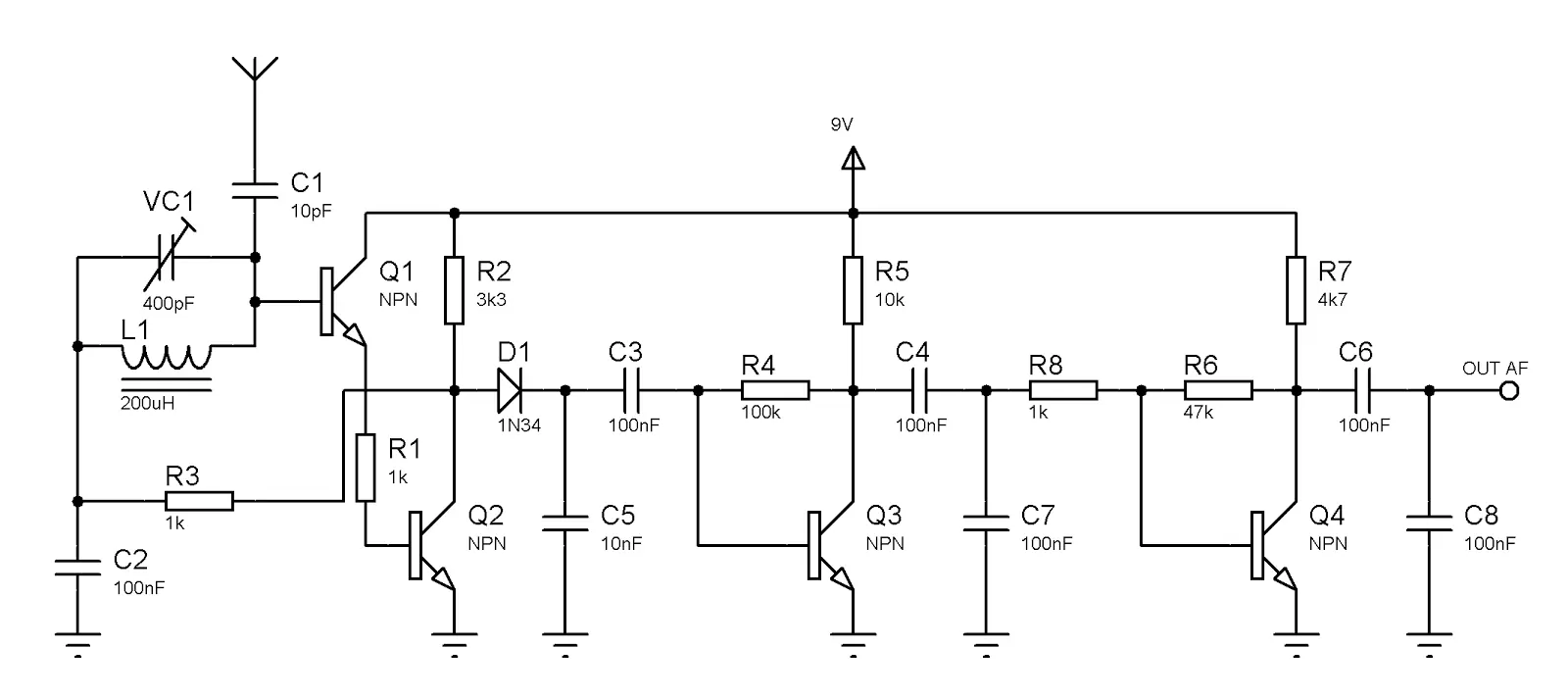

Versión Mejorada
El mismo posee el mismo circuito resonante, el mismo preamplificador retroalimentado de dos transistores, pero se le ha agregado un detector de envolvente o bien diodo detector, para el cual podemos utilizar cualquier diodo de germanio, en mi caso utilice el 1N34, pero es posible utilizar otros. Luego de este viene un filtro pasa bajos con desacople de continua e inmediatamente un amplificador de audio que preamplifica la envolvente para luego entregar la señal de audio a la ultima etapa amplificadora, que se encuentra acoplada y filtrada para una mejor calidad de sonido. El circuito como se puede ver es similar al post anterior pero se le agrega el diodo detector y el preamplificador de envolvente.
Es un circuito muy sencillo y eficiente, se ha probado con una batería de 9V pero es posible alimentarlo con menor tensión o mayor tensión, hay que tener en cuenta las resistencias que van de los colectores a Vcc. El principio de funcionamiento y calculo de frecuencia son los mismos que para el circuito anterior.
En la practica se ha montado una antena telescópica de 40cm lo cual aumenta muchísimo la ganancia (respecto al circuito anterior) y para que no se sature la ganancia del mismo se disminuye la resistencia de retroalimentacion del circuito R3, que ahora quedara en 1k.
Los transistores son 2N3904, pero cualquier ECG123AP sirve. (ejemplo: BC547, BC548, 2N3904, 2N2222, etc...).
El circuito es el siguiente:
