Aprende electrónica Pt 3

Hola bienvenidos a la 3ra parte de Aprende electrónica básica, en esta parte le explicare como funcionan los circuitos paralelos y en serie.

• Primero, que es un circuito?

Se le llama circuito eléctrico al conjunto de componentes electrónicos conectados entre si para que permitan la circulación de la corriente para ocuparla de una manera util, como generar, transportar o transformarla en otro tipo de energías como luminca, calorífica, etc.


Partes de un circuito electrico

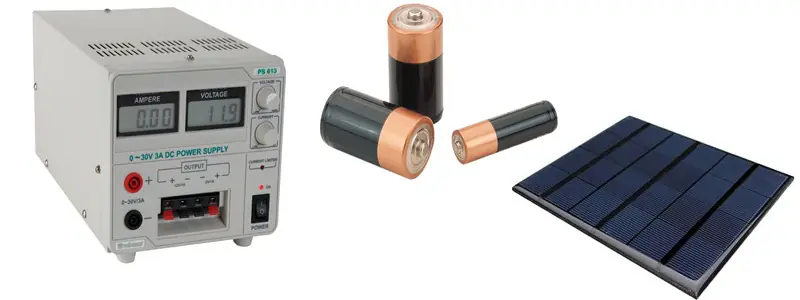

Fuente: La fuente es un componente que es capaz de producir una diferencia de potencial entre sus terminales, así produciendo que los electrones fluyan por el circuito.

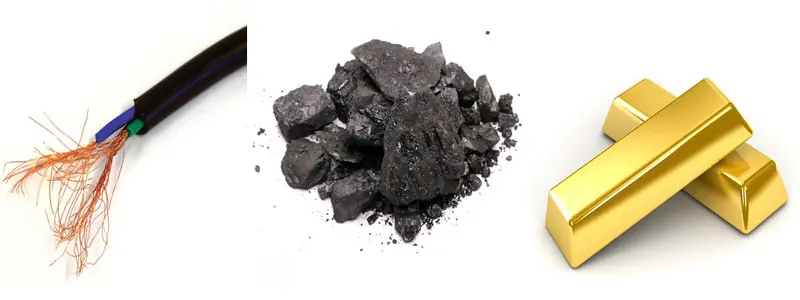

El conductor:Un conductor es un material que tiene poca resistencia la paso de la corriente, proporciona el camino para la corriente hacia la carga.
Ej: Cobre,Oro,Plata,Grafito,Aluminio,etc





Una carga o receptor: Es el componente que usa la corriente para cumplir con su funcion, aqui tenemos varios ejemplos como: lampara,motor,resistencias,parlantes,etc.





Elemento de control: Simplemente es el componentes que nos permite controlar el paso de la corriente,ej: Botón,swicht,Pulsadores,etc.

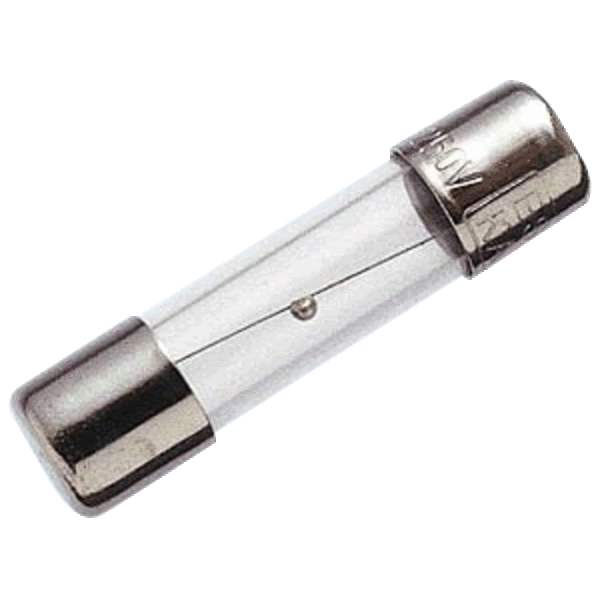

Protección: Este elemento se encarga de proteger el circuito electrico, como el famoso fusible, que protege el circuito de cortocircuito y altas corrientes.






Circuito electrico basico

Hacia que sentido fluye la corriente electrica?

Antiguamente se creia que la corriente circulaba por un circuito de positivo a negativo (sentido convencional),pero se desconocía la existencia de los electrones,los electrones son los que se mueven, los protones no ya que están en el centro de los átomos, asi se define que la corriente en sentido convencional fluye de positivo a negativo y en el sentido real circula de negativo a positivo.



Aqui tenemos un circuito electrico basico.

• Fuente de alimentacion

• conductor electrico

• resistencia o carga

Su funcionamiento es simple, cuando la fuente comienza a proporcionar corriente, esta se transporta por medio del conductor hacia la resistencia que tenemos en el circuito, al haber una carga en nuestro circuito no se producira cortocircuito.





Circuito serie

El circuito serie se forma cuando conectamos una o mas cargar al circuito proporcionandole solo un camino a la corriente para que fluya.Estos circuito tienen que estar uno detras del otro formando una linea.







Analizamos este circuito en serie con solo resistencias:

• Facil de reconocer el circuito:Si los componentes estan formando un solo camino es en serie.

• Si nuestro circuito tiene un componente malo, por ejemplo, la resistencia R1, la corriente no podria continuar ya que nuestro circuito tiene solo un camino, al contrario del circuito paralelo que ofrece mas caminos.

En un circuito en serie la resistencia total sera la suma de todas las resistencias que tengamos,es decir, para saber la resistencia total del circuito tenemos que sumar todas las resistencias:

Corriente

• La corriente que circuila por un circuito serie siempre sera la misma de principio a fin, ya que solo nos brinda un camino que tomar. Como calcularla?

• La corriente se calcula segun la ley de ohm dividiendo el voltaje por la resistencia:

• En nuestro circuito tenemos un voltaje de 50v y una resistencia total de 30k:

En conclusion la corriente que circula por nuestro circuito es de 1.6 Amperes.






El voltaje que circula por las resistencias es distinto dependiendo su valor, y si las resistencias son de similar valor el voltaje también lo sera.

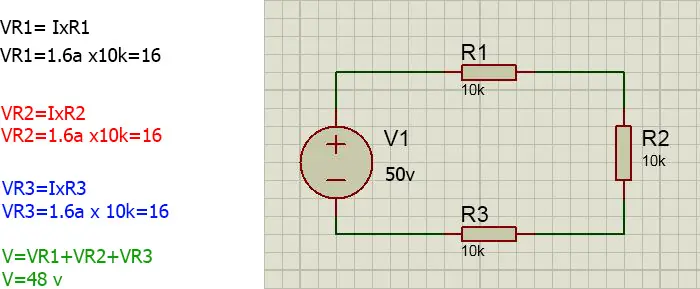

Como sacar el voltaje? Según la ley de ohm seria multiplicando la intensidad por la resistencia.
V=I*R




Como vemos el voltaje que circula por la resistencia 1 es de 16 volt, la resistencia 2 16 volt, y la resistencia 3 también de 16 volt,sumado nos da 48 volt que seria los de nuestra fuente de poder.(aparece 48 v y no 50v , ya que solo hice el calculo con un decimo)





Como reconocer un circuito paralelo? Las cargas estan conectadas de tal manera que existen dos o mas caminos para que circule la corriente.

• Las cargas y los conductores de conexion se denomina ramas.

• Los puntos de conexion se llaman nodos.

• Al poseer mas caminos por donde transita la corriente, si una resistencia falla,no nos cierra el circuito ya que la corriente circulara por los demas caminos que tenemos.

Corriente

La corriente que circula por un circuito en paralelo sera repartida entre sus ramas, es decir por cada resistencia correrá una corriente diferente dependiendo del valor de la resistencia.


Seria: I=V/R



Ahora sabemos que la corriente total del circuito es de 6.5 amperes, y se ve como la corriente se divide en cada rama.
La corriente que circula por la resistencia 1 es de 1.5 amperes, la resistencia 2 de 2 amperes, y la resistencia 3 de 3 amperes.






En este caso no es mucho lo que se puede explicar ya que en un circuito paralelo el voltaje siempre es el mismo, ya que todas las ramas están conectadas a la fuente.

Resistencia

En un circuito paralelo existen varias formas y combinaciones para determinar la resistencia de nuestro circuito, pero veremos la que aplica a nuestro caso que es, tres resistencias de diferente valor:

Rt= 1/(1/R1 + 1/R2 + 1/R3)



Despues de hacer todos los calculos, el resultado nos da 0.92 de resistencia total.

Hay que tener siempre presente que la resistencia total siempre sera menor que la menor de las resistencias que tendremos en el circuito.

En fin e concluido la parte 3 de las series de post que e empezado hace algunos meses, espero que les haya gustado,eso seria.

Recuerda comentar los erroes que quiza cometi o recomendar un temas que quisieras que explicara en otro post y porsupuesto sigueme, y te invito a revisar mis otros post.
