Términos y teoría eléctrica
Tensión, Corriente, Resistencia y Potencia eléctrica.
Tensión Eléctrica
La tensión, voltaje o diferencia de potencial, es la magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito eléctrico cerrado provocando el flujo de una corriente eléctrica. La diferencia de potencial también se define como el trabajo por una unidad de carga ejercido por el campo eléctrico sobre una partícula cargada, para moverla de un lugar a otro.
La tensión eléctrica la experimentan los cuerpos cargados eléctricamente. En dos cuerpos que están en desequilibrio eléctrico, hay presente una tensión, es decir, existe fuerza que trata de establecer un equilibrio eléctrico al igualar cargas.
Por ejemplo: Una lámina de acero flexible en posición de reposo. En éste caso no está sometida a esfuerzo o TENSIÓN (mecanica). Si la fexionamos estara sometida a un esfuerzo o TENSIÓN.
Entonces, la lamina experimenta una tension cuando se le ejerce una fuerza que cambia su estado.
Unidad de medida
La tensión entre dos puntos de un campo eléctrico, o diferencia de potencial, se mide en voltios (V). Mientras más grande sea dicho número, más fuerte será la tensión, es decir, más intensa será la fuerza a la que estarán sometidas las cargas eléctricas. La tensión puede tener signo positivo o negativo, dependiendo del signo de las cargas eléctricas implicadas y de la forma en que tomemos la medición.
Escala de medición
La escala de medición se ubica entre los siguientes parámetros: 1 milivolt (Mvolt.) = 0.001 Volt.; 1 kilovoltio (Kvolt.) = 1000 Volt.
En electricidad, se trabaja también con valores topes cercanos a 200 Kvolt., tendido de redes eléctricas de larga distancia.
Por ejemplo:
Alta: 200 a 400 Kvolt.
Media: 15 a 130 Kvolt.
Baja: 100 a 400 Volt.
Corriente Eléctrica
Es el flujo de cargas eléctricas, el movimiento de electrones, a través de un material conductor. También se la llama intensidad de corriente eléctrica. Se emplea el término de intensidad como unidad de medición para cuantificar qué tan grande o pequeña es una corriente eléctrica.
Por ejemplo: Una cantidad X de vehiculos circulando de la ciudad A hacia la ciudad B.
La ciudad A es el polo Positivo, y la B el Negativo.
La corriente es la circulacion de X vehiculos desde el polo positivo (ciudad A) hacia el polo negativo (ciudad B).
1 Ampere equivale aproximadamente. a 6.25 vehiculos x 10¹⁸.
Unidad de medida
Amperio ó Ampere (A) y, al igual que la tensión, cuanto más grande es el número de amperes, mayor es el flujo de corriente eléctrica. La relación entre corriente e intensidad es tan fuerte que se usa el nombre de corriente para referirse a la intensidad y viceversa. Una intensidad de 1A equivale, aproximadamente, a unos 6,25 x 10¹⁸ electrones por segundo circulando por la sección de un conductor. En Electrónica, se opta por usar el sentido de circulación no convencional y el teorema nos indica el siguiente enunciado:
La corriente eléctrica es la circulación de electrones a través de un circuito eléctrico cerrado, cuyo movimiento es del polo negativo al polo positivo de la fuente de suministro de energía.
Resistencia Eléctrica
Se trata de una oposición o dificultad que representan los materiales a que circule la corriente eléctrica a través de ellos. Básicamente, podemos atribuirla a que las partículas portadoras de carga eléctrica no se muevan libremente por el material conductor, sino que son, en muchos casos, rebotadas o desviadas de su trayectoria original (rectilínea) y provocan su calentamiento.
Esta definición es válida para la corriente continua. En el caso de la alterna, cuando se trata de elementos resistivos puros, la oposición presentada a la circulación de corriente recibe el nombre de impedancia.
Según sea la magnitud de la oposición que presenta el material, éste se puede clasificar como: conductor, aislante o semiconductor. Existen materiales que, en determinadas condiciones de temperatura, presentan un fenómeno denominado superconductividad: significa que el valor de la resistencia es prácticamente nulo.
Por ejemplo: Un tanque de agua, funciona como fuente de energia, el agua que contiene es la corriente, la tuberia es el conductor, el diametro del caño es la tensión, el cambio de medida de la tuberia para la reduccion del caudal del agua, es la RESISTENCIA.
Unidad de medida
La unidad de medida que se emplea es el ohmio y se expresa con el símbolo omega (Ω). El rango de medida va desde la Unidad (Ohm) a Mega (MOhm)
Potencia Eléctrica
Para explicar este concepto, recordemos el significado de energía: es la capacidad que tiene un mecanismo o aparato eléctrico para realizar un trabajo. Con el lema <La energía no se crea ni se destruye, solo se transforma>, se manifiesta en la obtención de luz, movimiento, calor, frio, etc. La energía utilizada para realizar ese trabajo útil se mide en Joule (J).
La potencia eléctrica es la velocidad en la que se consume dicha energía. También se denomina consumo eléctrico. Por ejemplo: si representamos la energía como un líquido, la potencia sería la cantidad de litros que se vierte de un recipiente en determinado tiempo. Siguiendo esta linealidad, podemos decir que la potencia se mide en energía con respecto a tiempo, es decir, Joule/seg, y se denomina Watt (W). Este término es de gran utilidad y está representado en la mayoría de los artefactos eléctricos. Así, cuando hablamos de la potencia de una lámpara, no solo nos referimos a la cantidad de luz que emite, sino también a la cantidad de energía que consume.
Tabla de Valores
El rango que se usa en voltaje va desde Mili a Mega (V), En corriente de Micro a la Unidad (A), En resistencia de la unidad a Mega (Ω)
Parámetros e instrumentos de medición
Voltímetro
Es el instrumento que mide el valor de la tensión eléctrica, su unidad básica de medición es el voltio (V), con una escala que va desde kilovoltio (kV) hasta milivolt (mV).
Uso del voltímetro:
· Se conecta en paralelo con el circuito, tomando en cuenta la polaridad (negativa o positiva) si es tensión continua.
· Debemos saber de antemano un valor aproximado de tensión a medir, a fin de proporcionar la escala apropiada.
· Cada instrumento tiene marcada la posición en que se debe utilizar: horizontal, vertical, o inclinada y debemos respetarla.
· Inicialmente, todo instrumento debe ajustarse en 0(cero) para que esté calibrado.
Amperímetro
Es el instrumento que mide la intensidad de la corriente eléctrica. Su unidad de medida es el amperio y sus submúltiplos: el miliamperio y el microamperio.
Uso del amperímetro:
· Se conecta en serie con el circuito.
· Debemos tener un aproximado de corriente a medir, ya que si es mayor que la escala del amperímetro se puede dañar.
· Debemos tener en cuenta que tenemos que respetar la posición del aparato para obtener mayor precisión en la lectura.
· El instrumento debe ser inicialmente ajustado a cero.
· Nunca tenemos que conectarlo con un circuito que esté energizado.
Ohmiómetro
Es el instrumento que se emplea para medir resistencia eléctrica. En la práctica, no se mide la resistencia de un circuito, simplemente se lo utiliza para medir el componente electrónico Resistencia.
Vatímetro
Se lo usa en el caso de la potencia eléctrica pero, al igual que el ohmiómetro, no se emplea en la práctica. Para conocer el valor de consumo o potencia eléctrica de un artefacto o circuito eléctrico se utilizan formulas de cálculo en donde intervienen los conceptos de tensión y corriente.

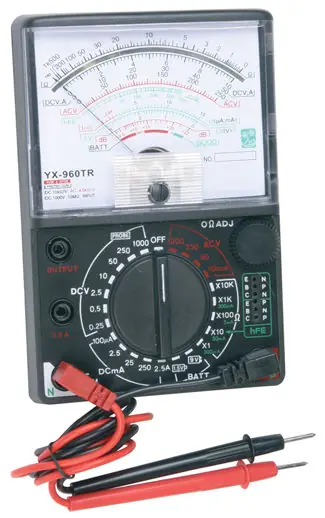

Multímetro
Con un multímetro o tester, analógico o digital, se pueden realizar mediciones de voltaje, corriente, resistencia, temperatura y capacitancia, además de pruebas de continuidad. Solo debemos tener la precaución de colocar el selector en la posición correcta.
Tensión, Corriente, Resistencia y Potencia eléctrica.
Tensión Eléctrica
La tensión, voltaje o diferencia de potencial, es la magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito eléctrico cerrado provocando el flujo de una corriente eléctrica. La diferencia de potencial también se define como el trabajo por una unidad de carga ejercido por el campo eléctrico sobre una partícula cargada, para moverla de un lugar a otro.
La tensión eléctrica la experimentan los cuerpos cargados eléctricamente. En dos cuerpos que están en desequilibrio eléctrico, hay presente una tensión, es decir, existe fuerza que trata de establecer un equilibrio eléctrico al igualar cargas.
Por ejemplo: Una lámina de acero flexible en posición de reposo. En éste caso no está sometida a esfuerzo o TENSIÓN (mecanica). Si la fexionamos estara sometida a un esfuerzo o TENSIÓN.
Entonces, la lamina experimenta una tension cuando se le ejerce una fuerza que cambia su estado.
Unidad de medida
La tensión entre dos puntos de un campo eléctrico, o diferencia de potencial, se mide en voltios (V). Mientras más grande sea dicho número, más fuerte será la tensión, es decir, más intensa será la fuerza a la que estarán sometidas las cargas eléctricas. La tensión puede tener signo positivo o negativo, dependiendo del signo de las cargas eléctricas implicadas y de la forma en que tomemos la medición.
Escala de medición
La escala de medición se ubica entre los siguientes parámetros: 1 milivolt (Mvolt.) = 0.001 Volt.; 1 kilovoltio (Kvolt.) = 1000 Volt.
En electricidad, se trabaja también con valores topes cercanos a 200 Kvolt., tendido de redes eléctricas de larga distancia.
Por ejemplo:
Alta: 200 a 400 Kvolt.
Media: 15 a 130 Kvolt.
Baja: 100 a 400 Volt.
Corriente Eléctrica
Es el flujo de cargas eléctricas, el movimiento de electrones, a través de un material conductor. También se la llama intensidad de corriente eléctrica. Se emplea el término de intensidad como unidad de medición para cuantificar qué tan grande o pequeña es una corriente eléctrica.
Por ejemplo: Una cantidad X de vehiculos circulando de la ciudad A hacia la ciudad B.
La ciudad A es el polo Positivo, y la B el Negativo.
La corriente es la circulacion de X vehiculos desde el polo positivo (ciudad A) hacia el polo negativo (ciudad B).
1 Ampere equivale aproximadamente. a 6.25 vehiculos x 10¹⁸.
Unidad de medida
Amperio ó Ampere (A) y, al igual que la tensión, cuanto más grande es el número de amperes, mayor es el flujo de corriente eléctrica. La relación entre corriente e intensidad es tan fuerte que se usa el nombre de corriente para referirse a la intensidad y viceversa. Una intensidad de 1A equivale, aproximadamente, a unos 6,25 x 10¹⁸ electrones por segundo circulando por la sección de un conductor. En Electrónica, se opta por usar el sentido de circulación no convencional y el teorema nos indica el siguiente enunciado:
La corriente eléctrica es la circulación de electrones a través de un circuito eléctrico cerrado, cuyo movimiento es del polo negativo al polo positivo de la fuente de suministro de energía.
Resistencia Eléctrica
Se trata de una oposición o dificultad que representan los materiales a que circule la corriente eléctrica a través de ellos. Básicamente, podemos atribuirla a que las partículas portadoras de carga eléctrica no se muevan libremente por el material conductor, sino que son, en muchos casos, rebotadas o desviadas de su trayectoria original (rectilínea) y provocan su calentamiento.
Esta definición es válida para la corriente continua. En el caso de la alterna, cuando se trata de elementos resistivos puros, la oposición presentada a la circulación de corriente recibe el nombre de impedancia.
Según sea la magnitud de la oposición que presenta el material, éste se puede clasificar como: conductor, aislante o semiconductor. Existen materiales que, en determinadas condiciones de temperatura, presentan un fenómeno denominado superconductividad: significa que el valor de la resistencia es prácticamente nulo.
Por ejemplo: Un tanque de agua, funciona como fuente de energia, el agua que contiene es la corriente, la tuberia es el conductor, el diametro del caño es la tensión, el cambio de medida de la tuberia para la reduccion del caudal del agua, es la RESISTENCIA.
Unidad de medida
La unidad de medida que se emplea es el ohmio y se expresa con el símbolo omega (Ω). El rango de medida va desde la Unidad (Ohm) a Mega (MOhm)
Potencia Eléctrica
Para explicar este concepto, recordemos el significado de energía: es la capacidad que tiene un mecanismo o aparato eléctrico para realizar un trabajo. Con el lema <La energía no se crea ni se destruye, solo se transforma>, se manifiesta en la obtención de luz, movimiento, calor, frio, etc. La energía utilizada para realizar ese trabajo útil se mide en Joule (J).
La potencia eléctrica es la velocidad en la que se consume dicha energía. También se denomina consumo eléctrico. Por ejemplo: si representamos la energía como un líquido, la potencia sería la cantidad de litros que se vierte de un recipiente en determinado tiempo. Siguiendo esta linealidad, podemos decir que la potencia se mide en energía con respecto a tiempo, es decir, Joule/seg, y se denomina Watt (W). Este término es de gran utilidad y está representado en la mayoría de los artefactos eléctricos. Así, cuando hablamos de la potencia de una lámpara, no solo nos referimos a la cantidad de luz que emite, sino también a la cantidad de energía que consume.
Tabla de Valores
El rango que se usa en voltaje va desde Mili a Mega (V), En corriente de Micro a la Unidad (A), En resistencia de la unidad a Mega (Ω)
Parámetros e instrumentos de medición
Voltímetro
Es el instrumento que mide el valor de la tensión eléctrica, su unidad básica de medición es el voltio (V), con una escala que va desde kilovoltio (kV) hasta milivolt (mV).
Uso del voltímetro:
· Se conecta en paralelo con el circuito, tomando en cuenta la polaridad (negativa o positiva) si es tensión continua.
· Debemos saber de antemano un valor aproximado de tensión a medir, a fin de proporcionar la escala apropiada.
· Cada instrumento tiene marcada la posición en que se debe utilizar: horizontal, vertical, o inclinada y debemos respetarla.
· Inicialmente, todo instrumento debe ajustarse en 0(cero) para que esté calibrado.
Amperímetro
Es el instrumento que mide la intensidad de la corriente eléctrica. Su unidad de medida es el amperio y sus submúltiplos: el miliamperio y el microamperio.
Uso del amperímetro:
· Se conecta en serie con el circuito.
· Debemos tener un aproximado de corriente a medir, ya que si es mayor que la escala del amperímetro se puede dañar.
· Debemos tener en cuenta que tenemos que respetar la posición del aparato para obtener mayor precisión en la lectura.
· El instrumento debe ser inicialmente ajustado a cero.
· Nunca tenemos que conectarlo con un circuito que esté energizado.
Ohmiómetro
Es el instrumento que se emplea para medir resistencia eléctrica. En la práctica, no se mide la resistencia de un circuito, simplemente se lo utiliza para medir el componente electrónico Resistencia.
Vatímetro
Se lo usa en el caso de la potencia eléctrica pero, al igual que el ohmiómetro, no se emplea en la práctica. Para conocer el valor de consumo o potencia eléctrica de un artefacto o circuito eléctrico se utilizan formulas de cálculo en donde intervienen los conceptos de tensión y corriente.
Multímetro
Con un multímetro o tester, analógico o digital, se pueden realizar mediciones de voltaje, corriente, resistencia, temperatura y capacitancia, además de pruebas de continuidad. Solo debemos tener la precaución de colocar el selector en la posición correcta.
atte. VictorDNC
