Buenas a todos, este es mi primer post y espero les ayude o les sirva de algún modo.
Se denomina armadura la estructura formada por un conjunto de piezas lineales (de madera o metálicas) ensambladas entre sí, que se utiliza para soportar la cubierta inclinada de algunos edificios. La disposición de la cubierta, a una dos, tres, cuatro o más aguas, influye lógicamente en la característica de la armadura que debe sostenerla. Frecuentemente las armaduras estructuralmente son celosías planas, aunque existen armaduras de otro tipo que no son celosías.
Todas las armaduras funcionales están conformadas por triángulos, ya que de otra manera la estructura no podría mantenerse en equilibrio, he aquí algunos tipos:
Para calcular las fuerzas involucradas en una armadura es bastante sencillo, y existen 2 métodos: el de nodos y el de secciones. No vamos a ahondar mucho en este tema, pero es importante saber que las armaduras están hechas de barras y pernos. Las características que deben tener éstas son:
-Las barras son lineas rectas
-Están unidas por pernos EN SUS EXTREMOS
Por lo cual están sometidas a fuerzas de tensión o compresión que siguen la dirección de la barra y el sentido según desde el punto en que se analice, lo que facilita mucho los cálculos.
Es así como llegamos a un pequeño proyecto que se realizó para la materia de estática: la maqueta de una grúa construida con palitos de paletas para demostrar la aplicación y resistencia de las armaduras:

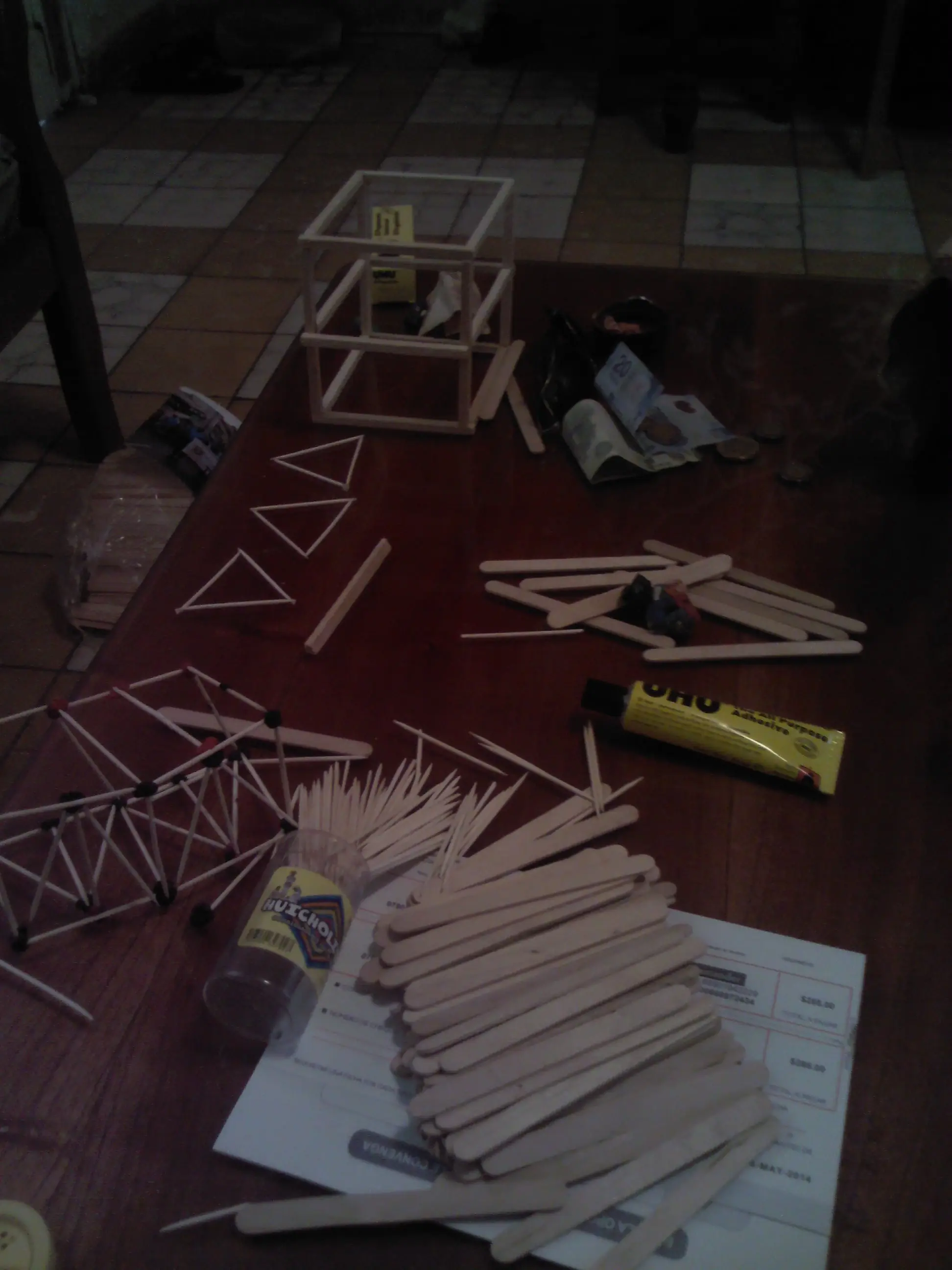

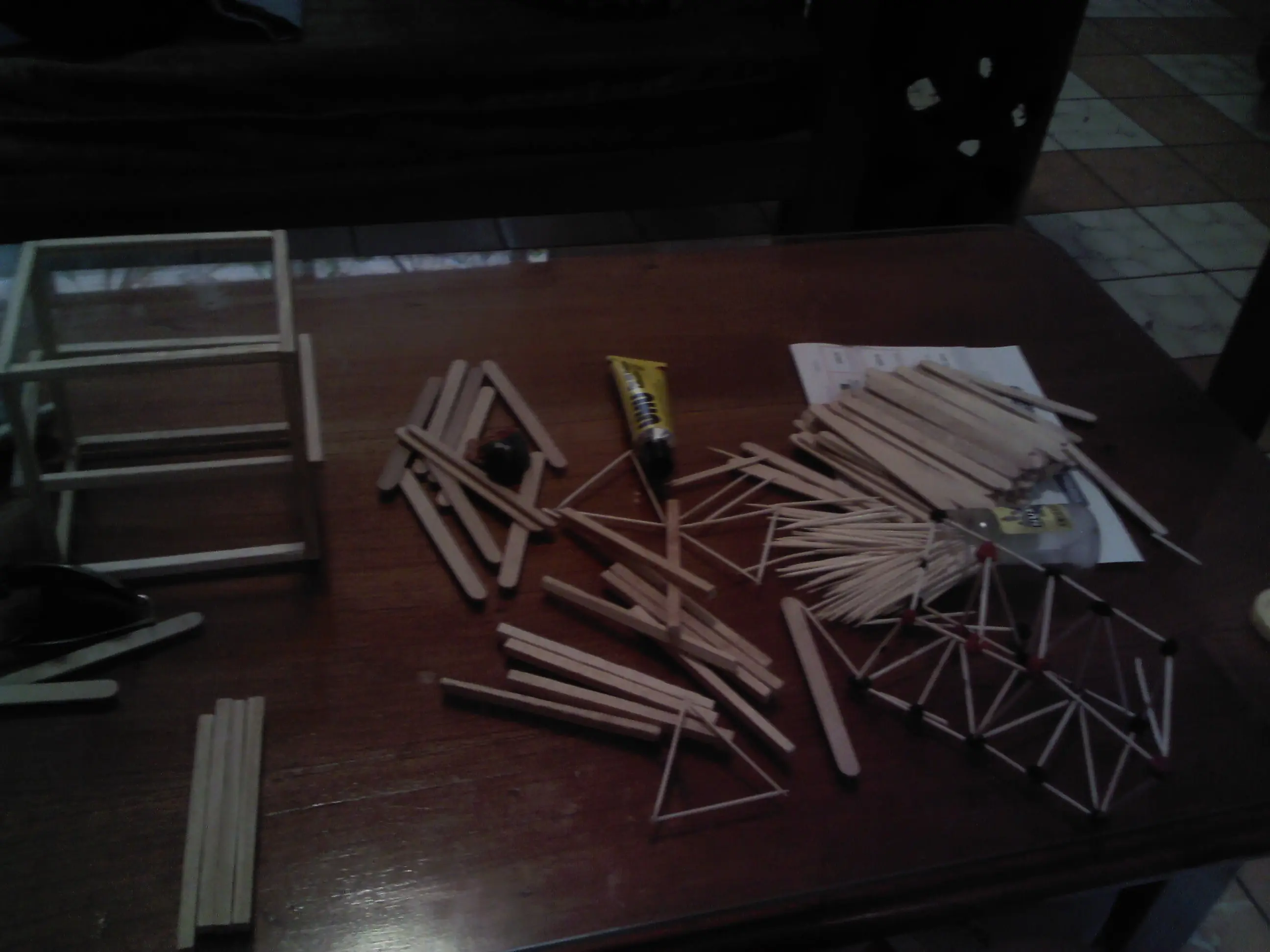

Materiales: pueden variar según la disponibilidad

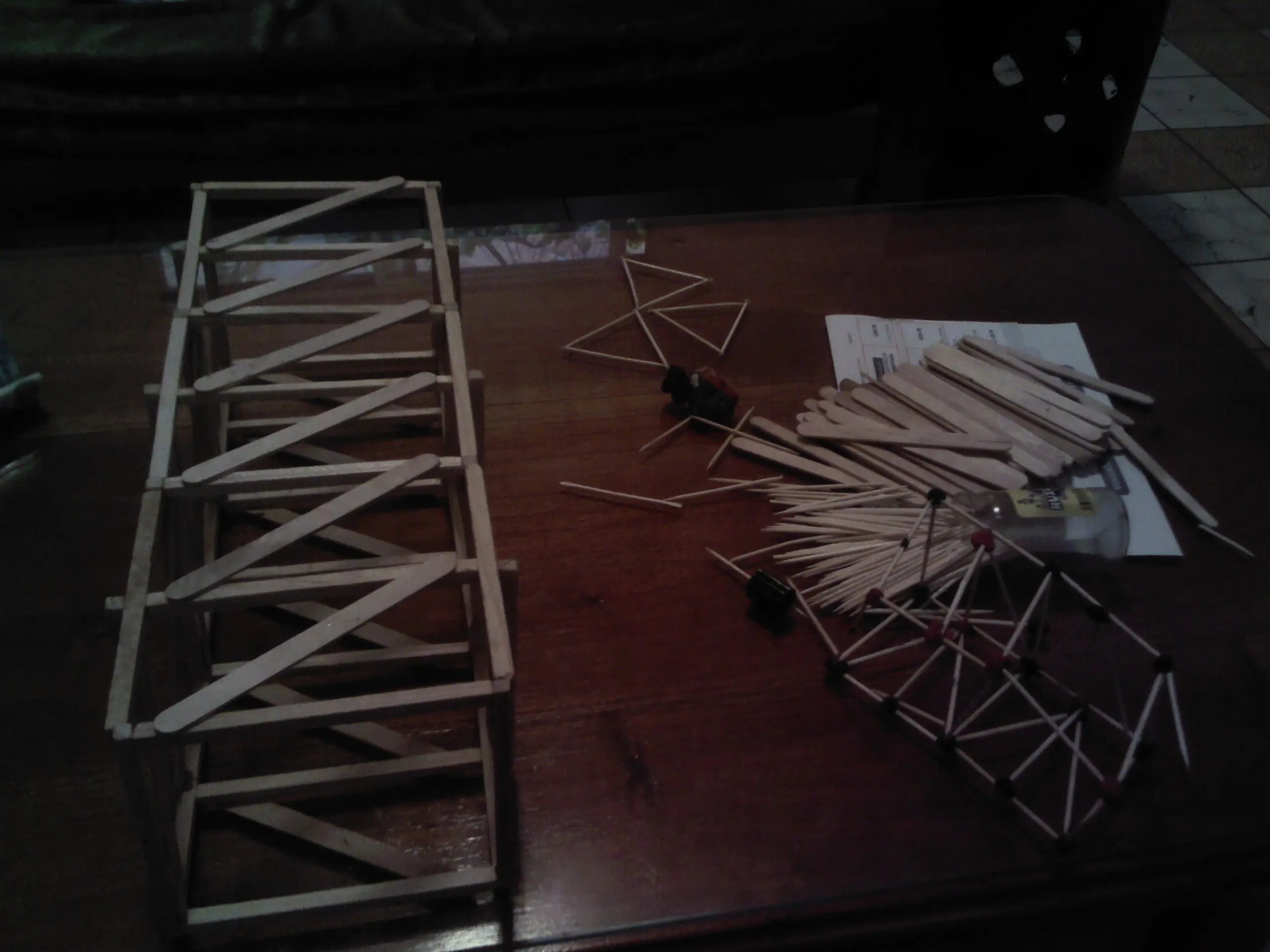

Se comienza construyendo la base con 4 armaduras tipo Pratt.

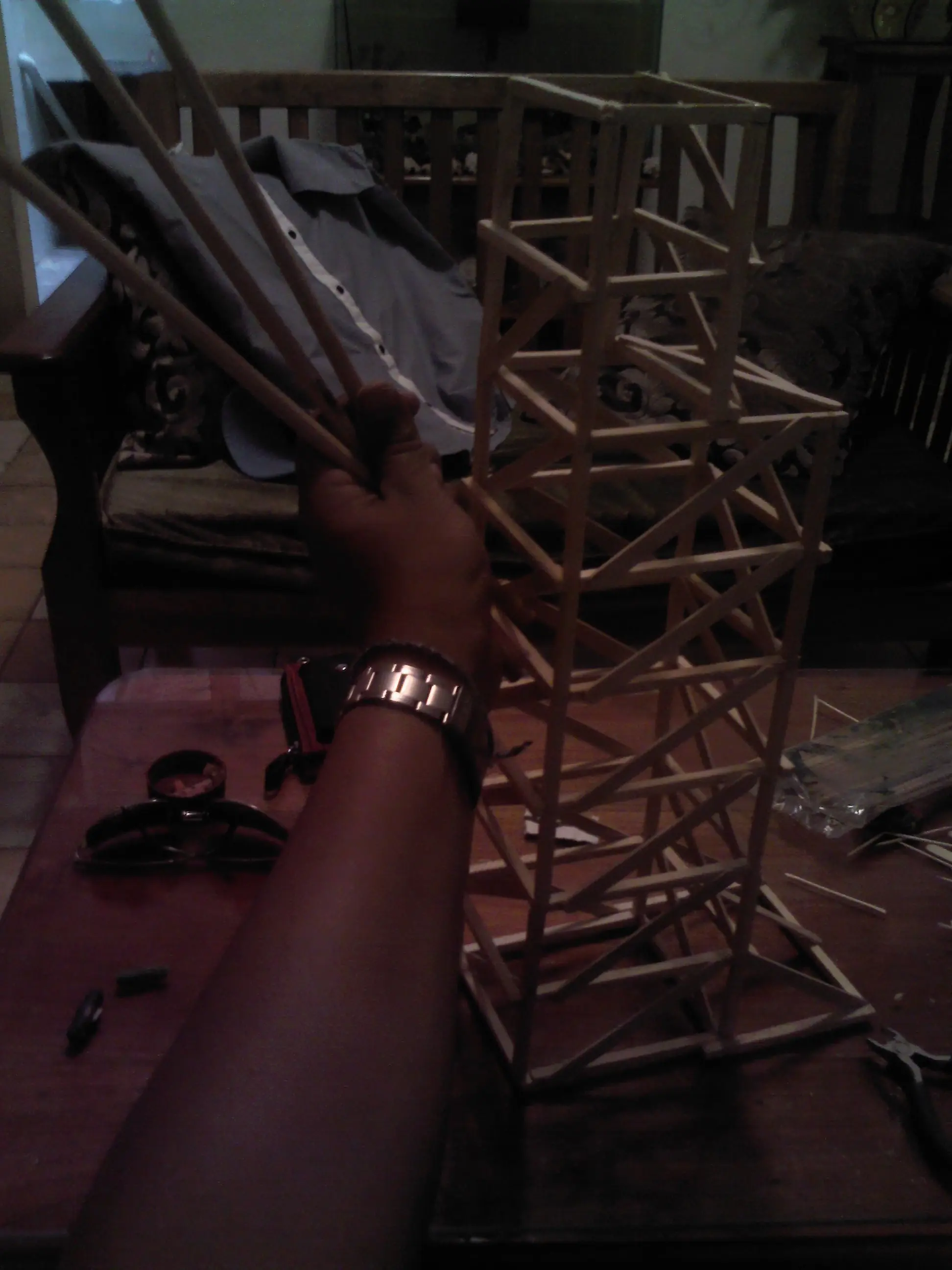

Se continúa construyendo hasta tener 6 eslabones
Se construye el pie con medio eslabón Pratt, y la punta con 2 medios eslabones.

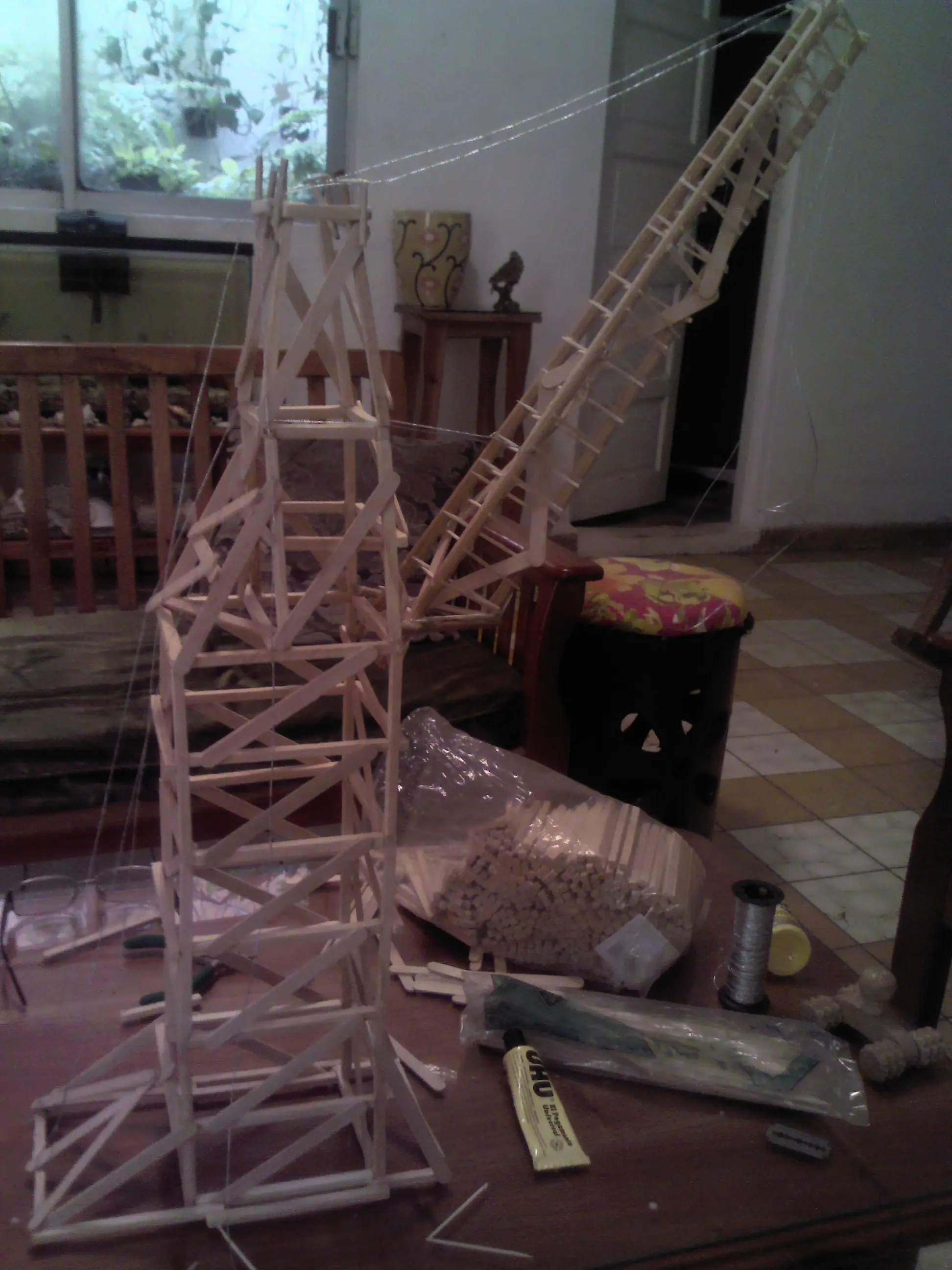

Para el brazo se construye con palitos de paleta, de dientes y 3 varas una armadura tipo basculante

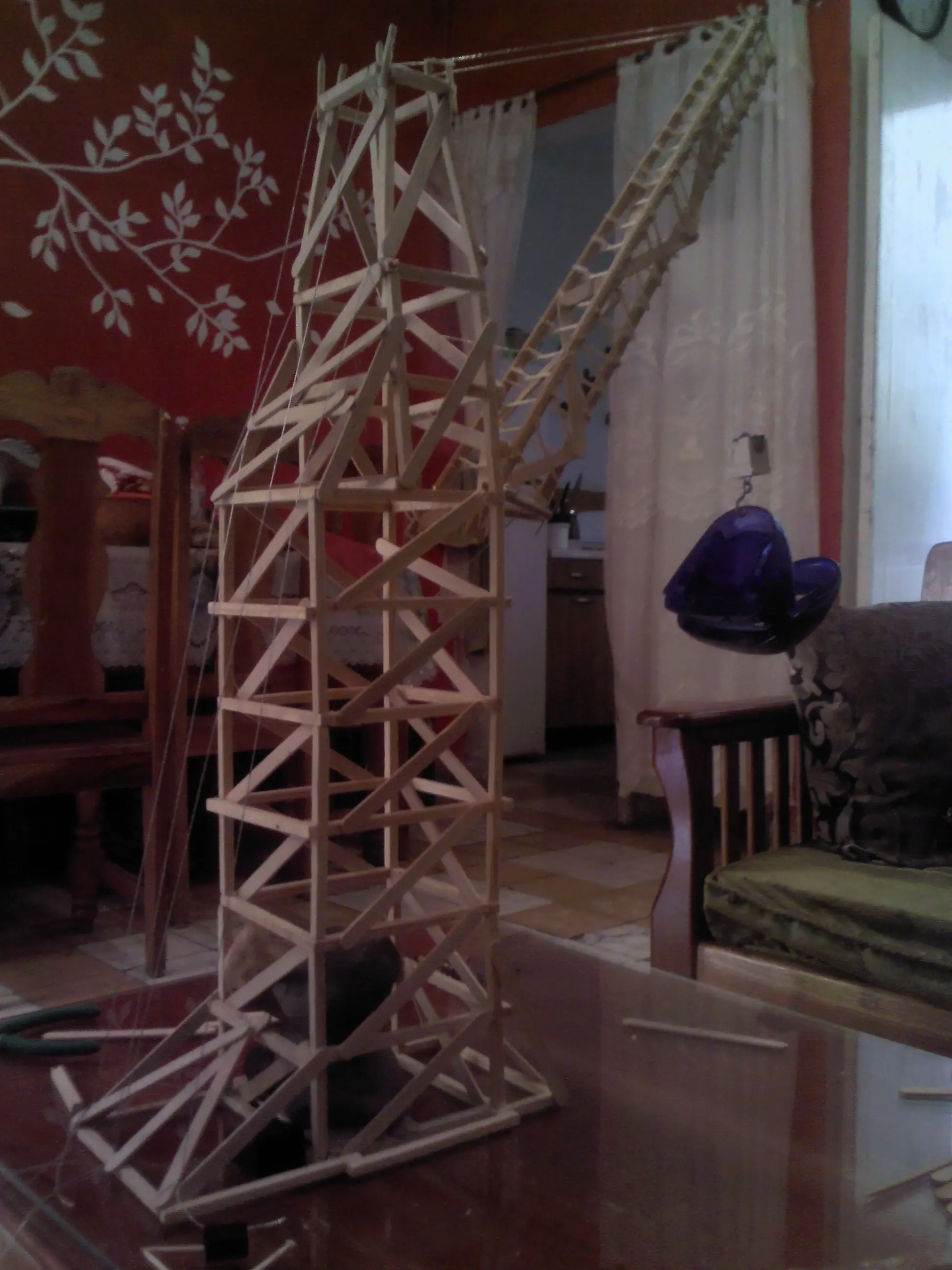

Se agregan los cables, el gancho y piedras como contrapeso, después de introducir las piedras se sella la base

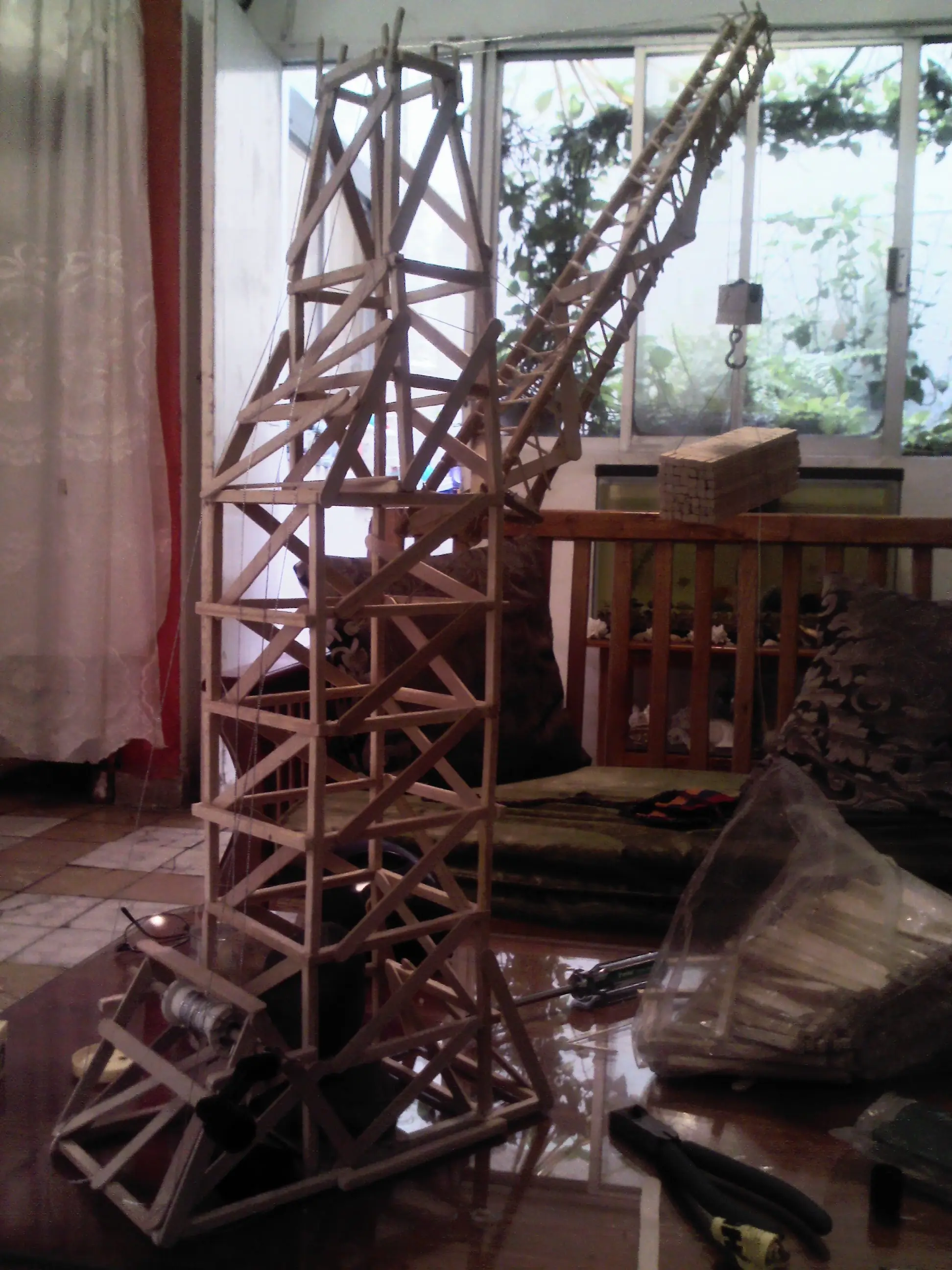

Finalmente se le agrega el sistema para que se levante el gancho utilizando un carrete de hilo y una manivela.
Eso es todo, espero que les haya servido de alguna manera.
