Un diodo es un dispositivo en el que la corriente circula en un solo sentido.
Normalmente esta dividido en dos parte la parte P y la parte N
ahora veamos por que es P y por que es N
esta es la estructura atómica del semiconductor mas utilizado. El silicio tiene 4 electrones así que forma un enlace covalente compartiendo 8 electrones con los demás átomos.
cuando su temperatura es elevada a 300 grados kelvin un electron se suelta y otro electron de la estructura puede ocupar su lugar... se vuelve conductor
a esta estructura se le pueden agregar impurezas con 5 electrones...4 de ellos formaran el enlace covalente y el 5to a una temperatura ambiente quedara desligado del atomo
si distribuimos las impurezas en la estructura podemos aumentar la cantidad de electrones libres en el semiconductor este quedara con el nombre de N ya que tienen cargas negativas sueltas
Resumen nivel 5:El diodo es un dispositivo el cual conduce la corriente en un solo sentido , el lado negativo viene normalmente marcado con una franja gris, la coneccion para que circule corriente es positivo con el lado P y negativo con el lado N que esta marcado por la franja gris
Normalmente esta dividido en dos parte la parte P y la parte N
ahora veamos por que es P y por que es N
N
esta es la estructura atómica del semiconductor mas utilizado. El silicio tiene 4 electrones así que forma un enlace covalente compartiendo 8 electrones con los demás átomos.
cuando su temperatura es elevada a 300 grados kelvin un electron se suelta y otro electron de la estructura puede ocupar su lugar... se vuelve conductor

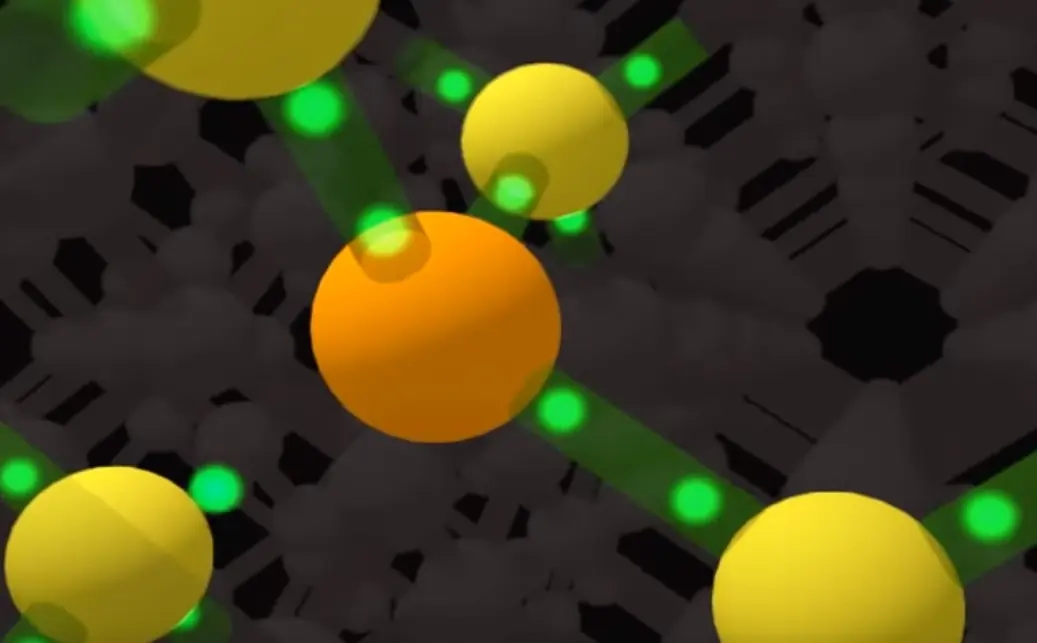

a esta estructura se le pueden agregar impurezas con 5 electrones...4 de ellos formaran el enlace covalente y el 5to a una temperatura ambiente quedara desligado del atomo

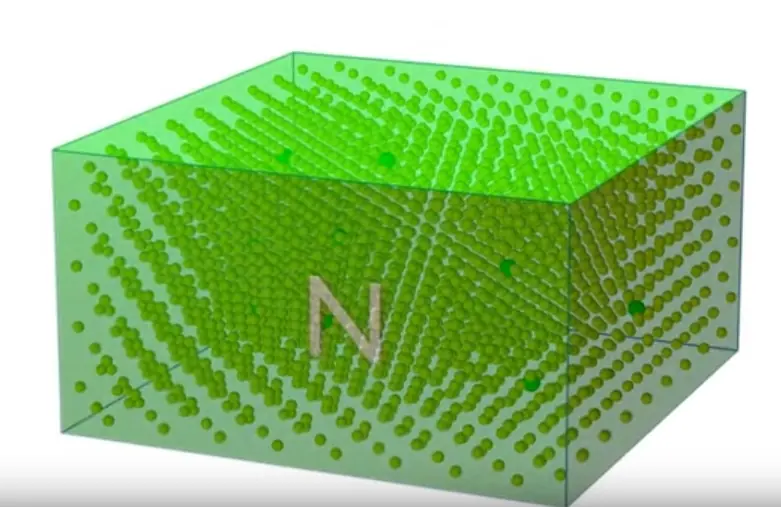

si distribuimos las impurezas en la estructura podemos aumentar la cantidad de electrones libres en el semiconductor este quedara con el nombre de N ya que tienen cargas negativas sueltas
P

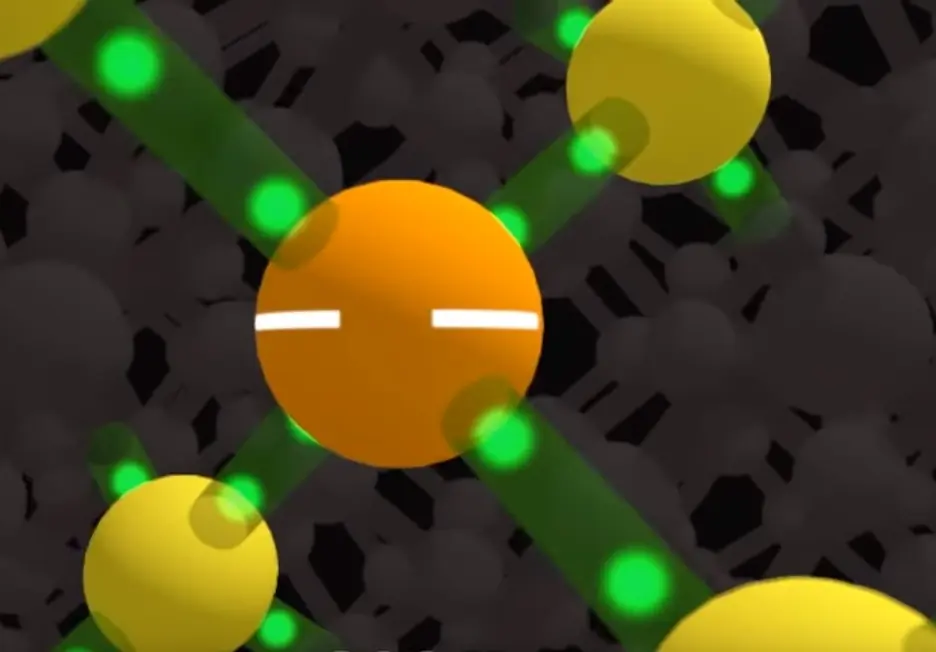

Tambien podemos poner impurezas con 3 electrones de esa forma a temperatura ambiente los electrones del silicio completaran la impureza para tener 4 electrones
este electron queda de forma negativa formando huecos en la estructura

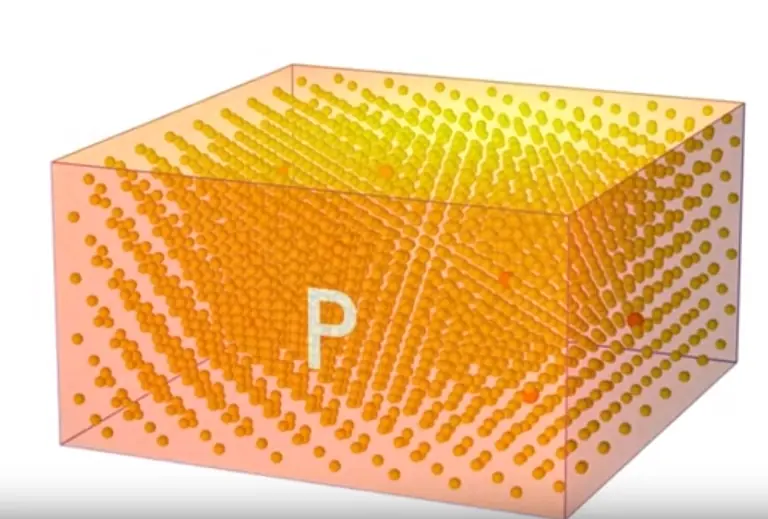

para poder tener mas huecos en el semiconductor se le agregan mas impurezas en la estructura a este semiconductor se les llama P
bien ahora sabemos que es P y N
¿¿ por que conduce la corriente en un sentido??

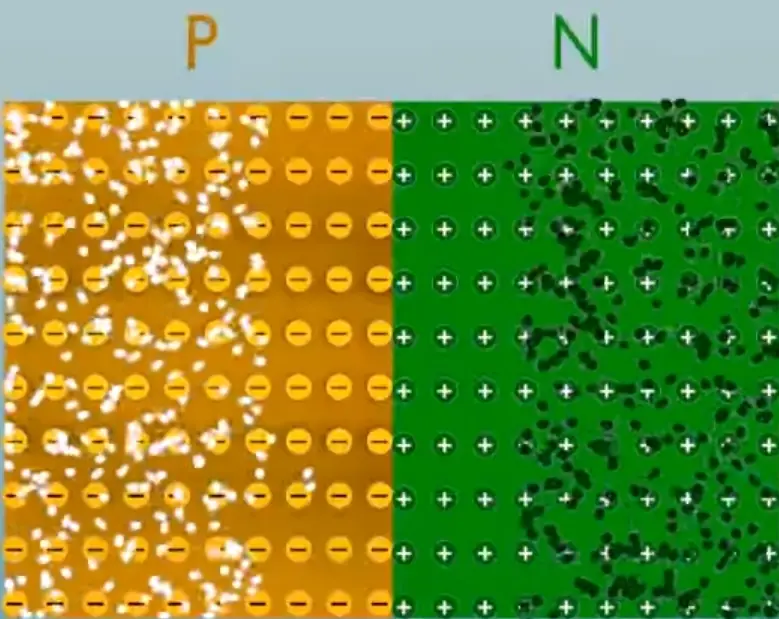

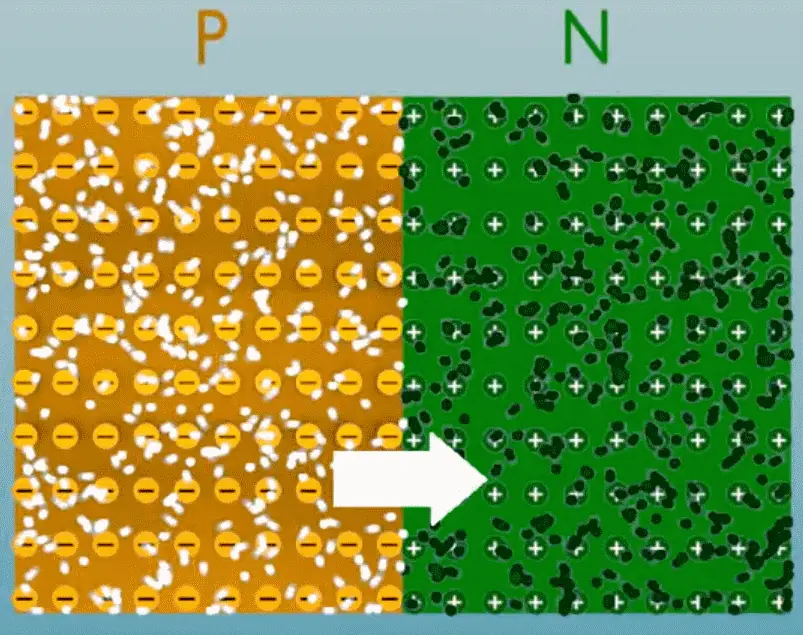

Cuando juntamos P y N tenemos una zona en el medio en el que los electrones del lado N se van al lado P que tiene huecos
Se crea una zona neutra en el diodo con un campo magnético débil que los separa

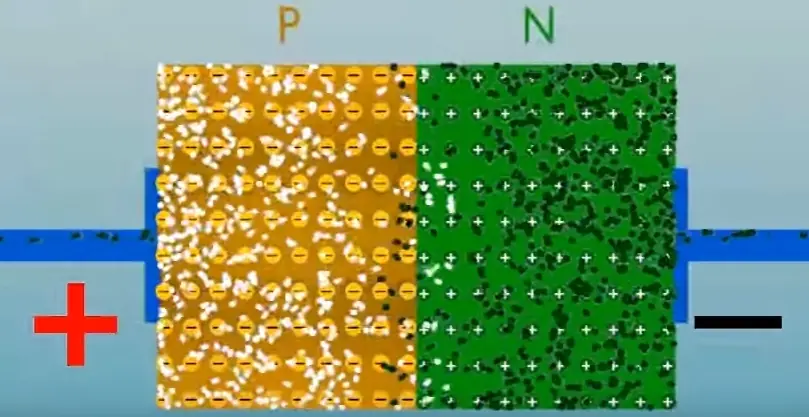

Cuando los electrones de una batería llegan al lado N al ser cargas iguales empuja a los electrones hacia el centro pasa algo parecido en la parte positiva así el espacio neutro del centro se pasan los electrones de un lado a otro y cada uno sigue su recorrido

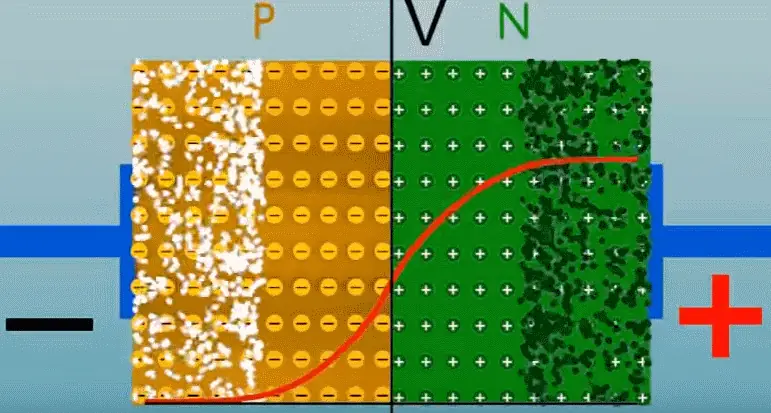

Ahora cuando se invierte la polaridad y el positivo se encuentra con el lado N al ser cargas distintas se atraen haciendo agrandando el espacio neutro en el centro en el cual no circulan electrones
El lado N normalmente viene marcado con una franja gris
Resumen nivel 5:El diodo es un dispositivo el cual conduce la corriente en un solo sentido , el lado negativo viene normalmente marcado con una franja gris, la coneccion para que circule corriente es positivo con el lado P y negativo con el lado N que esta marcado por la franja gris
