Parte 4: Aplicación de enlaces inalámbricos
Como les mencioné en la tercera parte, actualmente cuando se requiere diseñar un enlace inalámbrico, tanto el map survey como el path survey pueden ser realizados con ayuda de la tecnología.

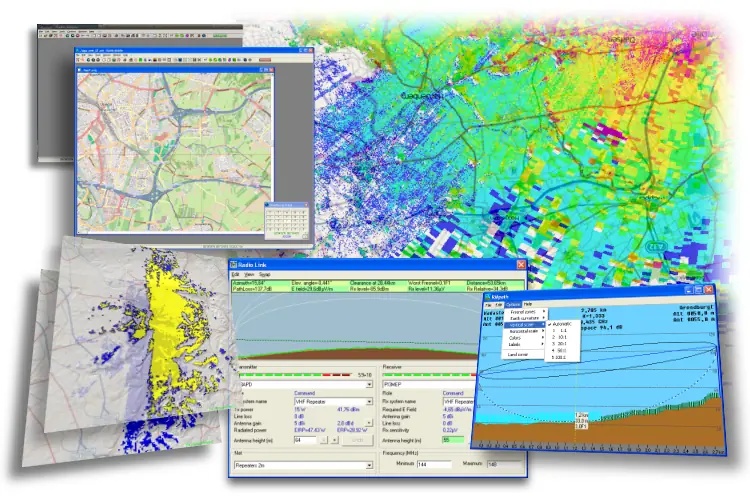

Las herramientas que utilicé son: google earth y Radio Mobile
Las herramientas que utilicé son: google earth y Radio Mobile
Luego de elegir el sitio, lo primero que se debe verificar es que exista una superficie disponible de por lo menos 10 metros cuadrados para la instalación de los equipos, y que exista una trayectoria directa desde los puntos del enlace (con esto aseguramos la disponibilidad de la zona de Fresnel y evitamos usar repetidores en el enlace inalámbrico).

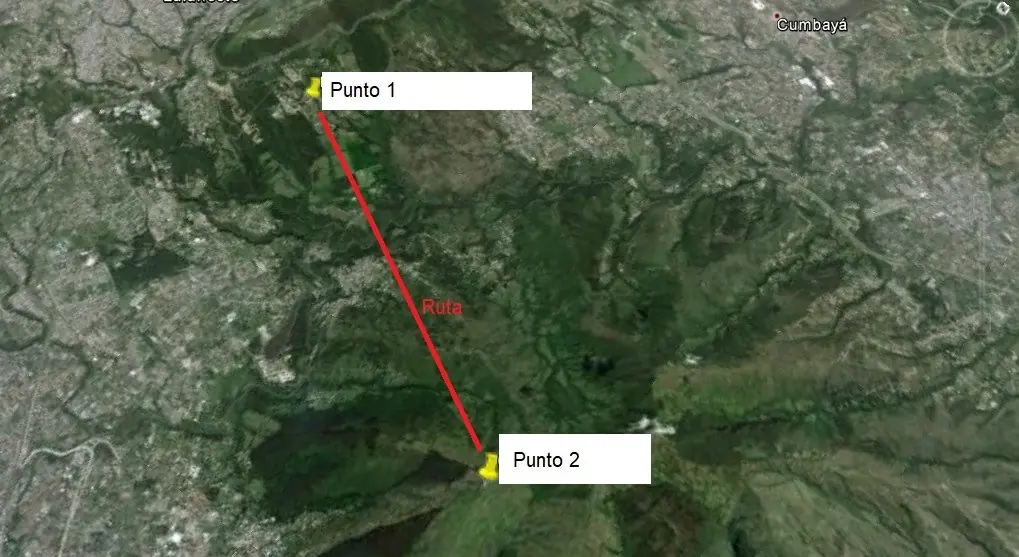

Para este ejemplo utilicé la ubicación de 2 lugares que se encuentran frente a frente, cada uno sobre una montaña.
Para este ejemplo utilicé la ubicación de 2 lugares que se encuentran frente a frente, cada uno sobre una montaña.
A partir de esto obtenemos 3 coordenadas que luego serán de utilidad con el software Radio Mobile:
- Coordenadas de la ciudad:0° 15S, 78°35º
- Coordenadas del punto 1: 0°14'41.07"S , 78°28'8.73"O
- Coordenadas del punto 2: 0°16'13.57"S , 78°25'38.54"O

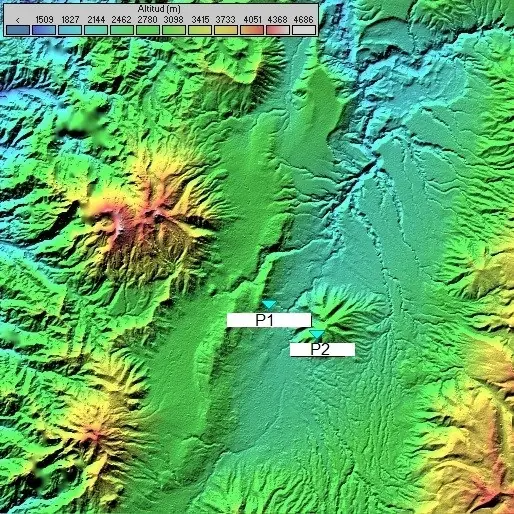

Con esas coordenadas, el software Radio Mobile nos permite conocer la altura de los puntos de interés. Para mi caso particular, la altura del punto 1 es 2609.4m y la del punto 2 es 3074m.
Ahora basta con ingresar los parámetros de la red. Si utilizan la aplicación de escritorio de Radio Mobile, la información se ingresa en las propiedades de redes; si utilizan la herramienta online, basta con completar la plantilla donde se encuentran lolos parámetros. Para mi diseño utilicé los siguientes datos:
Como solamente se trata de un ejemplo, los valores de refractividad de la superficie, conductividad y permitividad relativa del suelo pueden ser los que vienen por defecto.
- Rango de frecuencias: 5.2-5.5GHz (es decir, estamos dentro del rango SHF de lo que les expliqué en la segunda parte)
- Clima: ecuatorial
- Modo estadístico: intento
- Polarización: vertical
- Topología de la red: tipo estrella, maestro/esclavo
- El receptor de la señal es una antena tipo Yagi con altura de 5m instalada sobre el punto 2.
- La señal se transmite a través de una antena tipo Yagi con altura de 10m.
Como solamente se trata de un ejemplo, los valores de refractividad de la superficie, conductividad y permitividad relativa del suelo pueden ser los que vienen por defecto.

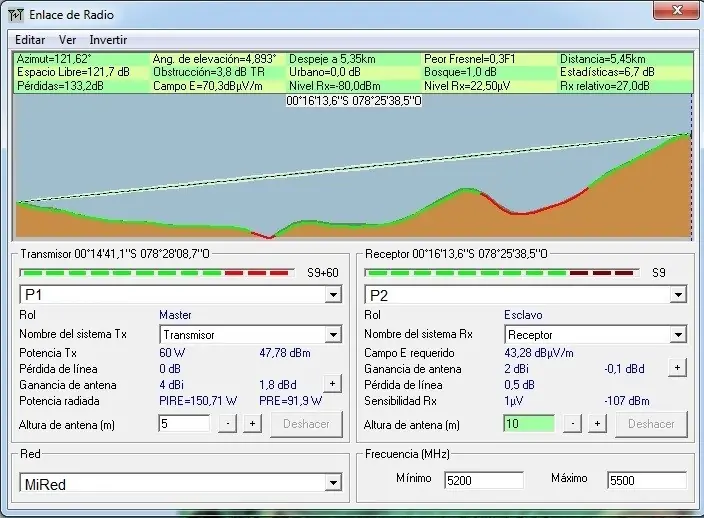

El resultado es una simulación del enlace que nos permite conocer la distancia en línea recta entre los puntos, ángulo de elevación, variación de altura, modo de propagación de línea de vista, frecuencia promedio, espacio libre, obstrucciones, espacio de bosques,
pérdida de propagación total, ganancia del sistema en ambos sentidos, entre otros.
pérdida de propagación total, ganancia del sistema en ambos sentidos, entre otros.
Eso fue todo por hoy, gracias por pasar.
