Un amplificador consiste en incrementar además del voltaje también la corriente por lo consiguiente implica una amplificación del nivel de potencia según los conceptos básicos de electrónica y bla bla bla.
Este siguiente diseño consiste en un amplificador en el que se utilicen solamente transistores en diferentes configuraciones a fin de darle ganancia a una señal de línea proveniente de algún equipo tal como: discman, reproductor MP3, etc. y poder reproducirla en una bocina.
Se utilizan para la implementación transistores bipolares de juntura (TBJ) en la cual amplificamos el nivel de voltaje de la señal de entrada y al final tenemos transistores de potencia para dar la mayor ganancia a la corriente de la primera etapa en una configuración simetría complementario.
Las etapas utilizan acoplamiento directo de una etapa a otra, utilizando al principio una configuración de emisor común.

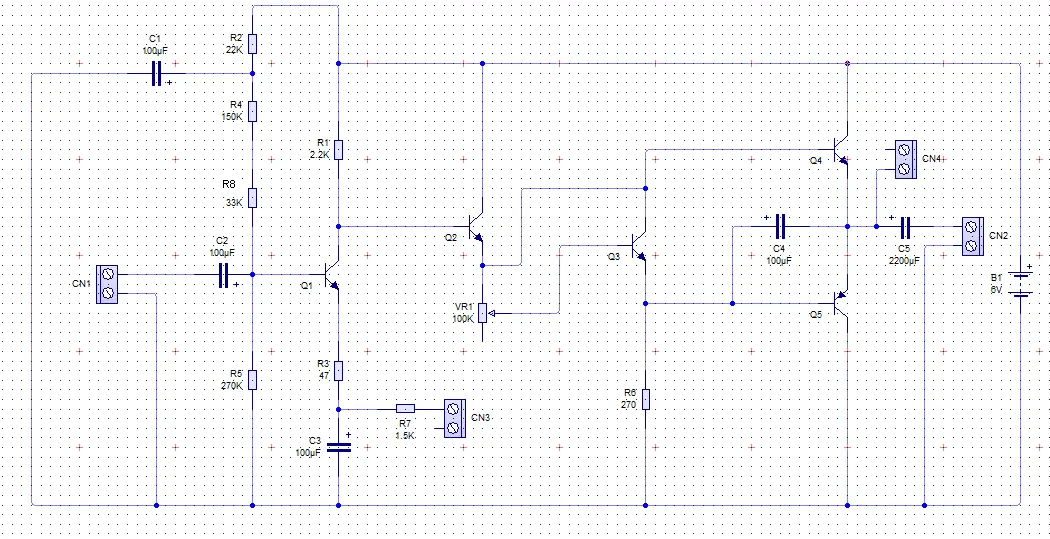

Diagrama sugerido:
Para este proyecto utilizaremos el siguiente material:
R1 Resistencia de carbón, de 1/2 Watt, al 5%. Modelo: 2.2K Ohms
R2 Resistencia de carbón, de 1/2 Watt, al 5%. Modelo: 22K Ohms
R3 Resistencia de carbón, de 1/2 Watt, al 5%. Modelo: 47K Ohms
R4 Resistencia de carbón, de 1/2 Watt, al 5%. Modelo: 150K Ohms
R5 Resistencia de carbón, de 1/2 Watt, al 5%. Modelo: 270K Ohms
R6 Resistencia de carbón, de 1/2 Watt, al 5%. Modelo: 270 Ohms
R7 Resistencia de carbón, de 1/2 Watt, al 5%. Modelo: 1.5K Ohms
R8 Resistencia de carbón, de 1/2 Watt, al 5%. Modelo: 33K Ohms
C1, C2, C3, C4: 100 µF (E100-25R)
C5: 2200 µF (E2200-25R)
VR1: Potenciómetro miniatura sin switch, de 100 KOhms: 101-100K
Q1, Q3: 2N2222A
Q2: BC558B
Q4: MTP2955T
Q5: MJE3055T
4 Terminal chica con 2 tornillos, para circuito impreso: TRT-02
Disipadores: TO-220
Jack de audio monoaural (250-530)
Funcionamiento
Al consiste en conectar un reproductor de audio con salida de línea (RCA o 3.5mm) hacia la entrada del amplificador, a la salida se debe conectar una bocina de 8 ohms para reproducir el audio enviado al amplificador de transistores en sus diferentes etapas. Cabe señalar que el ajuste de volumen lo realizaremos por medio del mismo dispositivo que estemos conectando, aunque el usuario puede diseñar un divisor de tensión a la entrada del amplificador tomando en cuenta la impedancia de entrada del mismo para que éste funcione correctamente.

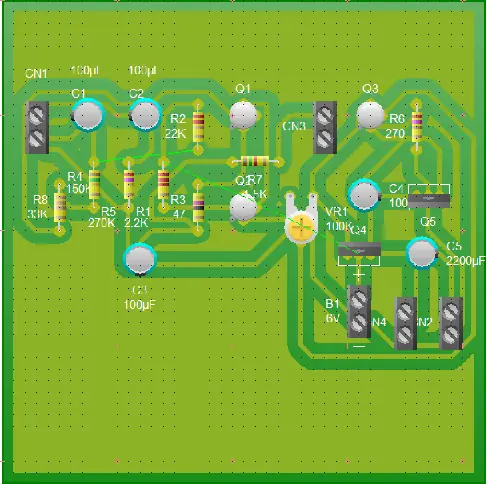

Circuito PBC sugerido:

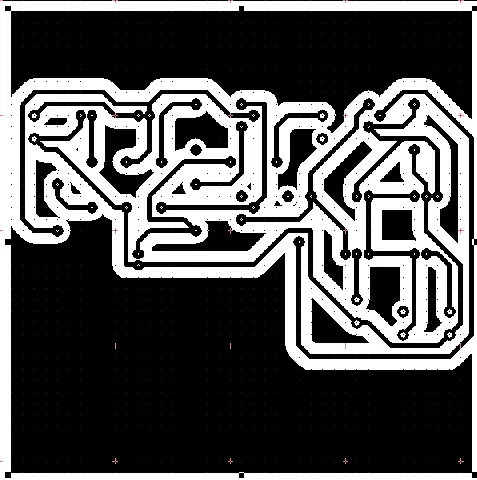

Circuito impreso sugerido:
Nota: La terminal CN3 va unida por medio de un alambre con la terminal CN4, si no encuentran los transistores 2N2222A es balido utilizar su remplazo BC548
