Tarjetas Gráficas:Guia básica:Como cambiarla

Hola amigos, os voy a dejar un post en el que os voy a dejar cosas que teneis que tener en cuenta, a la hora de comprar una tarjeta grafica:

AMD o Nvidia: ¿Cual elegir?

Conexiones VGA, DVI, HDMI, DisplayPort...
Memoria de video ¿Mientras mas, mejor?
Puerto PCI-Express y tomas de energia.
Que fuente necesito para mi tarjeta gráfica?
CrossFire y SLi, ¿Que debo saber?
¿Extras?...
Tarjetas Gráficas portátiles... Que debo saber?
Rendimiento de Graficas portatiles.

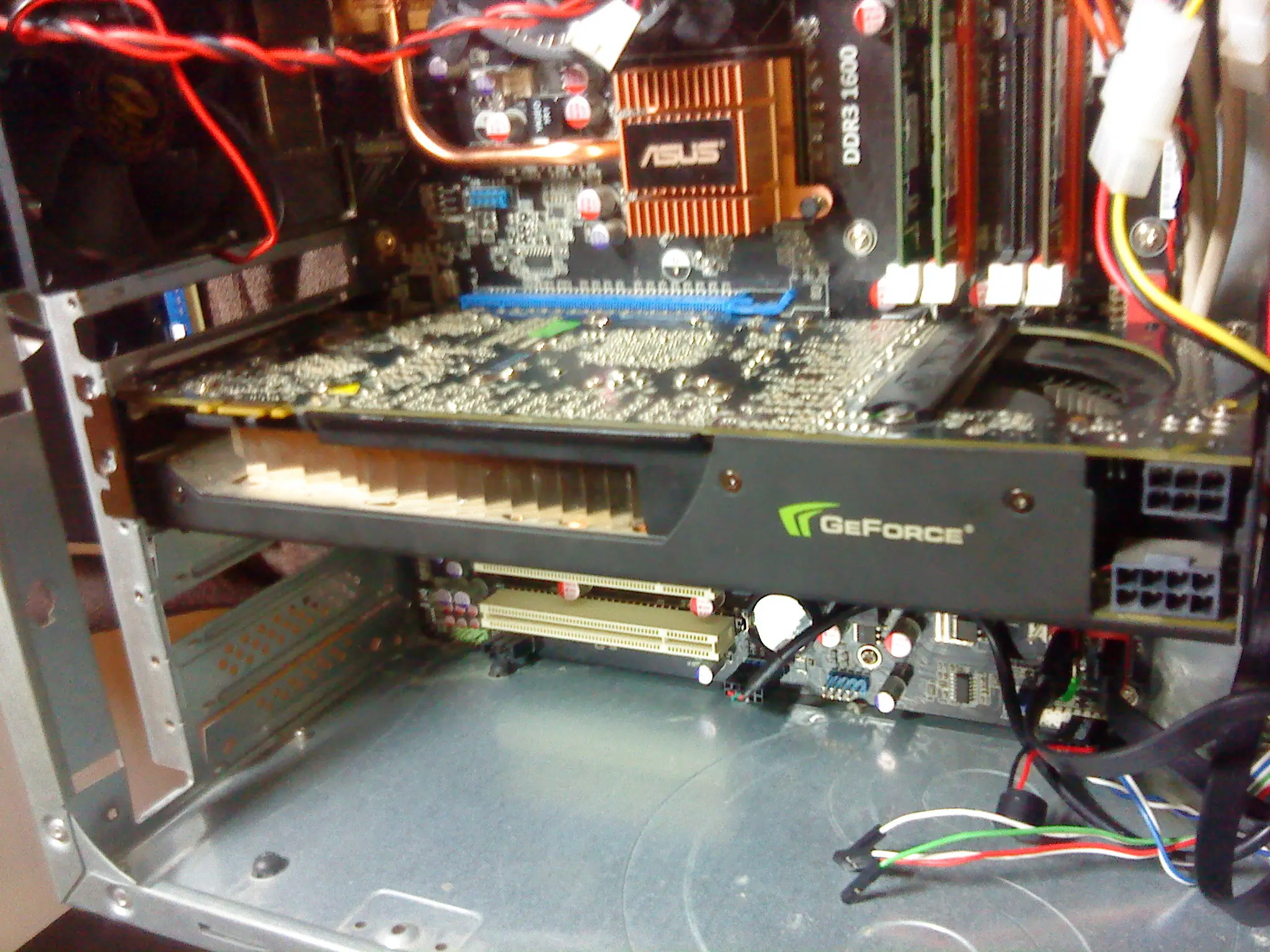

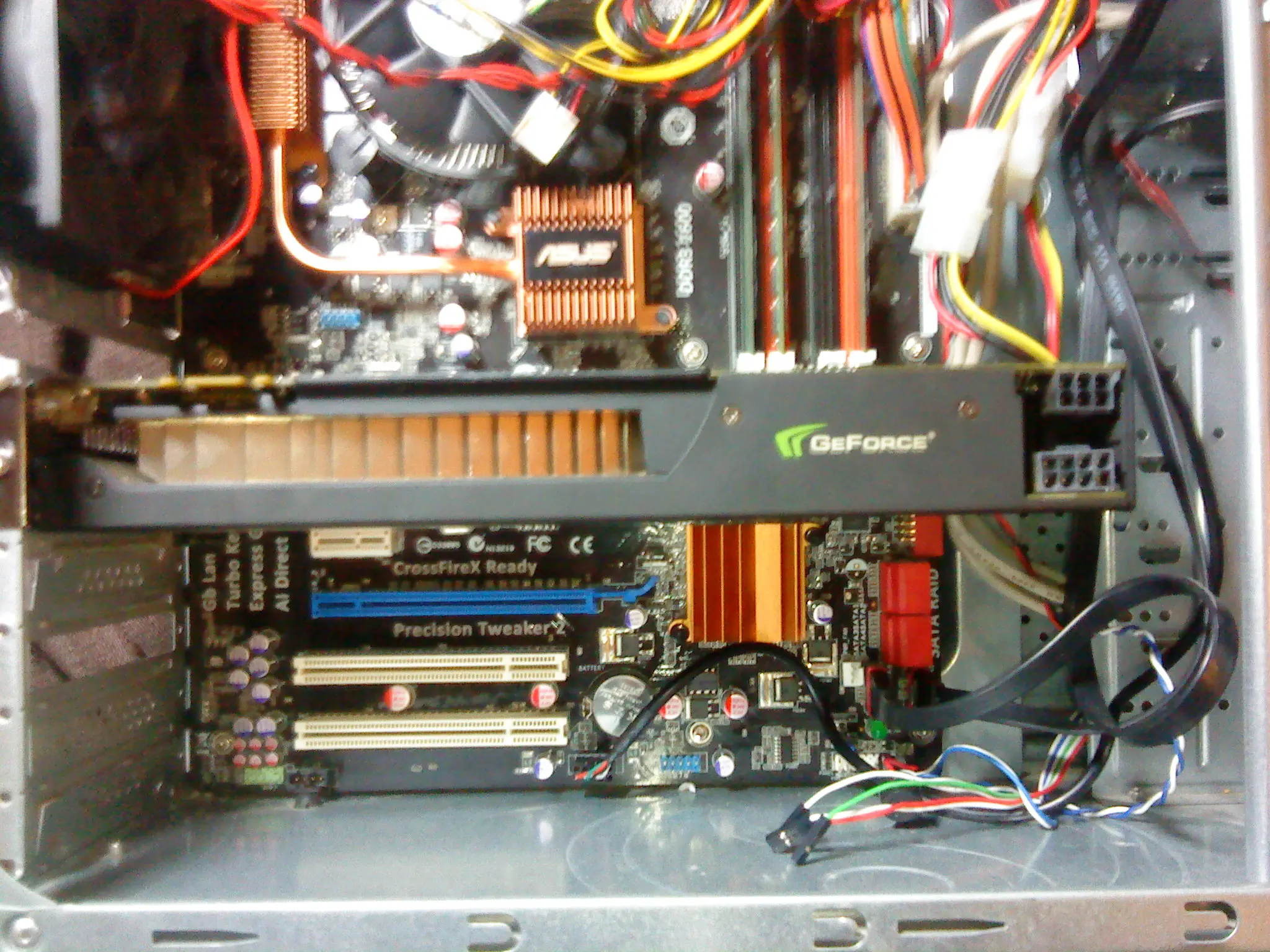

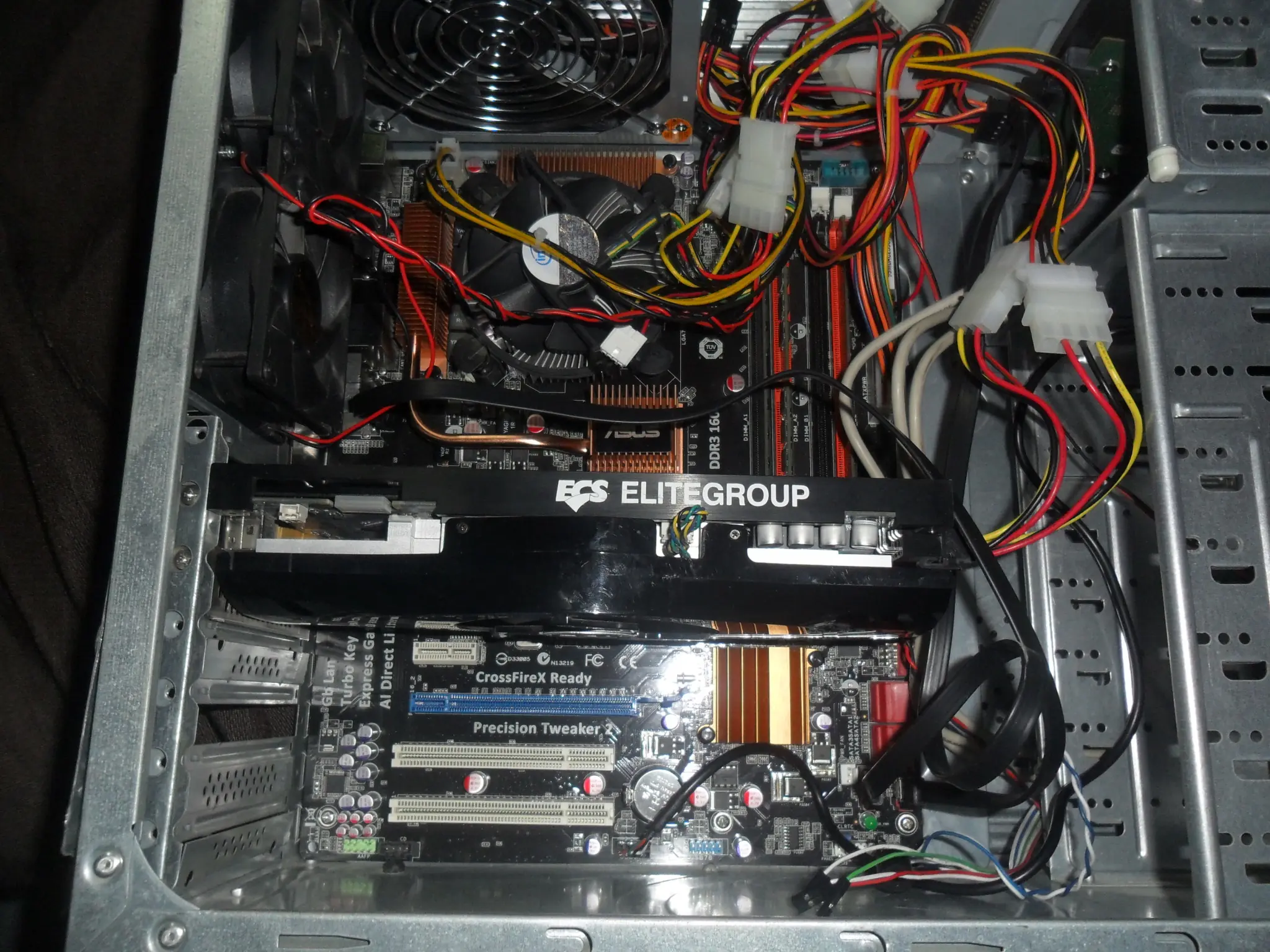

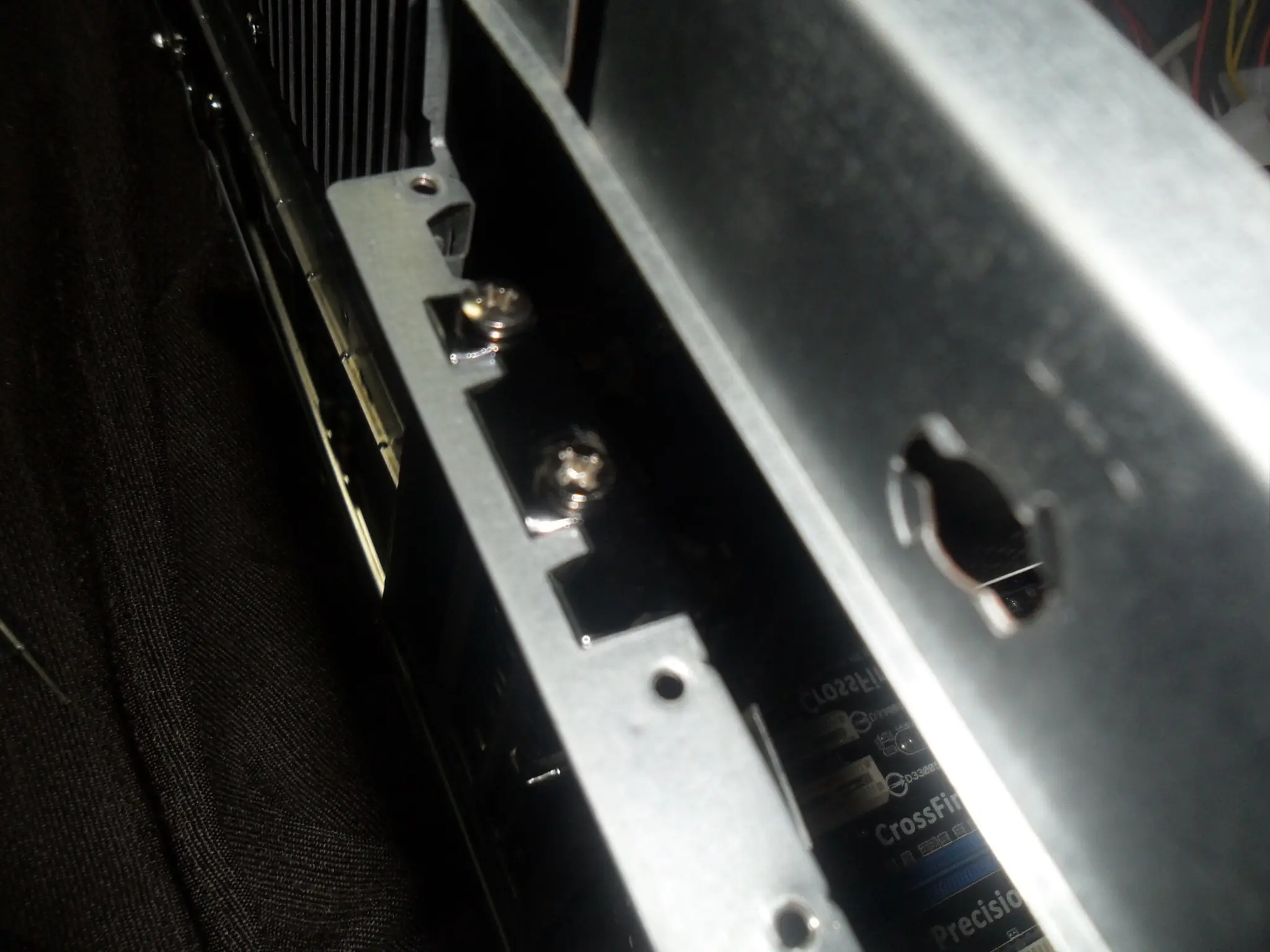

Como montar una grafica PCI-Express?
Regular la temperatura de tu tarjeta grafica, ¡Cuidala!
Guia de compras.

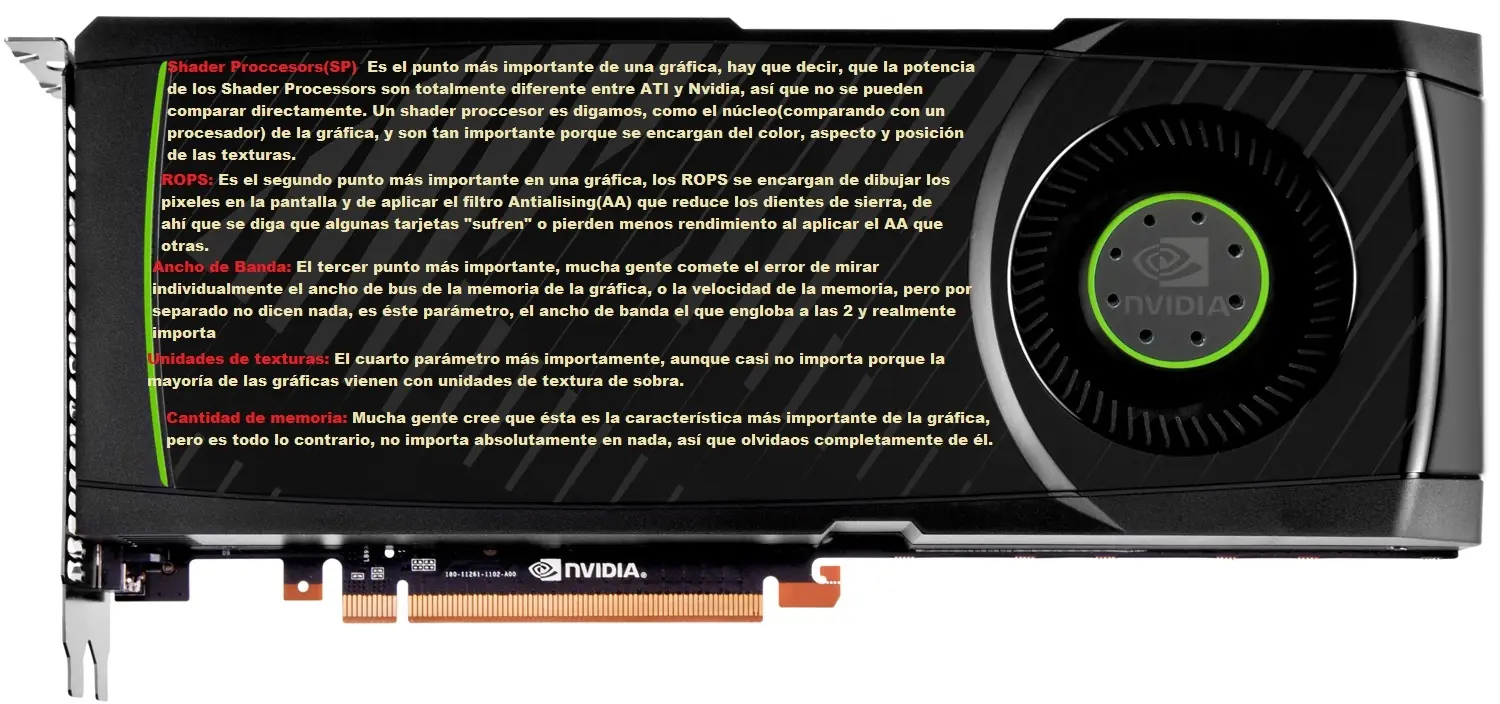

Guia básica sobre Tarjetas Gráficas

Primero que nada tienes que tener en cuenta a que resolucion vamos a jugar, ya que no es lo mismo jugar a una resolucion moderada (1280x1024 o 1280x720) que a resoluciones elevadas (1920x1080 o mas). Esto influye mucho, ya que para jugar exactamente igual a 1080p que a 720p necesitamos una grafica mas o menos tres veces mas potente.
Lo segundo es el equipo en el que la vamos a montar, ya que tienes que tener en cuenta tu PC como un todo, desde el procesador hasta la Ram y la fuente de poder.
Por ejemplo, si tienes un Core 2 Duo y no piensas actualizar en mucho tiempo, no haces nada con meter una grafica de gama alta porque no se va a aprovechar, debido a que el resto del PC la limitara, es decir te aria el famoso cuello de botella , que mas adelante explico.

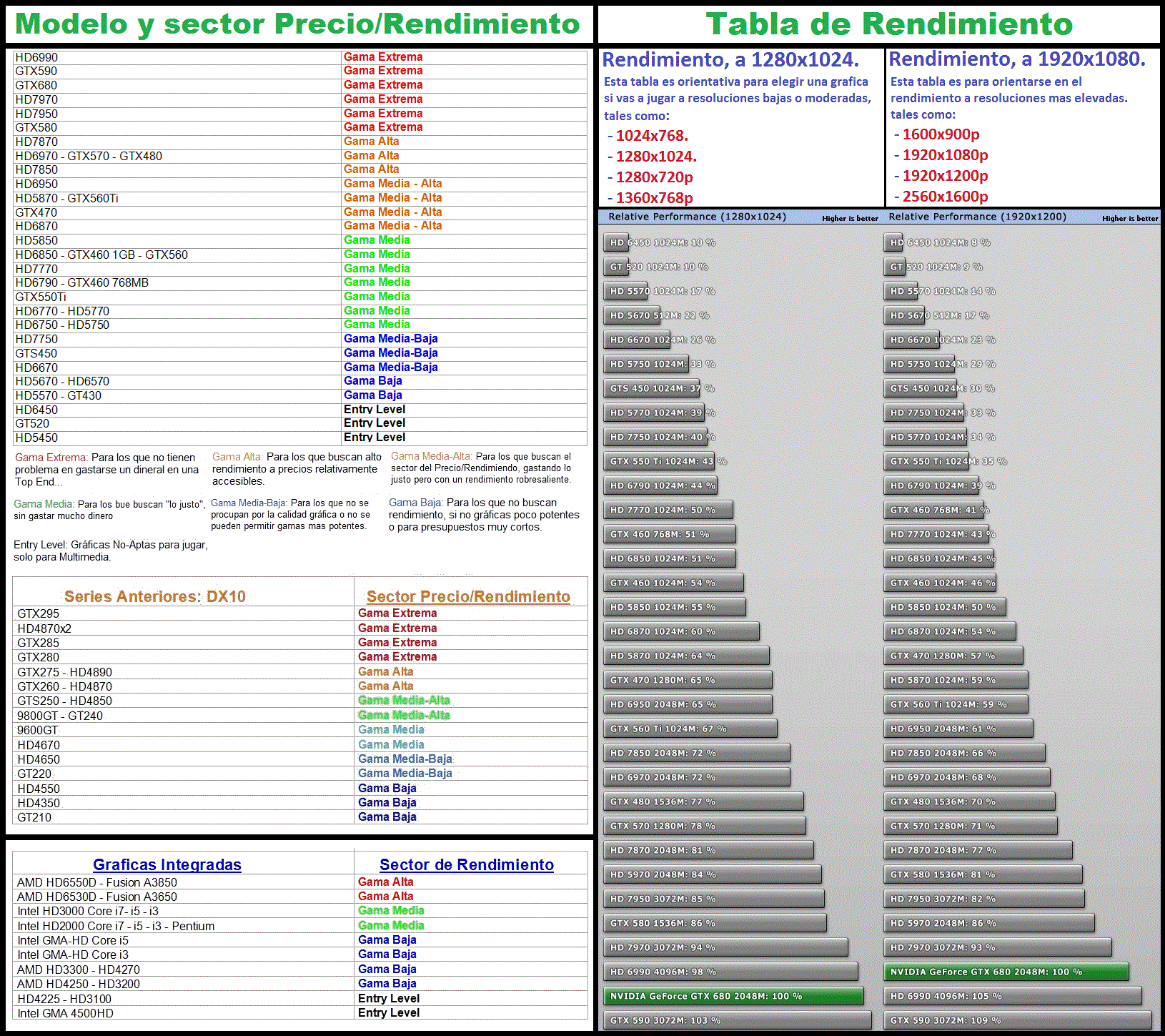

Una tabla donde aparecen ordenadas por gama y rendimiento:

AMD o Nvidia: ¿Cual elegir?

La discusion entre que marca es mejor esta desde cuando habian unas cuantas (ya desaparecidas, compradas, o dedicadas a otra cosa) como 3DFX, Matrox o VIA.

Lo unico que debes saber es que la marca a la hora de comprar una nueva Tarjeta Grafica importa lo que un pimiento a la estacion espacial internacional.

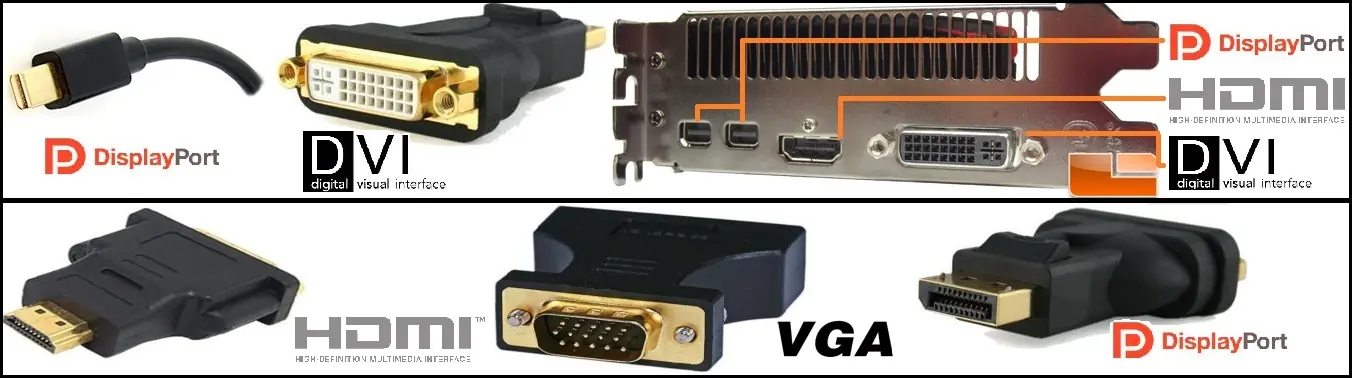

Conexiones VGA, DVI, HDMI, DisplayPort...

Actualmente hay varios estandares en lo que a conectores se refiere, mas de los necesarios, incluido alguno que pasa sin pena ni gloria, como el DisplayPort, que "murio" (o mejor dicho, cada vez se ve menos) sin darse cuenta en favor de su version mejorada, el MiniDisplayPort.


VGA: Llamado Video-Graphic-Array, es el mas antiguo, analogo, normalmente de color azul y posee 16 pines. A dia de hoy se le ve poco en productos nuevos, aunque es omnipresente, tardara mucho en dejar de usarse.

DVI: Llamado Digital-Visual-Interface, tiene ya sus años, es digital, normalmente blanco, de entre 23 y 29 pines, dependiendo si es DualLink o SingleLink... Actualmente esta totalmente activo como estandar. Su presencia mas fuerte es en PC.

HDMI: Por sus siglas, High-Definition Multimedia Interface, tiene pocos años y es un estandar tan activo como el DVI. Posee 19 pines, es digital, con mayor calidad que el DVI, tambien puede transmitir Audio. Su presencia mas fuerte esta en Consolas, Centros Multimedia y TVs.

DisplayPort: Nuevo estandar digital, sucesor del HDMI. Tuvo una fuerte presencia, antes de ser, entre comillas, reemplazado por el MiniDisplayPort.

MiniDisplayPort: Diseño de Apple del DisplayPort, pero reducido en tamaño y con otras mejoras. Rapidamente reemplazo a su version de mayor tamaño, convirtiendose ahora en un estandar con claras intenciones de sacar al HDMI y al DVI de combate.

Memoria de vídeo ¿Mientras más, mejor?

La mayor mentira en la historia de las tarjetas graficas, mientras mas vRam, mejor... La cantidad de vRam va ligada a muchos factores, pero mas no es necesariamente mejor, una GT520 o HD6450 con 4GB son tan "mierdas" como sus versiones de 512MB. Es en grafias de gama alta (tipo HD6950 1GB vs 2GB) en donde veras una diferencia a largo plazo, cuando los juegos vayan a usar mas memoria, o para jugar a resoluciones muy altas (como 2560x1600p).


Puerto PCI-Express y tomas de energía.

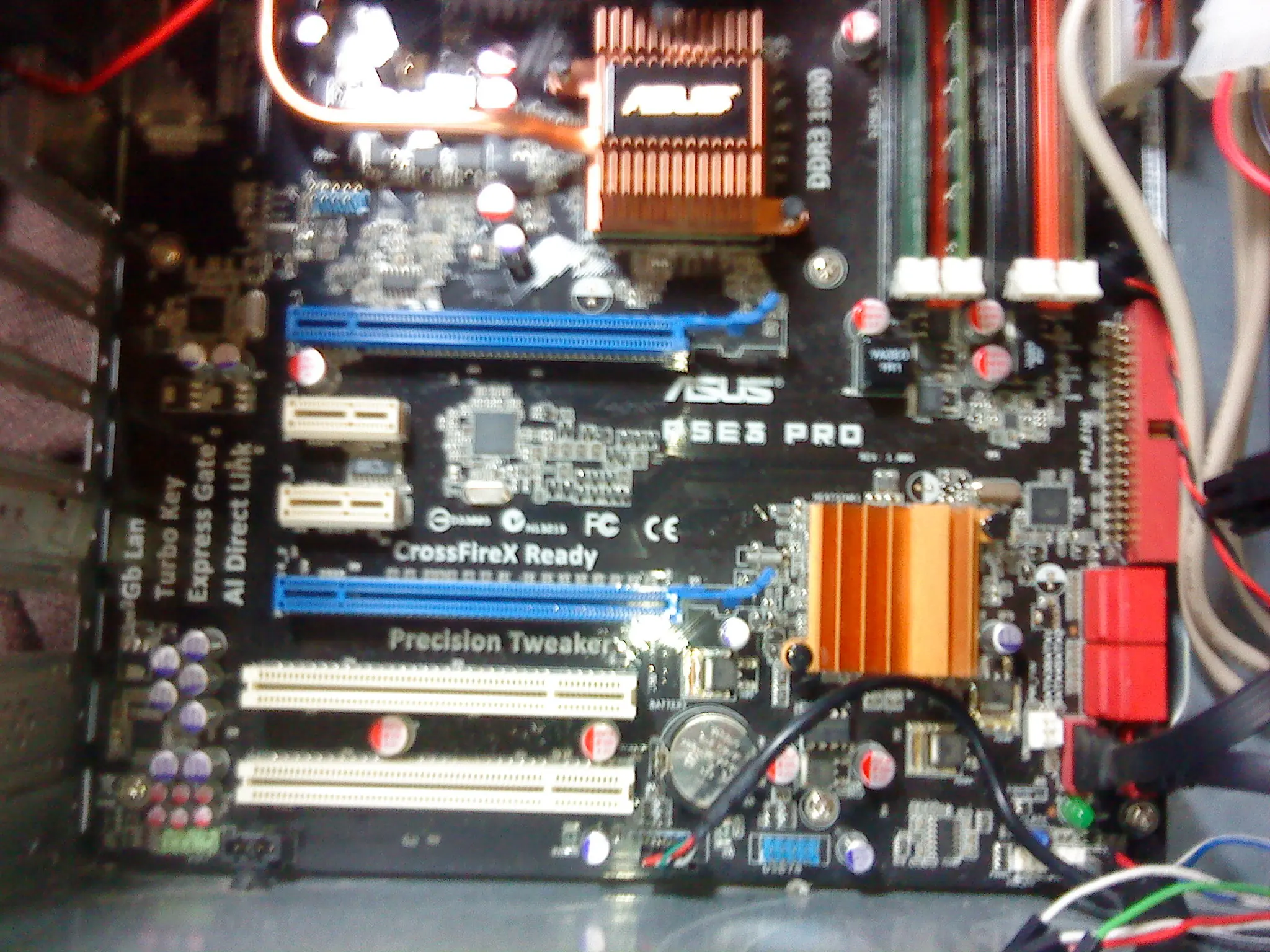

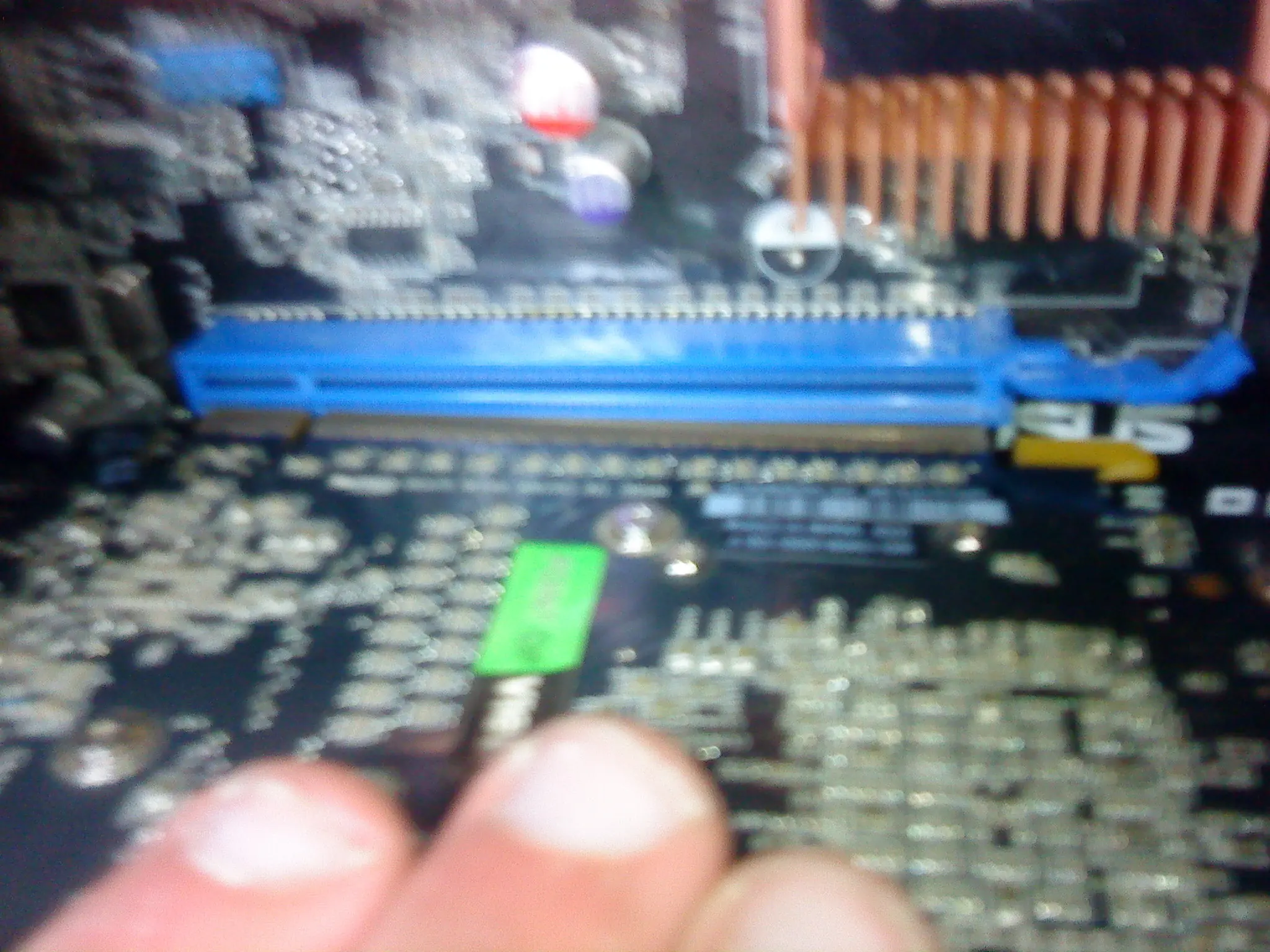

PCI-Express: Puerto que va en la Tarjeta Madre en donde conectas principalmente la Tarjeta Gráfica. Existen varias versiones, (1.0, 1.0a, 1.1 y 2.0) pero eso no importa, todos son compatibles entre si. Sus velocidades van desde 1x hasta 16x (X = Numero de Canales).

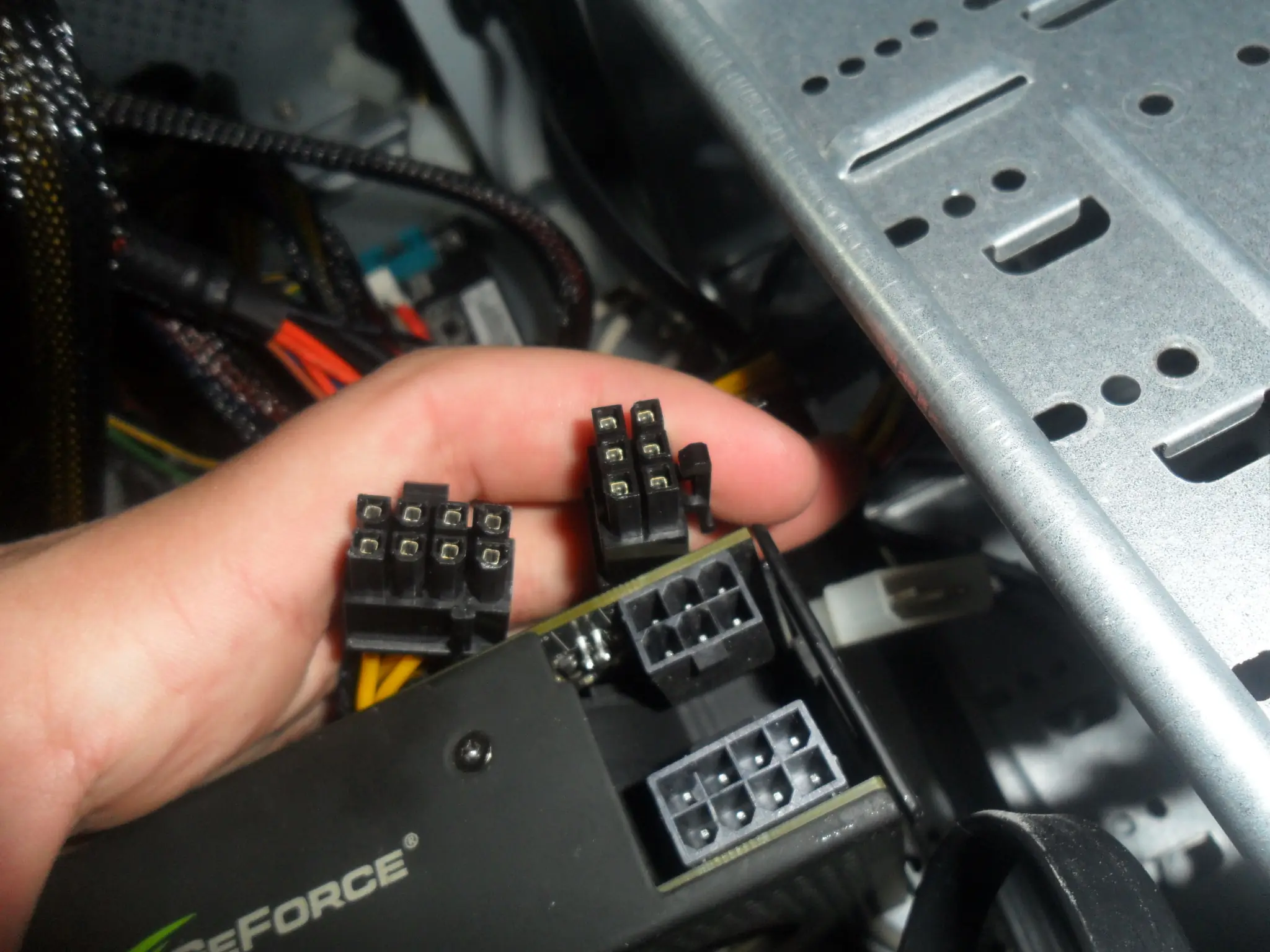

Alimentación PCI-Express:La mayoría de las gráficas de gama media hacia arriba necesitan alimentación extra para poder funcionar, ese conector lo puede trae la fuente directamente o usar un conversor.

La energía que aportan las tomas y el PCIE: > PCIExpress: Máximo 75w >
PCIE 6pin: Máximo 75w >
PCIE 8pin: Máximo 150w

¿Que fuente necesito para mi tarjeta gráfica?

Este tema siempre confunde, ya que dos graficas practicamente identicas (como las HD5770 y 5750) tienen consumos bastante distintos... Si no quieres enrredarte en exceso, puedes mirar directamente que alimentacion usa para tener un referente, y asi, ir "a lo seguro", aunque en muchos casos sea una referencia demasiado "vaga".

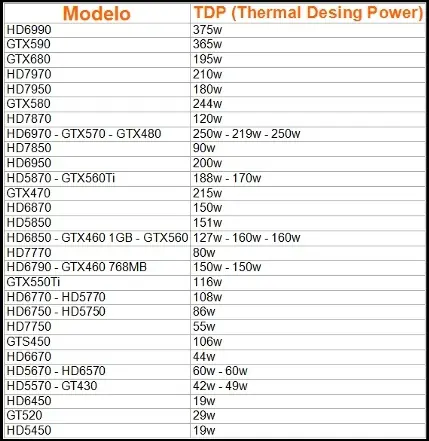

Personalmente, mirar el TDP de la tarjeta en cuestion me parece lo mejor para tener una referencia relativamente precisa.





En mi caso por ejemplo que tengo una gtx 295 me consume 289 watios.

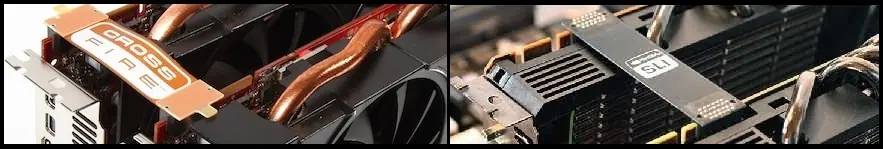

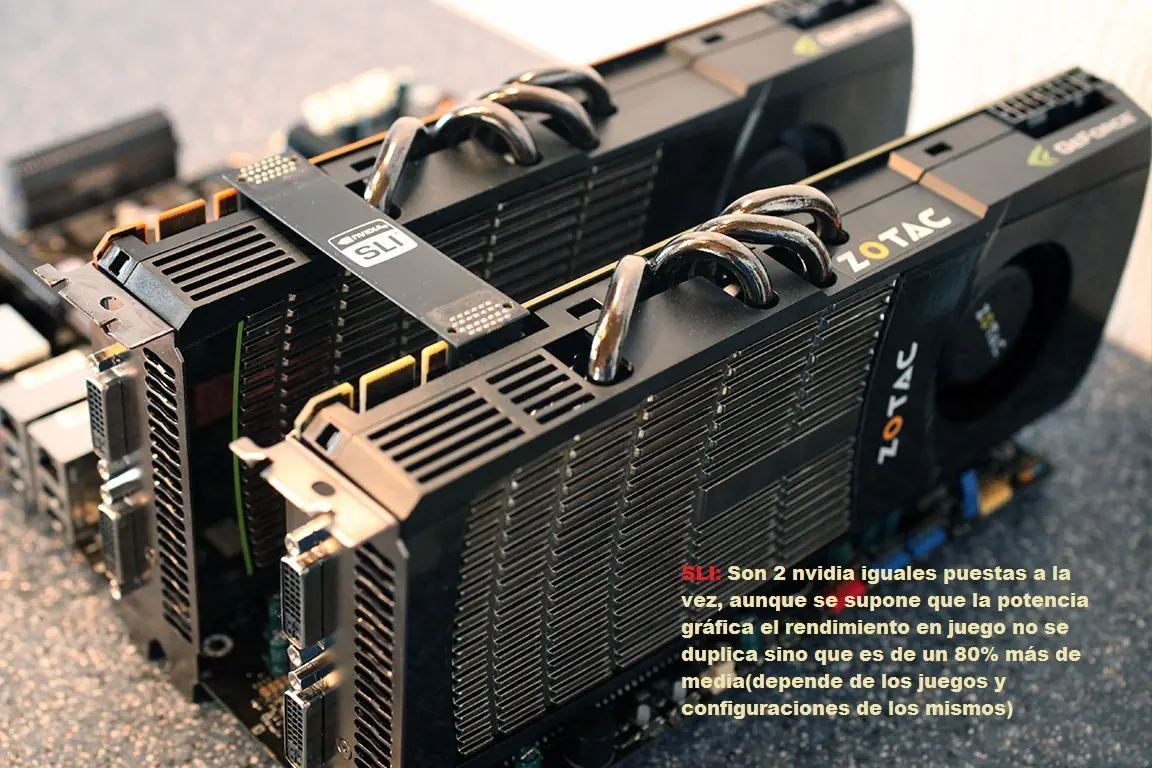

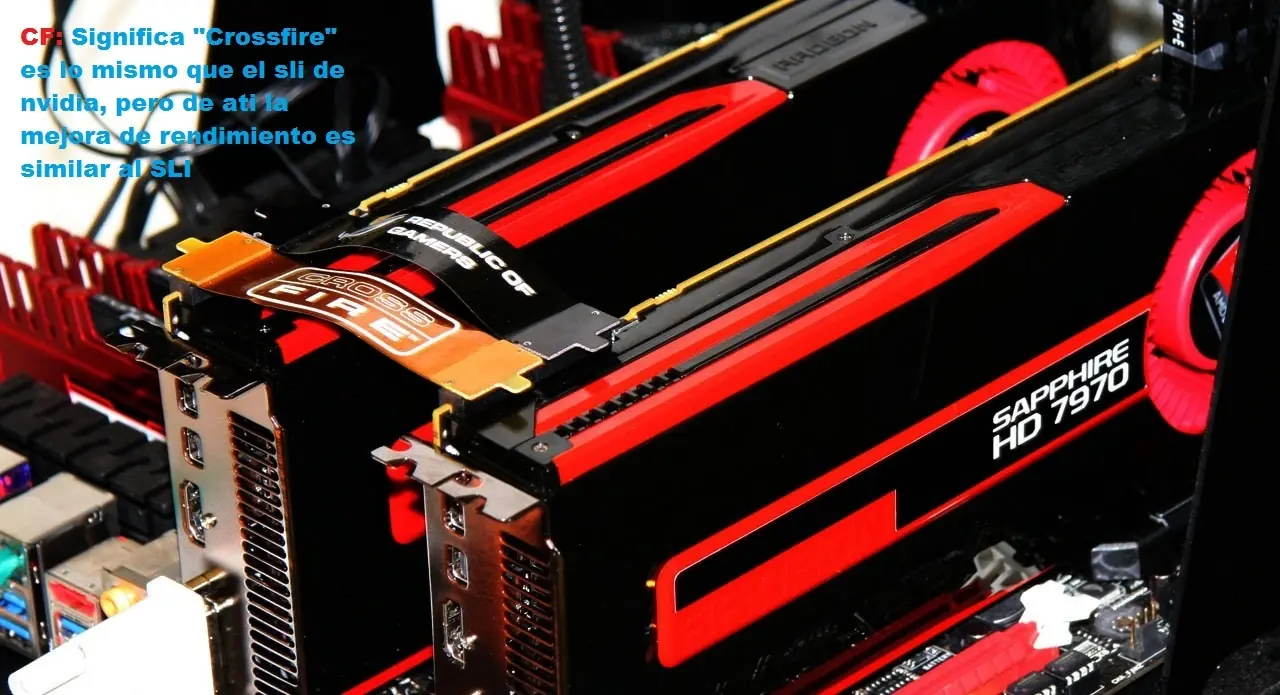

CrossFire y SLi, ¿Que debo saber?

Hoy en dia es normal hablar de tener dos (o mas) tarjetas graficas en un PC trabajando en conjunto, pero hay ciertos detalles que debes saber antes de meterte en un fregao que a muchos les termina agotando la paciencia.


¿Porque elegir un SLi o un CrossFire en lugar de una sola gráfica??
Facil, a veces dos graficas de gama media por separado rinden mucho mas que una sola de gama alta, costando menos dinero... tal es el caso de las HD6870, cuyo rendimiento en CrossFire supera incluso a una GTX580 o HD6970, que cuestan el triple... Tambien esta el caso en que una sola grafica de gama alta no llene tus necesidades, por ejemplo, si juegas con tres monitores a 7680x1600p. Que debo saber??
Un SLi o CrossFire por lo general consume mas energia que una sola que rinda igual que ellas dos juntas.
Un SLi o CrossFire necesita mas Procesador, fuente de poder y Ram que una sola que rinda igual que ellas dos juntas.
Necesitas actualizar Drivers constantemente.
Necesitas parchear Drivers y juegos con mas regularidad.
Un SLi o CrossFire, generalmente, calienta mas que una sola grafica que rinda igual que ellas, por lo cual necesitas un sistema bien refrigerado.
No todos los juegos salen preparados para SLi o CrossFire, el soporte puede tardar semanas en llegar.

¿Extras?...

Cada marca ha optado por añadir extras a sus Tarjetas Graficas para asi hacerlas mas atractivas, y es por ello que estos detalles si pueden ser un aliciente al decantarse por una marca u otra. Antialiasing, MLAA [AMD] y FXAA

Tanto AMD como Nvidia han optado por dotar sus Tarjetas Gráficas de técnicas de Antialiasng por Post-Procesado que reducen significativamente los dientes de sierra con poca pérdida de rendimiento, por lo cual hoy en día se están implementando cada ves más, como en Battlefield 3 y Deus EX: Human Revolution.

Tanto el MLAA como el FXAA hacen lo mismo, trabajan de forma similar y el impacto en el rendimiento es parecido, así que no hay razón para preferir uno u otro.

Aquí se muestra el Anti-Aliasing por Post-Proceso.

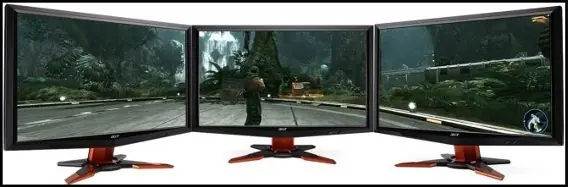

Nvidia 3DVision & Surround y AMD HD3D & EyeFinity
Ambas compañias han dotado de tecnología 3D y multimonitor a sus tarjetas Gráficas, aunque en este caso, Nvidia posee un mejor sistema 3D.

Nvidia - PhysX

Es una API de físicas propiedad de Nvidia que cuenta con soporte para aceleracion por GPU y varios juegos hacen uso de esa modalidad.La verdad es que en algunos juegos la diferencia de cuando usa physx y cuando no se nota, sobre todo en Metro 2033






Tarjetas Gráficas portátiles... ¿Que debo saber?

Basicamente son lo mismo que las de sobremesa, salvando que son menos potentes y mucho mas eficientes, no obstante, esto es lo basico que debes saber.

Formato MXM: En portailes con GPUs de alta potencia, generalmente, la grafica no va soldada en la placa base, si no en un formato especial llamado MXM Card.

Esto tiene grandes ventajas, empezando por el echo de que puedes reemplazar la grafica igual o de por una de similar Consumo y TDP, tanto si quieres mas rendimiento, como por si de llega a dañar.



Las nomenclaturas no tienen nada que ver con las de sobremesa, una GTX580M no se parece en nada a una GTX580 de sobremesa.

Por lo general, no son reemplazables, vienen soldadas a la placa base, salvo en portatiles "Gaming", "Profesionales", o simplemente, con ranura de expansion MXM.

No es recomendable practicar Overclock en ellas, suelen venir muy justas en refrigeración.

Rendimiento de Graficas portatiles

El mejor sitio para informarse de ello es NotebookCheck, este Link contiene una extensa y detallada lista sobre Graficas portatiles.


http://www.notebookcheck.org/Comparacion-de-tarjetas-graficas.87.0.html

Regular la temperatura de tu tarjeta grafica, ¡Cuidala!

Por norma general, la tarjeta grafica es lo que mas se va a calentar, y en ocasiones, puede resultar dañada si no hay una refrigeracion acorde a ella.

Dos consejos básicos son, tener un flujo de aire constante en la caja, y regular manualmente su ventilador con una utilidad muy completa llamada MSIAfterburner.


MSI-Afterburner: Descarga:

Guia de uso, una de las mas completas a mi parecer, y en español:

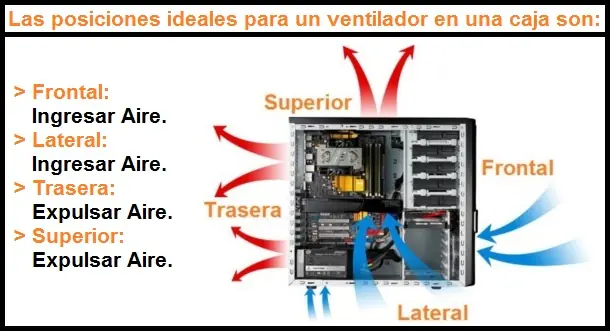

Flujo de Aire:Lo ideal es tener por lo menos un Ventilador ingresando aire a la caja, y otro sacandolo, esto como mínimo, lo optimo ya depende de el modelo de caja que tengas, pero lo importante es que los ventiladores tengan un caudal de aire elevado, ya que nada se hace con dos ventiladores que apenas metan/saquen aire.



-¿Que es eso del cuello de botella?
El cuello de botella, temido por mucha gente, es cuando hay una descompensación de rendimiento entre la gráfica y el procesador, siendo la gráfica mucho más potente que el procesador
-¿Porque ocurre?
Como ya he dicho, pasa cuando tú gráfica es mucho más potente que tú procesador, pero ¿porque? pues es simple, la razón es que tú gráfica es perfectamente capaz de hacer todo su trabajo en el juego, pero el procesador no, entonces el procesador dice: "hasta aquí puedo yo" por lo que la gráfica se ve "capada".
-¿Algún ejemplo que me sirva para entenderlo mejor? Pues si, por ejemplo en el archiconocido Crysis, tú tienes por ejemplo un ordenador con una pentium 4 a 3Ghz y de gráfica una 4670, teoricamente con tú gráfica sería capaz de mover el juego en detalles altos, pero tú procesador no es capaz de procesador tanta información y pese a la potencia de tú gráfica no podrías jugar al juego fluidamente ni en mínimos.¿Que ocurre si lo intentas poner en medio o altos? Sencillamente, que el rendimiento va a ser prácticamente, pero por supuesto injugable. Tú procesador "capa" a la gráfica, y es como sí tú gráfica no fuera ni la mitad de lo potente que puede ser

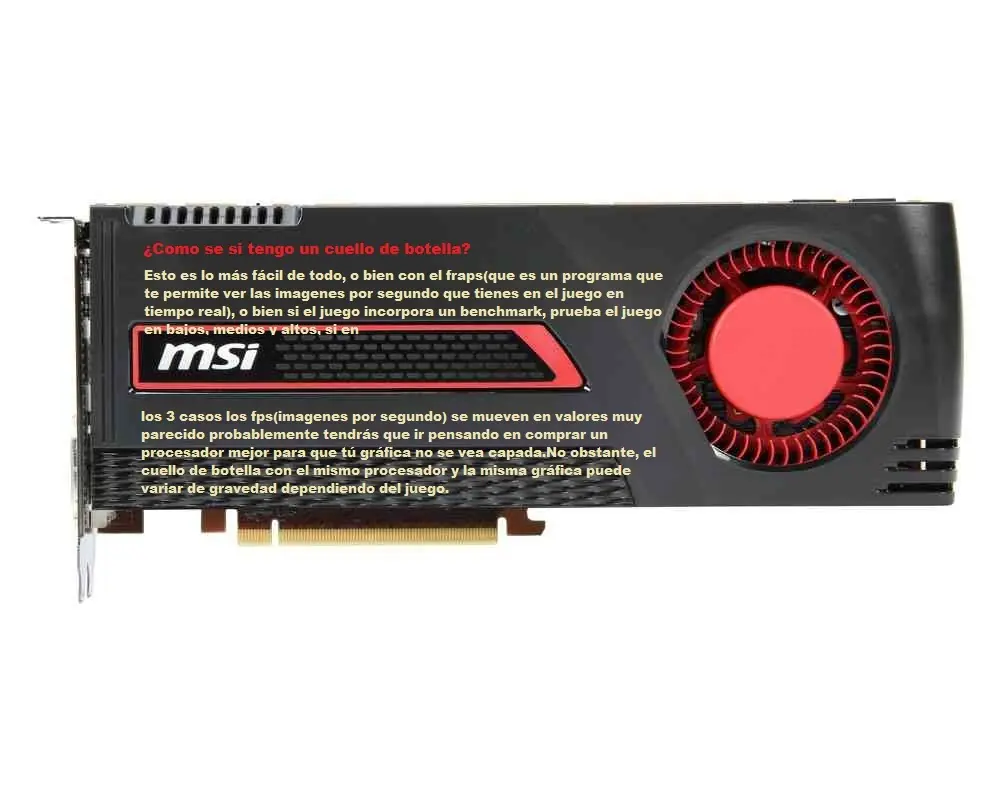

-¿Como se si tengo cuello de botella?
Esto es lo más fácil de todo, o bien con el fraps(que es un programa que te permite ver las imagenes por segundo que tienes en el juego en tiempo real), o bien si el juego incorpora un benchmark, prueba el juego en bajos, medios y altos, si en los 3 casos los fps(imagenes por segundo) se mueven en valores muy parecido probablemente tendrás que ir pensando en comprar un procesador mejor para que tú gráfica no se vea capada.No obstante, el cuello de botella con el mismo procesador y la misma gráfica puede variar de gravedad dependiendo del juego.



Si no podeis leer bien, las imagenes, pulsad la tecla CONTROL + rueda del raton hacia arriba y aumentara el tamaño de la página y se leera mucho mejor.Fue un fallo mio hacer tan pequeña la letra.



Mejor gráfica por X dinero

Decido hoy ignagurar una nueva sección que va a tratar simplemente sobre que gráficas son las mejores por un cierto rango de precios, la idea la he tomado de los articulos de "Best Card for money" de la página "Tom´s Hardware" y los precios están basados en las tiendas online más famosas por el foro, PCcomponentes, Cooldmod, 4frags e Izarmicro


65€
Ati 6570 o 5670

70-100€
5770 refurbished de pccomponentes

100€-200€
5850 Refurbished de pccomponentes

200-300€
6950 o 560 ti

300-400€
6970 o 570 gtx

400-500€
GTX 590

+500€
7970


Enlances de interés:[/bhttp://www.techpowerup.com/reviews/P..._Green/28.html
http://www.techpowerup.com/reviews/N..._Fermi/32.html

-Lista de grafícas ordenadas por rendimiento, con porcentaje de rendimiento relativo de techpowerup:



Nvidia________________Ati
7300 LE
7300 gs
..................................1300 pro/xt
8400 gs-----------------2400 pro/xt
8600m gs
6600 le.........................x600 pro
6600
..................................X700 pro
..................................x700 xt
..................................1550 pro
7300 gt
..................................3450
..................................3470
210
9400 gt........................4350
6600 gt-----------------1600 pro/xt/x800 gt
..................................x800 xl
6800 le/6800 gto
7500 le
7600 le
7600 gs/6800gs
6800 gt-----------------x800 pro/x850 pro
6800 ultra---------------x800 xt/x850 xt
8500 gt
7600 gt-----------------1650 pro/xt
7600 gs sli
7800 gs-----------------1800 gto
7800 gt-----------------1800 xl
..................................2600 pro Mobility
..................................2600 XT Mobility
7900 gs........................2600 pro/1950 gt
..................................2700 pro Mobility
..................................2600xt
[b]8600m gt/9500m gs
9600m gs
8700m gt/9650m gs
8600 gt
..................................3650 Mobility
320m gt...........................3670 Mobility/6470 mobility
..................................3650
7600 gt sli===========1600 pro cf
9500 gs
9600m gt
8600 gts
520 gt..........................6450
9500 gt/9650m gt/
120m gt/220m gt/130m gt/520m gt
220 gt
9700m gt
..................................2900 gt
7800 gtx----------------1800 xt
..................................1950 pro
7900 gt-----------------1900 xt
7950 gt-----------------1950 xt
7900 gto/gtx------------1900 xtx
..................................5450
..................................4550
..................................4570 Mobility/5145 Mobility/5450 mobility/5470 mobility/6370 mobility
..................................1950 xtx
7800 gs sli===========1800 gto/xl cf
7800 gt sli===========1800 pro cf
8600 gt sli===========2600 pro cf
7900 gs sli===========1900 pro cf
7800 gtx sli==========1800 xt cf
7900 gt sli===========1900 xt cf
8600 gts sli==========3650 cf
9500 gt sli
7950 gt sli===========1950 pro cf
7950 gx2---------------1950 xtx cf
.................................4650
7950 gx2 sli
9700m gts
325m gt/230m gt/415m gt/240m gt/330m gt
9600 gso/8800 gs
..................................2900 pro
..................................4650 Mobility
..................................4670 Mobility
..................................3850 Mobility
335m gt/420m gt/425m gt/525m gt
..................................5650 mobility/6530 mobility
435m gt/540m gt.........5730 mobility/6650 mobility
430 gt
..................................5570
8800 gts g80------------3850/4670/3870 Mobility
240 gt
..................................4730
------------------------3870
8800m gts
9800m gs
9800m gts
9600 gt
8800m gtx/9800m gt
2900 xt/
..................................5670
9800m gtx
250m gts..........................5750 mobility/6570 mobility/6730 mobility
8800 gt g92/9800 gt
..................................4830 Mobility
..................................4830
..................................4860
..................................4770/6670
..................................4850 Mobility
445m gt/550m gt/555m gt.......5770 mobility/6750 mobility
..................................6770 mobility
460m gtx....................5850 mobility/6850 mobility
8800 gts g92
8800 gtx
9800 gtx
8800 ultra
9800 gtx+/gts250--------4850
...................................5750/6750
9600 gt sli============4670 cf
8800 gts sli===========2900 xt cf
9800 gt sli
450 gts
..................................4870 Mobility
...................................3870 x2
470m gtx/560m gtx......5870 Mobility/6870 mobility
gtx 260------------------4870
...................................5770/6770/7750
..................................5670 cf
550 Ti..........................5830
gtx 460 SE 1GB
gtx 275------------------4890/6790
gtx 280
gtx 460 768Mb
gtx 465
...................................4770 cf
...................................5750 cf
9800 gtx sli
9800 gtx+ sli==========4850 cf
8800 ultra sli
8800 gtx sli
9800 gx2
.........................4850 x2(1gb)
gtx 285----------======4850 x2(2gb)
gtx 460 1Gb...................6850/7770
...................................5850
450 gts sli
...................................6870
gtx 470/gtx 560
gtx 560 Ti
gtx 260 sli============4870 cf
...................................5770 cf
...................................5870
...................................4870 x2
...................................6950
gtx 275 sli============4890 cf
gtx 280 sli
HD 7850/7870
9800 gx2 Quad SLI
gtx 295
gtx 480
gtx 570.........................6970
...................................4850 x2(1gb) cf
gtx 285 sli============4850 x2(1gb) cf
...................................5850 cf
...................................4870 x2 cf
gtx 580
...................................5970
...................................7950
gtx 460 sli============6850 cf
...................................6870 cf
...................................5870 cf
...................................7970
gtx 470 Sli/gtx 560 sli
gtx 560 Ti Sli
GTX 670
gtx 295 QUAD sli
...................................6950 cf
gtx 590.........................6990
gtx 480 Sli
gtx 570 Sli.....................6970 cf
gtx 580 Sli

GTX 680..................................670 SLI
...................................5970 cf
GTX 690..............................
...................................7950 cf
...................................7970 cf

Nomenclaturas:

Cosas a tener en cuenta:

-Que la gama media de una generacion es por lo general ligeramnete inferior a la superior de la anterior generacion(a excepcion de la diferencia entre las nvidia 8600/ati 2600 y las nvidia 7900/7950/ati 1900/1950 en cuyo caso las primeras son de rendimiento entorno a 30/40% inferior de las segundas, cuando normalmente seria de un 10/20%)
-Que las tarjetas en crossfire o sli casi doblan el rendimiento de una solo, dependiendo de los juegos
-Que hay tarjetas que no tienen equivalente en la otra marca
-Que si he dicho que una gama media de una generacion es generalmente ligeramente inferior a superior de la anterior generacion esto se guarda tambien para los modos Sli y Crossfire de las mismas
-Que las versiones "gx2" de nvidia son equivalente a un sli de su version "gtx" aunque yo las haya puesto debajo
-Que los sli y crossfire de una gama media de una determinada generacion son ligeramente inferiores a la gama alta de su misma generacion y son aproximadamente equivalente a la gama media de la siguiente generaciòn
-Que las equivalencias de las denominaciones "pro","gt", "gts" etc.. de ati y nvidia son algo asi:

Nvidia Ati
Gs-------------gto
gt-------------pro
gts------------xt
gtx------------xtx

Nota: Esto se cumple en todas las series a excepcion de la relaccion entre algunas graficas de la serie 7xxx de nvidia y la serie 1xxx de ati, tampoco se cumple entre las series 9xxx de nvidia y las 4xxx de ati

Generaciones, gamas,etc...
Para acabar voy a dar algunas explicacion sobre lo que significan los numeros de las tarjetas graficas para quienes no lo sepan.
Se puede decir que hasta hace poco las nvidia y ati tenian una nomenclatura practicamente identica, que cambio con las series 3xxx de ati y que esta equivalencia numerica tan basica se esta perdiendo un poco.
-El primer numero en ambas significa la generacion, es decir si la tecnologia es mas o menos nuevas. Como podeis ver en la tabla la generacion 1xxx de ati equivale a la 7xxx de nvidia, la 2xxx de ati a la 8xxx de nvidia y asi con todas(a excepcion de la serie 3xxx de ati que no tiene una equivalencia exacta con una serie de nvidia, ya que esta a medio camino entre las series 8xxx y 9xxx de nvidia)
-El segundo número significa gama, asi cuanto mas alto sea el numero mas alta sera la gama, se supone que los numeros 3 y 4 son gama "baja", los numeros 5 y 6 son gama "media", aunque el 5 esta a medio camino entre la baja y la media, y el numero 8 y 9 significa gama "alta", aunque ha habido pocas generaciones que cuenten con el numero 9.
-El tercer numero solo tiene sentido en las tarjetas graficas ati a partir de las series 3xxx, por lo que ya he explicado antes.
-El cuarto número carece de importancia, es mas para rellenar que para otra cosa.


Bueno vamos a empezar con cambiar la tarjeta grafica, así es como tendriamos nuestro ordenador, o si es el caso que tambien le vas a instalar una tarjeta grafica por primera vez este es tambien tu post:


Bueno una ves que tomamos la tarjeta grafica , tenemos que desconectar los cables de alimentación de la placa de video y quitar los tornillos que la sujetan al chasis de nuestra computadora y estiramos de la tarjeta grafica hacia arriba suavementecon cuidado de no partir nada:




Luego una vez sacada la tarjeta grafica nos quedará la placa base con sus puertos pci libres:



Luego tenenos que insertar nuestra nueva placa de video, por lo tanto tenemos que coger la tarjeta grafica de manera que el ventilador siempre mira hacia abajo y precionamos sobre el puerto pci hasta que escuchemos click.




Luego, y muy importante es atornillar la tarjeta grafica al chasis por que con el peso se pueden doblar algun ping del puerto pci y dejarlo initulizable.


Luego pasamos a conectar los determinados conectores de alimentación: En este caso es un 6+2 pines y uno de 6.






TENED EN CUENTA QUE DEPENDIENDO DEL MODELO DE VUESTRA TARJETA GRAFICA NECESITAREIS UNA FUENTE DE ALIMENTACIÓN MÁS POTENTE.MIRAD ANTES DE COMPRAR LA TARJETA GRAFICA LOS REQUISITOS MINIMOS DE ALIMENTACION W(WATIOS).


Y por último:

Teneis que instalar los ultimos controladores de vuestra placa de video, para que funcione correctamente:

Para actualizar vuestros controladores pasad por aquí:

Para usuarios de NVIDIA:

http://www.nvidia.es/Download/indexsg.aspx?lang=es

Solo teneis que buscar vuestro modelo de placa de video es su detrminada seria, por ejemplo una GTS 250 en 200 series.

Para los usuarios de AMD:



Aquí teneis muchas maneras de descargarlo; A traves del catalyst drivers, que es una aplicacion que busca que tus drivers esten actualizados y los descarga automaticamente.O donde ponen :
Automatically Detect and Install que escanea tu PC y si no tienes los ultimos drivers instalados se encarga de instalartelos.

Espero que os haya sido util esta información.Saludos y hasta mi proximo post.

Seguramente esta información la hayais visto en otro post, queseguramente seria hecho por mi, lo que pasa que he añadido información nueva; nada de repost.Saludos y gracias.
