En esta ocasión les traigo el proyecto numero 2 de programación con pics, esta vez les mostrare como programar un flip flop (tipo auto fantástico).
Les dejo el del donde se muestra en detalle los pasos iniciales.
Video para que puedan ver lo que es un flip flop.

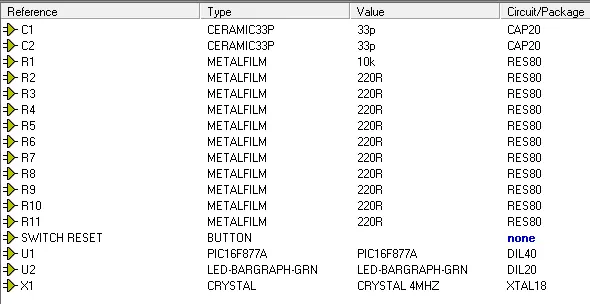

Lista de componentes en Proteus ISIS.

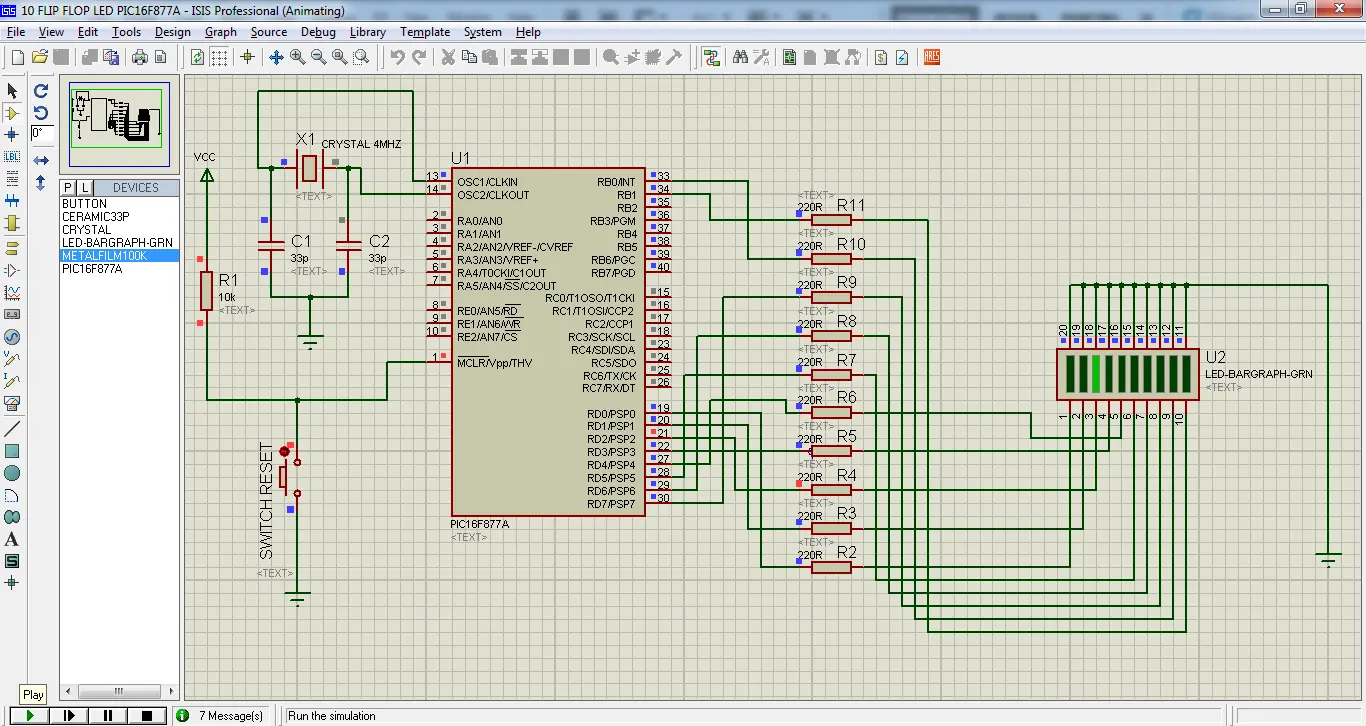

Captura del circuito en ISIS.

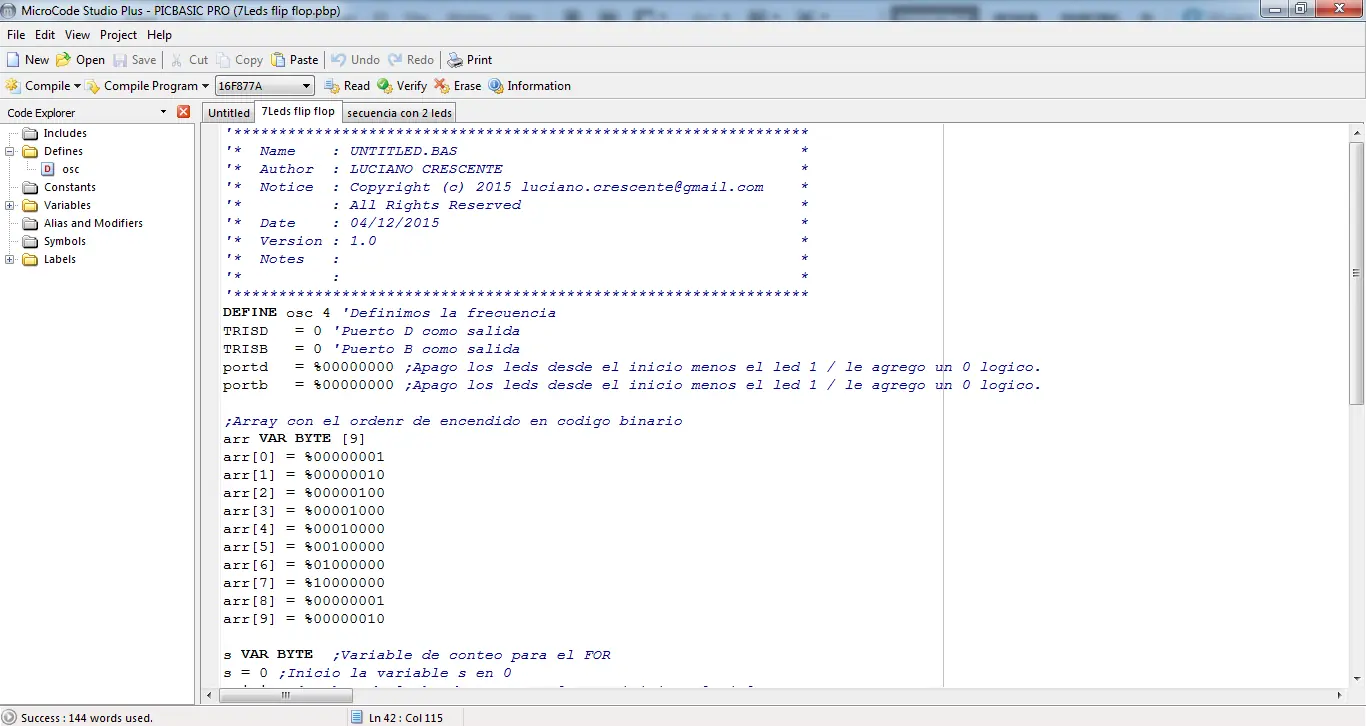

Captura de la programación en Microcode Studio.

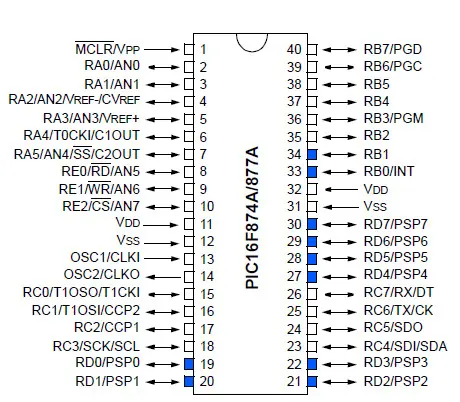

Pines que utilice en el PIC16F877A-I/P.
Cabe destacar que utilice dos puertos el D y el B ya que necesitaba 10 pines de salida y el D solo tiene 8 como máximo.

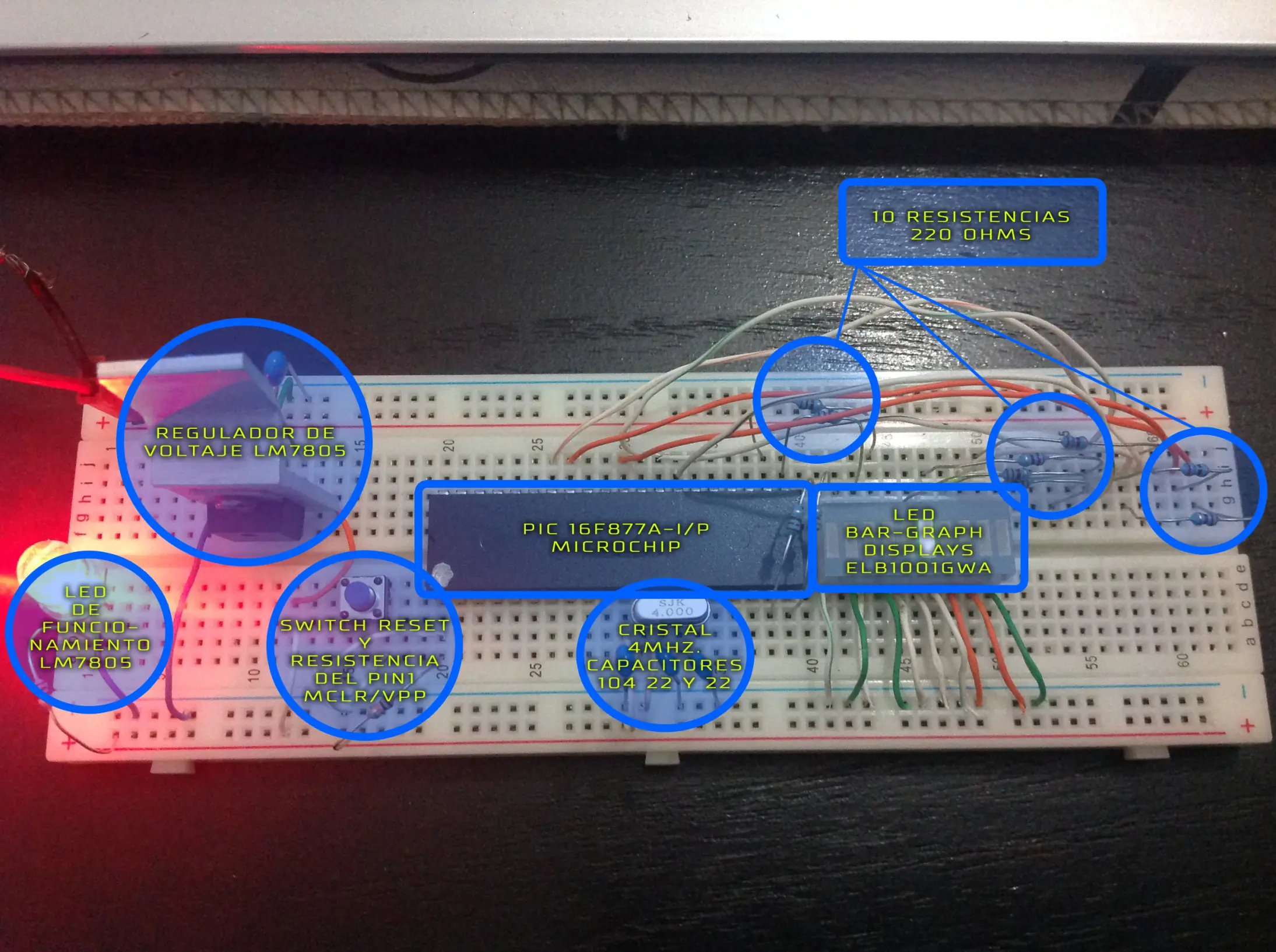

Imagen de la protoboard con los componentes:

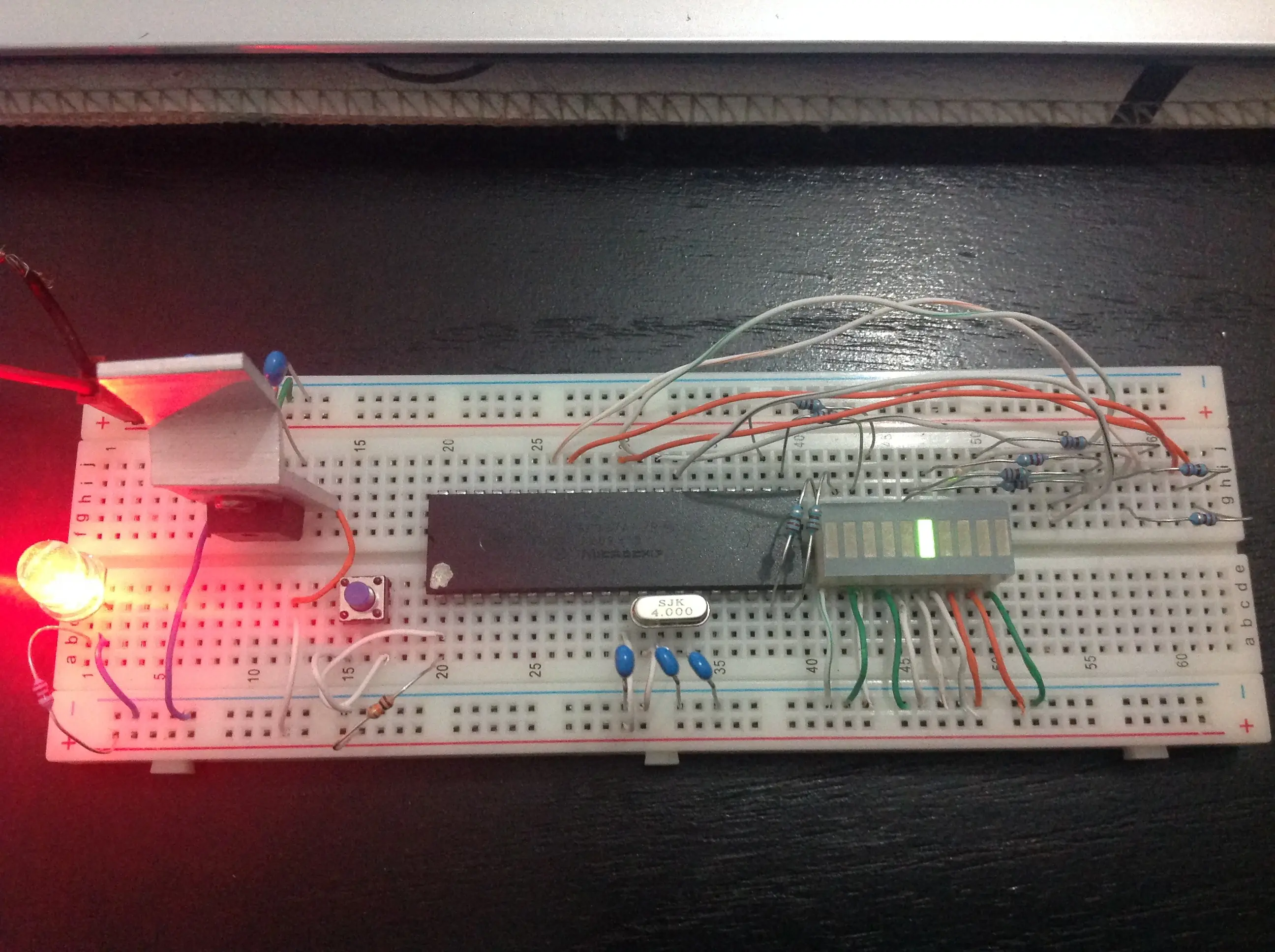

Imagen de la protoboard con detalle:

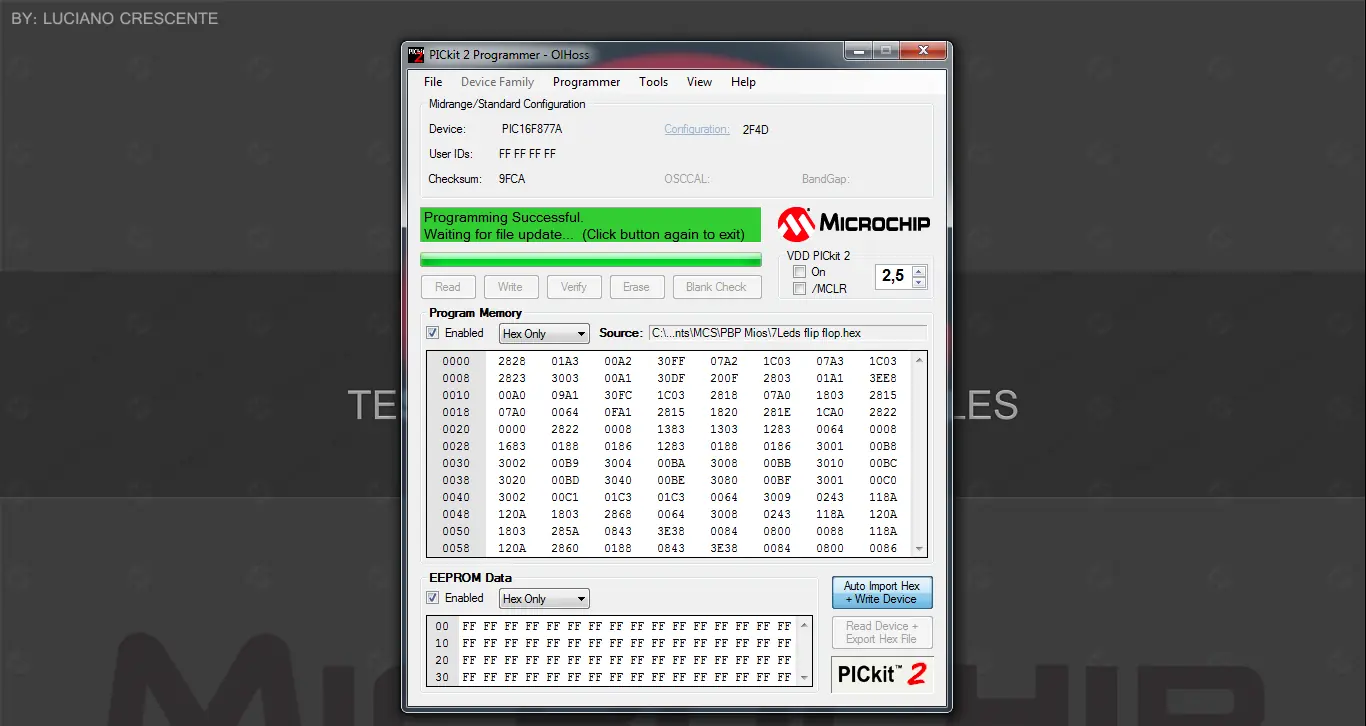

Por ultimo la imagen del PICKit2 quemando el PIC.
Costos:
- Barra de leds/ LED Bar-Graph Displays ELB1001GWA: $10 Ars. 17/12/2015.
- Resistencias 220 Ohms: 10 Unidades $12 Ars. 17/12/2015.
El resto de los componentes y sus costos están en el ya que solo agregue las 10 resistencias y el Display LED Bar-Graph.
Datasheet del display:
Archivos fuente:
- .PBP Este archivo te va a permitir modificar el código a tu gusto en MicroCode Studio.
- .MAC
- .LST
- .HEX Es el código compilado que se usa en el PIC.
- .COD
- .ASM
- .DSN Este archivo te va a permitir modificar el diagrama de conexiones en el simulador ISIS.
- .PWI
Link de descarga de los archivos fuente del proyecto:
#!BhQDmT7C!hhIv1oFjhs5GDIvaPVz865W0jqk82OfnGk5MXokBJSg
Recuerden que si les gusto dejen sus comentario/puntos/like etc!!!
Cualquier duda consulten!
Sigan mi nuevo canal de programación y proyectos de pics basicos!
https://www.youtube.com/LucianoCrescente
Saludos!
Luciano.
