En Como Lo Hago hemos echo uso de los diodos infrarrojos un par de veces ya.
A desgracia nuestra, el infrarrojo posee una longitud de onda que nuestra visión no logra captar por lo que debemos de alguna manera probar que nuestros circuitos que posean diodos de este tipo funcionen.
Para ello es que el día de hoy les traigo un simple circuito para probar diodos infrarrojos.
Más información después del salto.
Este tutorial es especialmente útil para probar los resultados del puntero infrarrojo y reviviendo un control remoto, tutoriales que antes fueron publicados.
¿Qué Necesitamos?
Un receptor infrarrojo
Un Protoboard
Un diodo Led
Una resistencia de 330Ω
Una batería de 9V
¿Cómo Lo Hacemos?
Podrán observar que el receptor infrarrojo es muy parecido a un diodo, pero es transparente.

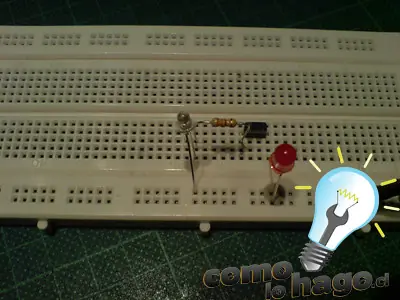

Este es el circuito a implementar, como verán es bastante simple. Sólo deben tener en cuenta que al igual que en un diodo, la flecha que se observa del fototransistor o receptor infrarrojos, corresponde al cátodo del mismo.
Para los que no recuerdan como es la configuración de un diodo….

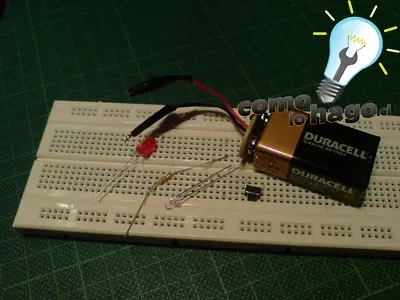

Implementamos nuestro circuito en el protoboard. Podrán ver que el diodo led Rojo está conectado en la fila de más abajo, donde se conectará el negativo de la batería, mientras que el receptor infrarrojo está conectado en la columna superior donde se conectará el positivo de la batería.

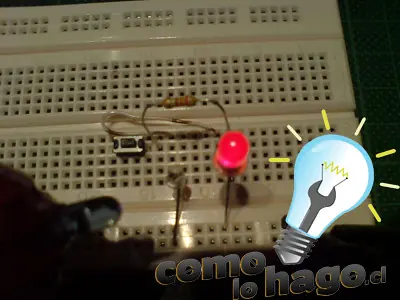

Podemos utilizar un puntero infrarrojo o bien un control remoto. Acá podemos ver que el puntero funciona a la perfección.
Sólo deben presionar el botón y luego apuntar el haz infrarrojo contra el receptor.
Si el emisor está bueno, se encenderá la luz.
