El uso de tubos de extensión es, sin duda, una excelente y, sobre todo, económica alternativa para que aquellos que queréis hacer vuestros primeros pinitos en el mundo de la fotografía macro no os veáis obligados a comprar un objetivo específico para este tipo de tomas.
Sin embargo, debes saber que no es completamente equivalente al resultado que obtendrías con un objetivo macro. Ya que el uso de estos tubos supone alterar las características de la toma. Es decir, no sólo variarás la distancia entre el centro óptico del objetivo y el sensor al interponer un tubo de extensión, lo cual es obvio. Sino que habrá otros parámetros que se verán afectados como la apertura efectiva, la profundidad de campo, la luminosidad, etc.
¿Quieres conocer las principales consecuencias, positivas y negativas, que tendrá el uso de los tubos de extensión en tus fotografías?
Pues bien, te recomiendo que lo leas para entender lo que nos aportan los tubos de extensión.
El funcionamiento de los tubos de extensión es bien sencillo. Simplemente, alejan el objetivo del cuerpo, ganando distancia focal, y lo hacen sin introducir ningún elemento óptico, por lo que independientemente de su construcción, la calidad final resultante depende exclusivamente de la óptica del objetivo original.
De hecho, sería muy sencillo hacernos nuestro propio tubo de extensión con materiales que podemos encontrar en cualquier casa, aunque no creo que merezca la pena salvo que tengamos mucho tiempo libre y nos guste dedicarlo a la experimentación con el bricolaje.
Los tubos de extensión se suelen suministrar como un conjunto de 3 piezas de 12, 20 y 36mm que se pueden utilizar por separado o en combinación. Se acoplan por rosca, ajustando en uno de los extremos al objetivo y por el otro al cuerpo de la cámara.
Además, los podemos encontrar de dos tipos:
Los que mantienen la comunicación con la cámara, transfiriendo la información que fluye entre el objetivo y la cámara para informar de cuestiones como el enfoque o la medición de la luz. El más conocido es el tubo de extensión Kenko DG.
Los que se limitan a actuar como elementos de aumento de la distancia sin transferir ningún tipo de información, lo que convierte nuestro objetivo en totalmente manual, debiendo enfocar de forma manual directamente con el objetivo, y ajustando los parámetros de exposición de la cámara a base de mecanismos de prueba y error.
Como podéis imaginar, la diferencia de precio entre los que mantienen la comunicación entre cámara y objetivo y los que simplemente se comportan como un tubo metálico que une el objetivo y la cámara es bastante grande, pero en cualquier caso, la base física de funcionamiento es la misma.
Las posibilidades de aumento de la imágen con el uso de tubos de extensión son tantas como las posibles combinaciones que podemos hacer con las piezas que forman el tubo. Cuanta más distancia pongamos entre el cuerpo y el objetivo, mayor la magnificación. Así que las opciones van desde los 12mm (la pieza más corta de las 3) hasta los 68mm (la suma de la longitud de las tres piezas)
La ventaja fundamental frente a las lentes de aproximación es que no estamos incorporando ningún elemento óptico adicional que pudiera desvirtuar la calidadde nuestro objetivo, con lo que la calidad teórica de nuestra foto dependerá de la calidaddel objetivo original.
Los inconvenientes que presenta frente a otras soluciones son la necesidad de mucha luz, debido a la cercanía del objetivo al objeto a fotografiar y a la propia sombra que nos haremos con la cámara. En el caso de los tubos automáticos (los que mantienen la conexión), el precio es bastante superior al de otras soluciones como las lentes de aproximación.
Si hasta aqui te presentamos estos accesorios y te contamos las ventajas que te ofrecen, a continuación podrás conocer qué te "quitan" o en qué afecta su uso a los parámetros o ajustes de tu toma.
1. "Prolongan" la Distancia Focal de tu Objetivo
Como he comentado, sin duda, el primer y más obvio cambio que supone el uso de tubos de extensión es la aparente modificación de la distancia focal. Bueno, en realidad la distancia focal no se modifica, lo que hace el tubo de extensión es aumentar la separación entre cuerpo y objetivo.
Sí, lo sé, para contarte esta obviedad sería mejor que no hubiese escrito este artículo, ¿verdad? Sin embargo, esta separación supone la alteración de otros parámetros de la toma que son de los que realmente quería hablarte en este artículo.
Como es obvio, el incremento de separación entre el centro óptico del objetivo y el sensor de la cámara la determina la longitud del tubo o tubos de extensión interpuestos entre cámara y objetivo. Si usas un kit con tubos de extensión de distancias habituales, estarás ganando 12mm, 20mm, 36mm ó la suma de longitudes de 2 de ellos ó de los 3.
2. Magnifican el Tamaño del Objeto Fotografiado
Este segundo efecto del uso de tubos de extensión también es obvio, ¿verdad?
Para lograrlo, los tubos de extensión permiten que te acerques aún más con tu objetivo al objeto a fotografiar. Si un objetivo tiene una distancia mínima de enfoque, la incorporación de un tubo de extensión permitirá reducir esa distancia.
Al reducir esa distancia, se consigue que la porción de sensor de la cámara que recoge información sobre el objeto fotografiado sea mayor y, por tanto, el tamaño y resolución de éste en la fotografía.
Existe un factor muy importante cuando se habla de tubos de extensión y es el conocido Ratio de Magnificación de Imagen. Este valor mide la relación entre el tamaño que ocupa en el sensor el objeto fotografiado y el tamaño real del mismo.
Así, el que para una determinada toma el uso de un tubo de extensión signifique lograr un ratio de magnificación de 0.35 querrá decir que el tamaño ocupado por un objeto de 1cm, en el sensor de la cámara será de 0.35cm.
No obstante, el ratio de magnificación que ofrece un tubo de extensión no es fijo, ni depende únicamente de la longitud de éste, sino que también influye la distancia del objetivo al objeto fotografiado y la distancia focal del objetivo.
3. Reducen Drásticamente el Rango de Distancias de Enfoque
Cuando uno da finalmente el paso y se compra sus primeros tubos de extensión, no tarda en frustrarse y pensar que le han timado. ¿No te ha pasado?, ¿a que sí?
Efectivamente, si has optado por adquirir unos tubos de extensión de ésos que no mantienen comunicación con la cámara e imposibilitan el uso del enfoque automático, te habrá resultado muy complicado llegar a calibrar el enfoque manual para obtener fotografías nítidas, ¿verdad?
Si, por el contrario, te has gastado más dinero y has comprado unos tubos de extensión "automáticos" que mantienen la comunicación entre cámara y objetivo y permiten, entre otras opciones, el uso del enfoque automático. Entonces, seguro que has tenido la sensación de que eso de que funciona el enfoque automático es una milonga.
¿Cuál es el problema entonces? Muy sencillo, lo que sucede es que la distancia mínima y máxima a la que ha de situarse el objetivo del objeto fotografiado para poder ser enfocado se ha reducido considerablemente.
Por lo tanto, para poder enfocar tendrás que acercarte a distancias muy próximas al objeto a fotografiar y una vez allí trabajar, dentro de un rango de enfoque más reducido, bien de forma manual o bien de forma automática, si el tubo que usas te lo permite.
Para que veas un ejemplo, te muestro las siguientes fotografías:
La de la izquierda está tomada con un 50mm a 18cm de distancia entre objetivo y objeto fotografiado. Si bien, con dicha configuración podríamos haber acercado o alejado más la cámara y no habríamos tenido problemas de enfoque.
Por el contrario, la imagen de la derecha ha sido realizada con la misma focal, pero interponiendo un tubo de extensión "automático" de 20mm. El uso del tubo ha conllevado que me viese obligado a situar el objetivo a sólo 4cm del objeto para poder enfocarlo, a cualquier otra distancia me resultaba imposible realizar el enfoque.
4. Conllevan Pérdida de Luz: Reducción de la Apertura Efectiva
Otro de los efectos que tiene el uso de tubos de extensión es una considerable pérdida de luminosidad en la toma. Motivada, fundamentalmente, por la mayor longitud del "conducto" objetivo+tubo. Con lo que aplicando la Ley Inversa del Cuadrado, se traduce en una reducción de la luminosidad.
Por este motivo, se habla de apertura efectiva, siendo el valor de este parámetro la apertura real que nos está ofreciendo nuestro objetivo en conjunción con el tubo de extensión conectado.
Si volvemos a la segunda toma que vimos en el apartado anterior. Esa toma fue realizada con una apertura de f/2.8, la mayor apertura que ofrecía mi objetivo.
Sin embargo, la apertura efectiva no es esa que he seleccionado. Si observas el tiempo de exposición de esta toma fue 1/10", mientras que el de la toma sin tubo de extensión era de 1/30".
Esto significa que, en realidad, la luz que ha dejado pasar el objetivo en la toma con tubo de extensión ha sido menor, aún utilizando la misma apertura en uno y otro caso, que en la toma sin tubo.
Esto es, la apertura efectiva de objetivo+tubo se ha visto reducida frente a la apertura seleccionada en el objetivo.
5. Multiplican el Efecto de Los Movimientos: Tuyos o de lo Fotografiado
La magnificación, el uso de distancias de enfoque más cortas y la reducción de luminosidad hacen que resulte prácticamente imprescindible el uso de un trípode. De lo contrario obtendrás fotografías trepdidadas.
Pero no sólo necesitarás un trípode, también es muy recomendable contar con un disparador remoto para evitar también las vibraciones debidas a la presión del disparador.
Por tanto, si quieres probarlos, deberás considerar que el uso de tubos de extensión está indicado fundamentalmente para fotografiar objetos estáticos. Ya que en cuanto haya el más mínimo movimiento, del fotógrafo o de lo fotografiado, la toma se irá al traste.
El autor de la fotografía de abajo, asegura haberla conseguido con un 100mm y un tubo de extensión. Yo, personalmente, creo que se requiere mucha pericia en el uso de tubos de extensión para lograr algo así.
Pero, ¿quién sabe? Seguro que tú puedes conseguirlo.
En cualquier caso, si finalmente te decides a probar suerte con este tipo de tomas, ármate de paciencia y utiliza velocidades de obturación muy rápidas, ayudándote de sensibilidades ISO altas para exponer correctamente.
Para Saber Con Detalle En Qué Medida Afecta...
Existe una aplicación relativamente compleja que te permitirá saber cuánto exactamente afecta el uso de un determinado tubo de extensión a tus tomas.

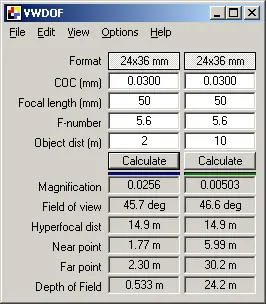

Se trata de VWDOF Calculator , un programa para Windows con el que podrás obtener información sobre el grado de magnificación que consigues al usar un determinado tubo de extensión con una focal dada, obtendrás la apertura efectiva, podrás conocer la profundidad de campo de la toma, etc.
Lo puedes bajar haciendo click en el link (es gratuito) o puedes ir a la web y desde alli descargarlo
La aplicación viene acompañada de un tutorial en el que se explican las distintas opciones de la aplicación y algunos ejemplos prácticos para aprender a manejarla. Eso sí, está en inglés.
