Para hacer este sorprendente audio rítmico se necesitá
bueno acá con poco dinero podes cumplir tu sueño de tenerlo
solamente necesitás...
4 Leds de alta intensidad
1 Cable con un miniplug en un extremo (puede usar de un auricular roto)
1 Bateria de 9V
1 Llave de 1 polo
1 Cable fino
1 Porta bateria
2 Transistores TIP 31
1 Caja plastica (adicional, para colocar todo el circuito)
1 Pistola de plastico caliente (opcional)
1 Soldador
Estaño
En primer lugar es muy importante interconectar bien los Leds, ya que estos tienen polaridad y si no se conectan bien, el circuito no funcionara.
Estos leds tienen Catodos (negativos) y Anodos (positivos).
El biselado de los Leds y el largo de las patas, pueden orientarnos cual es cual, miren esta imagen:
El transistor TIP 31, tiene 3 patas, la BASE, el COLECTOR y el EMISOR, visto de frente, esta seria la ubicación:
Armado:
1) Soldar 2 LEDs en serie, esto significa, conectar el anodo (pata larga) del primer led, al catodo (pata corta, cara biselada) del segundo LED.
2) Conectar el catodo del primer LED al colector (pata del medio) del transistor TIP 3) Repetir los pasos 1 y 2 con el otro par de LEDs y con el otro transistor.
4) Conectar la pata derecha de ambos transistores al negativo de la bateria.
5) Tomar el cable de auriculares y pelarlo un poco. Veran que dentro hay 2 cables (unos es el canal derecho y el otro, el izquierdo)y una malla de cobre. La malla, deben conectarlo al negativo de la bateria y los otros dos cables internos, van uno a cada pata izquierda de cada transistor.
6) Tomar el positivo de la bateria y conectarlo a una de las patas del interruptor.
7) Conectar ambas patas sobrantes de los LEDs a la pata libre del interruptor.
El circuito, voy a mostrarlo de 3 formas distintas y ustedes elijan el que les parece mas entendible:

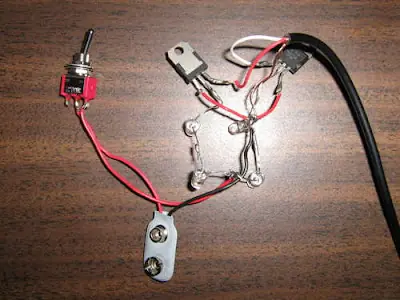

Ahora, colocamos todo dentro de una caja, haciendo las perforaciones para LEDs e interruptor:
Pueden utilizar la pistola de plastico, para pegar y aislar los componentes
Ya lo tenemos casi listo!, solo falta conectar la ficha de la punta del cable de auriculares que utilizamos a la salida de nuestro reproductor!
